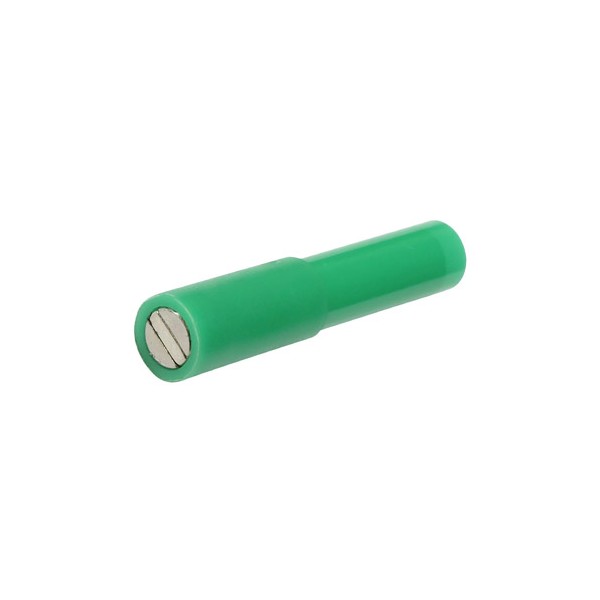

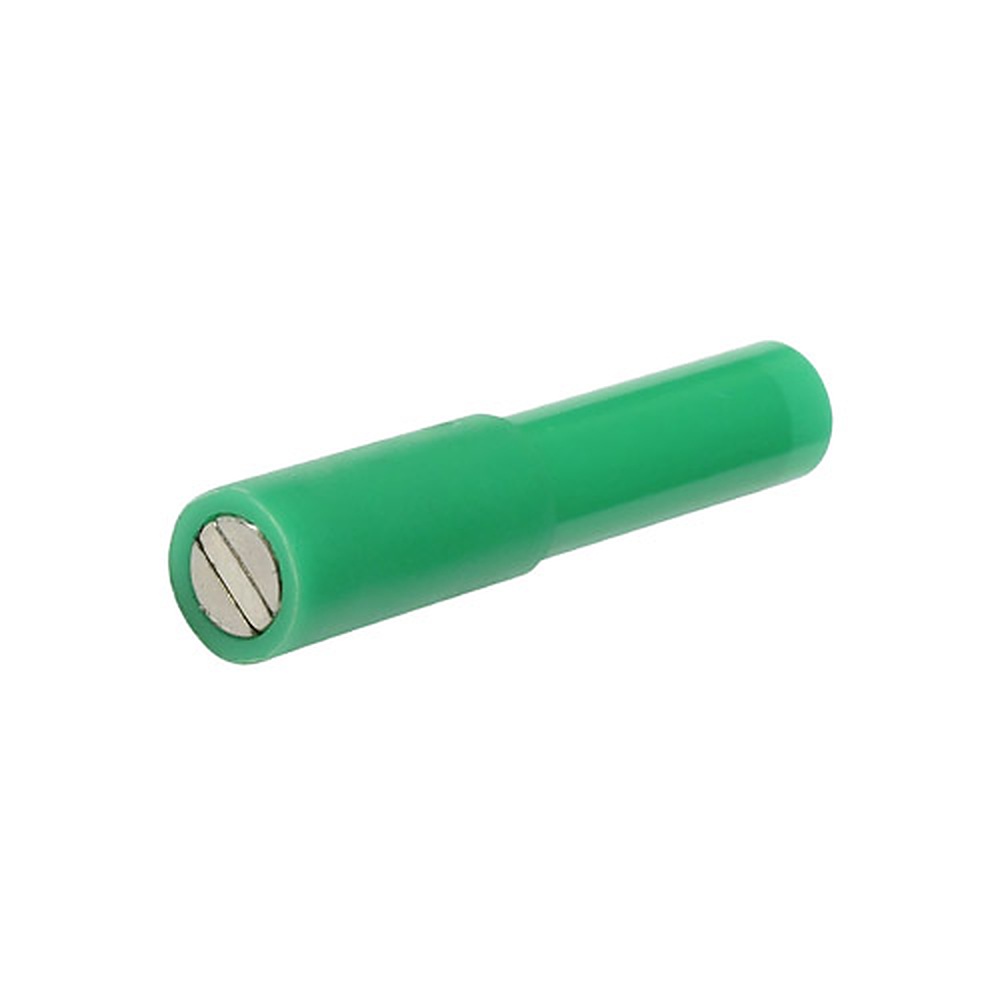

Electro-PJP AdaMagnet Ø9는 지름 Ø9 mm에 N35 자석을 사용한 직선형 자석 어댑터입니다. 정격은 30 VAC·60 VDC 이하, 12 A이며 접속부는 Ø4mm입니다. (주)테솔이 국내에 공식 공급합니다.
접점은 니켈 도금 황동이고 본체는 PP입니다. 포장 수량은 10개입니다.

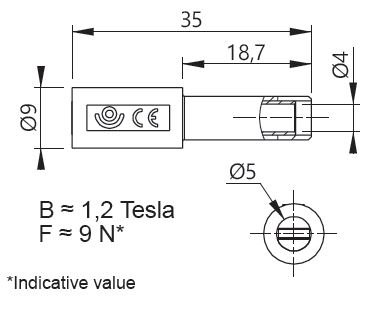

사양
AdaMagnet Ø9 정격·소재
| 구분 | 내용 |
|---|---|
| 모델명 | AdaMagnet Ø9 |
| 지름 | Ø9 mm |
| 접속 | Ø4mm, 직선형 |
| 전압 | ≤30 VAC · ≤60 VDC |
| 전류 | 12 A |
| 소재 | PP, 니켈 도금 황동, N35 자석 |
| 1포장 | 10개 |


직각형과 비교
AdaMagnet Ø9와 606Mg9의 정격 차이
같은 Ø9인 606Mg9는 직각형이고 1500 V CAT III·1000 V CAT IV, 4 A입니다. AdaMagnet Ø9는 직선형이며 30 VAC·60 VDC 이하에 12 A이므로 회로 전압과 전류로 가르세요.
같은 계열
AdaMagnet Ø9 곁에 두고 볼 Ø7·Ø10 모델
- AdaMagnetD7F4 — Ø7 mm 직선형, 12 A, 자석 등급 미표기
- AdaMagnet Ø10 — Ø10 mm 직선형, 4 A, N35 자석
관련 제품
AdaMagnet Ø9 이후에 살펴볼 자석 어댑터와 Ø4mm 리드
- Electro-PJP MgP 직각 자석 어댑터 (Ø6 · 6.6 · 8 · 9 · 10 · 11)
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
- Electro-PJP Ø4mm 600 V CAT II 슬리브 바나나 리드 (2210 · 2510)
AdaMagnet Ø9의 정격 전류는 얼마입니까?
12 A입니다. 정격 전압은 30 VAC·60 VDC 이하입니다.
AdaMagnet Ø9의 자석 등급은 무엇입니까?
N35입니다.
AdaMagnet Ø9의 포장 수량은 몇 개입니까?
10개입니다.
FAQ 자주묻는 질문
-
AdaMagnet Ø9의 정격 전류는 얼마입니까?
12 A입니다. 정격 전압은 30 VAC·60 VDC 이하입니다.
-
AdaMagnet Ø9의 자석 등급은 무엇입니까?
N35입니다.
-
AdaMagnet Ø9의 포장 수량은 몇 개입니까?
10개입니다.
