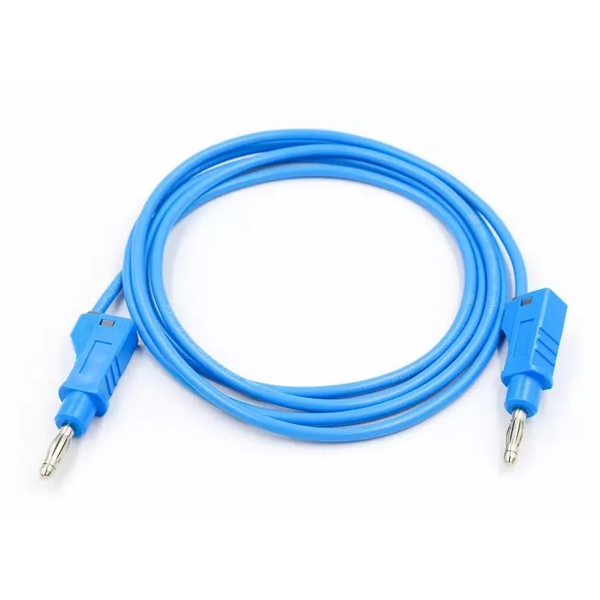

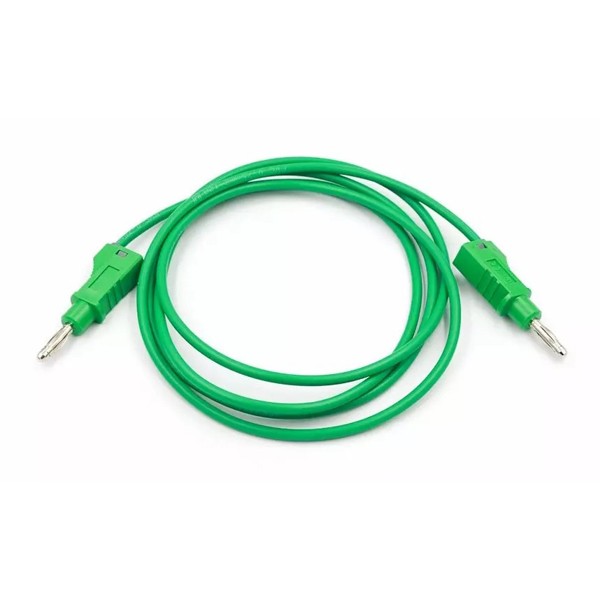

Electro-PJP 2217/600V 슬리브가 있는 4mm 스태킹 플러그로 된 36A PVC 리드

Electro-PJP 2217/600V 슬리브가 있는 4mm 스태킹 플러그로 된 36A PVC 리드

MODEL
2217/600V
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

연결할 단자 모양에 맞춰
고르는 Ø4mm 테스트 리드

Electro-PJP Ø4mm 바나나 플러그 테스트 리드 10개 모델

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 테스트 리드 10개 모델은 Ø4mm 바나나 플러그와 테스트 팁을 단 패치 리드(Patch Lead, 테스트 리드)입니다. 스태킹 플러그, 슬리브 플러그, 실리콘 선재, 6 m 통합 케이블 가운데 연결할 단자 형상에 맞는 구성을 고를 수 있습니다.

모델마다 플러그 구조와 선재가 다르므로 단자 모양을 먼저 정하면 후보가 금방 좁혀집니다. 2713-IEC는 주문할 때 선재 단면적과 색상, 길이를 정할 수 있습니다. 이 리드는 (주)테솔이 국내에 공식 공급합니다.

10개 모델

Ø4mm 바나나 플러그 중심 구성

36 A

2.50 mm² 선재의 정격 전류

8색

2713-IEC 선택 색상

6 m

2714x4 통합 케이블 길이

특징

단자 형상에 따라
달라지는 리드 구성

핵심 특징현장에서 달라지는 점
스태킹 Ø4mm 플러그플러그 뒤에 다른 플러그를 겹쳐 꽂으면 한 단자에 계측기 여러 대를 병렬로 연결할 수 있습니다.
슬리브 달린 플러그플러그 금속부를 슬리브가 덮어 단자 주변의 접촉 위험을 줄입니다.
실리콘 선재실리콘 피복은 잘 휘어져 좁은 배선 공간에서도 리드를 다루기 쉽습니다.
테스트 팁 바나나 플러그단자에 프로브 끝을 직접 대고 측정하는 작업에 맞는 구성입니다.
6 m 통합 케이블전압 리드선을 케이블 하나로 묶어 먼 측정점까지 한 번에 배선할 수 있습니다.

선택 기준

플러그 형상과
선재 단면적 선택

2713-IEC는 PVC와 실리콘 두 가지 선재가 있고, 단면적에 따라 허용 전류가 달라집니다. 0.75 mm²는 12 A, 1.00 mm²는 20 A, 1.50 mm²는 25 A, 2.50 mm²는 36 A이므로 시험 전류를 먼저 정한 뒤 단면적을 고르세요. 길이는 10, 25, 50, 100, 150, 200 cm 가운데에서 주문할 수 있습니다.

스태킹 플러그 결합

스태킹 플러그는 한쪽 플러그 뒷면에 다른 플러그를 그대로 꽂아 이어 붙입니다. 이렇게 결합한 리드 전체의 전류·전압 허용치는 구성 부품 가운데 가장 낮은 값을 따르므로, 함께 연결하는 부품의 정격을 모두 확인하세요.

사양

테스트 리드 10개 모델
주요 사양

모델품목
2610Ø4mm 바나나 플러그 테스트 리드
2713-IEC스태킹 Ø4mm 바나나 플러그 리드
2714-IEC스태킹 Ø4mm 바나나 플러그 리드
2114실리콘 테스트 리드
2517슬리브 달린 Ø4mm 바나나 플러그 PVC 리드
2217/600V슬리브 달린 스태킹 Ø4mm 바나나 플러그 PVC 리드
2714x4 / 2714x4-TL01-600전압 리드선 통합 케이블 (6 m)
4610-D2테스트 팁 바나나 플러그 리드
4960테스트 팁 바나나 플러그 리드
5960테스트 팁 바나나 플러그 리드

모델별 사양

항목사양
2713-IEC 연결스태킹 Ø4mm 바나나 수 - 수
2713-IEC 선재PVC · 실리콘, 0.75 · 1.00 · 1.50 · 2.50 mm²
2713-IEC 전류선재에 따라 12 · 20 · 25 · 36 A
2713-IEC 길이10 · 25 · 50 · 100 · 150 · 200 cm
2713-IEC 색상빨강 · 검정 · 파랑 · 초록 · 노랑 · 갈색 · 보라 · 회색
2714-IEC 연결스태킹 Ø4mm 바나나 수 - 수
2714-IEC 선재실리콘
2714-IEC 길이25 · 50 · 100 · 150 · 200 cm
2114 연결스태킹 Ø4mm 바나나 수 - 수
2114 선재실리콘 2.5 mm²
2114 전류 · 길이 · 색상36 A · 50 cm · 검정 · 빨강
2517 연결유니버설 슬리브 Ø4mm 바나나 수 - 수
2517 선재PVC 2.50 mm² · 36 A
2217/600V 연결스태킹 슬리브 Ø4mm 바나나 수 - 수
2217/600V 선재PVC 2.50 mm² · 36 A (색상 · 길이 선택)

활용 분야

바나나 리드로
시험 배선하는 현장

  • 계측기 입력 연결 — 멀티미터와 계측기 입력 단자를 시험 대상에 연결합니다.
  • 전원 장치 출력 연결 — 전원 공급 장치 출력 단자와 시험 회로를 잇습니다.
  • 스태킹 병렬 연결 — 스태킹 플러그를 겹쳐 꽂아 한 단자에서 여러 장비로 신호를 나눕니다.
  • 임시 패치 배선 — 시험 중 회로 구성을 바꿀 때 패치 리드로 임시 연결합니다.

선택 가이드

플러그 형상에 맞는
테스트 리드 선택

이럴 때 (현장 조건)권장 모델선택 이유
스태킹 플러그를 겹쳐 이어 쓸 때2713-IEC · 2714-IEC플러그 뒤에 다른 플러그를 겹쳐 꽂아 한 단자에서 여러 장비로 분기할 수 있습니다.
단자 주변의 접촉 위험을 줄여야 할 때2517 · 2217/600V금속부가 슬리브로 덮여 있어 노출된 단자 주변에서도 손이 닿을 위험이 적습니다.
프로브로 단자를 직접 짚어 측정할 때4610-D2 · 4960 · 5960바나나 플러그와 테스트 팁을 함께 달아 계측기에 꽂은 채 측정점은 팁으로 짚을 수 있습니다.
6 m 길이로 먼 측정점까지 배선할 때2714x4전압 리드선을 케이블 하나로 묶은 통합 케이블입니다.
유연한 실리콘 리드가 필요할 때2114실리콘 2.5 mm² 선재의 50 cm 리드여서 좁은 배선 공간에서도 다루기 쉽습니다.

구성·옵션

2713-IEC·2714-IEC
주문 선택 항목

항목내용
2713-IEC 선택 항목선재(PVC · 실리콘), 단면적, 길이, 색상
2714-IEC 선택 항목길이 25 · 50 · 100 · 150 · 200 cm
공통연결할 장비의 단자 형상과 필요한 전류를 기준으로 모델 선택
