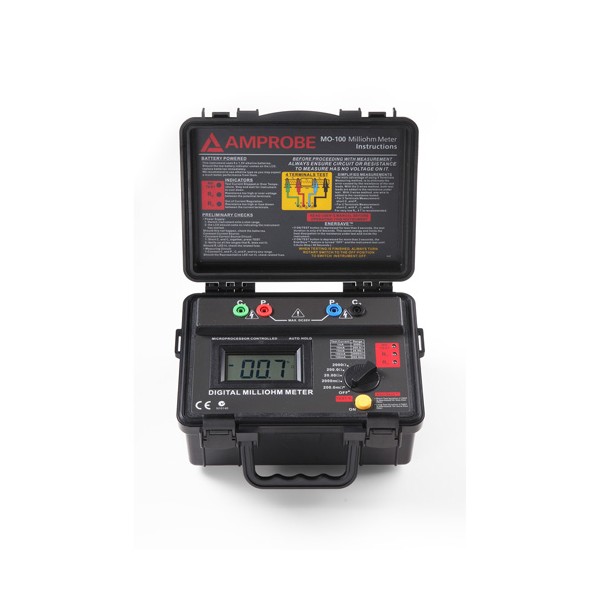

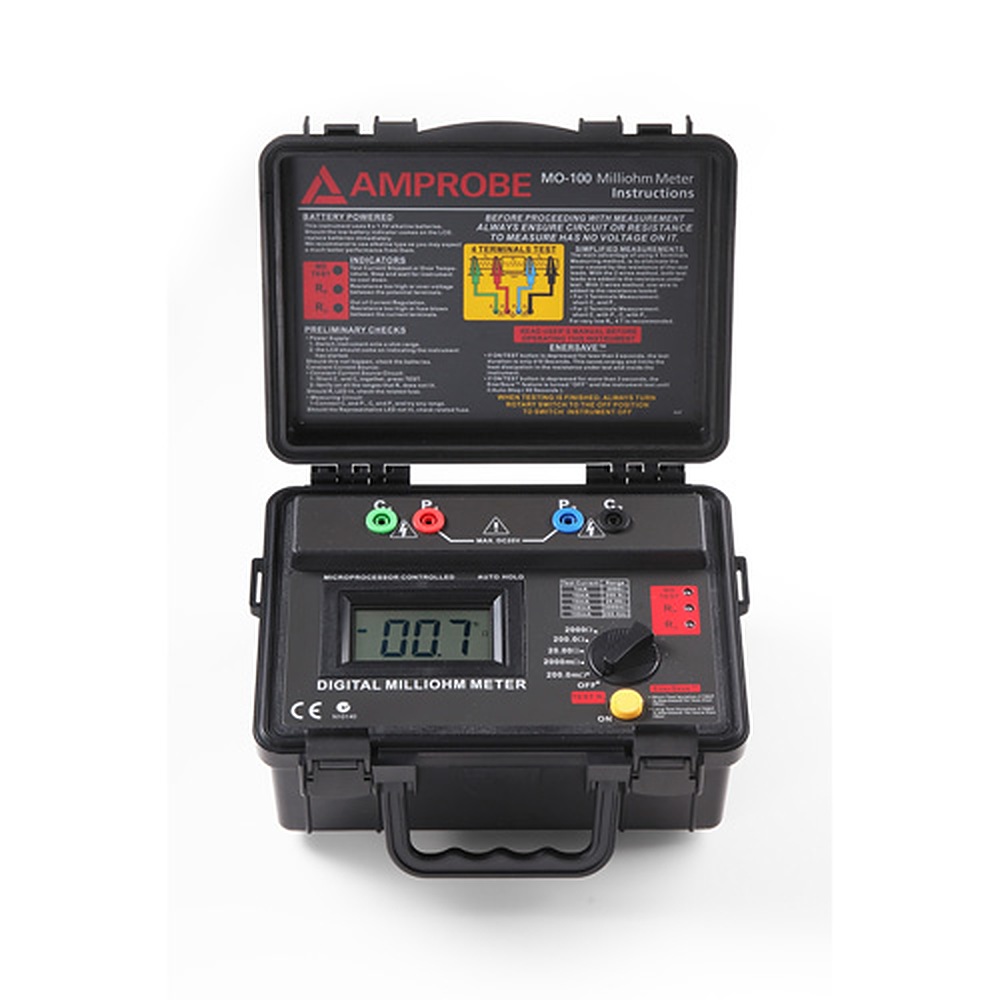

Amprobe MO-100 밀리옴 미터

MODEL: MO-100
브랜드: AMPROBE

제품문의 구매하기

권선과 접점의 낮은 저항을
현장에서 측정하는 밀리옴 미터

견적 받기

Amprobe MO-100은 100 µΩ 분해능으로 200.0 mΩ부터 2000 Ω까지 5개 범위를 4선식으로 측정하는 배터리 구동 휴대형 밀리옴 미터(저저항 측정기)입니다. 모터·발전기·변압기 권선과 접속부·접점의 낮은 저항을 현장에서 점검합니다.

시험 전류는 범위에 따라 100 mA, 10 mA, 1 mA로 나뉘고, -15~55 °C에서 ±0.5 % 읽음값 ±2 digits 정확도를 유지합니다. 잘못 연결해 과전압이 들어와도 0.5 A HBC 퓨즈와 보호 회로가 차단합니다. AA 8개로 구동하므로 AC 전원이 없는 설비 현장에서도 사용할 수 있으며, (주)테솔이 국내에 공식 공급합니다.

100 µΩ

200.0 mΩ 범위 최소 분해능

±0.5 %

읽음값 ±2 digits 정확도

3단

100·10·1 mA 시험 전류

AA 8개

배터리 구동 전원

특징

MO-100의
4선식 저저항 측정 기능

핵심 특징	현장에서 달라지는 점
4선식 측정	전류선과 전압선을 나눠 연결하므로 리드 저항을 보상하지 않아도 시료 저항만 측정됩니다.
3단 시험 전류	낮은 범위에는 100 mA, 높은 범위에는 1 mA를 흘려 범위마다 알맞은 전류로 측정합니다.
연결 오류 표시	온도나 연결 문제로 생긴 오류를 화면에 표시하므로 접촉 불량을 정상 값으로 잘못 읽을 일이 없습니다.
리드 저항 점검	전위 리드와 전류 리드의 저항 이상을 점검해, 리드 손상을 측정 전에 발견할 수 있습니다.
과전압 보호	잘못 연결해 과전압이 걸려도 퓨즈와 보호 회로가 본체를 보호합니다.
대형 LCD와 자동 보류·꺼짐	측정값을 화면에 유지하고 스스로 꺼지므로, 좁은 단자함 안에서도 값을 확인할 수 있고 배터리 소모가 줄어듭니다.

측정 원리

리드 저항을 배제하는
4선식 구조

전류선과 전압선을 나눠 측정

4선식은 전류를 흘리는 선과 전압을 측정하는 선을 분리합니다. 리드와 접촉 저항이 측정값에 섞이지 않아 따로 보정하지 않아도 되며, 일반 멀티미터의 2선식으로는 구분하기 어려운 mΩ 단위 저항도 측정합니다.

측정 대상은 반드시 전원을 끊고 방전한 회로여야 합니다. 활선에 시험 리드를 연결하면 입력 보호 범위를 넘어 본체가 손상됩니다.

범위와 전류

MO-100 범위별
시험 전류와 판독

시험 전류는 범위별로 정해져 있고, 전류 정확도는 ±0.1 %입니다. 낮은 범위에서는 큰 전류가 작은 저항 양단에 충분한 전압을 만들어 미세 저항도 세밀한 분해능으로 측정합니다.

200.0 mΩ·2000 mΩ 범위: 100 mA
20.00 Ω·200.0 Ω 범위: 10 mA
2000 Ω 범위: 1 mA

범위 스위치와 LCD 판독

범위 스위치를 돌려 예상 저항에 가까운 범위를 선택하면 대형 LCD가 해당 단위로 값을 표시합니다. 범위를 낮출수록 분해능이 올라가므로, 값이 안정되면 한 단계씩 내려 다시 확인하세요.

사양

MO-100 4선식
밀리옴 미터 상세 사양

항목	사양
측정 범위 / 분해능	200.0 mΩ (100 µΩ) · 2000 mΩ (1 mΩ) · 20.00 Ω (10 mΩ) · 200.0 Ω (100 mΩ) · 2000 Ω (1 Ω)
정확도	±0.5 % 읽음값 ±2 digits (-15 ~ 55 °C, 기본 리드 사용)
시험 전류	100 mA (200 mΩ · 2000 mΩ), 10 mA (20 Ω · 200 Ω), 1 mA (2000 Ω), 시험 전류 정확도 ±0.1 %
측정 방식	4단자 측정, 리드 저항 보상 불필요, 전위 리드·전류 리드 저항 점검, 온도·연결 이상 오류 표시
보호	퓨즈 3종(전원·전류·전압) 0.5 A HBC 5 × 20 mm DIN, C1–C2 최대 출력 전압 20 V, 과전압 연결 보호, 과온 보호
안전·외함	IEC/EN 61010-1, O링 밀봉 외함
표시부 / 자동 기능	대형 LCD / 자동 보류, 자동 꺼짐
크기 (W×D×H)	250 × 190 × 110 mm
무게	1500 g
전원	AA(1.5 V) 8개
구성	본체, 시험 리드, 사용 설명서, 어깨끈, AA 배터리 8개(장착됨)

활용 분야

MO-100으로 미세 저항을
점검하는 현장

모터·발전기 점검 — 권선 저항으로 개방과 단락 여부를 확인합니다.
변압기 점검 — 권선 저항과 탭 접속 상태를 비교합니다.
접속부·접점 점검 — 부스바와 접점의 접촉 저항 상승을 찾습니다.
발열체 점검 — 히터 소자의 저항 변화를 확인합니다.
주요 전기 연결 점검 — 연결 부위의 저항을 빠르게 확인합니다.

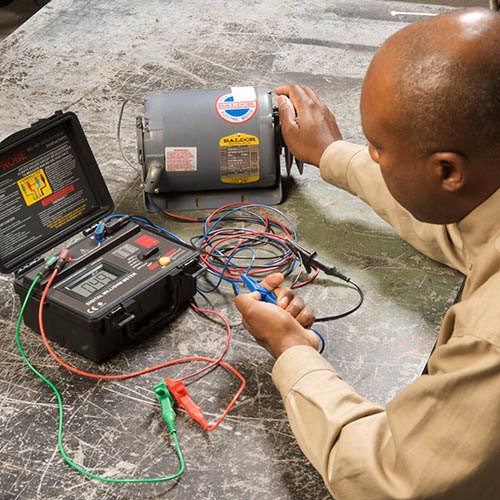

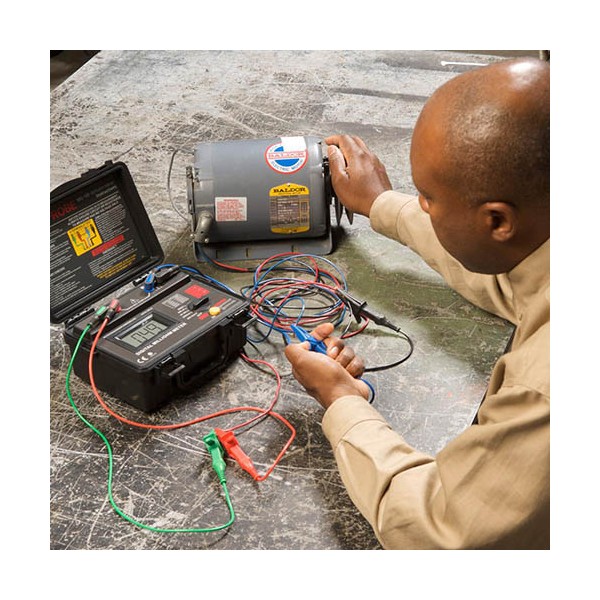

작업자가 전동기 권선에 시험 리드를 연결해 측정하는 모습

선택 가이드

측정 방식에 맞는
저저항 측정기 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
mΩ 단위 저항을 배터리 구동으로 현장에서 측정할 때	Amprobe MO-100	4선식과 3단 시험 전류, 100 µΩ 분해능을 갖추고 AA 배터리로 구동해 전원 없는 현장에 맞습니다.
AC 전원 작업대에서 켈빈 클립으로 측정할 때	REED K5090	켈빈 클립 4선 리드와 영점 조정 다이얼을 갖춘 AC 전원 밀리옴 미터라 작업대 측정에 적합합니다.
수 Ω 이상의 일반 저항을 측정할 때	REED R5010	리드 저항이 포함되는 2선식이라 mΩ 단위 시료에는 맞지 않지만 일반 저항 측정에는 충분합니다.

구성·옵션

MO-100 기본 구성

구분	항목
본체	MO-100 밀리옴 미터
액세서리	시험 리드, 사용 설명서, 어깨끈
배터리	AA 8개 (장착됨)

MO-100과 함께 보는
저항·절연 측정 장비

REED K5090 밀리옴 미터
REED R5600 절연저항계 (250 / 500 / 1000 V)
REED R5010 true-rms 디지털 멀티미터

MO-100은 멀티미터 저항 측정과 무엇이 다릅니까?
MO-100은 4선식이라 리드 영향 없이 mΩ 단위 저항을 측정한다는 점이 다릅니다. 2선식 멀티미터는 리드 저항까지 함께 측정되므로, 권선과 접점처럼 수 mΩ 이하를 측정할 때 차이가 드러납니다.
MO-100은 어떤 시험 전류를 사용합니까?
범위에 따라 100 mA(200 mΩ·2000 mΩ), 10 mA(20 Ω·200 Ω), 1 mA(2000 Ω)를 흘립니다. 시험 전류 정확도는 ±0.1 %입니다.
전원이 연결된 설비를 측정해도 됩니까?
아닙니다. 전원을 끊고 방전한 뒤에 측정하세요. 활선에 연결하면 입력 보호 범위를 넘어 본체가 손상됩니다.
MO-100 교정을 맡길 수 있습니까?
네, (주)테솔이 KOLAS 인정 범위 안에서 MO-100 교정 상담을 진행합니다.
