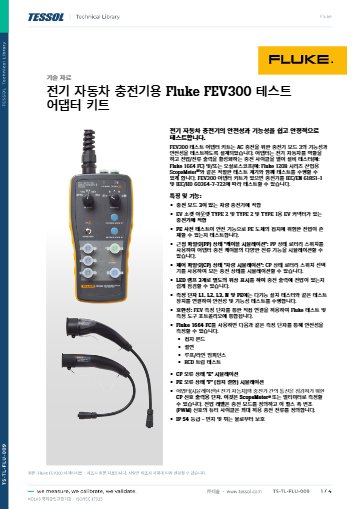

제품 자료
제품문의 구매하기

전기차 없이 AC 충전기를
시험하는 EV 충전기 어댑터

Fluke FEV300 EV 충전기 시험 어댑터 키트

견적 받기

Fluke 국내 공식 대리점

Fluke FEV300은 전기차처럼 PP·CP 신호를 모의해 AC 충전기(Mode 3)가 충전 동작을 시작하게 하는 EV 충전기 시험 어댑터(EVSE Test Adapter)입니다. 설치 테스터나 오실로스코프를 연결하면 충전기 설치 후 시험과 정기 안전 점검을 실제 차량 없이 진행할 수 있습니다.

PP 전류 용량 13·20·32·63 A와 CP 상태 A~D, CP 오류 E, PE 오류 F를 단계별로 만들어 충전기의 반응을 확인합니다. IEC/EN 61851-1과 IEC/HD 60364-7-722 항목은 적합한 설치 테스터를 함께 연결해 점검하세요. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

Mode 3

AC 충전기 기능 시험

10 A

최대 입력 전류

PP · CP · PE

차량 상태 모의 시험

CAT II 300 V

어댑터 안전 등급

특징

FEV300으로 하는
차량 없는 충전기 시험

핵심 특징현장에서 달라지는 점
충전 시작 신호차량이 연결된 것처럼 신호를 모의해 충전기를 기동시키므로 설치 직후 시험에 실제 전기차를 준비하지 않아도 됩니다.
PP 전류 용량 모의PP 로터리 스위치로 개방과 13·20·32·63 A를 고를 수 있어 충전 케이블 정격별 충전기 반응을 차례로 확인할 수 있습니다.
CP 상태 A~D차량의 대기·연결·충전·환기 요청 상태를 바꿔 가며 충전기가 상태별로 올바르게 응답하는지 확인합니다.
CP 오류 E와 PE 오류 FCP 신호의 PE 단락과 PE 도체 개방(접지 이상)을 만들어 충전기가 차단하는지 시험합니다.
PE 사전 점검PE 도체와 터치 센서 사이에 50 V를 넘는 전압이 있으면 표시되므로, 시험 전에 접지 상태부터 점검할 수 있습니다.
3개 상 표시 LEDL1, L2, L3의 전압 존재를 LED로 먼저 확인한 뒤 설치 테스터 측정을 시작하면 됩니다.

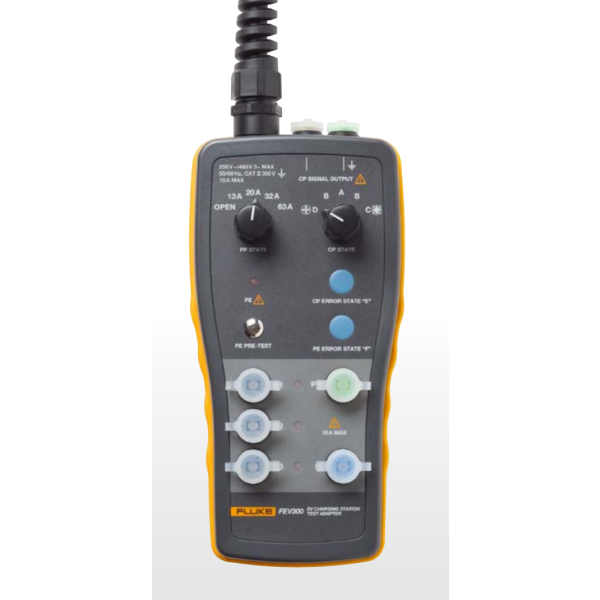

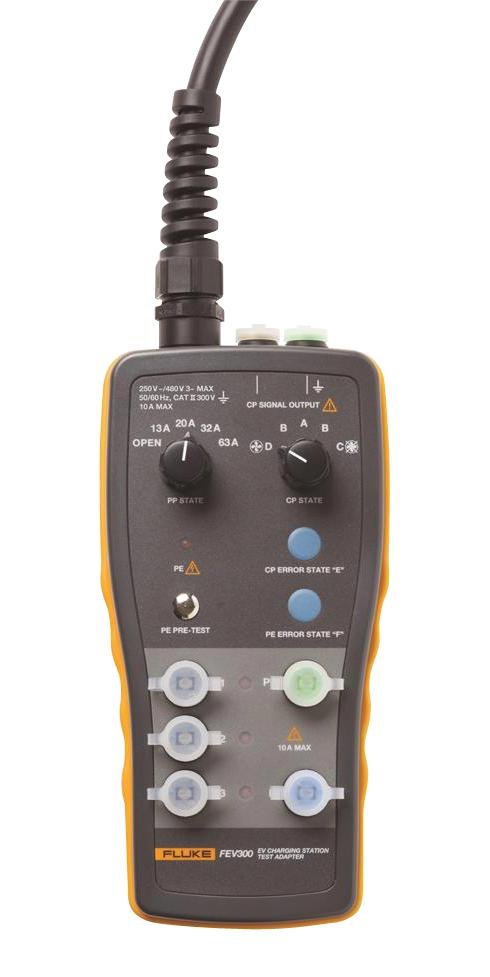

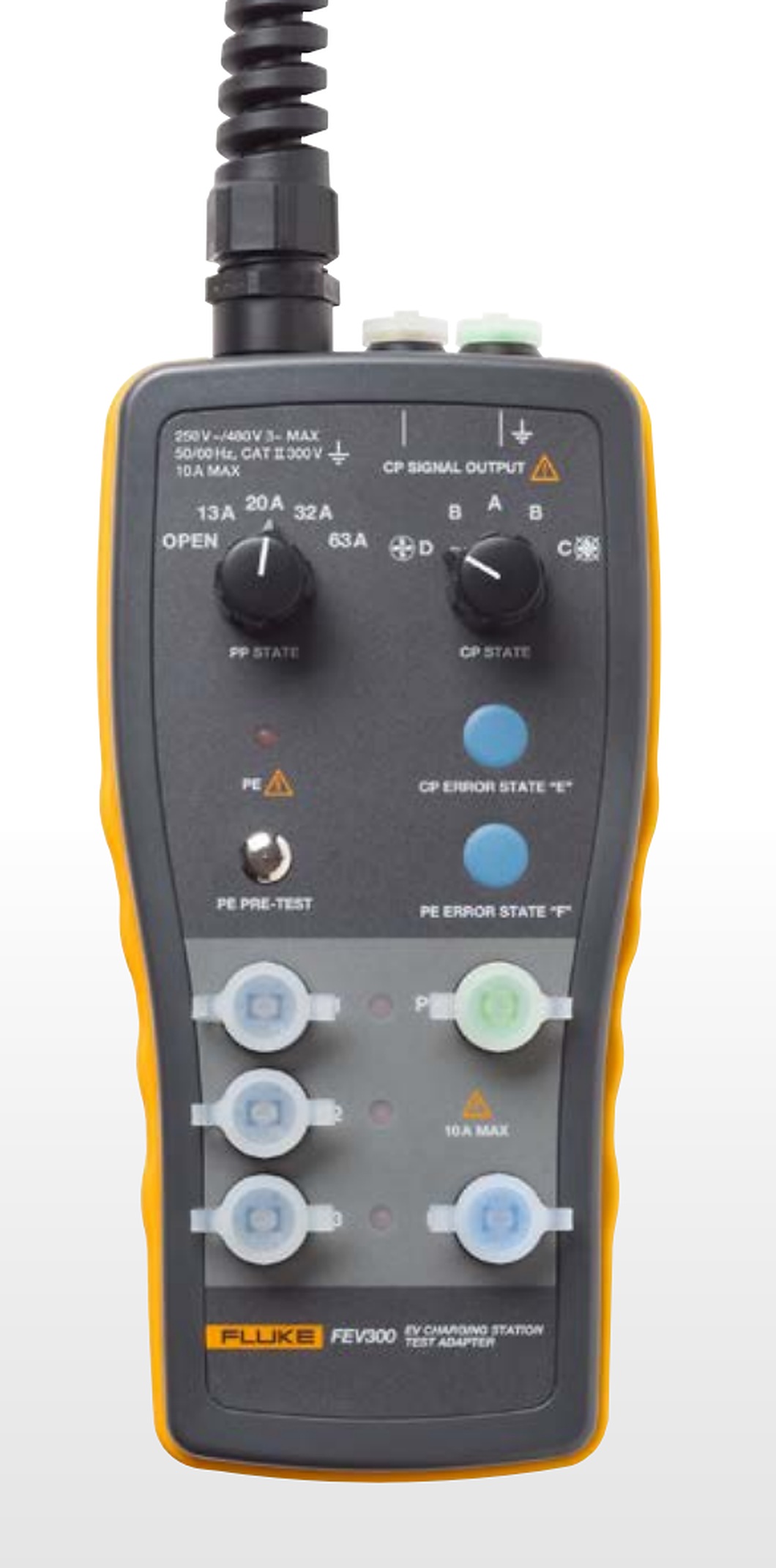

FLUKE FEV300 - 선택 스위치와 단자가 배치된 EV 충전기 테스트 어댑터 전면
선택 스위치와 단자가 배치된 EV 충전기 테스트 어댑터 전면

시험 구성

FEV300 어댑터와 설치 테스터의
역할 분담

FEV300은 측정기가 아니라 충전기를 기동하고 차량 상태를 모의하는 어댑터입니다. 절연 저항과 루프 임피던스, 누전 차단 시험은 시험 단자에 연결한 설치 테스터가 맡습니다. 호환 계측기는 Fluke 1662, 1663, 1664 FC 설치 테스터와 87V 멀티미터, 120B 시리즈 ScopeMeter입니다.

충전기·어댑터·테스터의 연결 순서

충전 커넥터를 FEV300에 꽂으면 충전기는 차량이 연결된 것으로 인식해 전원을 출력합니다. 이때 시험 단자의 L1, L2, L3, N, PE에 설치 테스터를 연결해 시험 항목을 진행하세요. 시험 단자는 시험 전용이며 잘못된 배선이나 충전기 고장 상태에서는 위험할 수 있으므로, 연결 전에 PE 사전 점검 표시를 꼭 확인하세요.

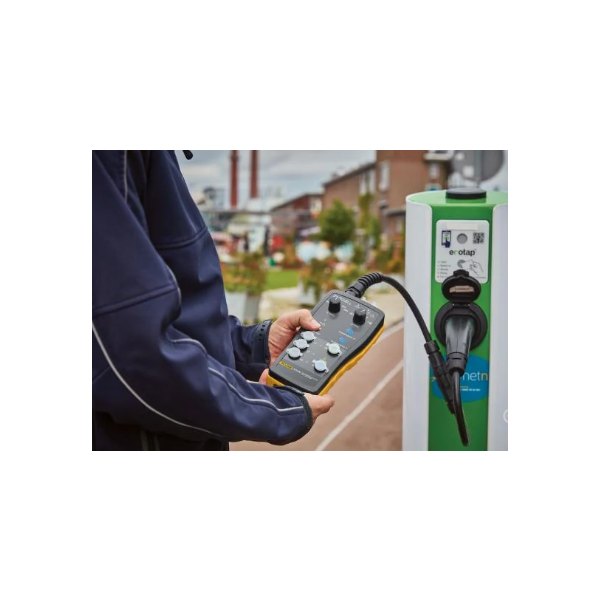

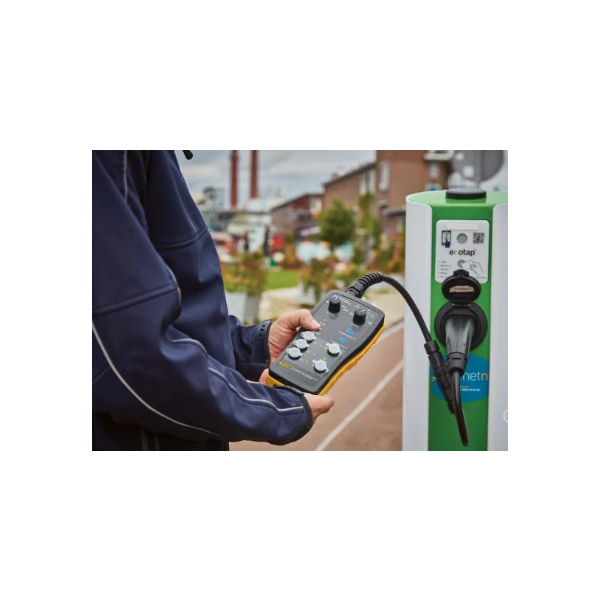

FLUKE FEV300 - 충전소에서 어댑터를 충전 커넥터에 연결해 점검하는 모습
충전소에서 어댑터를 충전 커넥터에 연결해 점검하는 모습

시뮬레이션

PP·CP·PE 상태로 만드는
충전기 시험 조건

PP는 충전 케이블의 전류 용량 신호, CP는 충전기와 차량 사이의 통신 신호, PE는 접지 도체입니다. FEV300은 PP를 개방 상태와 13·20·32·63 A로, CP를 A·B·C·D 상태로 전환합니다. 여기에 CP 오류 E와 PE 오류 F를 켜고 끄면서 충전기의 보호 동작을 점검할 수 있습니다.

  • AC 충전(Mode 3) 전용입니다. DC 급속 충전기 시험에는 사용할 수 없습니다.
  • 어댑터 안전 등급은 CAT II 300 V입니다. 이를 넘는 계통의 측정 지점에는 연결하지 마세요.
  • 동작 환경: -20 ~ 40 °C, 10 ~ 85 % RH 비응축, 고도 2000 m 이내입니다.

사양

FEV300 Mode 3 시험 어댑터
CAT II 사양

항목사양
입력단상 250 V / 3상 480 V까지, 50/60 Hz, 최대 10 A
자체 소비전력최대 3 W
커넥터 FEV300-CON-TY2AC 충전 Mode 3, IEC 62196-2 Type 2 (7핀 3상)
커넥터 FEV300-CON-TY1AC 충전 Mode 3, Type 1 / SAE J1772 (5핀 단상)
PP 시뮬레이션개방 / 13 A / 20 A / 32 A / 63 A
CP 상태A / B / C / D
CP 오류 ECP 신호를 PE에 단락(켬·끔)
PE 오류 FPE 도체 개방, 접지 이상(켬·끔)
PE 사전 점검PE 도체와 터치 센서 사이 50 V AC/DC 초과 시 표시
상 표시3개 LED로 전압 존재 확인
시험 출력L1 · L2 · L3 · N · PE 단자 최대 250/480 V, 10 A / CP 신호 약 ±12 V
안전 규격IEC/EN 61010-1(오염도 2), IEC/EN 61010-2-030, CAT II 300 V, 보호 등급 II
보호 등급하우징 IP54 (보호 캡을 닫은 소켓·연결된 커넥터 기준, 그 외 IP20)
시험 규격 적용IEC/EN 61851-1, IEC/HD 60364-7-722
동작 온도-20 ~ 40 °C
보관 온도-20 ~ 50 °C
동작 습도10 ~ 85 % RH 비응축
보관 습도0 ~ 85 % RH 비응축
동작 고도2000 m 이하
크기 (H × W × D)110 × 45 × 220 mm (접속·시험 케이블 제외)
무게약 1 kg (Type 1 또는 Type 2 접속 케이블 포함)
기본 구성FEV300/BASIC 어댑터, FEV300-CON-TY2 Type 2 플러그, 운반 케이스
호환 계측기Fluke 1662 / 1663 / 1664 FC 설치 테스터, 87V 멀티미터, 120B 시리즈 ScopeMeter, 1587 FC 절연 멀티미터, 1732·1734·1735·1736·1738 전력 로거

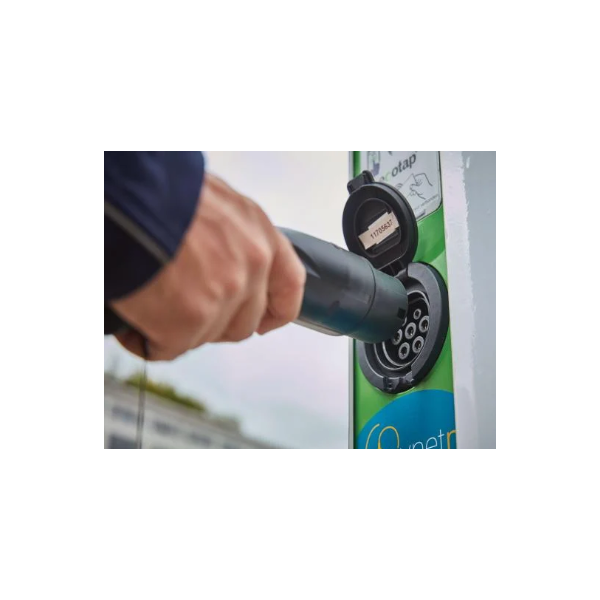

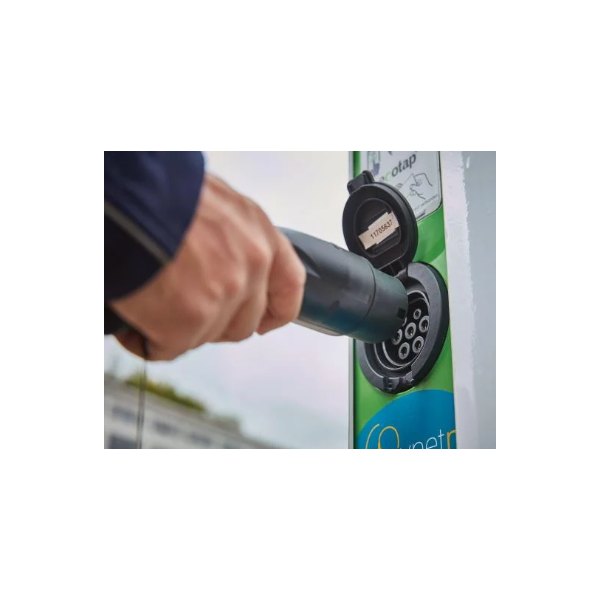

FLUKE FEV300 - 충전 커넥터를 충전기 소켓에 꽂는 모습
충전 커넥터를 충전기 소켓에 꽂는 모습

활용 분야

EV 충전기 시험 어댑터가
쓰이는 AC 충전 설비

  • AC 충전기 설치 — 설치 완료 후 충전 기동과 보호 동작을 시험합니다.
  • 충전 설비 정기 점검 — 차량 상태를 모의해 충전기 응답을 재현합니다.
  • 접지 점검 — PE 오류 F를 만들어 접지 이상 시 차단 동작을 시험합니다.
  • 케이블 정격 시험 — PP 값을 바꿔 충전 케이블 전류 용량 신호에 대한 충전기 반응을 확인합니다.

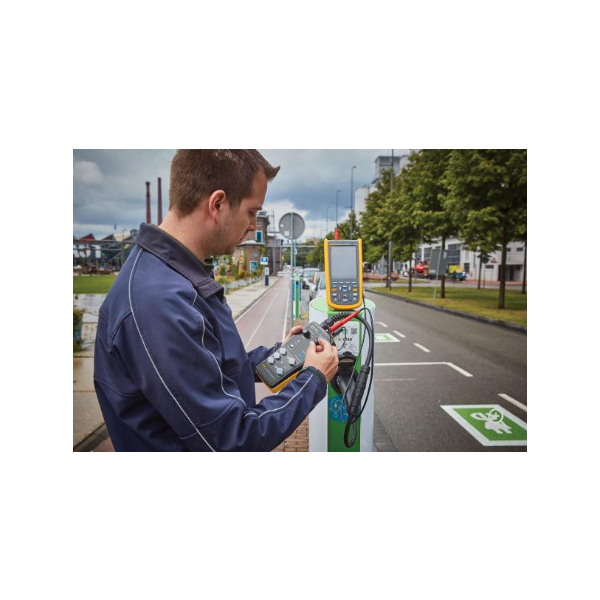

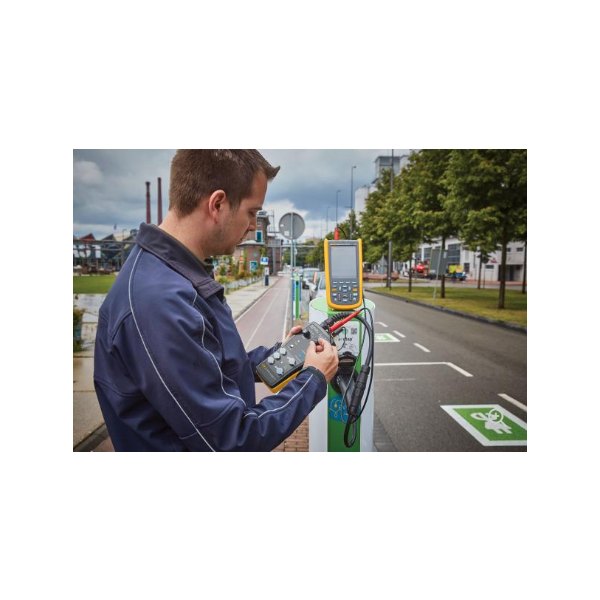

FLUKE FEV300 - 도로변 충전소에서 측정기로 충전기를 점검하는 작업자
도로변 충전소에서 측정기로 충전기를 점검하는 작업자

선택 가이드

EV 충전기 시험 목적에 맞는
장비 조합

이럴 때 (시험 목적)필요한 기기선택 이유
충전 동작을 시작시키고 상태를 모의할 때Fluke FEV300PP·CP·PE 상태를 만들어 차량 없이 AC 충전기를 기동하므로 충전 시험의 출발점이 됩니다.
절연, 루프, 누전 차단 시험이 필요할 때설치 테스터(예: Fluke 1664 FC)FEV300 시험 단자에 연결해 충전기가 전원을 내보내는 상태에서 측정을 진행합니다.
충전 중 신호 파형을 확인할 때휴대용 ScopeMeter(예: Fluke 120B 시리즈)FEV300 시험 단자의 CP 신호와 전압 파형을 직접 관찰할 수 있습니다.
충전기 주변 전압 유무부터 확인할 때Fluke 1AC II비접촉으로 AC 90–1000 V를 감지해 통전 여부를 먼저 좁혀 둘 수 있습니다.

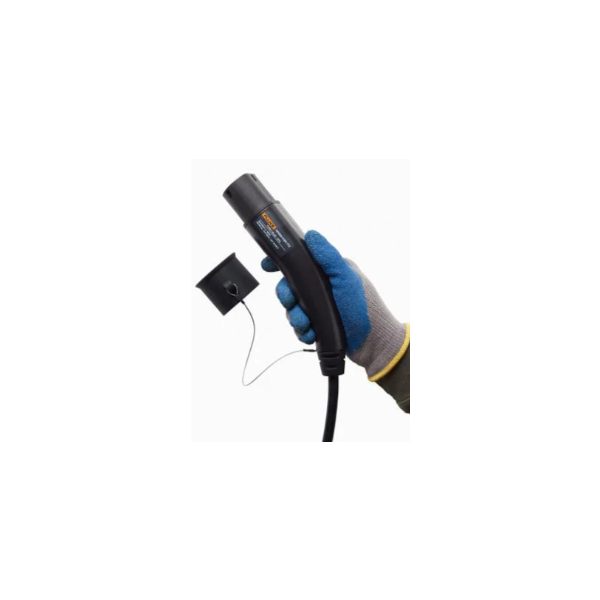

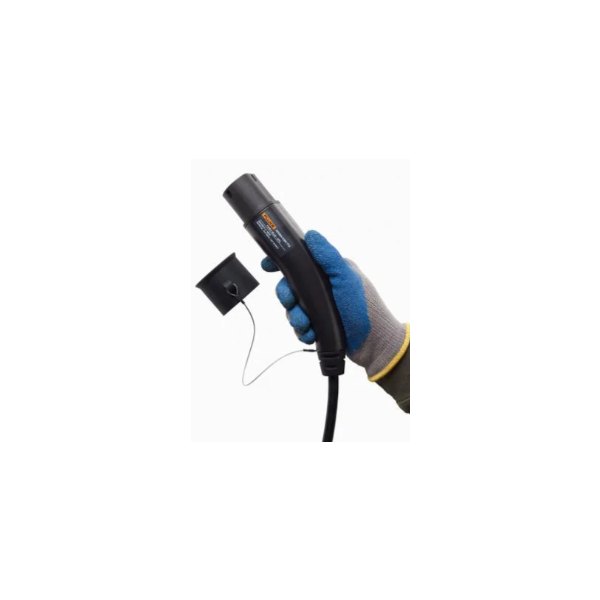

FLUKE FEV300 - 장갑 낀 손으로 충전 커넥터를 잡고 있는 모습
장갑 낀 손으로 충전 커넥터를 잡고 있는 모습

구성·옵션

FEV300 기본 구성과
별도 구성품

구분내용
본체FEV300/BASIC 충전기 시험 어댑터
커넥터FEV300-CON-TY2 Type 2 플러그 포함
운반운반 케이스
별도 구성품FEV300-CON-TY1 Type 1 플러그(기본 구성에 미포함)
별매설치 테스터, 휴대용 ScopeMeter

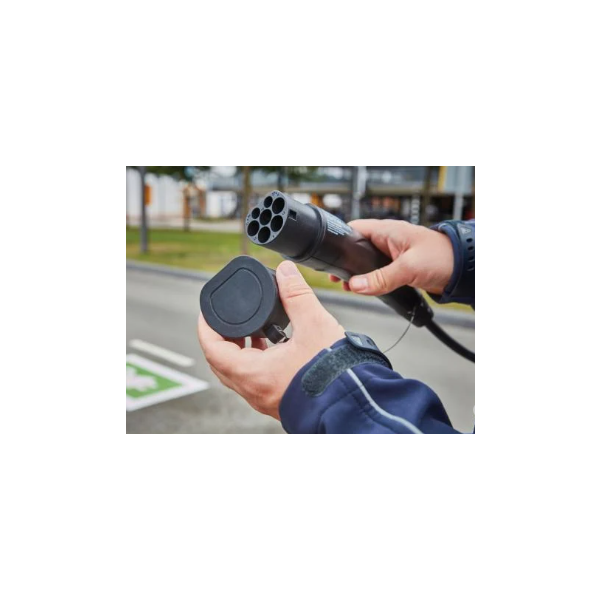

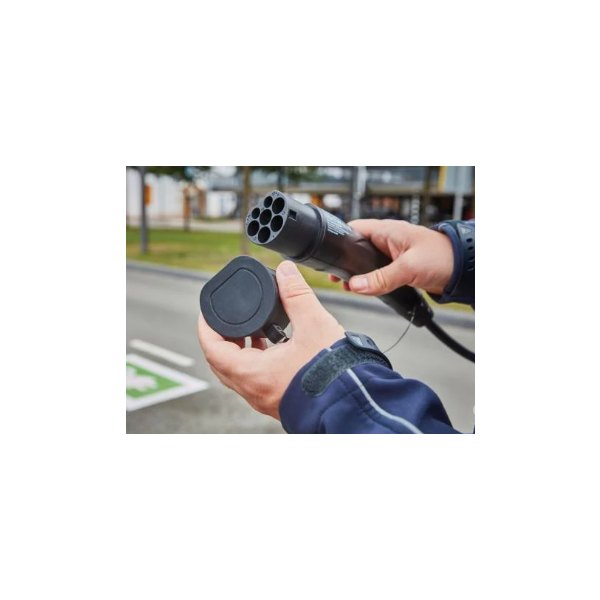

FLUKE FEV300 - 충전 커넥터 단자부와 어댑터를 손에 든 모습
충전 커넥터 단자부와 어댑터를 손에 든 모습
