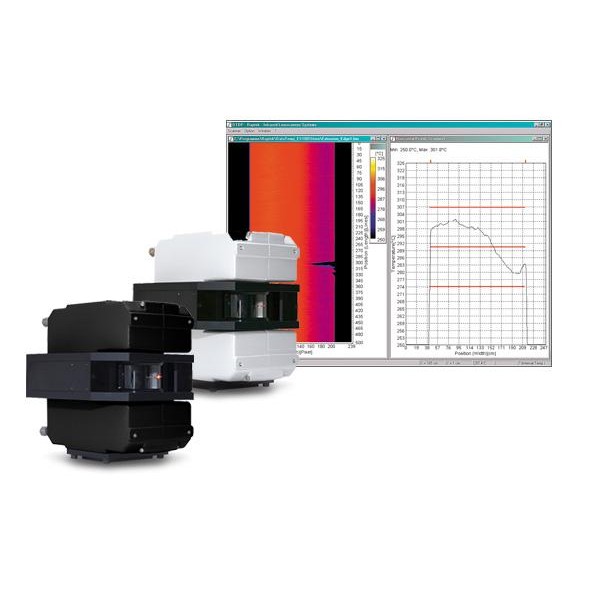

Fluke Process Instruments EC Extrusion Coating System(EC 압출 코팅 열화상 시스템)

MODEL
브랜드: FLUKE PROCESS INSTRUMENTS

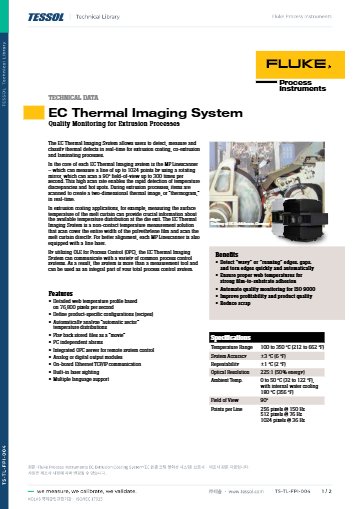

제품 자료: 브로셔

제품문의 구매하기

용융 커튼 폭 전체의 온도를
감시하는 압출 코팅 열화상 시스템

Fluke Process Instruments EC 압출 코팅 열화상 시스템

견적 받기

Fluke Process Instruments 국내 공식 대리점

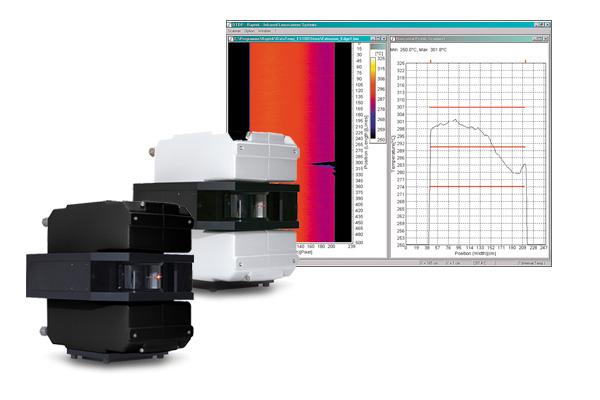

Fluke Process Instruments EC System은 MP 라인스캐너로 압출 코팅·라미네이팅 라인의 용융 커튼 폭 전체를 100~350 °C 범위에서 측정하는 라인스캔 열화상 시스템(Extrusion Coating Thermal Imaging System)입니다. 커튼 가장자리의 이동과 폭 방향 온도 편차를 감시합니다.

90° 시야의 스캐너가 폭 방향을 초당 최대 300회 스캔하고, 광학 해상도 225:1(50 % 에너지)로 커튼의 국소 편차를 따로 잡아냅니다. 그래서 편차가 라인 조건에서 왔는지 계측 오차인지 구분하기 쉽습니다. 폭 방향 측정값은 OPC와 ASCII로 상위 제어 시스템에 전달되며, 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

±3 °C

시스템 정확도

±1 °C

반복성

225:1

광학 해상도(50 % 에너지)

300 스캔/s

최대 스캔 속도

특징

커튼 가장자리를 찾고
폭 방향 편차를 기록

핵심 특징	현장에서 달라지는 점
자동 섹터와 가장자리 검출	커튼 폭이 바뀌거나 가장자리가 움직여도 측정 구간이 따라가므로 운전자가 섹터를 수동으로 다시 그리는 작업이 줄어듭니다.
레시피 저장	제품별 설정을 저장해 두고 품종 교체 때 호출하므로 교체 직후 첫 측정까지 걸리는 시간이 짧아집니다.
알람 기록	알람이 PC와 무관하게 동작하고 텍스트 파일과 오류 방지 로그로 남아 편차 발생 시점을 되짚기 쉽습니다.
기준 영상 비교와 재생	정상 상태의 기준 영상과 현재 영상을 나란히 비교하고, 저장한 열화상을 동영상처럼 재생해 이상 구간을 확인할 수 있습니다.
다중 스캐너 지원	여러 대의 MP 라인스캐너를 한 소프트웨어에서 운용하므로 라인이 늘어도 같은 화면 체계를 유지합니다.
접근 수준 암호	암호로 보호되는 접근 수준을 나눠 운전자와 설정 담당자의 권한을 분리합니다.

섹터와 레시피

품종이 바뀌어도
EC 측정 구간 유지

EC 소프트웨어는 커튼의 가장자리와 섹터를 자동으로 검출하고, 실시간 주변 온도 보정과 방사율 조정을 함께 적용합니다. 제품마다 레시피를 저장해 두면 코팅 재질이 바뀌어도 해당 방사율과 알람 기준을 바로 불러올 수 있습니다.

기준 영상과 비교한 편차는 알람 기록으로 남습니다. 저장 영상을 타임랩스처럼 재생하면 편차가 시작된 시점과 라인 조건의 변화를 나란히 대조할 수 있습니다.

가장자리 이동을 따라가는 자동 섹터

커튼 폭이 달라지거나 가장자리가 좌우로 움직이면 자동 섹터가 구간을 다시 잡습니다. 폭 방향 온도 프로파일이 초당 76,800 화소 단위로 쌓이므로 가장자리 부근의 온도 저하도 별도 구간으로 구분됩니다.

설치와 연동

EC System 상위 시스템 연동과
설치 환경

측정값은 내장 이더넷 TCP/IP를 거쳐 OPC 서버와 ASCII 형식으로 전송되며, 아날로그·디지털 출력 모듈로 경보와 제어 신호를 내보냅니다. 이더넷 필드버스 커플러(A-IO-BASICKIT)를 추가하면 필드버스 기반 설비에도 연결할 수 있습니다.

다이 부근처럼 열이 높은 자리는 주변 온도 0~50 °C가 기본이며, 냉각을 적용하면 180 °C까지 대응합니다. 라인스캐너 온도조절기가 하우징 온도를 노점 이상으로 유지해 렌즈 쪽에 결로가 맺히지 않도록 막습니다.

교정 관리

EC System 교정 주기와
공장 교정 성적서

시스템에는 공장 교정 성적서가 포함되며 보증 기간은 2년입니다. 사용 이력이 쌓인 뒤의 재교정은 라인 정지 일정에 맞춰 계획하세요. 재교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한지 확인해 안내해 드립니다.

사용 방법

EC 압출 코팅 시스템
스캐너 연결과 데이터 출력

EC 시스템은 MP 라인스캐너와 DataTemp DP 소프트웨어, Extrusion Coating System Software로 구성됩니다. 측정값은 내장 이더넷 TCP/IP로 PC에 들어오고 OPC와 ASCII로 상위 제어 시스템에 전달됩니다.

소프트웨어·도구	하는 일
DataTemp DP (DTDP)	스캐너 런타임, 열화상 표시, 레시피·알람 기록
Extrusion Coating System Software	용융 커튼 자동 섹터·가장자리 검출, 기준 영상 비교
DTDP Configurator	스캔 속도·라인당 점 수·내부 섹터 설정
OPC · ASCII 출력	상위 제어 시스템으로 폭 방향 데이터 전달
I/O 모듈	최대 10개 섹터·구역 경보, PC와 독립 동작

처음 연결하는 순서

순서	할 일
1	MP 라인스캐너에 24 VDC 전원을 연결하고 M12-RJ45 이더넷 케이블로 PC와 연결합니다.
2	PC 네트워크 어댑터를 192.168.42.x(x는 30 제외), 서브넷 마스크 255.255.255.0으로 설정하세요.
3	스캐너 전원을 넣은 뒤 약 30초 초기화가 끝날 때까지 소프트웨어를 실행하지 마세요.
4	DataTemp DP를 실행해 커튼 열화상을 확인하고 제품별 레시피와 알람 기준을 저장합니다.
5	측정값을 품질 판정에 사용하기 전에 30분 예열을 마치세요.

스캐너의 이더넷과 RS485는 동시에 데이터 전송에 사용할 수 없습니다. 여러 PC나 제어 시스템에 값을 나눠야 하면 DataTemp DP의 OPC·ASCII 출력으로 전달하세요.

사양

EC System 100~350 °C
라인스캔 사양

항목	사양
측정 범위	100 ~ 350 °C
시스템 정확도	±3 °C
반복성	±1 °C
광학 해상도	225:1 (50 % 에너지)
스캐너	MP Linescanner · 시야 90° · 초당 최대 300 스캔
라인당 점 수 (스캔 속도)	256점 (150 Hz) · 512점 (80 Hz) · 1024점 (40 Hz)
주변 온도	0 ~ 50 °C · 냉각 시 180 °C까지
인터페이스	내장 이더넷 TCP/IP · 아날로그/디지털 출력 모듈 · OPC · ASCII
소프트웨어	자동 섹터 · 가장자리 검출 · 레시피 · 알람 기록 · 기준 영상 · 재생 · 다중 스캐너 · 접근 암호 · 실시간 주변 온도 보정 · 방사율 조정
알람	PC와 독립 동작 · 텍스트 파일과 오류 방지 로그 기록
조준	레이저 조준 내장
지원 언어	다국어
전원 옵션	240 VAC · 24 VDC · 1.3 A
라인스캐너 온도조절기	노점 이상으로 하우징 온도 유지
적용 규격	EMC 2014/30/EU · RoHS 2011/65/EU · REACH 1907/2006 · EN 61326-1: 2013 · EN 50581: 2012
교정	공장 교정 성적서 포함
보증	2년

활용 분야

용융 커튼 온도를
감시하는 압출 라인

압출 코팅 — 용융 커튼 온도를 폭 방향으로 연속 측정해 코팅 두께 편차의 원인 가운데 온도 요인을 분리합니다.
공압출 — 여러 층으로 압출되는 필름의 온도를 라인에서 연속 감시합니다.
라미네이팅 — 가장자리 이동과 폭 방향 온도 편차를 자동 섹터로 추적합니다.
플라스틱 필름 — 폭이 다른 필름을 레시피 전환만으로 같은 방식으로 측정합니다.

선택 가이드

공정으로 고르는
라인스캔 열화상 구성

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
압출 코팅·라미네이팅 라인의 커튼 폭 전체를 볼 때	EC System	자동 섹터와 레시피, 100~350 °C 범위를 갖춘 전용 구성이라 커튼 폭 전체의 편차를 바로 감시합니다.
필름 압출 온도를 라인스캐너 한 대로 볼 때	ScanIR3 (S343 · S344)	필름 압출용 모델이 있는 90° 라인스캐너입니다.
스캐너 단품으로 자체 소프트웨어와 연동할 때	MP Linescanner	MP150은 최대 150 Hz, MP300은 최대 300 Hz로 운용합니다.
킬른 쉘 온도 분포를 볼 때	CS400	MP 라인스캐너를 바탕으로 100 ~ 650 °C를 측정해 회전하는 킬른 외벽 감시에 맞습니다.

구성·옵션

EC System 기본 구성과
추가 옵션

구분	항목	비고
구성품	MP Linescanner	기본 구성
구성품	조절 가능 마운팅 베이스	기본 구성
구성품	라인스캐너 온도조절기	기본 구성
소프트웨어	EC 압출 코팅 시스템 소프트웨어	기본 구성
교정	공장 교정 성적서	기본 구성
옵션	이더넷 필드버스 커플러 A-IO-BASICKIT	선택 사양
전원	240 VAC · 24 VDC · 1.3 A	선택 사양

EC System과 함께 보는
MP 라인스캐너

EC System 측정값을 기존 제어 시스템에 연결할 수 있습니까?
네, OPC 서버와 ASCII 출력을 기본으로 갖추고 있어 상위 시스템에 바로 연결할 수 있습니다. 필드버스 기반 설비라면 이더넷 필드버스 커플러 A-IO-BASICKIT를 추가하세요.
MP 라인스캐너를 여러 대 함께 운용할 수 있습니까?
네, 소프트웨어가 여러 대의 MP 라인스캐너를 지원합니다. 라인이 여러 개인 공장에서도 화면과 레시피 체계를 같게 유지할 수 있습니다.
압출 코팅 품종이 바뀔 때마다 설정을 다시 입력해야 합니까?
아닙니다. 제품별 레시피를 저장해 두었다가 교체할 때 불러오면 됩니다. 자동 섹터가 커튼 가장자리를 다시 잡으므로 폭이 다른 필름에도 같은 방식으로 대응합니다.
EC System 전원은 어떤 옵션이 있습니까?
240 VAC와 24 VDC 1.3 A 두 가지 가운데 설비 배전에 맞게 고릅니다. 주문 전에 제어반에서 쓸 수 있는 전원을 확인하세요.
