Fluke Process Instruments Ircon ScanIR 3 Thermal Scanner(ScanIR3 열 스캐너)

MODEL
브랜드: FLUKE PROCESS INSTRUMENTS

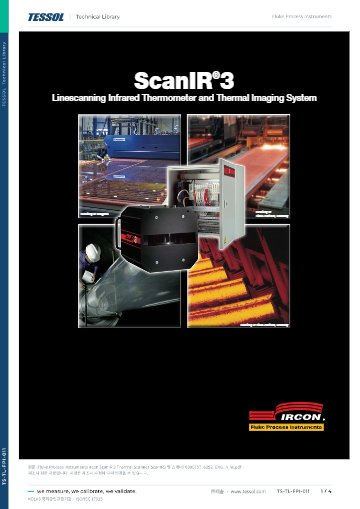

제품 자료: 기술 자료(영문)

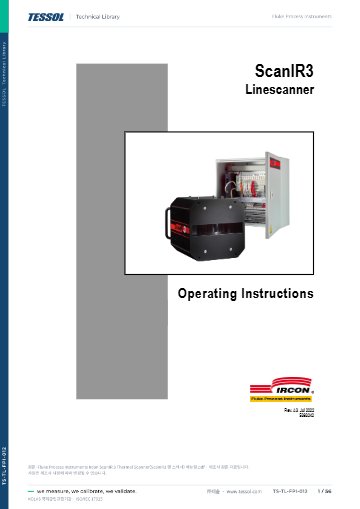

매뉴얼

제품문의 구매하기

재질에 맞는 분광 모델로
폭 방향 온도를 재는 라인스캐너

Fluke Process Instruments Ircon ScanIR3 라인스캐너

견적 받기

Fluke Process Instruments 국내 공식 대리점

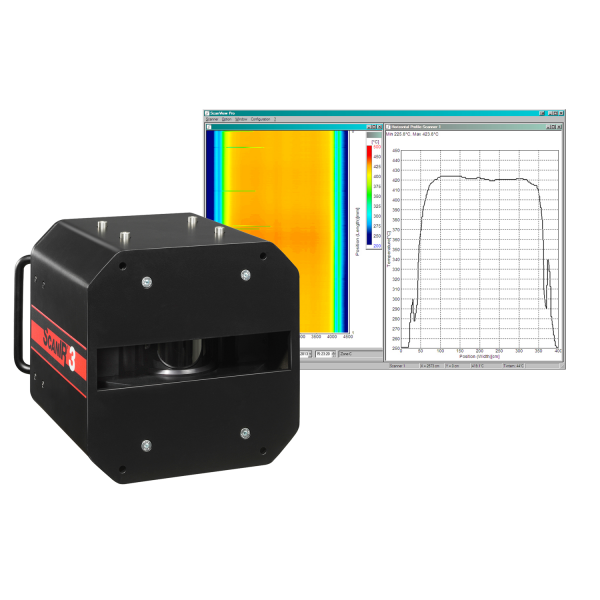

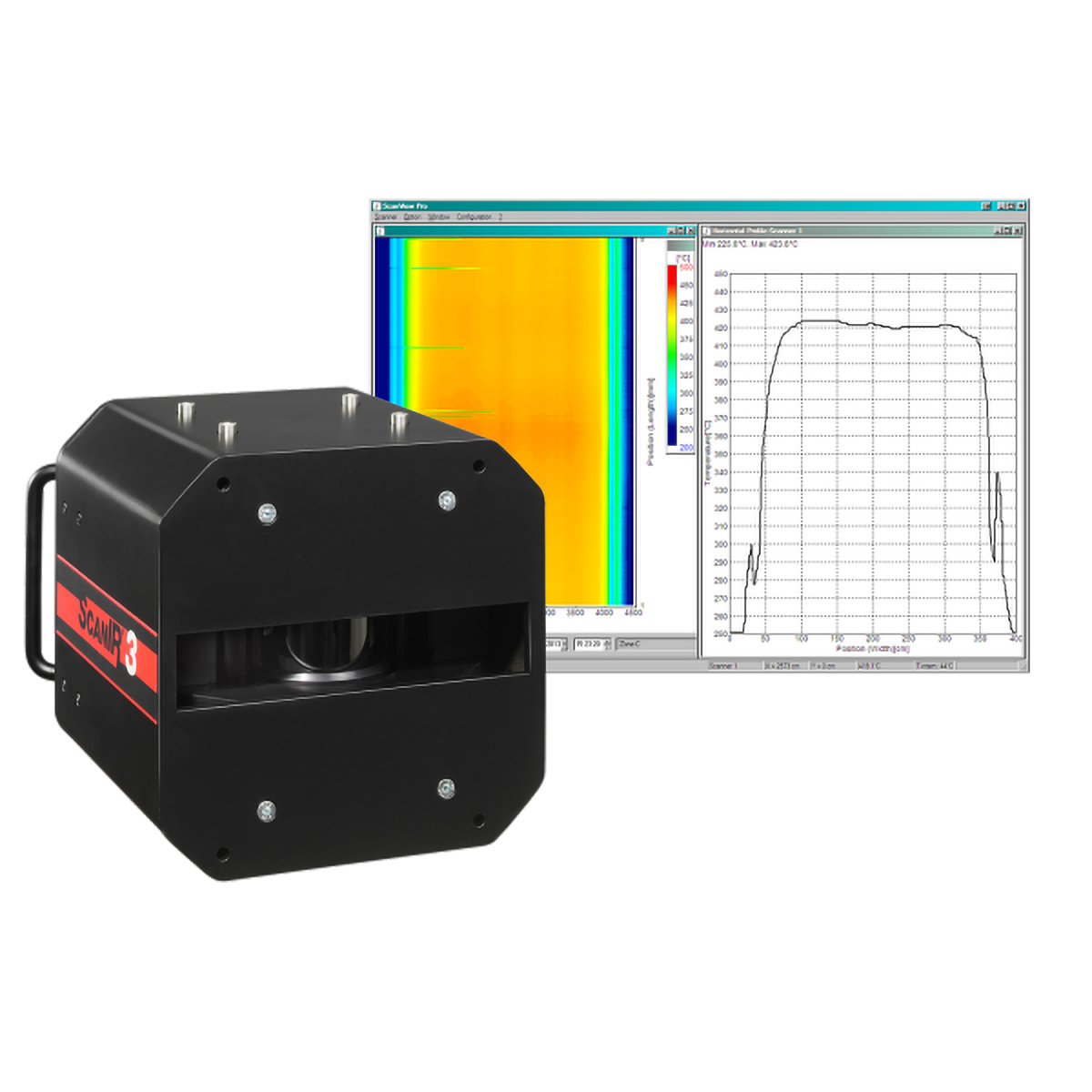

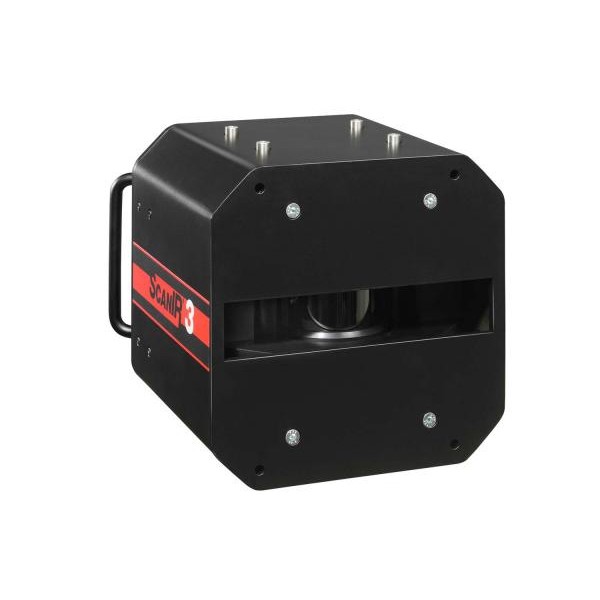

Fluke Ircon ScanIR3는 90° 시야를 초당 20~150줄로 스캔해 움직이는 표면의 폭 방향 온도를 라인당 최대 1024점으로 측정하는 적외선 라인스캐너(Infrared Line Scanner)입니다. 6개 분광 모델이 20~950 °C를 나눠 맡습니다.

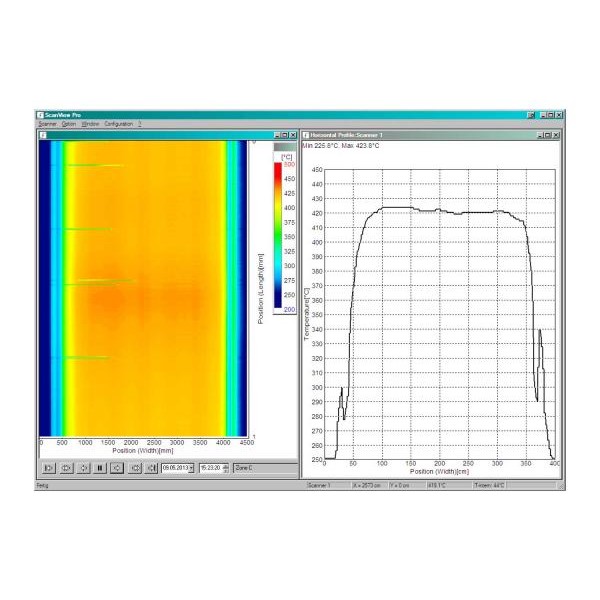

공정 재질에 맞는 분광 모델을 고르면 필름·유리·킬른 쉘처럼 파장 특성이 다른 표면도 정확히 측정할 수 있습니다. 측정값은 ScanView Pro에서 실시간 열화상으로 표시되고, 오류 방지 알람은 기록으로 남습니다. 이 스캐너는 (주)테솔이 국내에 공식 공급합니다.

20 ~ 150 Hz

초당 스캔 속도, 90° 시야

1024점

라인당 최대 측정점 (40 Hz)

6 모델

20 ~ 950 °C를 나눠 맡는 분광 모델

IP65

방수 하우징, 에어 퍼지 내장

특징

공정 재질별 분광 모델을 갖춘
ScanIR3 라인스캐너

핵심 특징	현장에서 달라지는 점
모델별 광학 분해능	모델마다 D/170, D/33, D/75 값이 달라 대상 크기에 맞는 스팟 크기를 고를 수 있습니다.

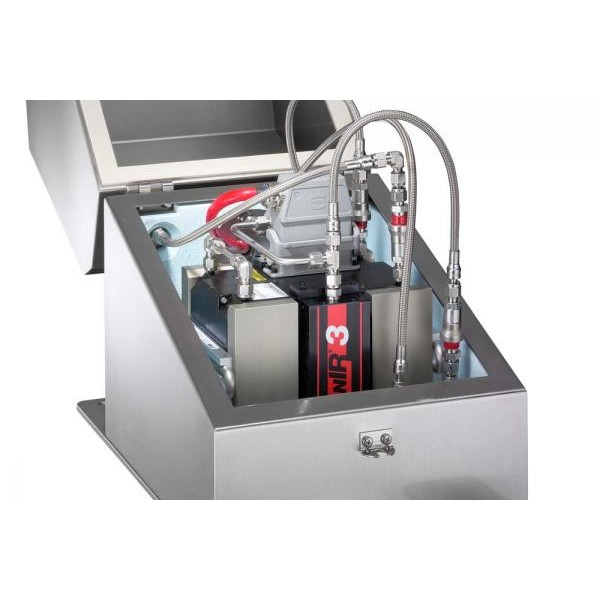

수랭 냉각	수랭을 더하면 주변 180 °C까지 견디므로 가열로 인접 위치에도 설치할 수 있습니다.

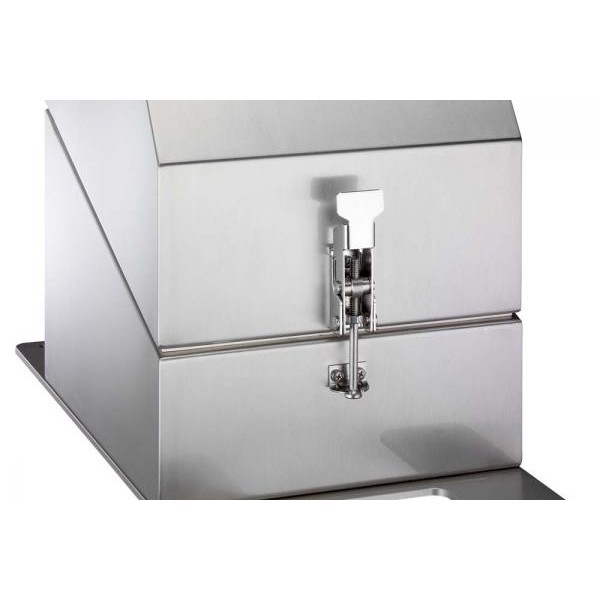

고온 외함	1090 °C 공정까지 대응하므로 열차단 설계를 별도로 하지 않아도 됩니다.
내장 공기 퍼지	측정 창 앞으로 공기를 불어 먼지와 증기가 쌓이지 않게 합니다.

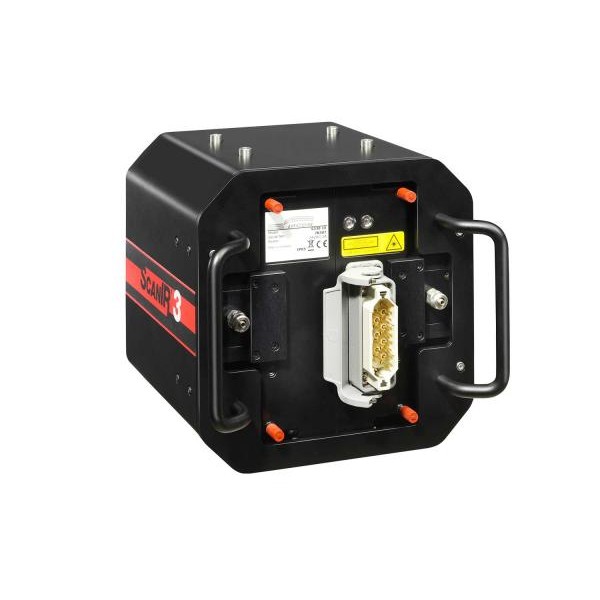

현장 교체 창과 원클릭 케이블	광학 창을 현장에서 바꾸고 감지 헤드 케이블 하나로 연결하므로 정비와 설치 시간이 짧아집니다.
자동 온도 분석	최소·최대·평균 온도를 자동으로 계산해 알람 설정점과 바로 비교합니다.

모델 선택

공정 재질에 맞춘
ScanIR3 분광 모델 선택

S335는 킬른 쉘, S350은 유리 강화·굽힘, S343·S344는 플라스틱 필름 압출, S330은 인쇄·코팅·건조 공정에 맞는 모델입니다. 파장이 대상 재질의 투과·복사 특성과 맞지 않으면 온도가 다르게 읽히므로, 대상 재질과 목표 온도를 먼저 정리한 뒤 모델을 고르세요. 필름은 3.43 µm 모델, 유리는 5 µm 모델이 기준입니다.

광학 분해능 D/170 읽는 법

D/170은 거리 170 mm마다 스팟 지름이 1 mm라는 뜻으로, 1.7 m 거리라면 스팟은 약 10 mm가 됩니다. D/33 모델은 같은 거리에서 스팟이 더 크므로, 작은 결함을 찾으려면 D/170 계열 모델을 선택하세요.

설치 환경

ScanIR3 냉각과 퍼지,
준비 시간 조건

주변 온도: 냉각 없이 0~50 °C에서 운용하며, 내부 히터 옵션으로 최저 -40 °C, 수랭으로 주변 180 °C까지 대응합니다.
유체 압력: 수냉 수압은 최대 15 bar, 에어 퍼지 공기압은 최대 3 bar입니다.
준비 시간: 기동한 뒤 측정할 수 있는 상태가 되기까지 30분이 걸립니다.

사양

ScanIR3 S330~S350
6개 모델 비교 사양

항목	S330	S335	S339	S343	S344	S350
온도 범위	20 ~ 350 °C	100 ~ 650 °C	100 ~ 800 °C	30 ~ 250 °C	100 ~ 350 °C	100 ~ 950 °C
분광 대역	3 ~ 5 µm	3.5 ~ 4.0 µm	3.9 µm	3.43 µm	3.43 µm	5 µm
광학 분해능	D/170	D/170	D/170	D/33	D/75	D/170

시리즈 공통 사양

항목	사양
스캔 속도	20 ~ 150 Hz
라인당 측정점	256점 (150 Hz까지) · 512점 (80 Hz) · 1024점 (40 Hz)
시야 · 응답 시간	90° · 20 ms
통신 · 입출력	이더넷 TCP/IP 10/100 Mbit/s · 아날로그/디지털 출력 모듈 (16 bit, 모듈당 2 ch)
환경	IP65 (IEC 60529) · 수랭 주변 180 °C까지 · 고온 외함으로 1090 °C 공정까지
전원	100 ~ 240 VAC
냉각 없는 주변 온도	0 ~ 50 °C
내부 히터 옵션 주변 온도	최저 -40 °C
내부 레이저 작동 온도	0 ~ 60 °C · 5 °C 미만 또는 50 °C 초과에서 자동 꺼짐
보관 온도	-25 ~ 65 °C
상대습도	10 ~ 90 % 비응결
충격	IEC 60068-2-27, 3축 · 11 ms 5 g · 6 ms 15 g
진동	IEC 60068-2-26, 3축 · 10 ~ 150 Hz · 20 Hz 이상 2 g
스캔 모터	MTBF 40,000 시간
수냉 수압	최대 15 bar
에어 퍼지 공기압	최대 3 bar
아날로그 신호 범위	0 ~ 20 mA · 4 ~ 20 mA · 0 ~ 10 V
디지털 출력	24 VDC 스위칭 · 모듈당 16채널
초점 거리	1.52 m 표준 · 맞춤 초점 가능
방사율 조정	0.1 ~ 1.0 디지털 조정
신호 처리	최대 · 최소 · 평균 · 피크/밸리 홀드 · 알람 설정점
준비 시간	30분
소프트웨어	ScanView Pro
선택 사양	내부 히터, 광섬유 인터페이스, 맞춤 초점, 고온 외함

활용 분야

재질별로 ScanIR3 모델을
나눠 적용하는 공정

킬른 쉘 — 시멘트·석회 가마 외벽 온도를 S335로 감시합니다.
유리 굽힘·강화 — 판유리 온도 분포를 S350으로 라인 전체에서 확인합니다.
플라스틱 필름 압출 — 필름 온도를 S343·S344로 공정 중 기록합니다.
인쇄·코팅·건조 — 건조 중인 표면 온도를 S330으로 한 줄씩 점검합니다.

선택 가이드

공정으로 고르는
ScanIR3 분광 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
킬른 쉘 외벽을 감시할 때	S335	100~650 °C 범위에 3.5~4.0 µm 대역, D/170 분해능을 갖춰 킬른 외벽의 핫스팟을 구분합니다.
유리 굽힘·강화 공정일 때	S350	100~950 °C 범위와 5 µm 대역으로 유리 표면에 맞습니다.
플라스틱 필름 압출일 때	S343 · S344	필름에 맞는 3.43 µm 대역이며, S343은 30~250 °C, S344는 100~350 °C로 필름 온도에 따라 고릅니다.
인쇄·코팅·건조일 때	S330	20~350 °C 범위의 3~5 µm 대역이라 낮은 온도의 인쇄·건조 표면에 맞습니다.
초당 300줄이 필요할 때	MP Linescanner	MP300이 최대 300 Hz로 스캔해 ScanIR3보다 빠른 라인을 따라갑니다.

구성·옵션

ScanIR3 기본 구성과
선택 사양

항목	내용
기본 구성	스캐너, 감지 헤드 케이블 1개, 프로세서 박스
소프트웨어	ScanView Pro
옵션	내부 히터, 광섬유 인터페이스, 맞춤 초점

ScanIR3와 함께 보는
공정용 열화상 장비

ScanIR3 분광 모델은 무엇을 기준으로 고릅니까?
대상 재질과 온도로 고릅니다. 필름은 3.43 µm 모델, 유리는 5 µm 모델처럼 파장이 재질에 맞아야 정확한 온도를 읽습니다.
라인스캐너의 광학 분해능 D/170은 어떻게 읽습니까?
거리 170 mm마다 스팟 지름이 1 mm라는 뜻입니다. 1.7 m 거리라면 스팟은 약 10 mm입니다.
ScanIR3를 고온 공정에도 설치할 수 있습니까?
네, 수랭을 쓰면 주변 180 °C까지, 고온 외함을 쓰면 1090 °C 공정까지 사용할 수 있습니다. 냉각수 압력은 최대 15 bar를 넘기지 마세요.
설치와 기동에는 시간이 얼마나 걸립니까?
기동 후 준비 시간은 30분입니다. 스캐너와 프로세서 박스는 감지 헤드 케이블 하나로 연결합니다.
ScanView Pro 소프트웨어로 무엇을 할 수 있습니까?
실시간 열화상을 보면서 온도를 분석할 수 있습니다. 오류 방지 알람은 기록으로 남습니다.
