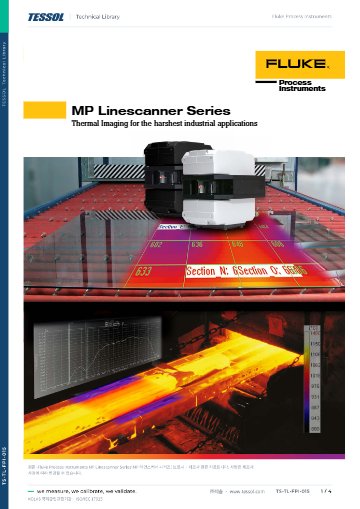

제품 자료: 브로셔

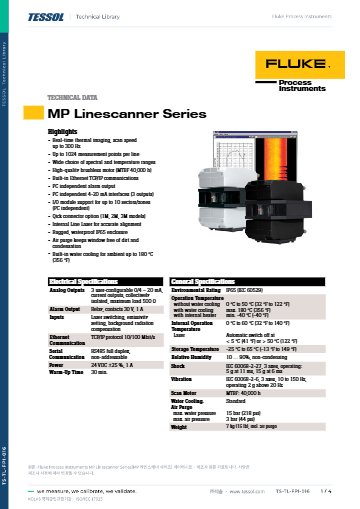

데이터시트

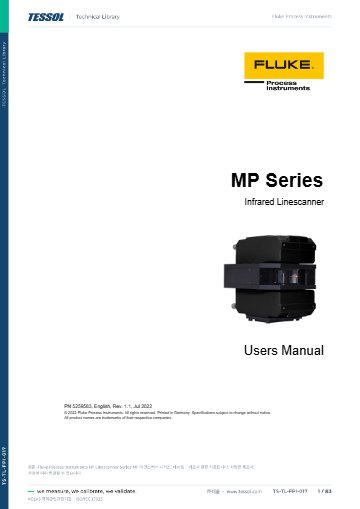

매뉴얼

제품문의 구매하기

움직이는 스트립의 국소 과열을
찾는 적외선 라인스캐너

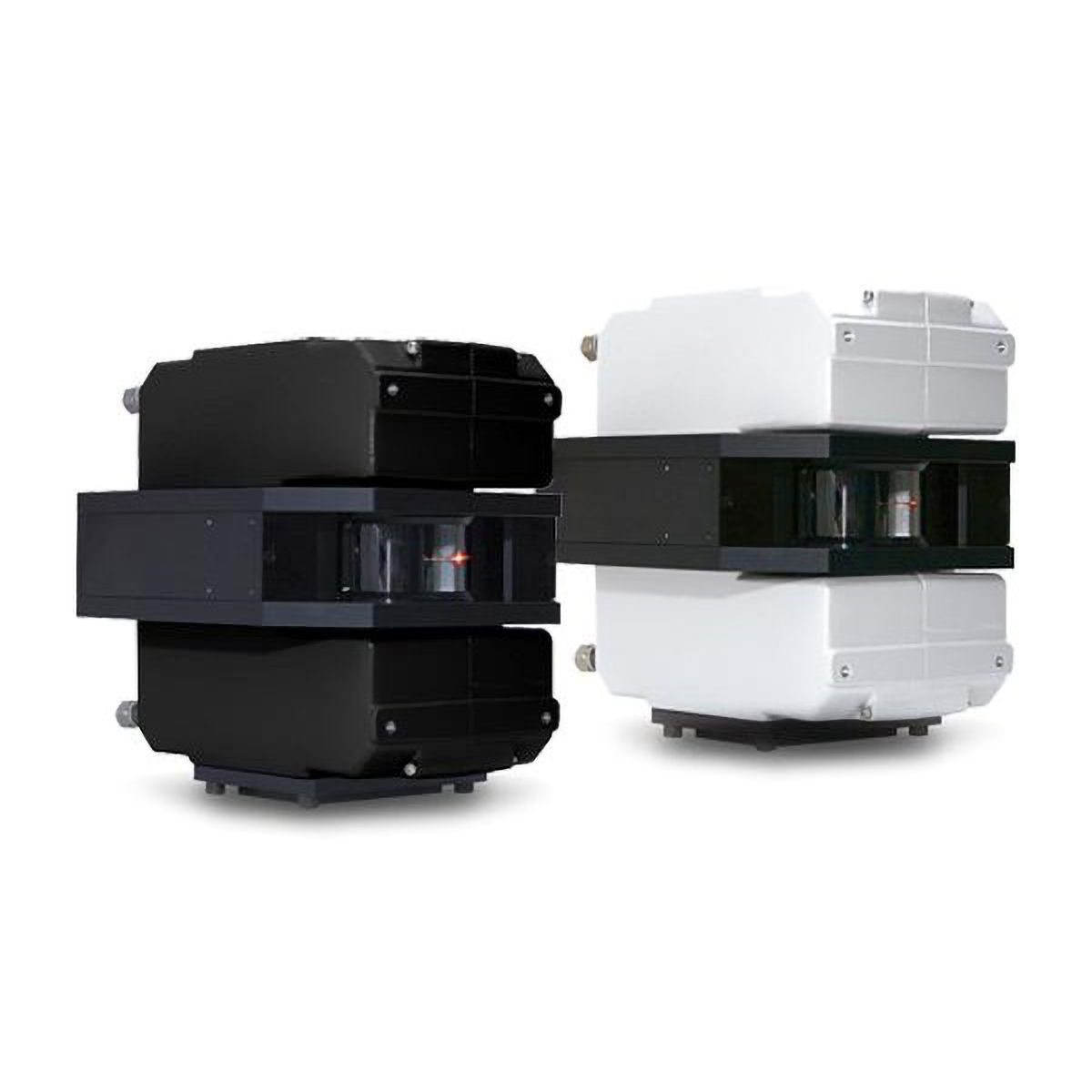

Fluke Process Instruments MP Linescanner 시리즈 (MP150 · MP300)

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke MP Linescanner는 회전 거울로 90° 폭을 스캔해 움직이는 필름·유리·금속 스트립의 폭 방향 온도 분포를 한 줄씩 측정하는 적외선 라인스캐너(Infrared Linescanner)입니다. MP150은 최대 150 Hz, MP300은 최대 300 Hz로 스캔합니다.

라인당 최대 1024점으로 나눠 측정하므로 폭 방향의 국소 과열을 놓치지 않습니다. 수냉과 에어 퍼지를 내장한 IP65 본체는 고온 라인 주변에서도 창을 깨끗하게 유지합니다. 4~20 mA 출력과 알람 릴레이로 PC 없이도 신호를 내보내는 이 스캐너는 (주)테솔이 국내에 공식 공급합니다.

300 Hz

MP300 최대 스캔 속도

1024점

라인당 최대 측정점

90°

스캔 시야

180 °C

수냉 사용 시 주변 온도

특징

움직이는 대상을 위한
MP 라인스캐너 구성

핵심 특징	현장에서 달라지는 점
실시간 컬러 열화상	움직이는 제품의 온도 분포를 화면에서 바로 확인할 수 있어 라인 조건을 바꾼 직후의 변화를 곧바로 파악합니다.
내장 라인 레이저	측정 위치를 레이저 선으로 표시하므로 설치 정렬 시간이 짧아집니다.
수냉식 · 에어 퍼지	수냉으로 고온 주변에서도 사용할 수 있고, 에어 퍼지가 창에 먼지와 응축이 쌓이지 않도록 막습니다.
아날로그 · 알람 출력	4~20 mA 출력 3개와 알람 릴레이로 PC를 거치지 않고 제어반에 신호를 전달합니다.
다중 I/O 모듈	최대 10개 구역의 I/O 모듈을 지원해 폭 방향 구역별 경보를 따로 걸 수 있습니다.
DataTemp DP · TCP/IP · OPC	레시피, 알람 기록, 열화상 타임랩스 재생을 지원하며, OPC 서버로 제어 시스템과 연동할 수 있습니다.

스캔 설정

MP150·MP300 스캔 속도와
라인당 점 수의 관계

라인당 점 수를 늘리면 스캔 속도가 낮아집니다. MP150은 256점에서 150 Hz까지, 512점에서 80 Hz, 1024점에서 40 Hz로 동작하고, MP300은 각각 300 Hz, 160 Hz, 80 Hz입니다. 폭 방향 해상도가 우선이면 1024점을, 빠른 라인 속도를 따라가야 하면 256점을 선택하세요.

측정 거리에 비례하는 스팟 크기

광학 분해능 170:1은 거리 170 mm마다 스팟 지름이 1 mm라는 뜻이므로, 거리 1.7 m에서는 스팟이 약 10 mm가 됩니다. 이 값은 90 % 에너지 기준입니다. 확인하려는 결함 폭보다 스팟이 작아지도록 설치 거리를 정하세요.

설치 환경

MP 라인스캐너 냉각 · 퍼지 · 전원
설치 조건

주변 온도: 수냉식 없이 0~50 °C에서 작동하며, 수냉식을 쓰면 최대 180 °C, 내부 히터를 넣으면 최저 -40 °C까지 대응합니다.
냉각수와 공기: 수압은 최대 15 bar, 에어 퍼지 공기압은 최대 3 bar입니다.
전원: 24 V DC ±25 %, 1 A입니다. 준비 시간은 30분이고, 무게는 에어 퍼지를 포함해 7 kg입니다.

사용 방법

MP Linescanner
이더넷 연결과 Telnet 명령

MP 라인스캐너는 이더넷 TCP/IP(10/100 Mbit/s) 또는 RS485로 PC에 연결하고 DataTemp DP(DTDP) 소프트웨어로 열화상과 알람을 확인합니다. IP 주소 같은 네트워크 설정은 Windows Telnet으로 스캐너 명령을 보내 바꿉니다.

소프트웨어·도구	하는 일
DataTemp DP (DTDP)	스캐너 런타임, 열화상 표시, 레시피·알람 로깅, OPC 서버
DTDP Configurator	스캔 속도·라인당 점 수·내부 섹터 설정
Windows Telnet 클라이언트	스캐너 명령 레벨 접속, IP·포트·게이트웨이 변경
RS232/485 컨버터	RS485 전이중 연결(기본 9600 baud, 8 데이터 비트, 패리티 없음, 1 정지 비트)

처음 연결하는 순서

순서	할 일
1	스캐너에 24 VDC(±25 %, 최대 1 A) 전원을 연결하고 M12-RJ45 이더넷 케이블로 PC와 연결합니다.
2	PC 네트워크 어댑터를 192.168.42.x(x는 30 제외), 서브넷 마스크 255.255.255.0, 게이트웨이 없음으로 설정하세요.
3	약 30초 초기화가 끝난 뒤 DataTemp DP를 실행해 스캐너 기본 주소 192.168.42.30에 연결합니다.
4	DTDP Configurator에서 스캔 속도와 라인당 점 수, 내부 섹터를 설정하세요.
5	PC 없이 4~20 mA 출력으로 운용하려면 내부 섹터를 설정한 뒤 DTDP를 한 번 실행해 설정을 보내고 종료합니다.

Telnet 스캐너 명령 예시

명령	하는 일
telnet	명령 프롬프트에서 스캐너에 접속(기본 192.168.42.30, 포트 2727)
IP	스캐너에 새 IP 주소 지정
PS	새 IP 주소를 스캐너에 영구 저장
RO0.0.0.0	게이트웨이 없음(기본값) 설정

IP를 바꾸기 전에 DTDP를 종료하세요. Windows 7은 Telnet 클라이언트가 기본으로 꺼져 있습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

이더넷과 RS485는 동시에 데이터 전송에 사용할 수 없습니다. 기본 포트 2727이 다른 장치와 겹치면 PO 명령으로 포트를 바꾸고, 정확한 측정값은 30분 예열 뒤에 확인하세요.

사양

MP150·MP300
스캔 속도와 분광 모델 사양

항목	MP150	MP300
최대 스캔 속도	150 Hz	300 Hz
라인당 256점	150 Hz까지	300 Hz까지
라인당 512점	80 Hz	160 Hz
라인당 1024점	40 Hz	80 Hz
모델 번호	MP150 / RAYTMP150	MP300

RAYTMP150 분광 버전별 사양

모델	스캔 속도	온도 범위	분광 응답	정확도	반복성	핫스팟 검출	측정 분해능
RAYTMP150MT	150 Hz	100 ~ 800 °C	3.9 µm	±0.5 % 또는 ±3 °C 중 큰 값	±1 °C	510:1	170:1
RAYTMP150G5	150 Hz	100 ~ 950 °C	5 µm	±0.5 % 또는 ±3 °C 중 큰 값	±1 °C	510:1	170:1
RAYTMP150P30	150 Hz	30 ~ 250 °C	3.43 µm	±3 °C	±1 °C	100:1	33:1
RAYTMP150P31	150 Hz	100 ~ 350 °C	3.43 µm	±3 °C	±1 °C	225:1	75:1
RAYTMP150LT	150 Hz	20 ~ 350 °C	3 ~ 5 µm	±2 °C	±1 °C	510:1	170:1
RAYTMP150HR	150 Hz	100 ~ 650 °C	3.5 ~ 4 µm	±0.5 % 또는 ±3 °C 중 큰 값	±1 °C	510:1	170:1

고온 M 시리즈 온도 범위

모델	스캔 속도	온도 범위
MP1501ML	150 Hz	600 ~ 1500 °C
MP1501MH	150 Hz	700 ~ 1800 °C
MP1502M	150 Hz	350 ~ 1500 °C
MP1503M	150 Hz	200 ~ 1500 °C
MP3001ML	300 Hz	650 ~ 1500 °C
MP3002M	300 Hz	400 ~ 1500 °C
MP3003M	300 Hz	250 ~ 1500 °C

시리즈 공통 사양

항목	사양
시야	90°
온도 한계	0 ~ 3000 °C (분광 버전별 범위는 위 표)
MP150 M 시리즈 분광 응답	MP1501ML · MP1501MH 1 µm · MP1502M 1.6 µm · MP1503M 2.4 µm
M 시리즈 정확도 · 반복성	±0.5 % 또는 ±3 °C 중 큰 값 · ±2 °C (MP150 M 시리즈)
M 시리즈 핫스팟 검출 · 측정 분해능	600:1 · 200:1 (MP150 M 시리즈)
출력 · 통신	0/4 ~ 20 mA 3개 (사용자 설정, 최대 부하 500 Ω) · 이더넷 TCP/IP 10/100 Mbit/s · RS485 전이중 (주소 지정 불가)
알람 출력	릴레이 접점 30 V · 1 A
디지털 입력	레이저 스위칭 · 방사율 설정 · 배경 방사선 보상
전원 · 환경	24 V DC ±25 %, 1 A · IP65 (IEC 60529) · 스캔 모터 MTBF 40,000 h
냉각	수냉 (주변 180 °C까지) · 에어 퍼지 기본
작동 온도	수냉식 없음 0 ~ 50 °C · 수냉식 최대 180 °C · 내부 히터 포함 최소 -40 °C
내장 레이저 작동 온도	0 ~ 60 °C · 5 °C 미만 또는 50 °C 초과 시 자동 꺼짐
보관 온도	-25 ~ 65 °C
상대 습도	10 ~ 90 % (비응축)
충격	IEC 60068-2-27 · 11 ms에 5 g · 6 ms에 15 g · 3축
진동	IEC 60068-2-6 · 10 ~ 150 Hz · 20 Hz 이상 2 g · 3축
냉각 수압	최대 15 bar (218 psi)
에어 퍼지 공기압	최대 3 bar (44 psi)
무게	7 kg (에어 퍼지 포함)
준비 시간	30 분
초점 거리	표준 1.52 m · 맞춤 초점 사용 가능
방사율	0.1 ~ 1.0 디지털 조정
신호 처리	최대 · 최소 · 평균 · 피크/밸리 홀드 · 경보 설정점 (소프트웨어로 추가 구성)
소프트웨어	DataTemp DP (OPC 서버 · 레시피 · 알람 로깅 · 타임랩스 재생)
전자파 적합성	EN 61326-1:2013 (산업용)

활용 분야

폭 방향 온도 편차를
관리하는 생산 라인

압출·필름 — 필름 폭 방향의 온도 편차를 한 줄씩 확인합니다.
유리·금속 스트립 — 움직이는 스트립의 가열 상태를 연속으로 기록합니다.
코팅·라미네이팅 — 코팅 라인의 폭 방향 온도 분포를 공정 제어에 반영합니다.
시멘트·킬른 쉘 — 로터리 킬른 표면 온도를 CS400 시스템과 연계해 감시합니다.

선택 가이드

공정 라인용
Fluke 적외선 스캐너 비교

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
초당 300줄 이상으로 빠른 라인을 볼 때	MP300	최대 스캔 속도 300 Hz이며 1024점도 80 Hz로 처리합니다.
분광 버전을 재질에 맞춰 폭넓게 고를 때	MP150 / MP300	3.43 µm 필름, 3.9 µm, 5 µm 유리, 3~5 µm LT 등 분광 버전 가운데 재질에 맞는 파장을 고를 수 있습니다.
6가지 분광 모델로 20~950 °C를 나눠 볼 때	ScanIR3	20~150 Hz 스캔에 S330~S350 여섯 모델로 구성되어 공정 재질별로 모델을 나눠 고르기 쉽습니다.
로터리 킬른 쉘 전체를 감시할 때	CS400	MP 라인스캐너를 바탕으로 한 킬른 쉘 열화상 시스템이라 회전하는 킬른 외벽 전체를 한 화면에 담습니다.

구성·옵션

MP 라인스캐너 구성 요소와
선택 사양

항목	내용
모델	MP150 (최대 150 Hz) · MP300 (최대 300 Hz)
분광 버전	재질에 맞는 분광 버전으로 선택: 3.43 µm 필름 · 3.9 µm · 5 µm 유리 · 3 ~ 5 µm LT 등
냉각 · 외함	수냉식 (최대 15 bar) · 에어 퍼지 (최대 3 bar) · 방수 하우징 옵션
소프트웨어	DataTemp DP (OPC 서버 · 레시피 · 알람 로깅)
선택 사양	ISO 교정 성적서(XXXTMP150CERT) · 마운팅 베이스 · 서모스탯 · 광섬유 컨버터
구성	사전 연결 케이블 (표준 PC 네트워크 연결)

측정 정확도를 뒷받침하는 교정 성적서는 선택 사양으로 주문합니다. 국내 정기 교정은 (주)테솔이 KOLAS 인정 범위로 가능한지 확인한 뒤 안내해 드립니다.

MP 라인스캐너와 함께 보는
공정용 열화상 장비

MP150과 MP300은 무엇이 다릅니까?
최대 스캔 속도가 다릅니다. MP150은 150 Hz, MP300은 300 Hz이며, 같은 점 수라면 MP300이 두 배 빠르게 스캔합니다.
MP 라인스캐너의 온도 범위는 어떻게 선택합니까?
대상 재질에 맞는 분광 버전으로 정합니다. 필름은 3.43 µm, 유리는 5 µm 버전이 대표적입니다.
MP 라인스캐너를 고온 라인 주변에 설치할 수 있습니까?
네, 수냉식으로 주변 180 °C까지 사용할 수 있고 에어 퍼지는 기본으로 갖췄습니다. 냉각수 수압은 최대 15 bar를 넘기지 마세요.
적외선 라인스캐너를 PC 없이도 운용할 수 있습니까?
네, 4~20 mA 출력 3개와 알람 릴레이가 PC 없이 신호를 내보냅니다. 열화상 확인과 기록에는 DataTemp DP 소프트웨어를 사용하세요.
MP150을 설치할 때 정렬은 어떻게 합니까?
내장 라인 레이저로 측정 위치를 맞춥니다. 표준 초점 거리는 1.52 m이며, 맞춤 초점도 선택할 수 있습니다.
