TC Direct 818-158 온도센서

MODEL: 818-158
브랜드: TC
제품 자료: TC 카탈로그

종합 카탈로그

제품문의 구매하기

105 °C까지 쓰는 PVC 절연
평형 트윈 열전대 케이블

TC Direct 818-158 KX · 818-218 TX 평형 트윈 열전대 케이블

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 818-158과 818-218은 7/0.2 mm 도체 두 가닥을 나란히 놓고 PVC 외피로 감싼 평형 트윈 열전대 연장 케이블(열전대 보상도선)입니다. 818-158은 KX형 녹색 외피, 818-218은 TX형 갈색 외피이며, 열전대 센서를 계측기와 제어기까지 연결하는 배선에 사용합니다.

내열 PVC 절연으로 105 °C까지 IEC 60584-1 Class 2를 만족하고, 절연 색은 IEC 60584-3:2007 기준이라 양극과 음극을 색으로 구분합니다. 이 케이블은 200 m 릴 단위이며, (주)테솔이 국내에 공식 공급합니다.

200 m

릴 단위 공급 길이

105 °C

PVC 절연 허용 온도

Class 2

IEC 60584-1 등급

7/0.2 mm

도체 구성

특징

색상으로 극성을 구분하는
평형 트윈 구조

핵심 특징	현장에서 달라지는 점
평형 트윈 구조	두 도체를 나란히 놓고 전체를 외피로 감싸 배선 작업과 고정이 단순합니다.
KX 색상 코드	녹색 외피에 녹색 양극, 흰색 음극이라 K형 센서 배선의 극성을 눈으로 확인합니다.
TX 색상 코드	갈색 외피에 갈색 양극, 흰색 음극이라 T형 센서 배선으로 쉽게 구분됩니다.
PVC 절연	내열 PVC 절연이라 일반 설비의 연장 배선에 알맞습니다.
IEC 색상 코드 기준	절연 색이 IEC 60584-3:2007을 따라 계측기 규격과 어긋나지 않습니다.
단자 연결 용이	커넥터 시스템과 계측기 뒷면 단자에 그대로 연결할 수 있습니다.

배선 선택

절연 온도와
릴 길이 선택

두 케이블 모두 PVC 절연이라 일반 온도대의 배선에 알맞습니다. 이보다 높은 온도 구간에는 PFA 절연(250 °C까지)이나 유리섬유 절연(480 °C까지)을 가진 같은 계열 케이블이 필요하므로 배선 경로의 온도 조건을 먼저 확인하세요.

같은 계열은 25 m, 50 m, 100 m, 200 m 릴로 공급됩니다. 배선 길이가 정해진 현장은 필요한 길이의 릴을, 여러 계측 지점을 이어야 하는 설비는 200 m 릴을 선택해 잘라 사용합니다.

극성을 색으로 확인하는 단자 연결

녹색 양극과 흰색 음극을 계측기 뒷면 단자의 + , − 표시에 맞춰 체결합니다. 외피 색이 같은 KX와 KCB는 색만으로 구분되지 않으므로 라벨로 형을 확인하세요.

사양

2개 모델 비교와
818-158·818-218 사양

항목	818-158	818-218
형	KX	TX
도체	7/0.2 mm	7/0.2 mm
절연	PVC 평형 트윈, 105 °C	PVC 평형 트윈, 105 °C
등급	Class 2 (IEC 60584-1, 105 °C까지)	Class 2 (IEC 60584-1, 105 °C까지)
릴	200 m	200 m
외피 · 양극 색	녹색	갈색
음극 색	흰색	흰색
색상 코드 기준	IEC 60584-3:2007	IEC 60584-3:2007

시리즈 공통 사양

항목	사양
구조	절연 도체 2개를 평평하게 놓고 외피로 감싼 평형 트윈
도체 구성	7/0.2 mm
절연	내열 PVC, 105 °C
허용오차 등급	IEC 60584-1 Class 2 (105 °C까지)
색상 코드 기준	IEC 60584-3:2007
공급 길이	릴 단위
연결	커넥터 시스템, 계측기 뒷면 단자

활용 분야

열전대 연장 배선이
필요한 설비

센서-계측기 연결 — 열전대 센서를 계측기나 제어기까지 잇는 배선에 사용합니다.
일반 설비 — 일반 온도대의 열전대 연장 배선에 사용합니다.
제어반 단자 연결 — 계측 패널 뒤 단자에 열전대 선을 연결합니다.
다지점 배선 — 여러 센서의 선을 모아 계측기로 전달합니다.

선택 가이드

센서 형별
권장 케이블

이럴 때 (현장 조건)	권장 모델	선택 이유
K형 센서를 연장할 때	818-158 (KX)	녹색 외피, 녹색 양극과 흰색 음극입니다.
T형 센서를 연장할 때	818-218 (TX)	갈색 외피, 갈색 양극과 흰색 음극입니다.
PVC 허용 온도를 넘는 배선일 때	PFA · 유리섬유 절연 계열	250 °C 또는 480 °C까지 견디는 같은 계열 케이블입니다.

구성·옵션

릴 길이별
품번 목록

릴 길이	KX (녹색)	TX (갈색)
25 m	818-152	818-212
50 m	818-154	818-214
100 m	818-156	818-216
200 m	818-158	818-218

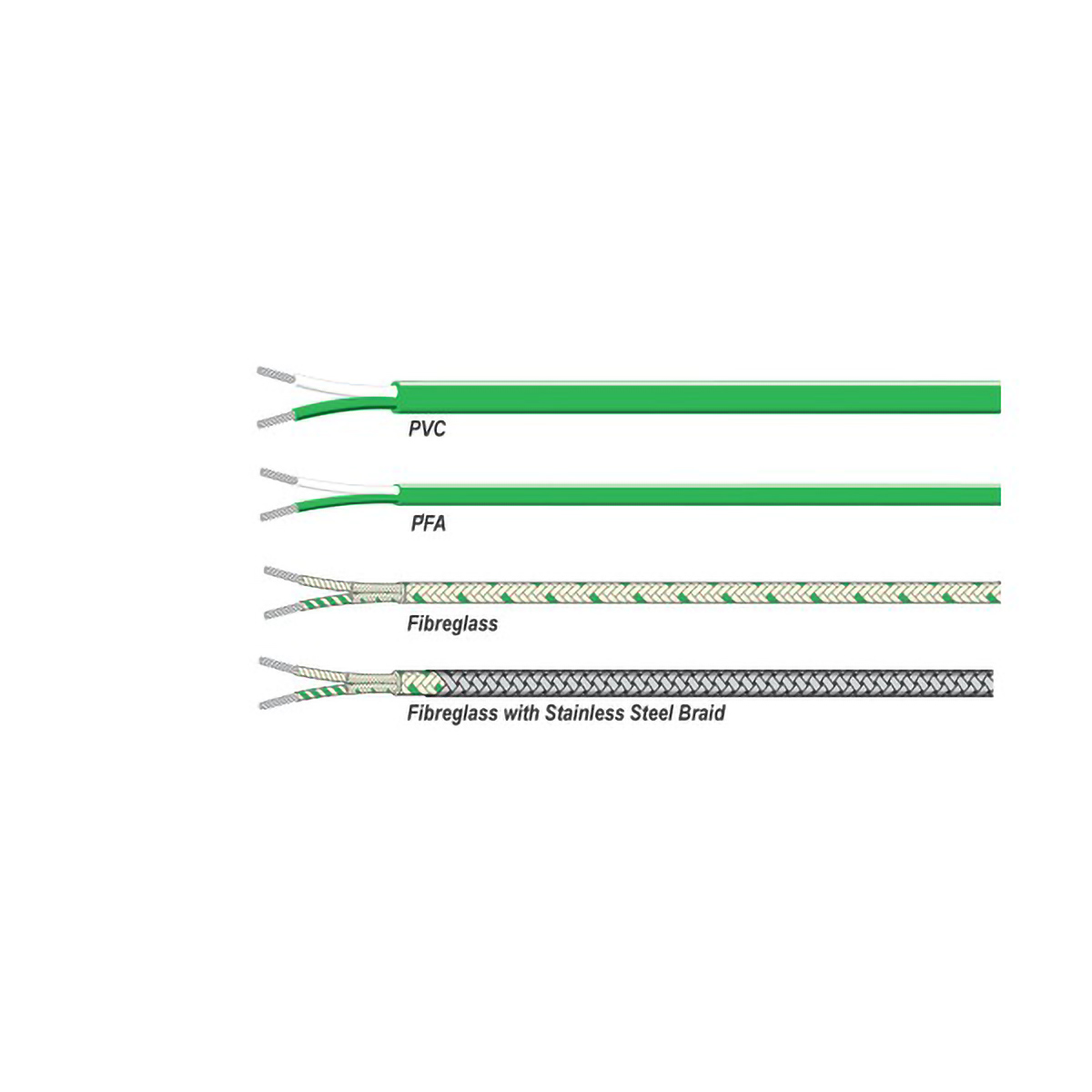

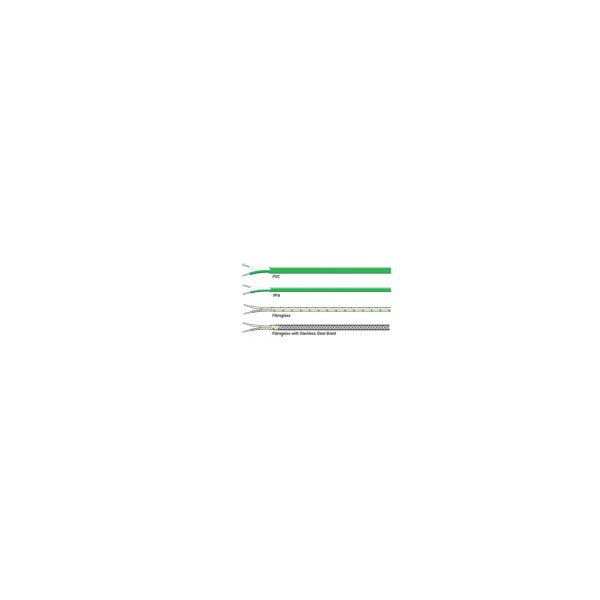

PVC와 유리섬유 등 피복 종류별 열전대 케이블

818-158·818-218과 함께 보는
TC Direct 제품

818-158(KX)과 818-218(TX)은 어떻게 구분합니까?
외피 색으로 구분합니다. KX는 녹색 외피에 녹색 양극, TX는 갈색 외피에 갈색 양극이고 음극은 모두 흰색입니다.
818-158 케이블을 105 °C를 넘는 곳에서도 사용할 수 있습니까?
아닙니다. PVC 절연의 허용 온도를 넘는 구간에는 PFA 절연(250 °C까지)이나 유리섬유 절연(480 °C까지) 계열을 선택하세요.
818-158을 릴보다 짧은 길이로도 주문할 수 있습니까?
같은 계열은 25 m, 50 m, 100 m, 200 m 릴로 구성됩니다. 필요한 길이에 맞는 릴을 선택해 현장에서 자르세요.
KX 케이블을 K형 센서의 연장선으로 직접 연결할 수 있습니까?
네, 연결할 수 있습니다. 센서의 극성과 케이블 색상을 맞춰 체결하며, 같은 외피 색의 KCB와 혼동하지 않도록 형 표시를 확인하세요.
