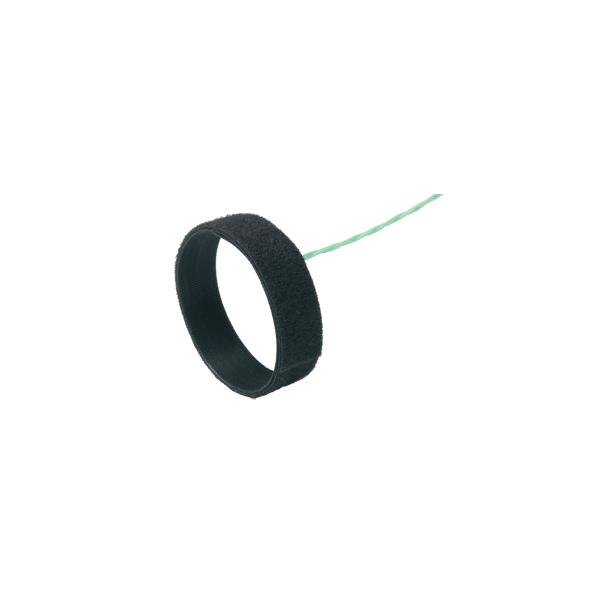

TC Direct 401-700 밴드형 온도센서

MODEL: 401-700
브랜드: TC
제품 자료: TC 카탈로그

종합 카탈로그

제품문의 구매하기

배관·판재·철 구조물에 맞춰
고르는 표면 부착 열전대

TC Direct 401-700 · 401-710 · 410-050 표면 부착형 열전대

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 401-700·401-710·410-050은 표면 부착형 열전대(표면 온도 센서) 3종입니다. 배관을 감아 고정하는 벨크로 밴드형, 얇은 판과 부품을 무는 악어클립형, 철 구조물에 붙이는 고온 자석형으로 구성되며, 열전대 형은 K·J·T 가운데 선택하고 자석형은 N형까지 갖춥니다.

측정 범위는 밴드형 -100~+150 °C, 클립형 -50~+300 °C, 자석형 -10~+300 °C로 나뉘므로, 배관 점검부터 가열 설비 외판까지 고정 방식만 바꿔 대응합니다. 이 표면 열전대 3종은 (주)테솔이 국내에 공식 공급합니다.

3가지

밴드 · 악어클립 · 자석 고정 방식

-100 ~ +150 °C

벨크로 밴드형 측정 범위

-50 ~ +300 °C

악어클립형 측정 범위

-10 ~ +300 °C

고온 자석형 측정 범위

특징

표면에 맞춰 고르는
고정 방식

핵심 특징	현장에서 달라지는 점
벨크로 밴드 고정	배관 둘레에 감아 고정하므로 점검 지점을 바꿔 가며 설치와 철거를 반복할 수 있습니다.
접지형 접합부	접합부가 배관에 직접 닿도록 만들어 표면 온도에 대한 반응이 빨라집니다.
악어클립 직접 접촉	클립 끝이 면에 직접 닿아 얇은 판과 부품의 표면 온도를 빠르게 측정합니다.
고온 자석 부착	자성이 있는 철 면에 자석으로 붙여 공구 없이 측정합니다.
유리섬유 절연 리드	클립형과 자석형 리드는 유리섬유 절연에 스테인리스 오버브레이드를 씌워 마모에 견딥니다.
형 선택	밴드형과 클립형은 K·J·T, 자석형은 K·J·T·N 중에서 계측기에 맞춰 고릅니다.

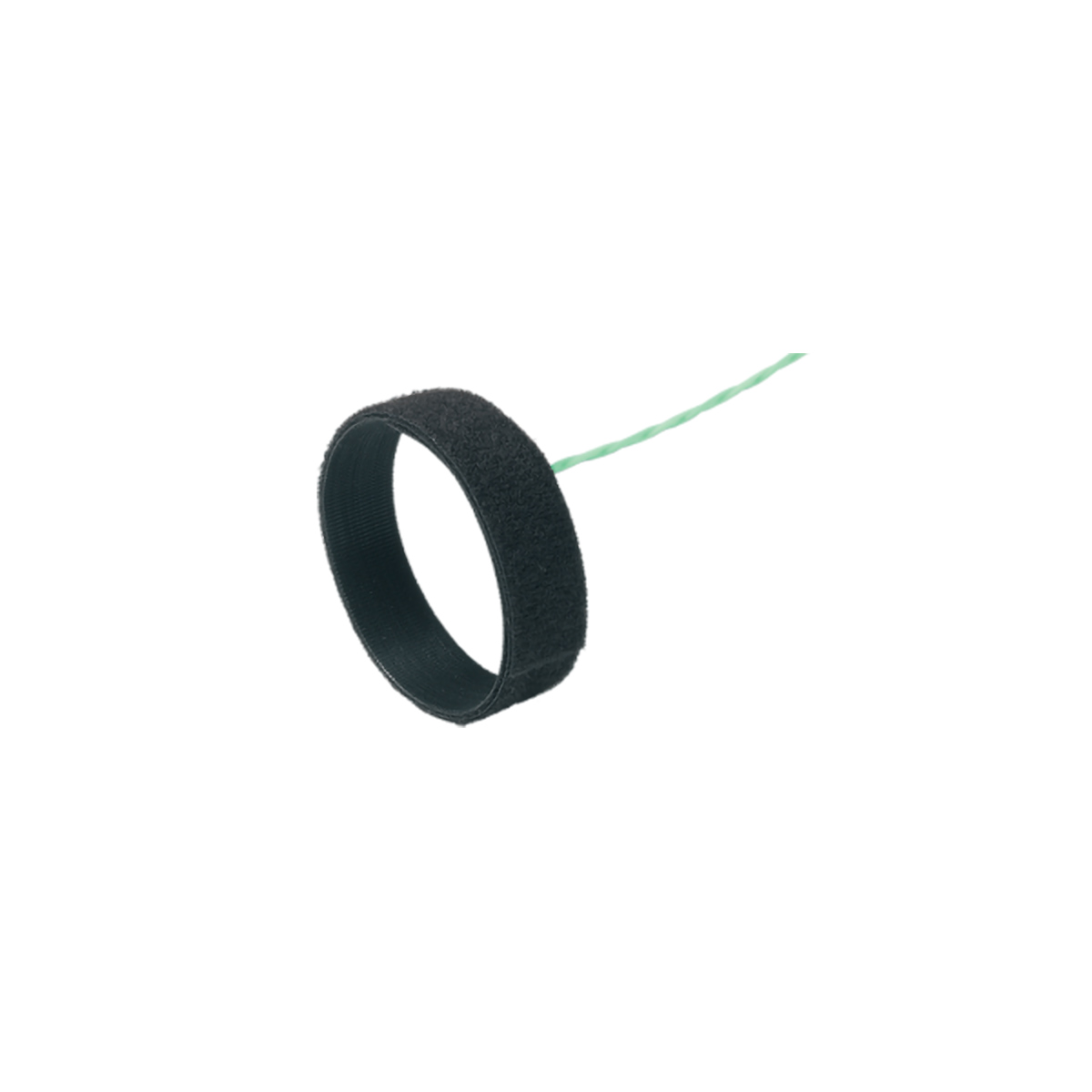

벨크로 밴드로 고정하는 밴드형 온도센서

고정 방식

고정 방식별
적용 조건

401-700은 지름 10~150 mm 배관에 감아 사용하며 1 m PFA 리드 끝의 미니어처 플러그로 계측기에 연결합니다. 401-710은 두께 또는 지름 6 mm까지의 대상을 물어 고정하므로 얇은 판과 소형 부품에 적합합니다.

410-050은 철 면에 붙는 자석형이라 비자성 면에는 부착되지 않습니다. 자석 크기는 지름 29 mm에 두께 8.5 mm이며 리드 길이는 2 m입니다.

철 구조물 외판에 붙이는 고온 자석형

자석 하단의 접합부가 철 면에 밀착해 표면 온도를 읽습니다. 설비 가동 중에도 위치를 옮겨 붙이므로 여러 지점을 차례로 점검하는 현장에 적합합니다.

사양

고정 방식 3개 모델
비교와 공통 사양

항목	401-700	401-710	410-050
고정 방식	벨크로 밴드	악어클립	고온 자석
열전대 형	K · J · T 중 선택	K · J · T 중 선택	K · J · T · N 중 선택
측정 범위	-100 ~ +150 °C	-50 ~ +300 °C	-10 ~ +300 °C
접합부	접지형	해당 없음	접지형
대상 크기	배관 지름 10 ~ 150 mm	두께 또는 지름 6 mm까지	자성 철 면
리드	1 m PFA	1 m 유리섬유 + 스테인리스 오버브레이드	2 m 유리섬유 + 스테인리스 오버브레이드
부착부 크기	해당 없음	해당 없음	자석 지름 29 mm × 두께 8.5 mm
종단	미니어처 플러그	해당 없음	해당 없음

시리즈 공통 사양

항목	사양
분류	표면 부착형 열전대
측정 대상	배관, 판재, 철 구조물의 표면 온도
형별 품번	401-700 K · 401-703 J · 401-706 T / 401-710 K · 401-713 J · 401-716 T / 410-050 K · 410-055 J · 410-060 T · 410-065 N

활용 분야

표면 온도 점검이
필요한 설비

배관 표면 점검 — 밴드형을 감아 배관의 표면 온도를 점검합니다.
얇은 판과 부품 — 클립형으로 물어 표면 온도를 측정합니다.
철제 설비 외판 — 자석형을 붙여 가열 설비의 외판 온도를 읽습니다.
다지점 순회 점검 — 여러 배관 지점을 차례로 점검하는 현장에서 사용합니다.

선택 가이드

대상 표면별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
배관을 감아 고정하고 싶을 때	401-700	벨크로 밴드로 지름 10~150 mm 배관에 고정합니다.
얇은 판이나 부품을 집어 측정할 때	401-710	두께 6 mm까지 무는 악어클립형입니다.
철 구조물에 붙여 최대 300 °C까지 측정할 때	410-050	고온 자석으로 부착하고 N형까지 선택할 수 있습니다.

구성·옵션

구성품과
형별 품번

모델	열전대 형	품번
벨크로 밴드 열전대	K	401-700
벨크로 밴드 열전대	J	401-703
벨크로 밴드 열전대	T	401-706
악어클립 열전대	K	401-710
악어클립 열전대	J	401-713
악어클립 열전대	T	401-716
고온 자석 열전대	K	410-050
고온 자석 열전대	J	410-055
고온 자석 열전대	T	410-060
고온 자석 열전대	N	410-065

함께 보는
TC Direct 표면 센서

401-700과 410-050의 열전대 형은 어떻게 선택합니까?
사용하는 계측기가 지원하는 형에 맞춥니다. 밴드형과 클립형은 K·J·T, 자석형은 N을 더한 네 가지 중에서 품번으로 구분해 주문하세요.
410-050 자석형은 모든 금속 표면에 붙습니까?
자성이 있는 철 면에만 붙습니다. 알루미늄이나 스테인리스 오스테나이트계처럼 자성이 없는 표면에는 밴드형이나 클립형을 선택하세요.
401-700 밴드형으로 어느 배관까지 고정할 수 있습니까?
지름 10~150 mm 배관에 감아 고정합니다. 접합부가 배관에 직접 닿는 접지형이라 표면 온도에 빠르게 반응합니다.
계측기까지 거리가 멀면 어떻게 연장합니까?
열전대 연장선과 커넥터를 사용합니다. 코일 연장선 832 시리즈가 K·T·J형 1~10 m 길이로 구성되어 있습니다.
