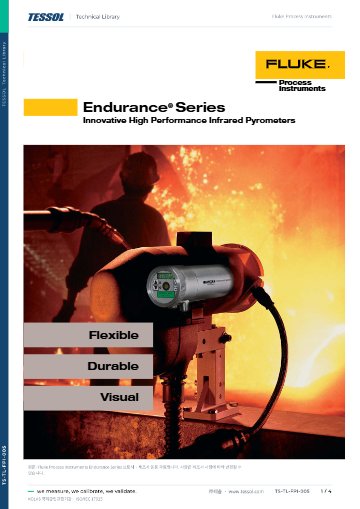

제품 자료: 브로셔

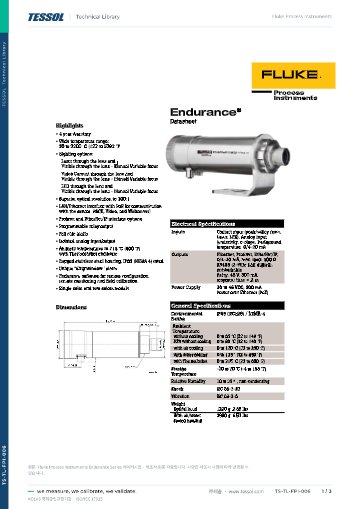

데이터시트

제품문의 구매하기

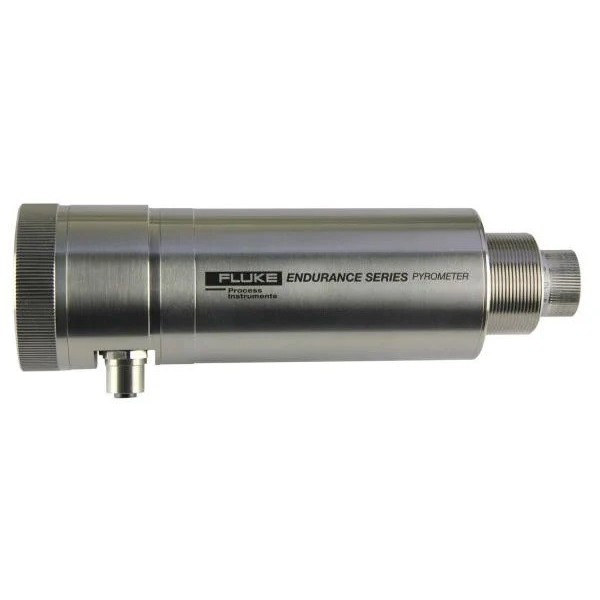

작은 금속의 빠른 온도 변화를
읽는 고온 파이로미터

Fluke Process Instruments Endurance 시리즈 적외선 파이로미터

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke Process Instruments의 Endurance 시리즈는 1색·2색 일체형과 광섬유형을 갖춘 고온 적외선 파이로미터입니다. 50~3200 °C를 측정하며, 최대 광학 해상도 300:1과 2~25 ms 응답으로 작고 빠르게 변하는 금속 대상의 온도를 읽습니다.

대상 크기와 주변 먼지, 설치 공간에 따라 일체형과 광섬유형, 1색과 2색을 조합해 고를 수 있으며 4년 보증이 포함됩니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

0.6 mm

최소 측정 스팟

300:1

최대 광학 해상도

2 ms

가장 빠른 모델의 응답 시간

4년

보증 기간

특징

측정 방식과 광학으로 고르는
Endurance 적외선 고온계

핵심 특징	현장에서 달라지는 점
1색 · 2색 선택	시야가 깨끗하면 1색, 먼지나 수증기가 있으면 2색을 골라 신호 감쇠의 영향을 줄일 수 있습니다.
광섬유 헤드	광학 헤드만 접근이 어려운 곳에 두고 전자 하우징은 떨어진 곳에 설치할 수 있습니다.
고해상도 광학	최대 300:1 해상도와 0.6 mm 최소 스팟으로 작은 대상도 측정할 수 있습니다.
빠른 응답	일부 모델은 2 ms(95%)로 빠르게 변하는 온도를 놓치지 않고 기록합니다.
LED · 비디오 조준	모델에 따라 LED와 비디오로 시야를 확인할 수 있어 겨냥 오차가 줄어듭니다.
필드버스 옵션	Profinet과 EtherNet/IP로 제어 시스템에 직접 연결합니다.

방식 선택

일체형과 광섬유형,
1색과 2색 방식 선택

일체형은 설치가 간단하고, 광섬유형은 헤드를 떼어 따로 설치합니다. 1색은 대상이 스팟을 꽉 채우고 시야가 깨끗할 때 맞습니다. 먼지나 수증기로 신호가 약해지거나 대상이 스팟보다 작다면 2색을 검토하세요.

일체형 1색 — E1M · E2M · E3M이며 50~3000 °C를 측정합니다.
일체형 2색 — E1R · E2R이며 1.0 µm와 1.6 µm 파장을 사용합니다.

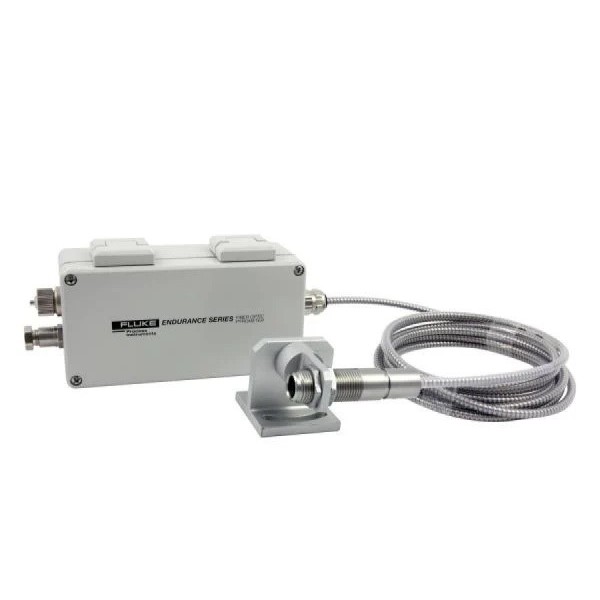

광섬유형 — EF1R · EF2R · EF1M · EF2M이며 접근이 어려운 대상에 맞습니다.

유도 가열 설비처럼 전자파 간섭이 강한 곳에는 광섬유형이 맞습니다. 2색은 두 파장의 신호 비율로 온도를 계산하므로 신호가 줄어도 측정값이 안정적입니다.

광학·조준

Endurance 렌즈 초점과
조준 방식

렌즈 세 가지와 조준 옵션

렌즈는 초점 거리에 따라 F2(600 mm~무한대), F1(300~600 mm), F0(190~300 mm)로 나뉩니다. 렌즈 관통 조준이 기본이며, 모델에 따라 레이저, LED, 비디오 조준을 더할 수 있습니다. 최소 스팟은 0.6 mm입니다.

설치 환경

설치 주위 온도와
고온 보호 액세서리

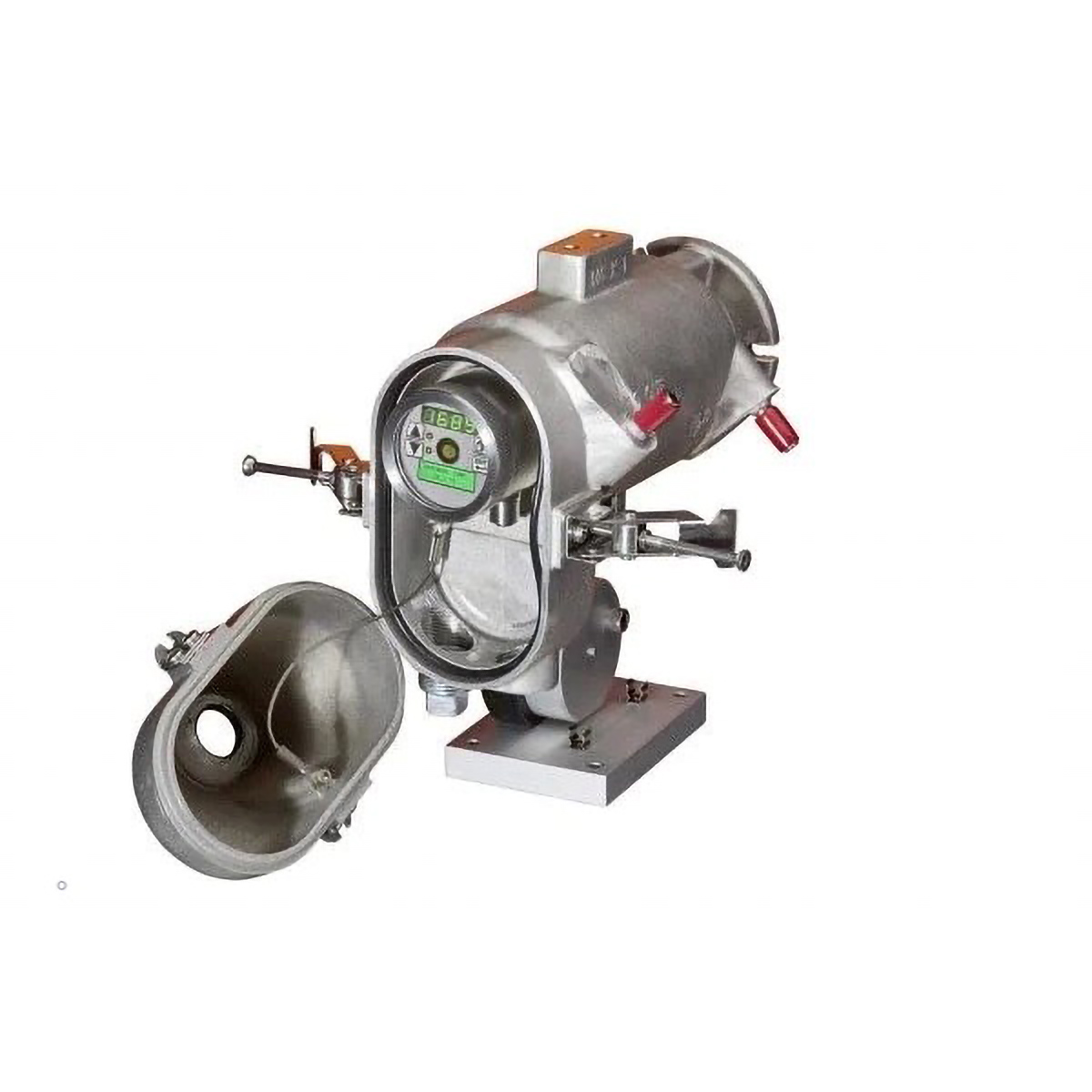

일체형은 주위 65 °C까지, 광섬유 헤드는 냉각 없이 315 °C까지 설치할 수 있습니다. 일체형을 더 뜨거운 곳에 두려면 ThermoJacket(E-TJ1, 315 °C)이나 전자부 냉각판(E-CP, 150 °C)을, 광섬유 헤드를 고온 구역에 두려면 고온 하우징(E-FOXH3 · E-FOXH6)을 더하세요. 통신은 아날로그, RS485, 이더넷, Profinet, EtherNet/IP이며 릴레이 출력과 PoE 인젝터는 옵션입니다.

사양

Endurance 모델별 범위·광학과
정확도·응답

모델	측정 방식	온도 범위	분광 응답	광학 해상도 (D:S)
E1RL · E1RH	일체형 2색 (1색 병용)	E1RL 600 ~ 1800 °C (1색 550 ~ 1800 °C), E1RH 1000 ~ 3200 °C	1.0 µm	E1RL 100:1, E1RH 150:1
E2RL	일체형 2색	250 ~ 1200 °C	1.6 µm	75:1
E1ML · E1MH	일체형 1색	E1ML 400 ~ 1740 °C, E1MH 540 ~ 3000 °C	1.0 µm	160:1 · 300:1
E2ML · E2MM · E2MH	일체형 1색	E2ML 250 ~ 1100 °C, E2MM 250 ~ 1400 °C, E2MH 450 ~ 2250 °C	1.6 µm	160:1 · 300:1
E3ML · E3MH	일체형 1색	E3ML 50 ~ 1000 °C, E3MH 150 ~ 1800 °C	2.4 µm	E3ML 100:1, E3MH 300:1
EF1RL · EF1RM · EF1RH	광섬유 2색	500 ~ 1100 °C · 700 ~ 1500 °C · 1000 ~ 3200 °C	1.0 µm	20:1 · 65:1
EF2RL · EF2RH	광섬유 2색	275 ~ 1300 °C · 350 ~ 1300 °C	1.6 µm	20:1 · 40:1
EF1ML · EF1MM · EF1MH	광섬유 1색	475 ~ 900 °C · 800 ~ 1900 °C · 1200 ~ 3000 °C	1.0 µm	20:1 · 100:1
EF2ML · EF2MH	광섬유 1색	250 ~ 800 °C · 400 ~ 1700 °C	1.6 µm	20:1 · 40:1

모델군	시스템 정확도 (23 ±5 °C, ε = 1.0)	반복성	응답 시간 (95%)
E1R	±(0.5% + 2 °C)	±(0.3% + 1 °C)	10 ms
E2R	270 °C 이상 ±(0.5% + 2 °C)	±(0.3% + 1 °C)	20 ms
E1M	E1ML 450 °C 이상, E1MH 650 °C 이상: ±(0.3% + 1 °C), 그 미만: ±(2% + 2 °C)	±(0.1% + 1 °C)	2 ms
E2M	E2ML ±(0.3% + 2 °C), E2MM 350 °C 이상 ±(0.3% + 2 °C), 350 °C 미만 ±(1% + 2 °C), E2MH ±(0.3% + 1 °C)	±(0.1% + 1 °C)	2 ms
E3M	E3ML 100 °C 이상 ±(0.3% + 1 °C), 100 °C 미만 ±(1% + 2 °C), E3MH ±(0.3% + 1 °C)	±(0.1% + 1 °C)	20 ms
EF1R	±(0.3% + 2 °C)	±1 °C	10 ms
EF2R	±(0.5% + 2 °C)	±1 °C	25 ms
EF1M	±(0.3% + 2 °C)	±1 °C	2 ms

시리즈 공통 사양

항목	사양
전체 측정 범위	50 ~ 3200 °C
방사율 · E-slope	방사율 0.100 ~ 1.100, E-slope 0.850 ~ 1.150 (2색)
온도 분해능	디지털 출력 0.1 °C, 전류 출력 0.03 °C 미만 (16비트)
신호 처리	피크 홀드, 밸리 홀드, 평균, 주위 배경 온도 보상
렌즈 옵션	F2: 600 mm ~ 무한대, F1: 300 ~ 600 mm, F0: 190 ~ 300 mm
최소 스팟	0.6 mm
조준	렌즈 관통 조준 기본, 레이저 · LED · 비디오 옵션 (모델별)
주위 온도	일체형 65 °C, 광섬유 헤드 315 °C, ThermoJacket E-TJ1 315 °C, 전자부 냉각판 E-CP 150 °C
고온 하우징	E-FOXH3 · E-FOXH6, 450 °C 이하, 호스 3 m · 6 m
통신	아날로그, RS485, 이더넷, Profinet, EtherNet/IP, 릴레이 출력, PoE 인젝터 (옵션)
전원	24 VDC 1.3 A (E-SYSPS), 24 VDC 1.1 A (E-PS), 100/240 VAC
외함	스테인리스 스틸, IP65 (NEMA-4)
규격	EMC 2014/30/EU, RoHS 2011/65/EU, EN 61326-1:2013, EN 50581:2012
보증	4년

활용 분야

고온 금속 공정과
유도 가열 현장

유도 가열 설비 — 전자파 간섭이 강한 곳에 광섬유 헤드를 두고 온도를 측정합니다.
먼지·수증기가 많은 공정 — 2색 방식으로 신호 감쇠의 영향을 줄입니다.
빌릿·주조·압연 — 고온 금속 표면을 떨어진 위치에서 측정합니다.
좁은 설비 안쪽 — 광섬유 헤드만 넣어 떨어진 곳에서 원격으로 측정합니다.

선택 가이드

공정 조건으로 고르는
Endurance 구성

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
시야가 깨끗한 고온 금속 표면	E1M · E2M	1색에 최대 300:1 해상도와 2 ms 응답을 갖춰 깨끗한 시야에서 작은 고온 대상을 빠르게 읽습니다.
먼지·수증기로 신호가 약해지는 공정	E1R · E2R	2색 비율 방식으로 감쇠의 영향을 줄이므로 먼지나 수증기가 있는 시야에 맞습니다.
유도 가열 주변, 좁은 설비 내부	EF 광섬유형	광학 헤드만 설치하고 전자 하우징은 멀리 두므로 좁은 공간에도 설치할 수 있습니다.
저온 대역(50 ~ 1800 °C)의 큰 대상	E3M	2.4 µm 파장으로 낮은 온도 대역을 덮습니다.
파장별 모델을 폭넓게 비교할 때	Thermalert 4.0	일체형 모델군에서 파장을 골라 비교할 수 있어 공정에 맞는 파장을 찾기 쉽습니다.

구성·옵션

Endurance 일체형·광섬유형
구성

구분	내용
일체형	E1R · E2R · E1M · E2M · E3M (1색 · 2색)
광섬유형	EF1R · EF2R · EF1M · EF2M
렌즈	F0 · F1 · F2
조준 · 보조	레이저 · LED · 비디오 · PoE 인젝터
보호	ThermoJacket E-TJ1 · 냉각판 E-CP · 고온 하우징 E-FOXH3 · E-FOXH6
보증	4년

교정 연계

고온 공정의 온도 기준이 되는 센서는 교정 주기를 정해 두고 읽음값 편차를 정기적으로 점검하세요. 국내 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

Endurance와 함께 보는
고온 적외선 장비

Endurance 1색과 2색 가운데 무엇을 선택해야 합니까?
대상이 스팟을 꽉 채우고 시야가 깨끗하면 1색, 먼지나 수증기가 있거나 대상이 작으면 2색이 맞습니다. 공정 조건을 알려 주시면 맞는 방식을 정해 드립니다.
적외선 고온계를 유도 가열 설비 옆에 설치할 수 있습니까?
네, 광섬유형이라면 설치할 수 있습니다. 광섬유형은 전자파 간섭이 강한 유도 가열 주변에 맞으며, 광섬유 헤드는 냉각 없이 315 °C까지 견딥니다.
Endurance 시리즈의 정확도는 어느 정도입니까?
모델마다 다릅니다. E1R은 ±(0.5% + 2 °C), E2MH는 ±(0.3% + 1 °C)이며, 사양표의 모델군별 정확도에서 대상 온도 구간을 확인하세요.
광섬유형 헤드는 어디에 설치합니까?
접근이 어려운 대상 가까이에 광학 헤드만 두고, 전자 하우징은 멀리 설치합니다. 헤드와 하우징 사이 광섬유 길이는 주문할 때 지정하세요.
Endurance 통신은 어떻게 연결합니까?
아날로그, RS485, 이더넷, Profinet, EtherNet/IP로 연결하며 릴레이 출력도 있습니다. 제어기의 입력 방식을 먼저 알려 주시면 맞는 출력을 고를 수 있습니다.
