Fluke Process Instruments Raytek Raynger 3i Plus 휴대용 적외선 온도계

MODEL: Raytek Raynger 3i Plus
브랜드: FLUKE PROCESS INSTRUMENTS

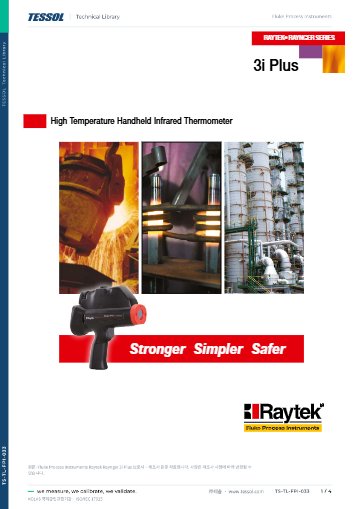

제품 자료: 브로셔

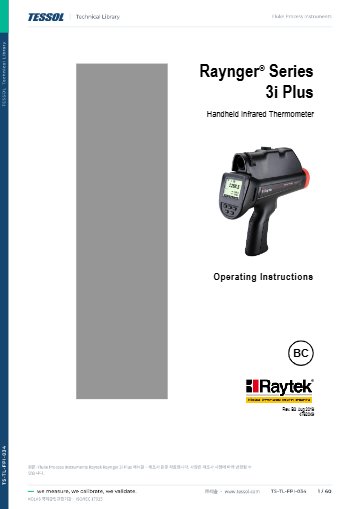

매뉴얼

제품문의 구매하기

녹은 금속의 온도를 멀리서
재는 휴대용 고온 적외선 온도계

Fluke Process Instruments Raytek Raynger 3i Plus 고온 적외선 온도계

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke Process Instruments Raytek Raynger 3i Plus는 1.0 µm와 1.6 µm 단파장으로 400~3000 °C를 D:S 250:1로 측정하는 휴대용 고온 적외선 온도계(휴대용 파이로미터)입니다. 금속 가공과 주조 현장에서 녹은 금속과 붉게 달아오른 표면의 온도를 멀리서 확인합니다.

두 모델이 측정 대역을 나눠 맡고, 40 ms의 응답 속도로 움직이는 압연 강판의 온도 변화도 놓치지 않습니다. 측정값은 위치·날짜·시각과 함께 4,900개까지 기록합니다. 이 고온 적외선 온도계는 (주)테솔이 국내에 공식 공급합니다.

400 ~ 3000 °C

두 모델을 합친 측정 범위

250:1

광학 해상도 D:S

40 ms

응답 시간

4,900개

위치·날짜·시각 기록

특징

Raynger 3i Plus의
단파장 광학과 기록 기능

핵심 특징	현장에서 달라지는 점
단파장 측정	1.0 µm와 1.6 µm 단파장으로 녹은 금속의 복사를 감지해, 일반 8~14 µm 휴대용 온도계가 다루지 못하는 고온 대역을 측정합니다.
D:S 250:1 광학	먼 거리에서도 작은 대상만 겨누어 측정하므로 작업자는 복사열에서 떨어진 위치에서 작업합니다.
레이저·스코프 조준	레이저형은 가볍고 스코프형은 조준경으로 겨누므로, 현장 조건에 맞춰 조준 방식을 고를 수 있습니다.
Red Dot 조준	붉게 달아오른 배경에서도 대상을 찾아 겨눌 수 있습니다.
4,900개 기록	위치·날짜·시각을 함께 저장해 설비별 측정 이력을 PC에서 정리합니다.
USB와 블루투스 옵션	USB 2.0이 기본이며, 블루투스 4.0 옵션과 DataTemp 소프트웨어, 모바일 앱으로 데이터를 전송합니다.

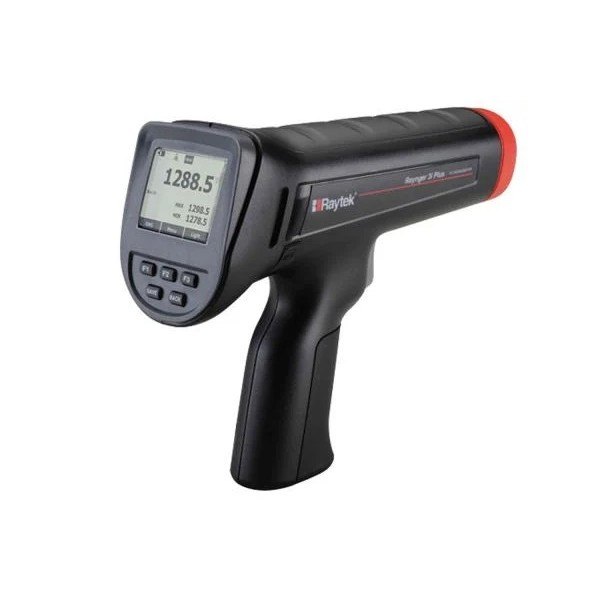

표시창과 조작 버튼이 보이는 건 타입 후면

파장 선택

단파장이 맞는 대상과
맞지 않는 대상

녹은 금속이나 붉게 달아오른 표면에는 8~14 µm 휴대용보다 1.0 µm와 1.6 µm 단파장이 알맞습니다. 700 °C 이상 아주 뜨거운 대상은 3i-1M(700~3000 °C, 1.0 µm), 400 °C부터 측정해야 하면 3i-2M(400~2000 °C, 1.6 µm)을 고르세요.

단파장 모델은 400 °C 아래나 비금속 저온 대상에는 맞지 않습니다. 그런 대상은 Fluke 572-2처럼 일반 파장 모델을 사용하세요. 고정 설치가 필요한 공정은 Ircon Modline 7 같은 고정식 파이로미터가 알맞습니다.

레이저형과 스코프형의 조준 방식

레이저형은 700 g으로 가볍고 레이저 점으로 대상을 겨눕니다. 스코프형은 950 g이며 조준경으로 대상을 겨눕니다.

거리·기록

측정 거리 계산과
기록 운용

D:S 250:1은 5 m 거리에서 지름 20 mm의 점을 측정한다는 뜻입니다. 대상이 작으면 이 점이 대상 안에 완전히 들어오는 거리에서 측정해야 배경 온도가 섞이지 않습니다. 방사율은 0.10~1.00 범위에서 조정할 수 있고, 리튬이온 배터리가 최대 24시간 동작하므로 하루 교대 점검 내내 사용합니다. 교정 주기가 돌아오면 (주)테솔이 KOLAS 인정 범위에 드는지 확인해 안내해 드립니다.

사용 방법

Raynger 3i Plus
DataTemp와 모바일 앱 전송

Raynger 3i Plus는 USB 2.0과 블루투스 4.0(옵션)으로 측정 데이터를 PC와 스마트폰에 보냅니다. Windows PC용 3i Plus DataTemp 소프트웨어는 실시간 통신과 데이터 저장, 그래프 표시와 분석을 지원합니다.

소프트웨어·도구	하는 일
Raynger 3i Plus DataTemp Software	실시간 온도 그래프, 기록 다운로드, 분석
Raynger 3i Plus 모바일 앱 (App Store)	데이터 전송, 현장 온도 보고서 이메일 공유
USB-Mini USB 컴퓨터 케이블 1.5 m	PC 연결 (기본 구성)

처음 연결하는 순서

순서	할 일
1	공식 다운로드 페이지나 기본 구성 CD에서 Raynger 3i Plus DataTemp Software를 받아 PC에 설치합니다.
2	기본 구성의 USB-Mini USB 케이블로 온도계를 PC에 연결하세요.
3	DataTemp에서 실시간 온도를 그래프로 확인하거나 저장된 기록을 내려받습니다.
4	블루투스 옵션 모델은 모바일 앱과 연결해 현장에서 데이터를 보내고 온도 보고서를 이메일로 공유하세요.

저장된 기록은 최대 4,900개이며 위치·날짜·시각이 함께 남습니다. 점검을 마칠 때마다 DataTemp로 내려받아 설비별로 정리하세요.

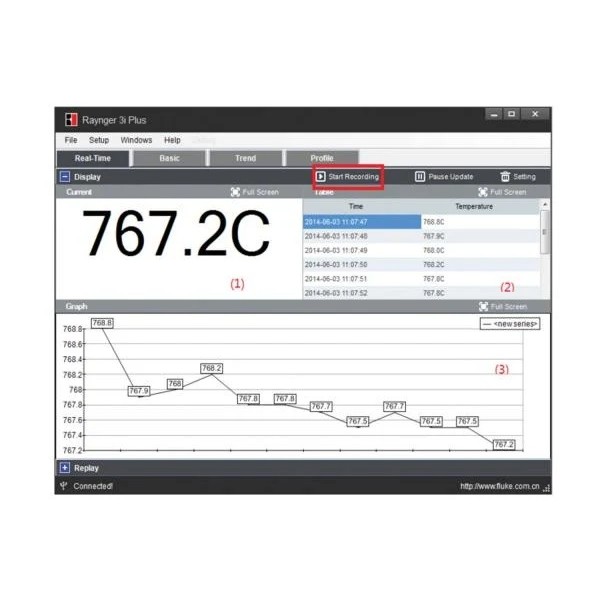

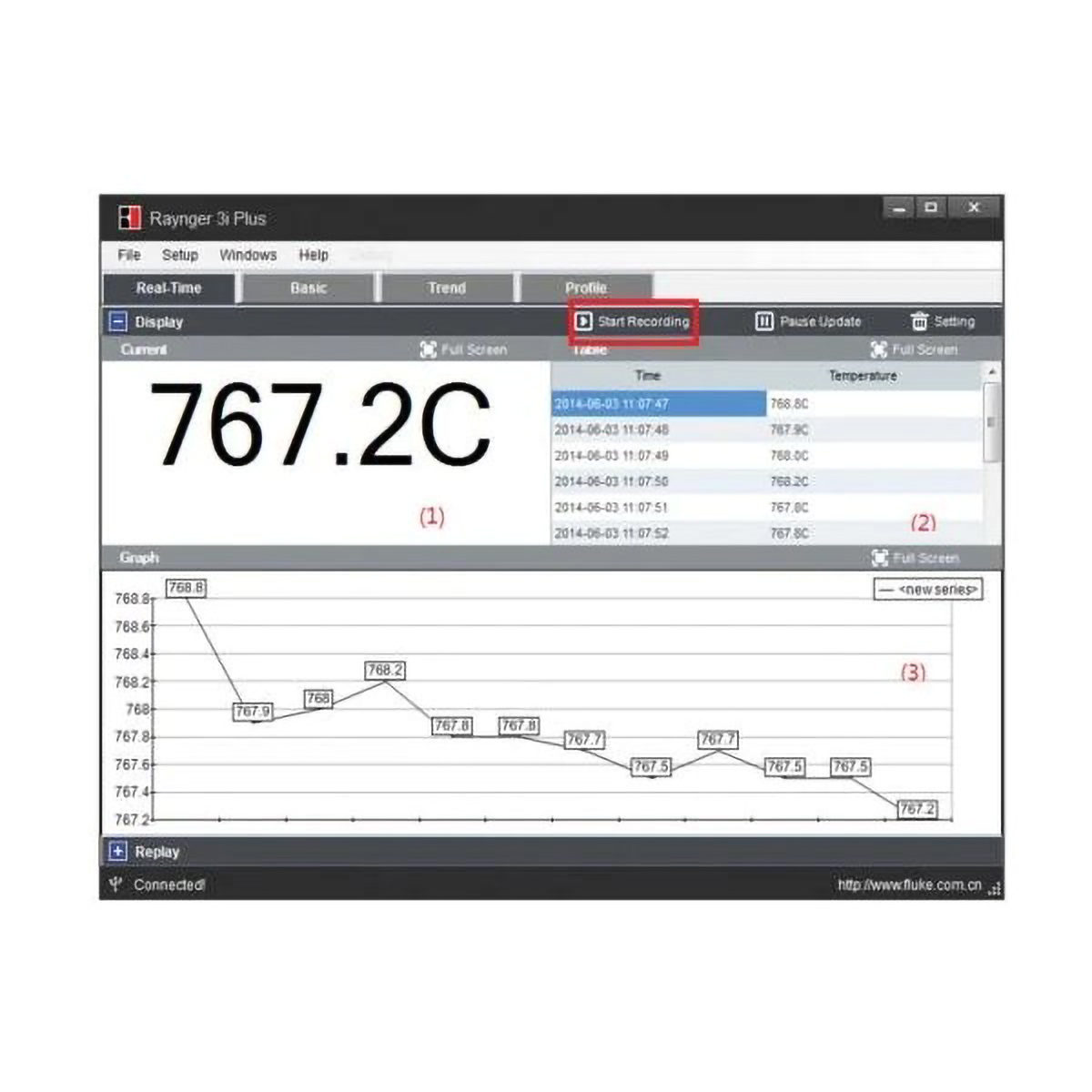

측정 온도와 추이 그래프가 표시된 PC 프로그램 화면

사양

3i-1M·3i-2M 파장·범위와
공통 측정 사양

항목	3i-1M	3i-2M
측정 범위	700 ~ 3000 °C	400 ~ 2000 °C
스펙트럼 응답	1.0 µm	1.6 µm

시리즈 공통 사양

항목	사양
시스템 정확도	2700 °C 미만 ±(0.5 % 읽음값 + 1 °C), 2700 °C 초과 ±2 % 읽음값
반복성 · 응답	±(0.3 % + 1 °C), 40 ms
D:S · 조준	250:1, 레이저(Class 2) 또는 스코프 조준 모델
방사율	0.10 ~ 1.00
기록	최대 4,900개, 위치·날짜·시각
연결	USB 2.0, 블루투스 4.0 옵션, DataTemp PC 소프트웨어, 모바일 앱
전원	리튬이온 3.6 V 2500 mAh 또는 USB, 24시간
작동 조건	0 ~ 50 °C, 상대 습도 10 ~ 90 % (30 °C 비응축)
낙하	1 m
보관 온도	-20 ~ 60 °C (배터리 제외)
표시	°C/°F 선택, 백라이트 LCD
신호 처리	MAX, MIN, DIF, AVG 온도
경보	목표 온도, 주위 온도, 배터리 부족
레이저	EN 60825 Class 2, FDA Class II
기타 기능	잠금 트리거, 삼각대 장착, 반사 에너지 보상
무게	레이저형 700 g, 스코프형 950 g
크기	레이저형 218 × 172 × 74 mm, 스코프형 218 × 222 × 74 mm

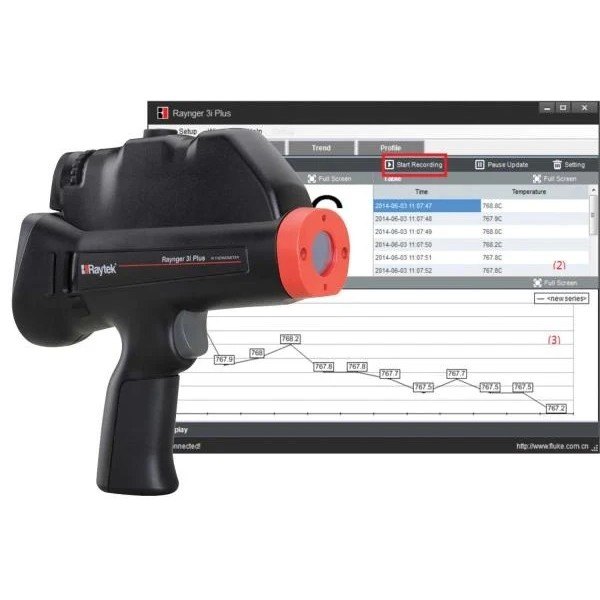

온도계 본체와 PC 프로그램 기록 화면

활용 분야

금속·발전 설비의
고온 점검

1차·2차 금속 가공 — 녹은 금속과 달궈진 강판 온도를 측정합니다.
석유화학·발전소 — 고온 설비 표면 온도를 떨어진 위치에서 점검합니다.
압연·주조 라인 — 붉게 달아오른 강판과 주물 표면의 온도를 읽습니다.
용광로·가열로 — 붉게 달아오른 내부 표면을 겨누어 측정합니다.

선택 가이드

대상 온도와 설치 방식에 맞는
적외선 온도계 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
가장 뜨거운 대상을 측정할 때	Raynger 3i Plus 3i-1M	1.0 µm 파장으로 700~3000 °C를 측정하는 고온 전용 모델입니다.
낮은 고온 구간부터 측정해야 할 때	Raynger 3i Plus 3i-2M	1.6 µm 파장으로 하한을 400 °C까지 낮춘 모델입니다.
저온 일반 대상을 휴대해 측정할 때	Fluke 572-2	일반 파장의 휴대용 고온 적외선 온도계로, 단파장 모델이 맞지 않는 400 °C 아래나 비금속 대상에 알맞습니다.
공정 라인에 고정 설치할 때	Ircon Modline 7	전동 초점과 RS485를 갖춘 고정식 파이로미터라 공정 라인에 고정 설치하기에 맞습니다.

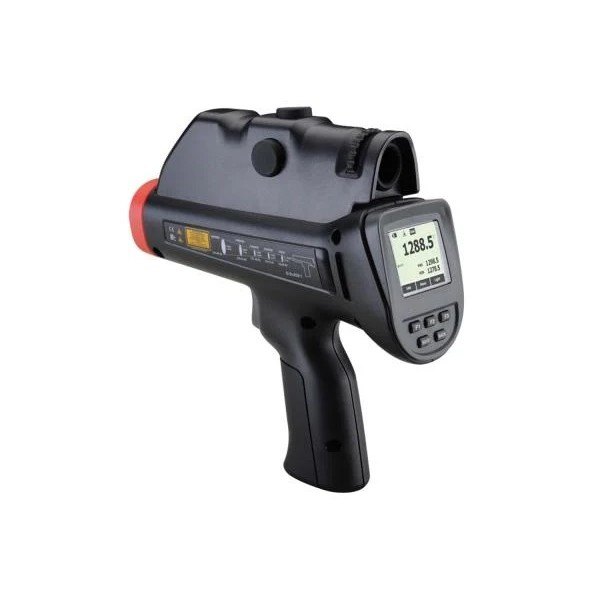

조준 스코프가 달린 건 타입 적외선 온도계

구성·옵션

Raynger 3i Plus 모델과
조준 방식

모델	범위 · 파장 · 형태
3i-1M	1.0 µm, 레이저형 또는 스코프형
3i-2M	1.6 µm, 레이저형 또는 스코프형

Raynger 3i Plus와 함께 보는
적외선 온도계

Raynger 3i Plus 3i-1M과 3i-2M 중 무엇을 고릅니까?
가장 뜨거운 대상이라면 3i-1M, 비교적 낮은 고온 구간부터 측정해야 한다면 3i-2M이 맞습니다. 대상 재질과 온도를 알려 주시면 맞는 모델을 안내해 드립니다.
Raynger 3i Plus 레이저형과 스코프형은 무엇이 다릅니까?
레이저형은 700 g으로 가볍고 레이저로 겨누며, 스코프형은 950 g이고 조준경으로 겨눕니다. 무게 차이는 250 g입니다.
Raynger 3i Plus는 블루투스로 연결할 수 있습니까?
네, 블루투스 4.0 옵션을 추가하면 연결할 수 있습니다. 기본 연결은 USB 2.0이며, 블루투스 구성은 주문 전에 상담해 주세요.
단파장과 8~14 µm 휴대용은 무엇이 다릅니까?
녹은 금속이나 붉은 표면은 1.0 µm와 1.6 µm 단파장이 알맞고, 일반 표면은 8~14 µm 휴대용이 알맞습니다.
Raynger 3i Plus 배터리 사용 시간은 얼마입니까?
최대 24시간입니다. 리튬이온 배터리로 동작합니다.
