Fluke Process Instruments Ircon® Modline® 7 적외선 온도계

MODEL: Ircon® Modline® 7
브랜드: FLUKE PROCESS INSTRUMENTS

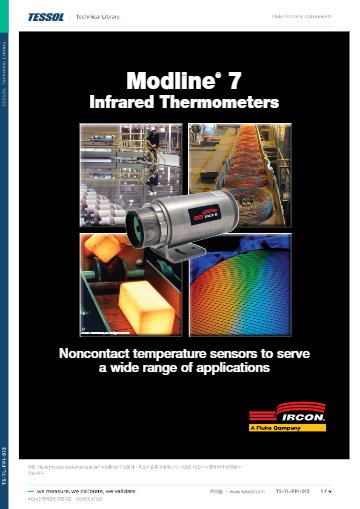

제품 자료: 브로셔

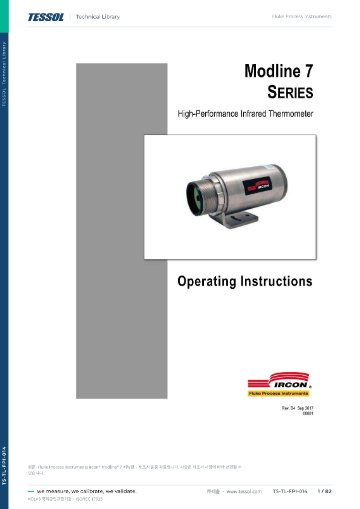

매뉴얼

제품문의 구매하기

라인을 세우지 않고 초점을
원격으로 맞추는 파이로미터

Fluke Process Instruments Ircon Modline 7 고정식 파이로미터

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke Process Instruments Ircon Modline 7은 74·75·77·78 네 시리즈로 -40~2250 °C를 측정하는 고정식 적외선 파이로미터(고정식 적외선 온도계)입니다. 유리·금속·플라스틱 공정의 표면 온도를 고정 위치에서 연속 측정해 제어 시스템에 전달합니다.

전동 초점을 원격으로 조정하고 렌즈 관통 조준과 레이저 조준을 함께 갖추었으므로, 설치 후 초점을 다시 조정하려고 라인을 세우지 않아도 됩니다. 5년 보증이 포함된 이 파이로미터는 (주)테솔이 국내에 공식 공급합니다.

-40 ~ 2250 °C

네 시리즈를 합친 측정 범위

RS485 32대

한 줄로 연결하는 센서 수

0.1 K

온도 분해능

IP65

NEMA-4 인클로저 등급

특징

Modline 7의 원격 초점과
네트워크 구성

핵심 특징	현장에서 달라지는 점
원격 전동 초점	설치 후에도 초점을 원격으로 조정하므로 고온 라인 위의 접근하기 어려운 위치에서도 정비 부담이 줄어듭니다.
렌즈 관통 + 레이저 조준	통합 투과 렌즈와 레이저가 측정 위치를 보여 주어 설치 시 조준 오차를 줄입니다.
RS485 네트워크	센서 최대 32대를 한 줄로 연결해 배선 비용과 설치 시간을 줄입니다.
아날로그·디지털 동시 출력	공정 온도를 두 가지 신호로 동시에 출력하므로 제어기와 감시 시스템이 같은 값을 받습니다.
IP65(NEMA-4) 인클로저	스테인리스 인클로저가 먼지와 물줄기를 막아 공정 현장에서 별도 보호함의 필요가 줄어듭니다.
ModView Pro 소프트웨어	알람을 미리 설정하고 센서 파라미터를 원격으로 조정할 수 있으며, 측정 기록도 보관합니다.

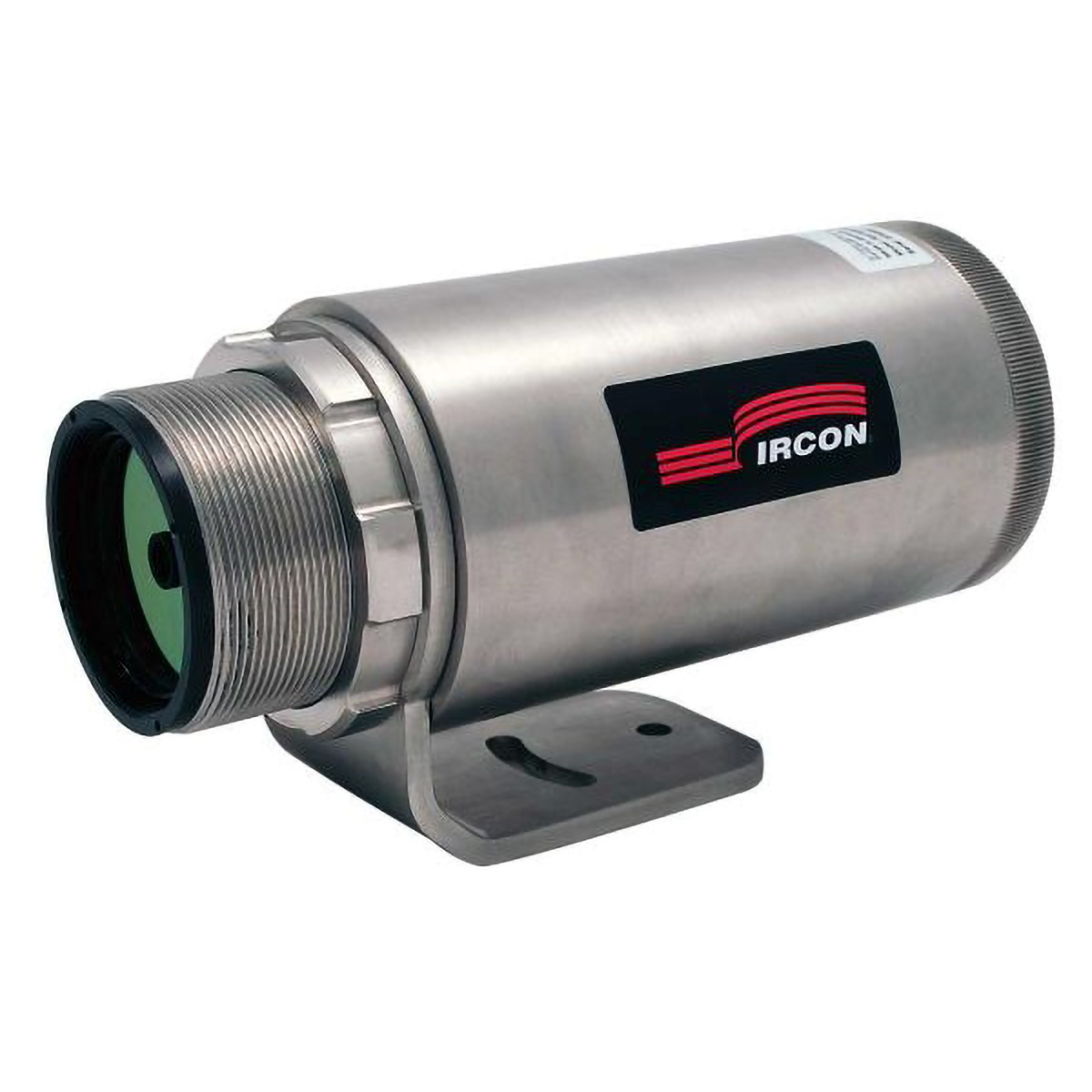

렌즈와 거치대가 보이는 스테인리스 적외선 온도계

파장 선택

대상 재질에 맞춘
시리즈 선택

74 시리즈는 8~14 µm로 -40~800 °C의 일반 표면을 측정합니다. 75·77·78 시리즈는 각각 3.9 µm, 4.8~5.2 µm, 7.9 µm 파장을 사용해 노 내화물·화염 경화·브레이징, 유리 표면, 초박형 유리 같은 대상에 맞춥니다. 설치 위치와 대상 크기·거리, 주위 온도에 따라 모델과 렌즈·냉각 옵션이 달라지므로 공정 조건을 먼저 정리하세요.

주위 온도 범위는 기본 5~65 °C이며, 공랭은 120 °C, 수랭은 175 °C, ThermoJacket은 315 °C까지 넓어집니다.

공랭·수랭·ThermoJacket 냉각 옵션

공랭식, 수랭식, ThermoJacket 순으로 견디는 주위 온도가 높아집니다. 설치 위치의 주위 온도를 먼저 측정해 옵션을 정하세요.

교정 관리

Modline 7 시스템 정확도와
교정 안내

시스템 정확도는 시리즈마다 다릅니다. 74 시리즈는 0 °C 초과에서 ±1 % 또는 ±1 °C, 0 °C 미만에서 ±2 °C입니다. 반복성은 ±0.5 % 또는 ±0.5 °C 중 큰 값입니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내해 드립니다.

사양

74·75·77·78 시리즈
측정 사양 비교

항목	74 시리즈	75 시리즈	77 시리즈	78 시리즈
측정 범위	-40 ~ 800 °C	250 ~ 2250 °C	250 ~ 2250 °C	300 ~ 900 °C
스펙트럼 응답	8 ~ 14 µm	3.9 µm	4.8 ~ 5.2 µm	7.9 µm
시스템 정확도	0 °C 초과 ±1 % 또는 ±1 °C, 0 °C 미만 ±2 °C	350 °C 미만 ±2 °C 또는 ±2 %, 350 °C 초과 ±1 % 읽음값	±1 % 읽음값	±1 % 읽음값

시리즈 공통 사양

항목	사양
D:S(광학 해상도)	70:1 또는 100:1 (모델별)
응답 시간	60 ~ 120 ms (모델별)
반복성	±0.5 % 또는 ±0.5 °C 중 큰 값
방사율	0.10 ~ 1.15, 0.001 단위
온도 분해능	0.1 K
신호 처리	피크 홀드, 밸리 홀드, 평균, 주위 배경 온도 보상
초점 · 조준	원격 전동 초점, 렌즈 관통 + 레이저 조준
주위 온도	5 ~ 65 °C (공랭 10 ~ 120 °C, 수랭 10 ~ 175 °C, ThermoJacket 10 ~ 315 °C)
보관 온도	-20 ~ 70 °C
보호 등급	IP65 (NEMA-4)
통신	RS485(최대 32대) + 아날로그 동시 출력
소프트웨어	ModView Pro(°C/°F 표시, 방사율 설정, 범위 조정, 필터, 알람)
적합 지침	EC 2014/30/EU(EMC), 2011/65/EU(RoHS), EN 61326-1:2013
보증	5년 포함

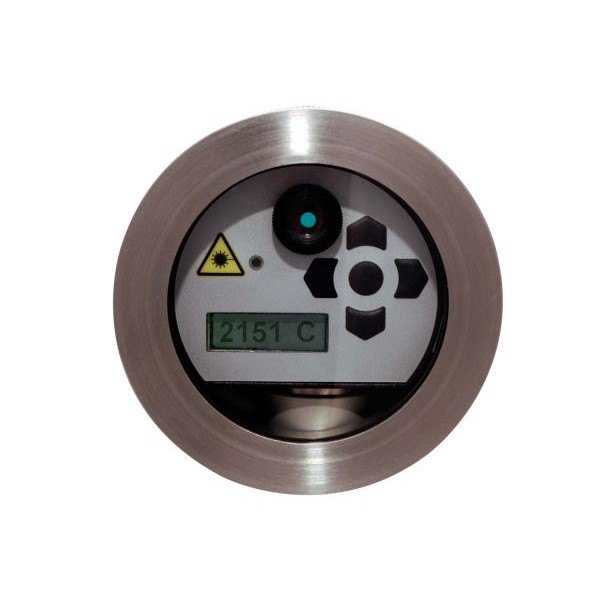

후면 표시창과 조작 버튼, 레이저 조준부

활용 분야

공정 온도를
연속 측정하는 라인

유리 성형 라인 — 성형 중인 유리 표면 온도를 연속 측정합니다.
금속 열처리·주조 — 금속에 맞는 파장으로 표면 온도를 측정합니다.
플라스틱·필름 압출 — 얇은 필름의 표면 온도를 감시합니다.
공정 자동화·원격 감시 — RS485 네트워크로 여러 센서를 제어 시스템에 연결해 원격으로 감시합니다.

선택 가이드

대상과 온도에 맞는
Modline 7 시리즈

이럴 때 (현장 조건)	권장 모델	선택 이유
일반 표면을 넓은 범위로 측정할 때	74 시리즈	8~14 µm 파장으로 -40~800 °C를 측정해 네 시리즈 가운데 가장 낮은 온도까지 다룹니다.
아주 뜨거운 대상을 측정할 때	75 시리즈	3.9 µm 단파장으로 250~2250 °C까지 측정해 고온 대상에 맞습니다.
유리 표면을 측정할 때	77 시리즈	4.8~5.2 µm 파장으로 유리 표면의 250~2250 °C를 측정합니다.
얇은 유리를 측정할 때	78 시리즈	7.9 µm 파장으로 300~900 °C 초박형 인발 유리를 측정합니다.
휴대로 순간 측정할 때	Raytek Raynger 3i Plus	휴대용 단파장 고온 적외선 온도계라 고정 설치 없이 들고 다니며 측정합니다.

구성·옵션

Modline 7 시리즈와
냉각 옵션

구분	내용
시리즈	74 · 75 · 77 · 78
주위 온도 옵션	공랭, 수랭, ThermoJacket
소프트웨어	ModView Pro 호환
보증	5년 포함

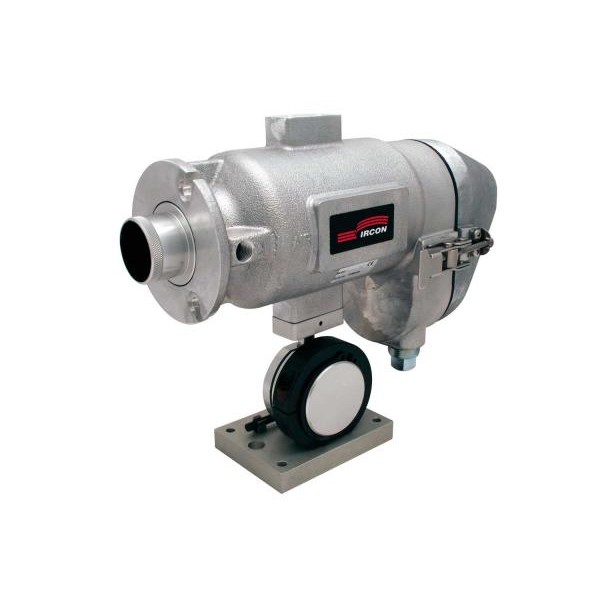

보호 재킷과 마운트에 장착된 적외선 온도계

Modline 7과 함께 보는
적외선 온도계

Modline 7 여러 대를 한 줄로 연결할 수 있습니까?
네, RS485로 최대 32대를 연결할 수 있고 아날로그 출력도 함께 사용합니다. 제어 시스템에는 디지털 값을 전달하세요.
Modline 7은 주위 온도가 높은 곳에도 설치할 수 있습니까?
네, 기본 주위 온도는 5~65 °C이며 공랭·수랭·ThermoJacket 옵션으로 사용 상한을 늘릴 수 있습니다.
Modline 7의 74 시리즈와 75 시리즈 중 무엇을 고릅니까?
800 °C 이하의 일반 표면이라면 74 시리즈, 800 °C를 넘는 대상이라면 75 시리즈가 맞습니다. 유리 표면이라면 77 시리즈를 고르세요.
Modline 7에는 5년 보증이 포함됩니까?
네, 5년 보증이 제품에 포함됩니다.
ModView Pro 소프트웨어로 무엇을 할 수 있습니까?
목표 온도를 화면에서 확인하고, 센서 설정과 알람을 원격으로 조정할 수 있습니다. 알람은 미리 설정해 두세요.
