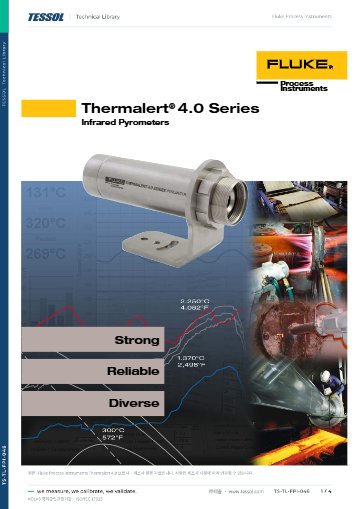

제품 자료: 브로셔

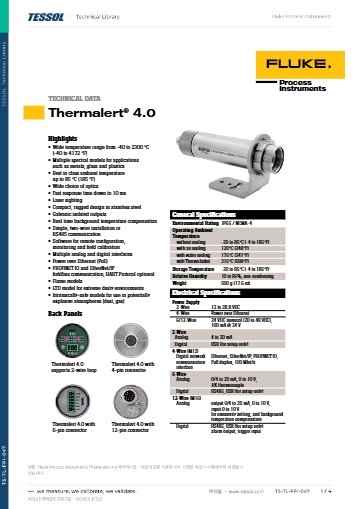

데이터시트

제품문의 구매하기

재질과 온도 대역에 맞춰
파장을 고르는 파이로미터 시리즈

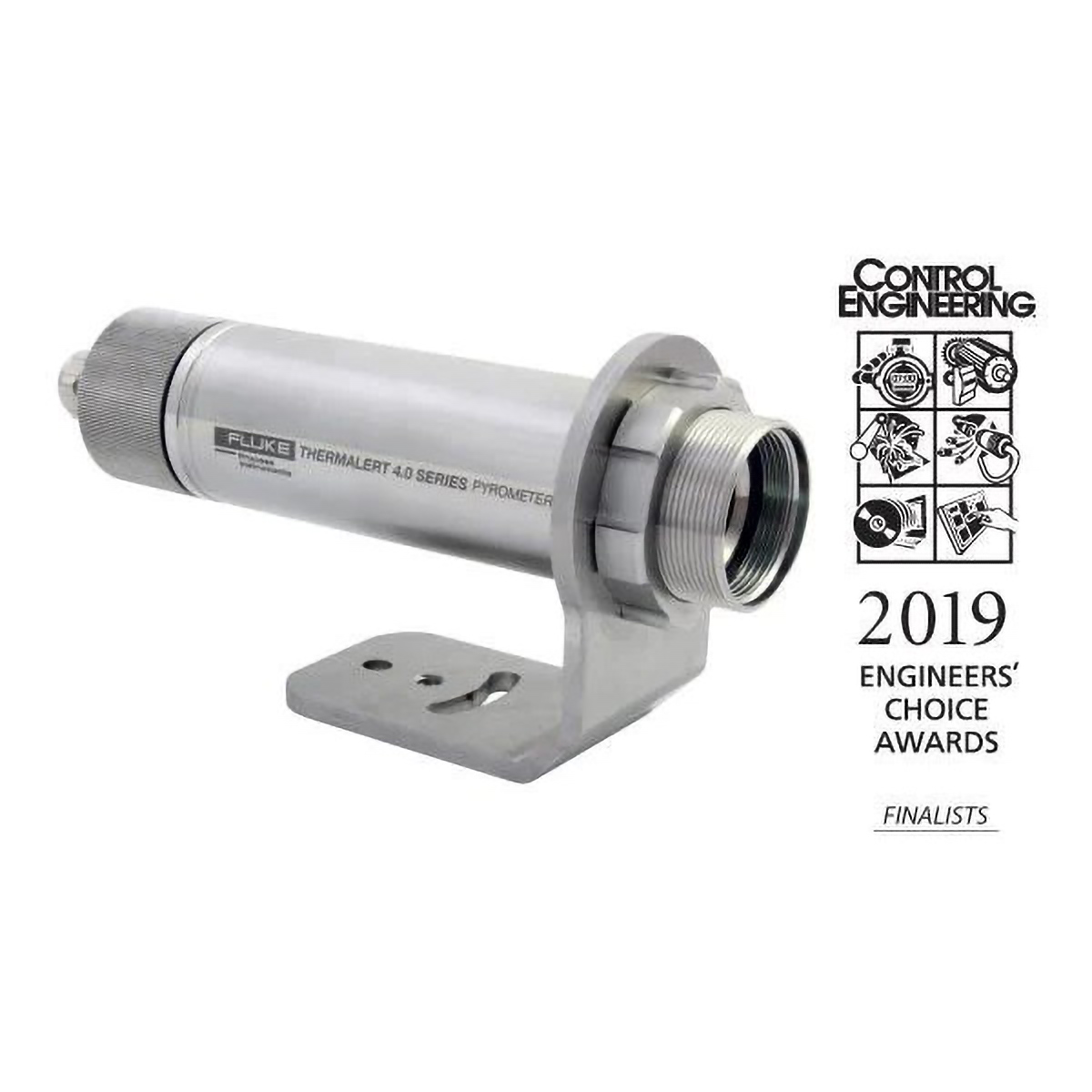

Fluke Process Instruments Thermalert 4.0 시리즈 파이로미터

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke Process Instruments의 Thermalert 4.0은 파장별 모델을 갖춘 일체형 적외선 파이로미터 시리즈입니다. 냉각 없이 주위 85 °C까지 설치하며 모델에 따라 -40~2300 °C를 측정하고, 2선 루프부터 산업용 이더넷까지 현장 배선 방식에 맞춰 연결할 수 있습니다.

재질과 온도 대역마다 적합한 파장이 다르므로, 저온 일반 표면부터 고온 금속, 유리, 화염 가스까지 한 시리즈 안에서 모델을 고를 수 있습니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

-40 ~ 2300 °C

모델별 측정 범위

85 °C

냉각 없이 견디는 주위 온도

IP65

스테인리스 외함 보호 등급

10 ms

2M · 1M 모델 응답 시간

특징

Thermalert 4.0의 파장 선택부터
필드버스까지

핵심 특징	현장에서 달라지는 점
폭넓은 파장 선택	1.0 µm부터 8~14 µm까지 모델별 파장이 있어 대상 재질과 온도에 맞는 센서를 고를 수 있습니다.
2선 루프 전원	아날로그와 HART 루프 모델은 기존 계장 배선을 바꾸지 않고 설치할 수 있습니다.
4선 필드버스	RS485, 이더넷, EtherNet/IP, Profinet IO로 제어 시스템에 직접 연결합니다.
통합 레이저 조준	레이저로 측정 지점을 확인하므로 설치 때 겨냥 오차가 줄어듭니다.
절연 출력	출력이 절연되어 있어 접지 전위차가 큰 설비에서도 신호가 안정적입니다.
플라스틱 렌즈 옵션	식품 공정에 맞는 플라스틱 렌즈를 선택할 수 있습니다.
DataTemp Multidrop	센서 설정과 실시간 그래프를 PC에서 확인해 시운전 시간을 줄입니다.

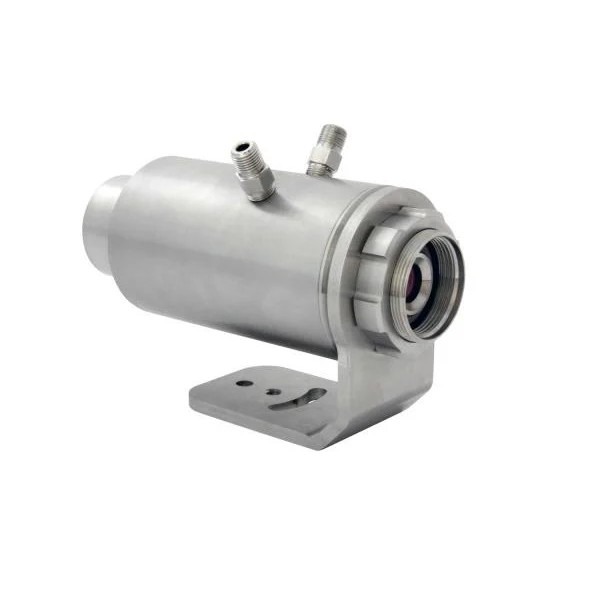

냉각 연결구와 거치대가 달린 스테인리스 고온계 본체

파장 선택

대상 재질로 정하는
Thermalert 4.0 모델군

모델 이름의 앞부분이 파장과 대상을 구분합니다. 일반 표면은 8~14 µm의 LT가 기본이고, 유리는 G 계열, 플라스틱 필름은 P 계열을 고르며, 그 밖의 고온 대상은 파장이 짧은 MT·HT·3M·2M·1M 계열에서 온도 범위에 맞춰 고릅니다.

LT — 8~14 µm 파장의 기본 계열로, 저온 일반 표면에 맞습니다.
G5 · G7 — 각각 5 µm와 7.9 µm, 250~2250 °C 및 300~900 °C 대역.
P7 · P3 — 각각 7.9 µm와 3.43 µm, 10~450 °C 대역.
MT · HT · 3M — 각각 3.9 µm, 2.2 µm, 2.3 µm.
2M · 1M — 가장 짧은 1.6 µm와 1.0 µm, 광학 해상도 150:1.
CO2 · CO · NOX — 화염 속 가스를 감지하는 4.24 µm, 4.64 µm, 4.47 µm 파장 모델입니다.

빠른 응답이 필요하면 2M·1M(10 ms)이나 3M(20 ms)을, 일반 표면이면 LT-30(30 ms)을 고르세요.

통신·배선

2선 루프에서
산업용 이더넷까지

현장 배선에 맞춰 선택하는 출력

기존 4~20 mA 계장 배선에는 2선 루프의 아날로그 또는 HART 모델이 적합하고, 제어기에 직접 연결하려면 RS485, 4선 이더넷, EtherNet/IP, Profinet IO 모델을 고르세요. 연결부는 12핀 M16 커넥터와 6핀 터미널 가운데 고를 수 있고, 주변 보상과 방사율 설정은 아날로그 입력으로도 받습니다.

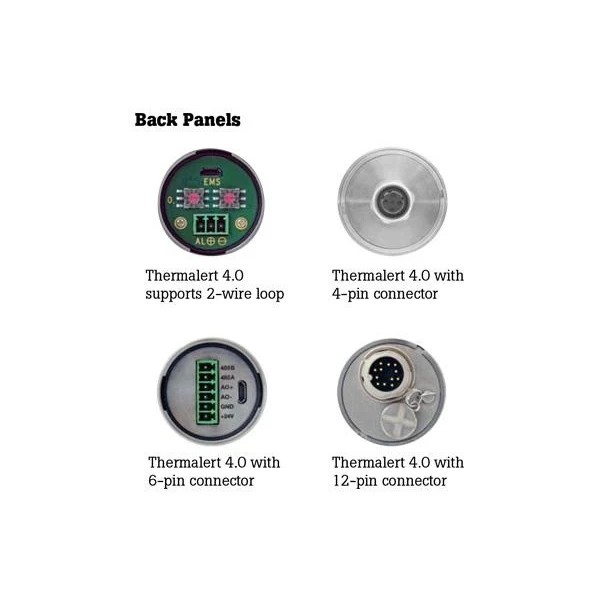

출력 방식별 후면 커넥터 구성 안내

설치와 방폭

Thermalert 4.0 주위 온도와
방폭 모델

센서는 냉각 없이 -20~85 °C에 설치할 수 있고, 수랭 또는 공랭 하우징으로 175 °C, ThermoJacket으로 315 °C까지 넓어집니다. 외함은 스테인리스 IP65(NEMA-4)입니다. LT-07, LT-15, LTB-30, LTD-04, P3와 가스 모델에는 레이저 조준이 없습니다.

폭발 위험 구역에는 ATEX 2014/34/EU 표시를 갖춘 본질안전(IS) 모델을 선택하세요. 표준 모델은 방폭 구역용이 아니므로 설치 구역 구분을 먼저 정하세요.

사양

모델군별 범위와
응답 비교

모델	온도 범위	분광 응답	광학 해상도 (D:S)	응답 시간
LTD-04	-20 ~ 500 °C	8 ~ 14 µm	4:1	150 ms
LT-07 · LT-15	-20 ~ 600 °C	8 ~ 14 µm	7:1 · 15:1	150 ms
LT-30 · LTB-30	-20 ~ 600 °C	8 ~ 14 µm	33:1	30 ms
LT-50 · LT-70	-40 ~ 1000 °C	8 ~ 14 µm	50:1 · 70:1	130 ms
G5-30 · G5-70	250 ~ 1650 °C · 450 ~ 2250 °C	5 µm	33:1 · 70:1	60 ms
G7-70	300 ~ 900 °C	7.9 µm	70:1	130 ms
P7-30	10 ~ 360 °C	7.9 µm	33:1	130 ms
P3-20	25 ~ 450 °C	3.43 µm	20:1	130 ms
MT-30 · MT-70	200 ~ 1000 °C · 450 ~ 2250 °C	3.9 µm	33:1 · 70:1	130 ms
HT-60	500 ~ 2000 °C	2.2 µm	60:1	130 ms
3M-70	100 ~ 600 °C	2.3 µm	70:1	20 ms
2M-150	250 ~ 1400 °C	1.6 µm	150:1	10 ms
1ML-150 · 1MH-150	500 ~ 1650 °C · 650 ~ 2300 °C	1.0 µm	150:1	10 ms
CO2-30 · CO-30 · NOX-30	120 ~ 1650 °C (화염 감지)	4.24 µm · 4.64 µm · 4.47 µm	33:1	130 ms

시리즈 공통 사양

항목	사양
시스템 정확도 (LT)	0 °C 초과: 읽음값의 ±1% 또는 ±1.0 °C 중 큰 값, 0 °C 이하: ±[1.0 °C + 0.1 × (0 °C - 측정값)]
반복성	LT · MT · HT: ±0.3 °C 또는 0.3%, P3: ±1 °C 또는 0.5%, 3M: ±1 °C 또는 0.25%
정확도 (P3 · 3M)	P3-20: 75 °C 초과 ±(3 °C + 1%), 3M-70: ±(2 °C + 0.5%)
최소 스팟	LT-07 CF 7.1 mm, LT-30 CF1 2.3 mm · CF2 6.1 mm, LT-50 CF2 4 mm, LT-70 SF2 17.9 mm · CF2 2.9 mm, G5-70 SF2 17.9 mm, MT-70 CF1 1.1 mm, 2M · 1M SF0 10.1 mm · CF2 1.3 mm
초점 거리	모델별 선택: SF0 1520 mm, CF1 76 mm, CF2 200 mm, SF2 1250 mm
주위 온도	냉각 없이 -20 ~ 85 °C, 수랭 · 공랭 하우징 175 °C, ThermoJacket 315 °C
통신	2선 루프 (아날로그 · HART), RS485, 4선 이더넷, EtherNet/IP, Profinet IO
연결부	12핀 M16, 6핀 터미널
입력	주변 보상 · 방사율 설정용 아날로그 입력
조준	통합 레이저 조준 (LT-07 · LT-15 · LTB-30 · LTD-04 · P3 · CO2 · CO · NOX 제외)
외함	스테인리스 스틸, IP65 (NEMA-4)
방폭 (IS 모델)	ATEX 2014/34/EU, EN 60079-0:2019, EN 60079-11:2012, II 2G Ex ib IIC T4 Gb, II 2D Ex ib IIIC T135 °C Db
규격	EMC 2014/30/EU, RoHS 2011/65/EU, REACH 1907/2006, EN 61326-1:2013, EN 50581:2012
소프트웨어	DataTemp Multidrop 호환

활용 분야

Thermalert 4.0
적용 현장

시멘트·킬른 — 배관 랙이나 킬른 주변 표면 온도를 떨어진 위치에서 감시합니다.
철강·유리 공정 — 고온 표면을 파장에 맞는 모델로 측정합니다.
식품 라인 — 플라스틱 렌즈 모델로 공정 온도를 측정합니다.
방폭 구역 — 본질안전 모델을 선택해 설치합니다.

선택 가이드

측정 조건별
Thermalert 4.0 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
저온 일반 표면을 기존 4~20 mA 배선으로 측정할 때	LT 계열	8~14 µm 파장에 2선 루프 아날로그·HART 모델이 있어 기존 배선에 그대로 연결합니다.
250 °C 이상의 유리 표면을 측정할 때	G5 · G7	5 µm의 G5는 유리 표면을, 7.9 µm의 G7은 초박형 인발 유리를 측정합니다.
10~450 °C 플라스틱 필름을 측정할 때	P7 · P3	7.9 µm의 P7은 폴리에스터(PET) 필름을, 3.43 µm의 P3는 폴리에틸렌·폴리프로필렌·폴리스티렌 박막을 측정합니다.
고온 금속을 빠른 응답으로 측정할 때	2M · 1M	1.6 µm와 1.0 µm 파장에 150:1 해상도, 10 ms 응답으로 빠르게 움직이는 고온 금속을 측정합니다.
화염 속 가스를 감지할 때	CO2 · CO · NOX	4.24 µm, 4.64 µm, 4.47 µm 파장의 화염 감지 모델입니다.
1색·2색·광섬유 방식으로 정밀 고온 측정이 필요할 때	Endurance	더 높은 온도와 해상도를 다루는 상위 시리즈입니다.
휴대용으로 고온을 측정할 때	Raynger 3i Plus	손에 들고 고온 대상을 측정하는 휴대용 모델입니다.

구성·옵션

Thermalert 4.0 모델·통신·
옵션 구성

구분	내용
모델	LT · G5 · G7 · P7 · P3 · MT · HT · 3M · 2M · 1M · 가스(CO2 · CO · NOX)
통신	2선 루프 · RS485 · 4선 이더넷 · EtherNet/IP · Profinet IO
옵션	플라스틱 렌즈 · 레이저 조준 · 수랭 · 공랭 하우징 · ThermoJacket
방폭	본질안전(IS) 모델, ATEX 표시

교정 연계

고온 대상을 연속 감시하는 센서는 읽음값 편차가 공정 품질로 이어지므로 교정 주기를 정해 관리하세요. 주기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 살펴 안내해 드립니다.

Thermalert 4.0과 함께 검토할
적외선 파이로미터

Thermalert 4.0을 식품 라인에도 설치할 수 있습니까?
네, 플라스틱 렌즈 옵션이 있어 식품 공정에도 설치할 수 있습니다. 철강·유리·시멘트 공정에도 설치하므로 대상 재질을 알려 주세요.
Thermalert 4.0은 기존 4~20 mA 배선을 그대로 사용할 수 있습니까?
네, 2선 루프의 아날로그·HART 모델은 기존 배선에 연결합니다. 계기 입력 사양을 먼저 알려 주세요.
1.0 µm와 7.9 µm 파장 모델은 어떻게 선택합니까?
고온 금속은 짧은 파장이, 일반 표면은 긴 파장이 적합합니다. 대상 재질과 온도를 알려 주시면 파장을 정해 드립니다.
본질안전 모델은 어떻게 선택합니까?
본질안전(IS) 모델은 ATEX 표시를 갖춘 방폭용 모델입니다. 설치 구역 구분을 알려 주시면 맞는 모델을 안내해 드립니다.
Thermalert 4.0 센서를 PC에서 설정할 수 있습니까?
네, DataTemp Multidrop으로 센서를 구성하고 실시간 그래프를 확인할 수 있습니다. 통신 방식은 주문한 모델에 따라 달라집니다.
