Fluke Process Instruments Raytek Compact MI3 Raytek MI3 디지털 적외선 온도계

MODEL: Raytek Compact MI3
브랜드: FLUKE PROCESS INSTRUMENTS

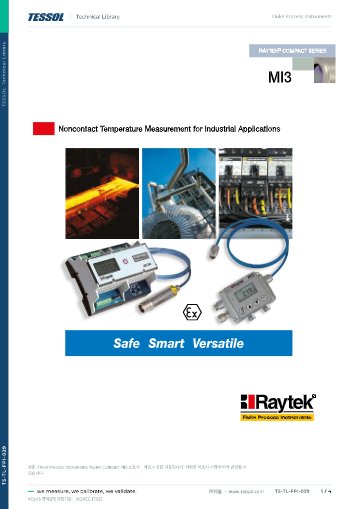

제품 자료: 브로셔

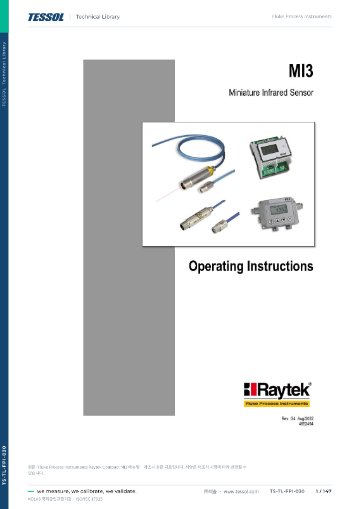

매뉴얼

제품문의 구매하기

좁은 곳에 작은 헤드만 두는
2피스 적외선 온도 센서

Fluke Process Instruments Raytek Compact MI3 2피스 적외선 온도 센서

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke Process Instruments의 Raytek Compact MI3는 소형 센서 헤드와 통신 박스로 나뉜 2피스 적외선 온도 센서(소형 파이로미터)입니다. 박스 하나에 헤드를 최대 8개 연결해 -40~1800 °C를 측정하며, 로봇 팔·OEM 장비·좁은 라인 안의 온도를 감시합니다.

헤드를 바꿔 끼워도 설정값을 다시 입력할 필요가 없는 플러그 앤 플레이 구조이며, 헤드와 박스 사이를 디지털로 연결해 전자기 간섭에도 안정적으로 동작합니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

8개

통신 박스당 연결 헤드 수

4종

LT · G5 · 2M · 1M 파장별 헤드

10 ms

1M · 2M 헤드 응답 시간

IP65

NEMA 4 보호 등급

특징

Compact MI3의 작은 헤드와
다채널 통신 박스

핵심 특징	현장에서 달라지는 점
2피스 구성	작은 헤드만 고온·좁은 구역에 두고 전자부는 박스에 모아 설치 공간 제약을 줄입니다.
플러그 앤 플레이 헤드 교환	헤드를 교체해도 헤드 파라미터를 다시 입력하지 않으므로 고장이나 파장 변경 때 정지 시간이 짧습니다.
근접 초점 렌즈	최소 0.5 mm 스팟으로 작은 부품과 가는 선재의 온도를 측정할 수 있습니다.
헤드 자가 진단	헤드 와이어 파손과 헤드 내부 온도를 스스로 점검해 센서 이상을 가동 중에 알립니다.
실리콘·할로겐 프리 러기드 케이블	오일·염기·산에 강하고 케이블이 움직여도 측정값이 흔들리지 않아 로봇 팔과 리니어 구동부에 적합합니다.
디지털 헤드-박스 통신	전기적 잡음이 큰 설비에서도 아날로그 신호 열화 없이 측정값을 전달합니다.

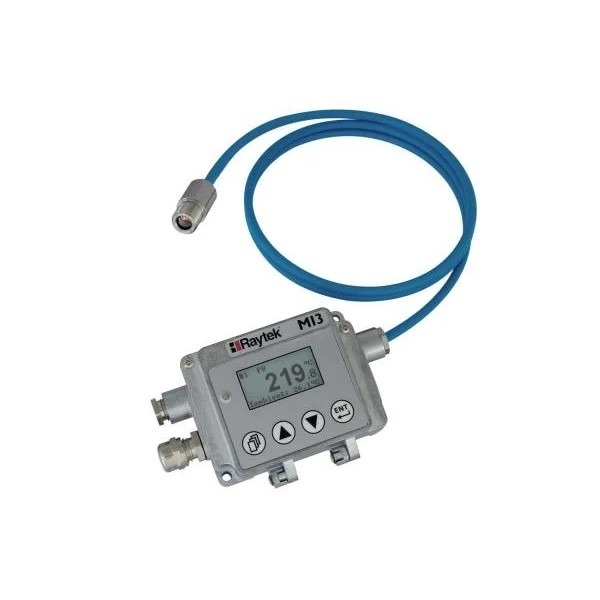

표시창과 버튼이 있는 전자부와 케이블 연결 센서

헤드 선택

측정 대상에 맞는
파장별 헤드

헤드는 대상 재질과 온도 대역에 맞는 파장으로 고르세요. 저온 일반 표면에는 LT, 유리 표면에는 G5, 금속 대상에는 2M(1.6 µm)과 1M(1.0 µm)이 적합합니다.

LT 헤드 — 8~14 µm, LTS02·LTS10·LTH10은 -40~600 °C, LTS20·LTF·LTH20은 0~1000 °C.
G5 헤드 — 5 µm, 250~1650 °C, 광학 해상도 10:1.
2M 헤드 — 1.6 µm, 250~1400 °C, 광학 해상도 100:1.
1M 헤드 — 1.0 µm, 500~1800 °C, 광학 해상도 100:1.

빠른 응답이 필요하면 LTF(20 ms)나 1M·2M(10 ms) 헤드를 고르세요. 나머지 LT·G5 헤드는 130 ms입니다.

통신 박스

출력·통신 방식과
박스 구성

한 박스에서 헤드 여덟 개를 관리

통신 박스는 헤드를 최대 8개까지 연결하고, 절연 아날로그 출력 4개와 여러 필드버스로 상위 제어기에 값을 전달합니다. 출력은 4~20 mA, 0~20 mA, 0~5 V, 0~10 V와 J·K·R·S 열전대 신호 가운데 고를 수 있습니다. 통신은 USB 2.0, RS485, Profibus DP-V0, Profinet IO, Ethernet TCP/IP(64 MB 로거), Modbus RTU를 지원하므로 팩토리 오토메이션 제어기 방식에 맞춰 주문할 때 지정하세요.

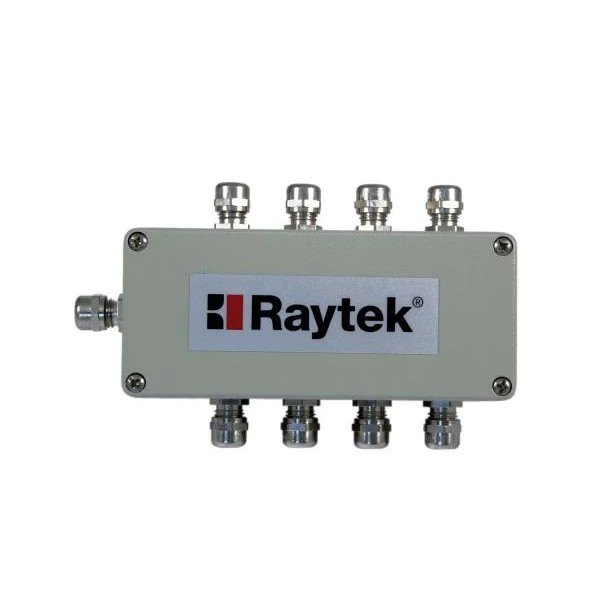

여러 케이블 인입구가 있는 접속 박스

설치와 방폭

주위 온도·케이블과
방폭 대응

헤드 주위 온도는 LT와 G5가 -10~120 °C, LTH가 -10~180 °C, 1M과 2M이 0~120 °C입니다. 레이저가 달린 1M·2M은 65 °C에서 레이저가 자동으로 꺼집니다. 케이블은 헤드마다 1 m가 기본이며 3 m, 8 m, 15 m, 30 m 가운데 고를 수 있고, 공랭 재킷을 사용하면 주위 200 °C까지 대응합니다.

방폭 구역에는 IS(본질안전) 헤드와 MI3ACIS 방폭 전원을 조합하며, 두 제품은 ATEX 2014/34/EU 대상입니다. 표준 헤드는 방폭 구역에 설치할 수 없으므로 설치 구역 구분을 먼저 정하세요.

사용 방법

Compact MI3 통신 박스
PC 연결과 필드버스 선택

Compact MI3는 헤드를 통신 박스에 연결하고, 박스의 USB 2.0이나 주문 때 지정한 필드버스로 PC·제어기와 통신합니다. 설정과 측정값 확인에는 DataTemp Multidrop 소프트웨어를 사용합니다.

소프트웨어·도구	하는 일
DataTemp Multidrop (DTMD) v5.4.1	MI3·MI3M 헤드 설정과 측정값 확인
USB 2.0 (모든 통신 박스)	PC 직접 연결
Ethernet 박스 (COMME · MCOMME)	내장 HTTP 서버, 64 MB 데이터 로거
Modbus RTU · Profibus DP-V0 · Profinet IO	제어기 연동 (주문 시 지정)
USB/RS485 어댑터 (XXXUSB485)	RS485 박스와 PC 연결

처음 연결하는 순서

순서	할 일
1	헤드를 1 m 케이블로 통신 박스에 연결하면 박스가 헤드를 자동으로 인식합니다.
2	PC에 DataTemp Multidrop을 설치하고 통신 박스의 USB 2.0 포트를 PC에 연결하세요.
3	RS485 박스(COMM4 · MCOMM)는 USB/RS485 어댑터(XXXUSB485)로 PC에 연결합니다.
4	DataTemp Multidrop에서 헤드별 측정값을 확인하고 파라미터를 설정하세요.
5	제어기는 Modbus RTU, Profibus DP-V0, Profinet IO, Ethernet 가운데 주문 때 지정한 방식으로 연결합니다.

필드버스 옵션은 주문 때 지정해야 하므로, 제어기의 입력 방식을 먼저 확인한 뒤 통신 박스 모델을 고르세요. 알람 릴레이만 필요한 MCOMMN은 사용자 인터페이스와 RS485가 없습니다.

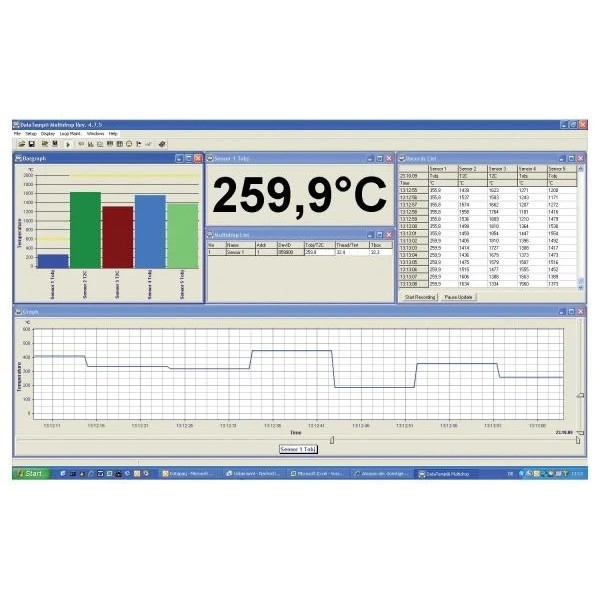

온도 값과 그래프, 데이터 표가 있는 PC 프로그램 화면

사양

MI3 파장별 헤드 비교와
통신 박스 사양

항목	LT	G5	2M	1M
온도 범위	LTS02 · LTS10 · LTH10: -40 ~ 600 °C, LTS20 · LTF · LTH20: 0 ~ 1000 °C	250 ~ 1650 °C	250 ~ 1400 °C	500 ~ 1800 °C
분광 응답	8 ~ 14 µm	5 µm	1.6 µm	1.0 µm
시스템 정확도 (23 ±5 °C)	±1% 읽음값 또는 ±1 °C 중 큰 값	±1% 읽음값 또는 ±1 °C 중 큰 값	±(0.5% + 2 °C)	±(0.5% + 2 °C)
광학 해상도 (D:S)	LTS: 2:1 · 10:1 · 22:1, LTH: 10:1 · 22:1, LTF: 10:1	10:1	100:1	100:1
응답 시간	LTS · LTH: 130 ms, LTF: 20 ms	130 ms	10 ms	10 ms
헤드 주위 온도	-10 ~ 120 °C (LTH: -10 ~ 180 °C)	-10 ~ 120 °C	0 ~ 120 °C (레이저형은 65 °C에서 꺼짐)	0 ~ 120 °C (레이저형은 65 °C에서 꺼짐)

시리즈 공통 사양

항목	사양
반복성	LT · G5: ±0.5% 또는 ±0.5 °C 중 큰 값, 2M: ±(0.25% + 1 °C)
온도 계수	LT: ±0.05 K/K 또는 읽음값의 ±0.05%/K 중 큰 값, 2M: ±0.01%/K
방사율	0.100 ~ 1.100
신호 처리	피크 홀드, 밸리 홀드, 가변 평균 필터 (최대 998 s)
근접 초점 렌즈	최소 스팟 0.5 mm
통신 박스 연결 수	박스당 헤드 최대 8개, 절연 아날로그 출력 4개 (DIN 레일형 6TE)
아날로그 출력	4 ~ 20 mA, 0 ~ 20 mA, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 5 V 헤드 주위 온도 신호
열전대 출력	J: -40 ~ 600 °C, K: -40 ~ 800 °C, R · S: 250 ~ 1800 °C
통신	USB 2.0, RS485, Profibus DP-V0, Profinet IO, Ethernet TCP/IP (HTTP, 64 MB 데이터 로거), Modbus RTU
전원	8 ~ 32 V DC, 5 W
보호 등급	IP65 (NEMA-4, IEC 60529)
보관 온도	LTH: -20 ~ 180 °C, 그 외: -20 ~ 120 °C
케이블	실리콘 · 할로겐 프리, 오일 · 염기 · 산에 강함. 헤드당 1 m 기본 (3 m · 8 m · 15 m · 30 m 선택), 장착 너트 1개 포함
자가 진단	헤드 와이어 파손, 헤드 내부 온도, 센서 상태 LED
규격	EMC 2014/30/EU, EN 61326-1:2013, RoHS 2011/65/EU, REACH 1907/2006, 저전압 2011/35/EU (MI3ACIS 전원), ATEX 2014/34/EU · EN 60079-0:2019 · EN 60079-11:2012 (IS 헤드와 MI3ACIS 전원)
소프트웨어	DataTemp Multidrop 호환

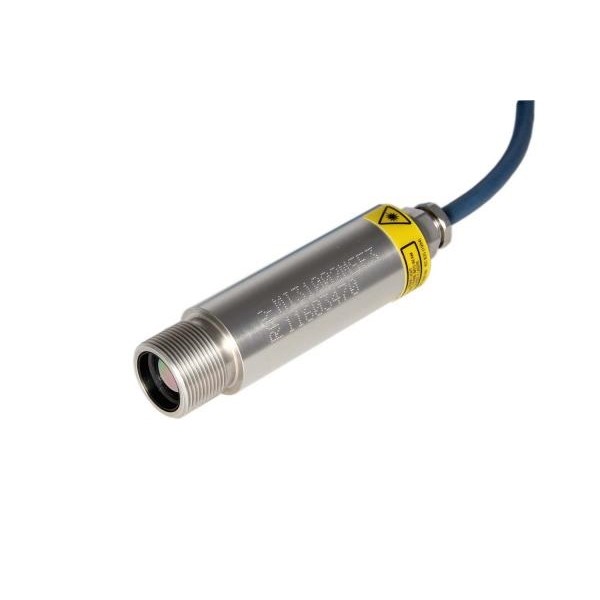

케이블이 연결된 원통형 센싱 헤드

활용 분야

좁은 설비 안
온도 감시 현장

로봇 팔·리니어 드라이브 — 움직이는 설비 위에서 온도를 연속 측정합니다.
제지·반도체·금속·플라스틱·유리 공정 — 공정별 파장 헤드를 골라 설치합니다.
방폭 구역 — IS 헤드와 방폭 전원을 조합해 설치합니다.
OEM 장비 — 통신 박스로 호스트 제어기와 직접 연결합니다.

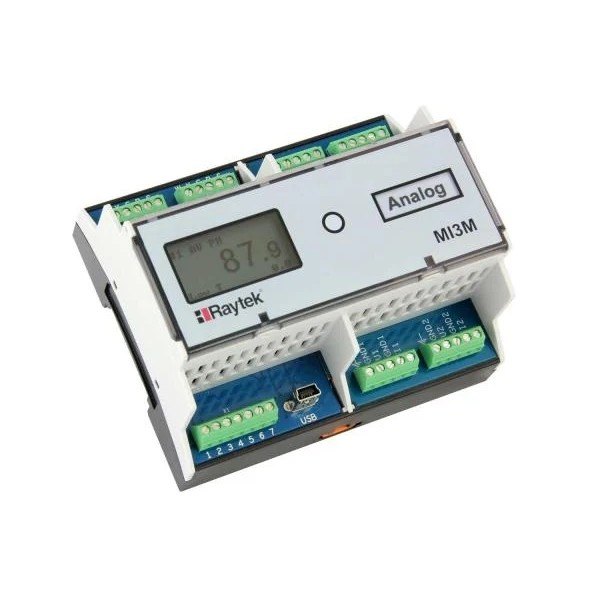

단자대와 표시창이 보이는 DIN 레일형 통신 박스

선택 가이드

대상과 온도에 맞는
MI3 헤드 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
저온 표면을 주위 120 °C 이하에 설치해 측정할 때	LT 헤드	8 ~ 14 µm 파장으로 저온 표면을 측정하며, LTH는 주위 180 °C까지 견딥니다.
유리 대상을 250 ~ 1650 °C에서 측정할 때	G5 헤드	5 µm 분광 응답으로 유리 표면 온도를 측정합니다.
금속 대상을 250 ~ 1400 °C에서 측정할 때	2M 헤드	1.6 µm 파장에 D:S 100:1, 응답 10 ms로 금속 대상을 빠르게 측정합니다.
500 ~ 1800 °C 고온 대상을 측정할 때	1M 헤드	1.0 µm 파장에 D:S 100:1, 응답 10 ms로 헤드 가운데 가장 높은 온도까지 측정합니다.
센서와 알람 모니터를 한 벌로 설치할 때	Compact GP	센서 헤드와 1/8 DIN 모니터를 한 세트로 구성합니다.

구성·옵션

MI3 헤드·박스·액세서리
구성

구분	내용
헤드	LT · G5 · 2M · 1M · LTH 등 파장별 선택 (헤드 1개에 통신 박스 1개를 따로 주문)
통신 박스	헤드 최대 8개, 절연 아날로그 출력 4개, DIN 레일형, 필드버스는 주문 때 지정
브래킷	조절식 · 고정식 (LT · G5용, 1M · 2M용 별도)
보호	공기 퍼지, 보호 윈도우, 공랭 재킷 (LT · G5, 0.8 m · 2.8 m), 수랭 하우징 (1M · 2M)
렌즈	근접 초점 렌즈 (LT · G5)
방폭	IS 헤드, MI3ACIS 방폭 전원
케이블	1 m 기본, 3 m · 8 m · 15 m · 30 m 선택

교정 연계

여러 헤드를 한 박스로 운용하면 헤드 단위로 교정 대상이 늘어나므로, 교정 주기에 맞춰 예비 헤드를 두는 방법도 있습니다. 헤드별 교정이 (주)테솔의 KOLAS 인정 범위에 드는지 확인한 뒤 안내해 드립니다.

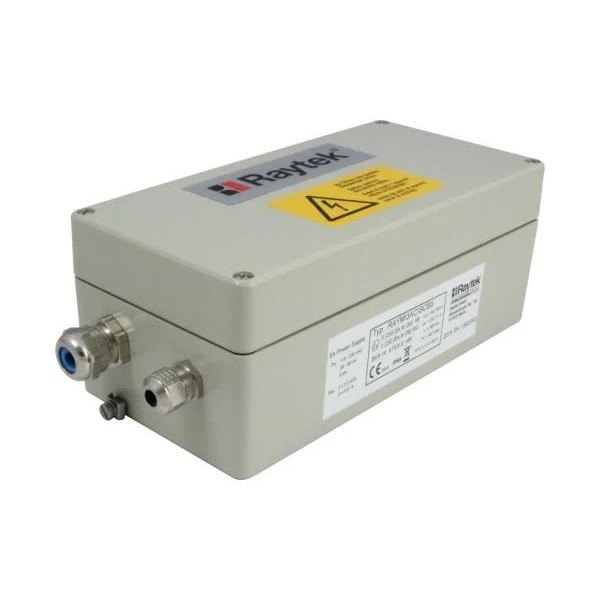

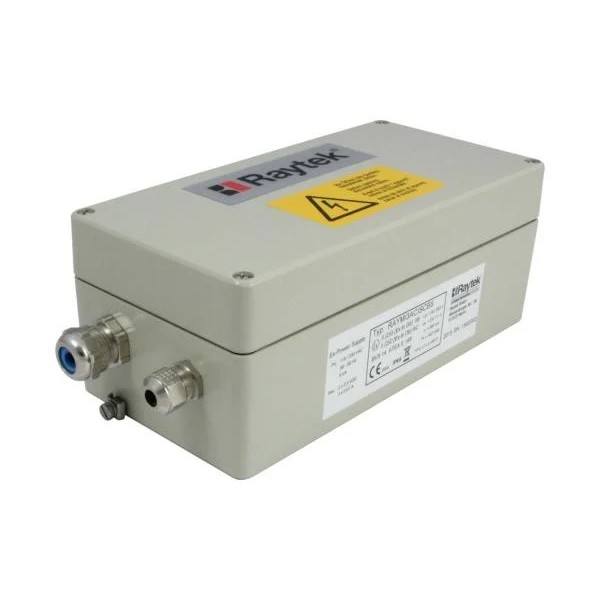

케이블 글랜드가 달린 금속 접속 박스

MI3와 함께 검토할
적외선 온도 센서

MI3 통신 박스 하나에 서로 다른 헤드를 섞어 연결할 수 있습니까?
네, 박스 하나에 헤드를 최대 8개 연결할 수 있으며 파장이 다른 헤드도 함께 연결합니다. 헤드 조합은 측정 지점의 재질과 온도 조건으로 정하세요.
Compact MI3를 방폭 구역에 설치할 수 있습니까?
네, IS 헤드와 MI3ACIS 방폭 전원을 조합하면 설치할 수 있습니다. 두 제품은 ATEX 2014/34/EU 대상이며, 표준 헤드는 방폭 구역용이 아니므로 구역 구분을 알려 주세요.
MI3는 움직이는 설비에도 사용할 수 있습니까?
네, 케이블이 움직여도 측정값이 안정적이어서 로봇 팔과 리니어 드라이브에 설치할 수 있습니다. 케이블 길이는 이동 거리를 고려해 정하세요.
MI3로 아주 작은 대상도 측정할 수 있습니까?
네, 근접 초점 렌즈를 장착하면 최소 0.5 mm 스팟까지 측정합니다. 렌즈는 LT와 G5 헤드용이므로 대상 크기와 헤드를 함께 정하세요.
기존 제어기와 어떤 방식으로 연결합니까?
Modbus RTU, Profibus, Profinet, Ethernet 또는 아날로그 출력으로 연결할 수 있습니다. 제어기의 입력 방식을 알려 주시면 박스 구성을 정해 드립니다.
