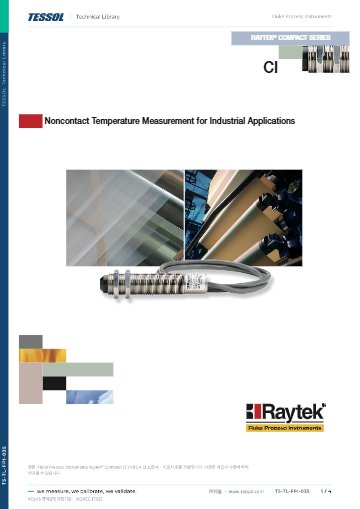

제품 자료: CI 브로셔

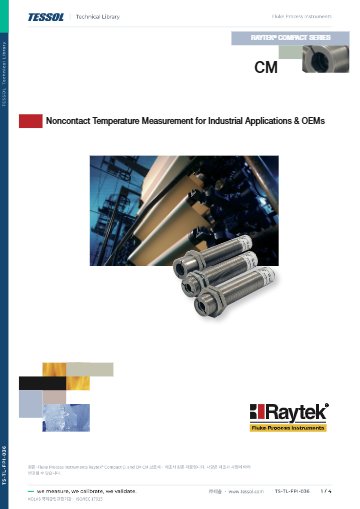

CM 브로셔

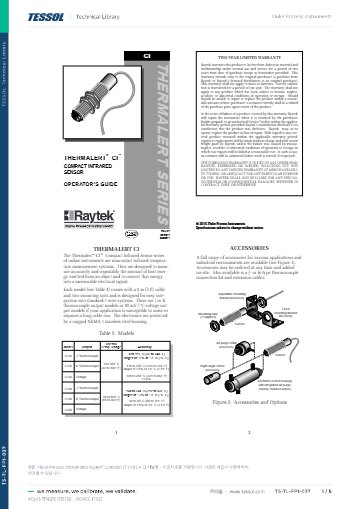

CI 매뉴얼

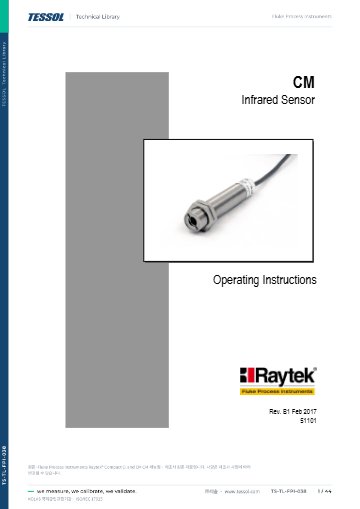

CM 매뉴얼

제품문의 구매하기

루프 전원 한 쌍으로 동작하는
소형 적외선 센서

Fluke Process Instruments Raytek Compact CI · CM 소형 적외선 센서

견적 받기

Fluke Process Instruments 국내 공식 대리점

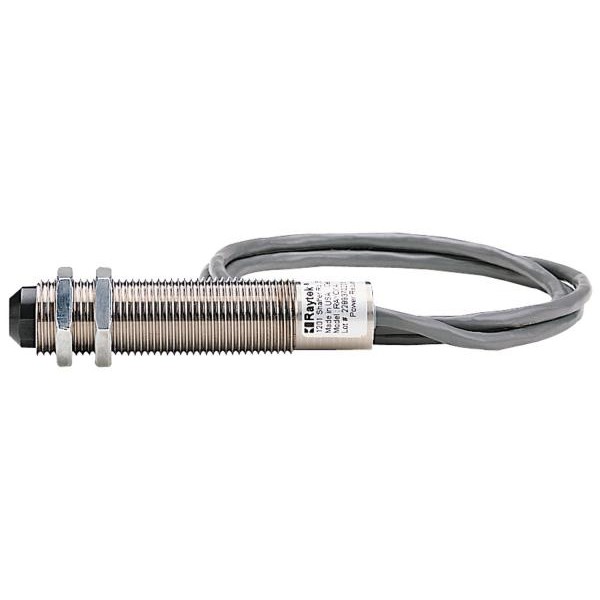

Fluke Process Instruments의 Raytek Compact CI · CM은 IP65 스테인리스 외함에 담은 소형 적외선 센서(파이로미터)로, 12~24 VDC 루프 전원 하나로 동작합니다. CI는 열전대 입력 장치에 연결하는 50 Ω 출력을, CM은 방사율 조정과 24 VDC 알람 출력을 갖추고 있습니다.

기존 열전대 입력 계기의 배선을 바꾸지 않고 비접촉 측정으로 전환하려는 OEM 장비와 설비에 적합합니다. 이 센서는 (주)테솔이 국내에 공식 공급합니다.

50 Ω

열전대처럼 연결하는 CI 출력

IP65

스테인리스 외함 보호 등급

70 °C

냉각 없이 견디는 주위 온도

350 ms

CI 응답 시간

특징

단순한 Compact CI와
조정 가능한 CM

핵심 특징	현장에서 달라지는 점
열전대식 50 Ω 출력(CI)	열전대 입력 장치에 그대로 연결하므로 계기를 교체하지 않고 비접촉 측정으로 전환할 수 있습니다.
루프 전원	12~24 VDC, 20 mA 한 쌍으로 동작해 별도 전원 배선이 필요 없습니다.
스테인리스 IP65(NEMA-4) 외함	먼지와 물줄기가 있는 현장에서도 센서 내부를 보호합니다.
24 VDC 알람 출력(CM)	목표 온도나 헤드 온도가 설정값을 벗어나면 알람을 출력하므로 경보 장치에 연결할 수 있습니다.
신호 처리와 방사율 조정(CM)	피크·밸리·가변 평균 가운데 신호 처리 방식을 고르고, 목표 방사율과 창 투과율을 설정해 대상별 측정값을 보정합니다.
센서 상태 LED	정상·경보·범위 외·불안정·센서 이상 상태를 현장에서 LED로 바로 확인합니다.

모델 선택

Compact CI와 CM
선택 기준

CI는 방사율이 0.95로 고정되어 비금속 표면을 설정 없이 측정하는 단순형이고, CM은 방사율과 신호 처리를 조정할 수 있는 확장형입니다. CI는 측정 범위에 따라 CI-A와 CI-B로 나뉩니다.

CI-A — 0~350 °C를 7~18 µm 파장, 광학 해상도 4:1로 측정합니다.
CI-B — 30~500 °C를 7~18 µm 파장, 광학 해상도 4:1로 측정합니다.

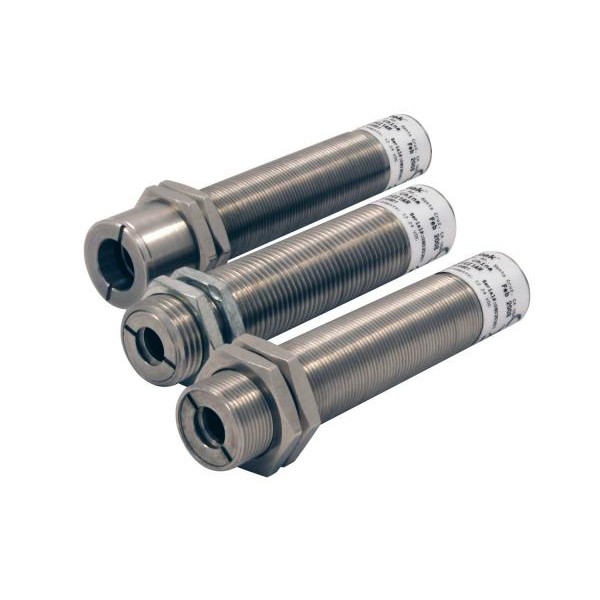

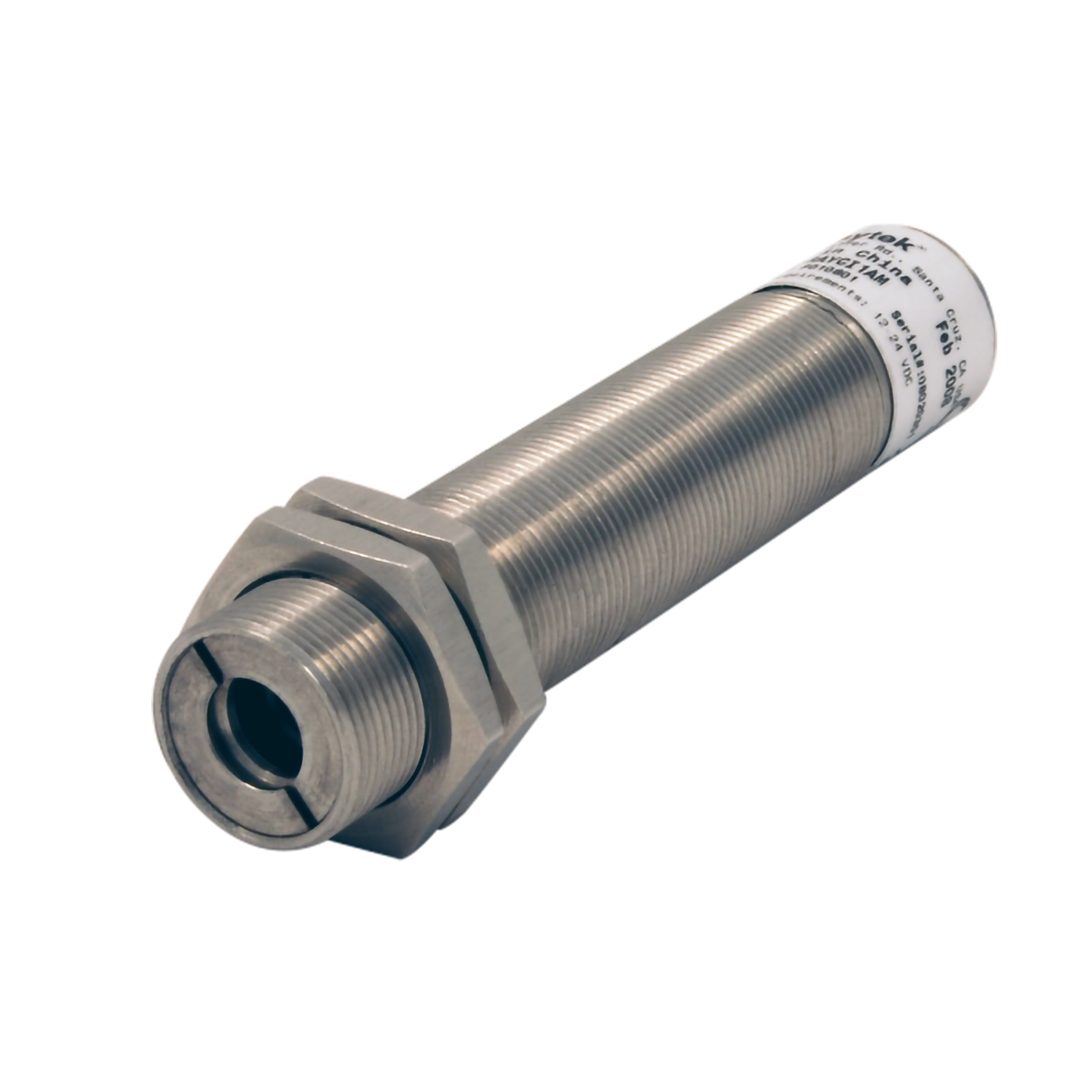

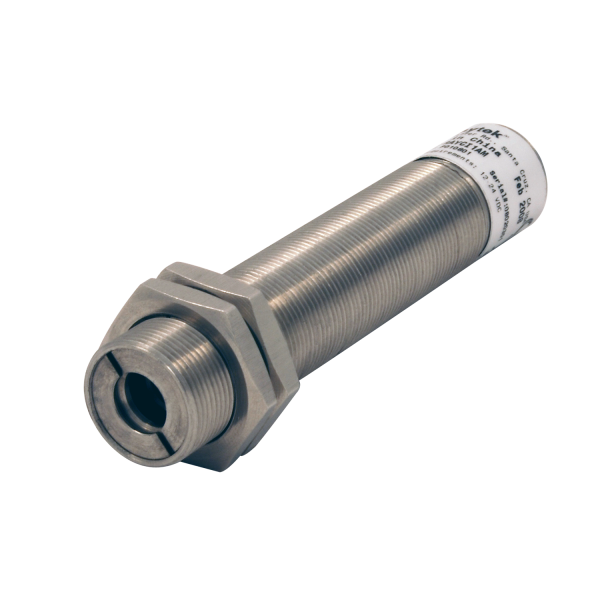

CM — -20~500 °C를 8~14 µm 파장, 광학 해상도 13:1로 측정합니다.

표면이 비금속이고 알람이 필요 없으면 CI를, 방사율이 다른 대상이거나 알람·RS232가 필요하면 CM을 선택하세요.

전원·배선

루프 전원과
출력 연결

두 가닥 배선으로 전원과 신호 연결

센서는 12~24 VDC 루프 전원으로 20 mA 수준에서 동작합니다. CI는 열전대식 50 Ω 출력이므로 연결할 장치의 입력 사양이 맞는지 먼저 확인하세요. CM은 24 VDC 알람 출력과 RS232를 갖추고 있으며, DataTemp Multidrop 소프트웨어로 센서 변수를 설정합니다.

설치 환경

주위 온도와
케이블·부속품

센서는 냉각 없이 주위 온도 70 °C까지 설치할 수 있고, 수랭 재킷을 추가하면 260 °C까지 넓어집니다. 케이블은 기본 1 m이며 최대 15 m까지 고를 수 있습니다. 렌즈 오염이 우려되면 공기 퍼지 재킷과 보호 렌즈 커버를, 좁은 구석에는 직각 거울을 추가하세요.

사용 방법

Compact CM
RS232 설정과 DataTemp Multidrop

Compact CM은 RS232 디지털 인터페이스로 PC에 연결하고, 센서마다 포함된 DataTemp Multidrop 소프트웨어로 프로그래밍 가능한 변수를 설정합니다. CI는 방사율이 0.95로 고정되어 있고 열전대와 같은 50 Ω 출력 임피던스를 갖습니다.

소프트웨어·도구	하는 일
DataTemp Multidrop (DTMD) v5.4.1	CM 방사율·창 투과율·알람·신호 처리 설정
RS232 인터페이스 (CM)	PC와 센서 사이 설정 통신
센서 상태 LED (CM)	동작·경보·범위 외 상태 표시

처음 연결하는 순서

순서	할 일
1	센서에 12~24 VDC 루프 전원을 연결합니다.
2	PC에 DataTemp Multidrop을 설치하세요. 공식 다운로드 v5.4.1의 지원 목록에 CM이 들어 있습니다.
3	CM의 RS232 인터페이스를 PC에 연결합니다.
4	DataTemp Multidrop에서 방사율(0.10~1.10)과 창 투과율, 24 VDC 알람 조건을 설정하세요.
5	피크 홀드, 밸리 홀드, 가변 평균 가운데 현장에 맞는 신호 처리를 고릅니다.

CM의 알람은 대상 온도나 헤드 주위 온도를 기준으로 동작하도록 고를 수 있습니다.

사양

CI와 CM 모델별
상세 사양 비교

항목	CI-A	CI-B	CM
온도 범위	0 ~ 350 °C	30 ~ 500 °C	-20 ~ 500 °C
분광 응답	7 ~ 18 µm	7 ~ 18 µm	8 ~ 14 µm
시스템 정확도	0 ~ 115 °C: ±3 °C, 116 ~ 350 °C: ±5%	30 ~ 99 °C: ±6 °C, 100 ~ 500 °C: ±2% 또는 ±3 °C	디지털·전압 출력: 읽음값의 1.5% 또는 ±2 °C
반복성	±1% 또는 ±1 °C	±1% 또는 ±1 °C	디지털·전압 출력: ±0.5% 또는 ±1 °C
광학 해상도 (D:S, 90% 에너지)	4:1	4:1	13:1
응답 시간 (90%)	350 ms	350 ms	150 ms
방사율	0.95 고정	0.95 고정	0.10 ~ 1.10 조정
출력	50 Ω 열전대식 출력	50 Ω 열전대식 출력	24 VDC 알람 출력, RS232
신호 처리	해당 없음	해당 없음	피크 · 밸리 · 가변 평균
자가 진단	해당 없음	해당 없음	정상 · 경보 · 범위 외 · 불안정 · 센서 이상

시리즈 공통 사양

항목	사양
전원	12 ~ 24 VDC 루프 전원, 20 mA
주위 온도	냉각 없이 70 °C, 수랭 재킷 260 °C
외함	스테인리스 스틸, IP65 (NEMA-4)
케이블	기본 1 m, 최대 15 m
장착	장착 너트 2개 포함
소프트웨어	CM: DataTemp Multidrop 호환 (RS232)
옵션	조절식 고정 브래킷, 공기 퍼지 재킷, 직각 거울, 수랭·공랭 퍼지 시스템 (260 °C), 보호 렌즈 커버

활용 분야

Compact CI·CM을
설치하는 현장

열전대 입력 장치 — CI 출력을 기존 입력에 연결해 비접촉 측정으로 전환합니다.
OEM 장비 온도 감시 — CM의 알람과 RS232를 장비 제어에 연동합니다.
비금속 표면 — CI의 고정 방사율 0.95로 별도 설정 없이 측정합니다.
방사율이 다른 대상 — CM에서 방사율을 설정해 측정값을 보정합니다.

선택 가이드

측정 조건에 맞는
Compact 센서 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
0 ~ 350 °C 비금속 표면을 단순하게 측정할 때	CI-A	방사율이 0.95로 고정된 열전대식 출력이라 설정 없이 기존 계기에 연결합니다.
100 °C를 넘는 표면을 500 °C까지 측정할 때	CI-B	30 ~ 500 °C 범위를 덮어 CI-A의 350 °C 상한을 넘는 표면까지 측정합니다.
방사율 조정이나 알람 출력이 필요할 때	CM	방사율 조정과 알람, RS232를 갖춰 대상과 제어 조건에 맞게 설정할 수 있습니다.
센서와 알람 모니터를 한 벌로 설치할 때	Compact GP	센서 헤드와 1/8 DIN 알람 모니터를 한 세트로 갖춥니다.

구성·옵션

모델·전원·
소프트웨어 구성

구분	내용
모델	CI-A · CI-B · CM
전원	12 ~ 24 VDC, 20 mA 루프 전원
출력	CI 50 Ω · CM 24 VDC 알람, RS232
소프트웨어	DataTemp Multidrop (CM, RS232)
액세서리	조절식 고정 브래킷 · 공기 퍼지 재킷 · 직각 거울 · 수랭·공랭 퍼지 시스템 · 보호 렌즈 커버

교정 연계

고정 설치한 센서는 측정값 편차를 정기적으로 점검할 수 있도록 교정 주기를 정해 두세요. 그 주기에 맞춰 (주)테솔의 KOLAS 인정 범위 안에서 교정할 수 있는지 확인해 안내해 드립니다.

Compact CI·CM과 함께 보는
적외선 온도 장비

Compact CI를 기존 열전대 입력에 바로 연결할 수 있습니까?
네, CI는 열전대 입력에 연결하는 50 Ω 출력을 갖추고 있습니다. 다만 연결할 계기의 입력 사양은 먼저 알려 주세요.
Compact CI·CM은 주위가 뜨거운 곳에도 설치할 수 있습니까?
네, 냉각 없이 70 °C까지 설치할 수 있고 수랭 재킷을 사용하면 260 °C까지 넓어집니다. 렌즈 오염이 심하면 공기 퍼지 재킷을 추가하세요.
CI와 CM 중 무엇을 선택합니까?
방사율 0.95로 충분하고 알람이 필요 없으면 CI입니다. 방사율 조정이나 알람 출력이 필요하면 CM을 선택하세요.
Compact CI·CM의 전원은 어떻게 공급합니까?
12~24 VDC 루프 전원으로 20 mA 수준에서 동작합니다. 루프 전원 공급 장치의 출력 전압을 확인하세요.
센서 상태는 어떻게 확인합니까?
센서 상태 LED로 동작과 경보, 범위 외 상태를 확인합니다. CM은 RS232와 DataTemp Multidrop으로도 확인할 수 있습니다.
