Fluke Process Instruments Raytek® Compact GP 적외선 고온계

Fluke Process Instruments Raytek® Compact GP 적외선 고온계

MODEL
Raytek® Compact GP
브랜드
FLUKE PROCESS INSTRUMENTS

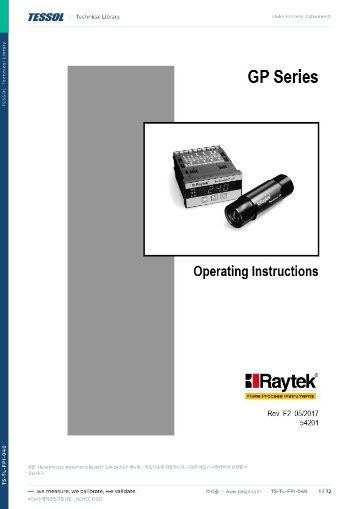

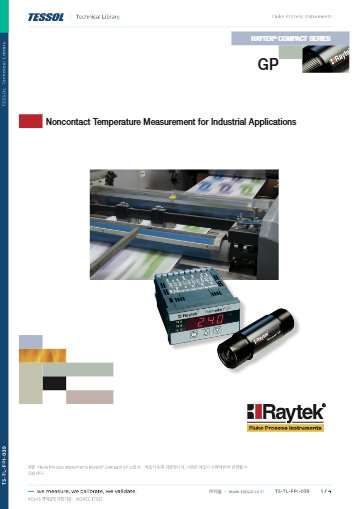

제품 자료
제품문의 구매하기

지나가는 제품의 피크 온도를
놓치지 않는 온도 모니터링 시스템

Fluke Process Instruments Raytek Compact GP 적외선 온도 모니터링 시스템

견적 받기

Fluke Process Instruments 국내 공식 대리점

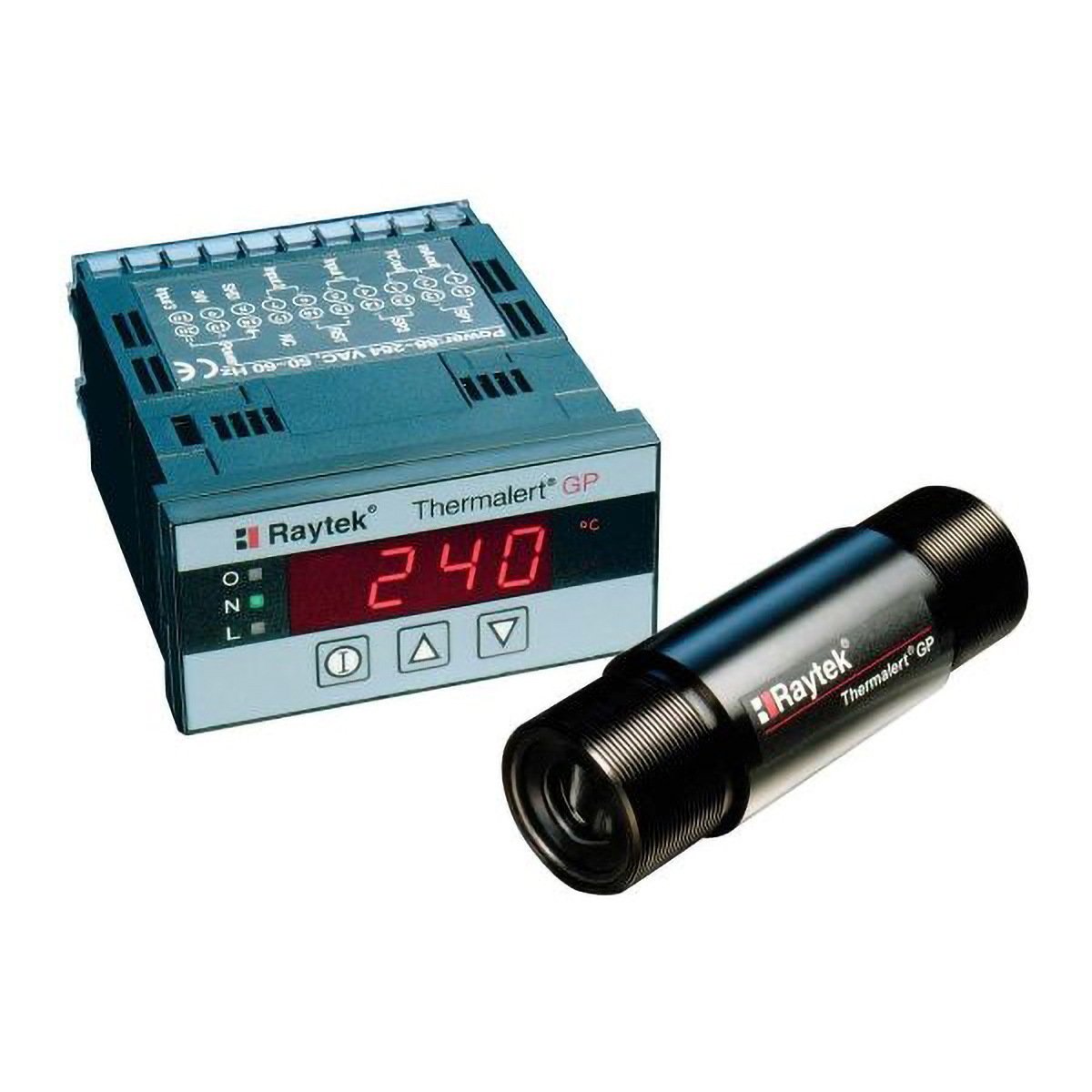

Fluke Process Instruments의 Raytek Compact GP는 GPR·GPS 센서 헤드와 1/8 DIN 모니터를 한 세트로 구성한 적외선 온도 모니터링 시스템입니다. -18~538 °C를 8~14 µm 대역에서 측정해 제지·플라스틱·아스팔트 라인의 표면 온도를 표시하고 알람을 출력합니다.

피크·밸리 홀드와 평균 신호 처리를 모니터 전면에서 설정하므로 간헐적으로 지나가는 제품의 가장 높은 온도도 놓치지 않습니다. 이중 설정점과 데드밴드 알람은 라인 정지 신호로도 연결할 수 있습니다. 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

-18 ~ 538 °C

헤드 측정 범위

300 ms

시스템 응답 시간

35:1

GPR 표준 광학 해상도

1/8 DIN

컴팩트 모니터 규격

특징

센서 헤드부터 알람까지
한 세트인 Compact GP

핵심 특징현장에서 달라지는 점
피크·밸리 홀드최대 998초 동안 가장 높은 값과 낮은 값을 유지해 간헐적으로 지나가는 제품의 온도를 기록합니다.
가변 평균 필터최대 60초 평균으로 흔들리는 표시값을 안정시켜 작업자가 읽기 쉽습니다.
고정 주위 보상(T-ambient)배경 온도를 고정값으로 입력해 표적 주변의 복사열이 읽음값에 미치는 영향을 줄입니다.
GPS 레이저 조준과 50:1 광학레이저로 스팟 위치를 확인하고, 50:1의 좁은 시야로 먼 표적을 겨눌 수 있습니다.
현장 교환 헤드감지 헤드를 현장에서 바로 교체할 수 있어 모니터 설정을 유지한 채 센서만 점검합니다.
이중 설정점·데드밴드 알람상·하한 이탈을 모니터에서 바로 출력하고, 릴레이를 추가하면 라인 정지 신호로 연결할 수 있습니다.

헤드 선택

GPR·GPS
헤드 선택 기준

GPR은 레이저가 없는 표준형이고 GPS는 동축 레이저 조준을 더한 모델입니다. 광학은 표준 초점과 근접 초점 두 가지가 있으므로 표적 크기와 설치 거리에 맞춰 고르세요.

  • GPR 표준 초점 — 광학 해상도 35:1이며, 근접 초점 광학은 30:1입니다.
  • GPS 표준 초점 — 광학 해상도 50:1이며, 근접 초점 광학은 45:1입니다.
  • GPS 케이블 — 레이저 케이블 4 m와 스위치 박스-모니터 케이블 8 m를 포함합니다.

작은 표적이거나 헤드를 가까이 설치하면 근접 초점 광학을, 멀리서 겨누려면 표준 초점의 GPS를 선택하세요.

알람 구성

Compact GP 신호 처리와
알람 출력 설정

모니터 전면에서 설정하는 알람

설정점은 두 개까지 지정할 수 있으며, 데드밴드를 두어 경계값 근처의 알람 떨림을 막습니다. 기본 구성의 알람 출력은 표시 위주입니다. 옵션 릴레이(솔리드 스테이트 10 A AC, 기계식 3 A)를 추가하면 정지·경보 신호를 외부로 출력합니다.

설치 환경

헤드 주위 온도와
보호 액세서리

헤드는 냉각 없이 0~65 °C에 설치할 수 있고, 공랭 하우징으로 120 °C, 수랭 하우징으로 177 °C까지 넓어집니다. 모니터는 0~50 °C 환경에 설치하며 전면이 IP54(NEMA-12)이므로 제어반 내부나 문에 장착하세요. 렌즈 오염이 우려되면 공기 퍼지 칼라를, 좁은 구석에는 직각 거울을 추가하세요.

사양

GPR·GPS 헤드 4종과
모니터 사양

항목GPR 표준 초점GPR 근접 초점GPS 표준 초점GPS 근접 초점
광학 해상도 (D:S)35:130:150:145:1
레이저 조준해당 없음해당 없음동축 레이저동축 레이저

시리즈 공통 사양

항목사양
온도 범위-18 ~ 538 °C
분광 응답8 ~ 14 µm
시스템 정확도 (23 ±5 °C)±1% 읽음값 또는 ±1 °C 중 큰 값
반복성±0.5% 또는 ±1 °C 중 큰 값
응답 시간300 ms
방사율0.10 ~ 1.09 조정
신호 처리피크·밸리 홀드 (최대 998 s, 999 = 무한 홀드 + 외부 리셋), 가변 평균 필터 (최대 60 s), T-ambient 고정 배경 주위 보상
헤드 주위 온도0 ~ 65 °C, 수랭 0 ~ 177 °C, 공랭 0 ~ 120 °C, GPS 레이저는 50 °C에서 자동 꺼짐
헤드 보관 온도-30 ~ 65 °C
헤드 보호 등급IP65 (IEC 529), NEMA-4
모니터1/8 DIN, 4자리 표시, 이중 설정점 · 데드밴드 알람
모니터 크기 · 무게1/8 DIN × 120 mm (1.75 × 3.63 × 4.75인치), 320 g
모니터 주위 / 보관 온도0 ~ 50 °C / -30 ~ 65 °C
모니터 보호 등급전면 IP54 (IEC 529), NEMA-12
케이블GPS 레이저 케이블 4 m, 스위치 박스-모니터 케이블 8 m, 연결 케이블 8 m
알람 릴레이 (옵션)솔리드 스테이트 10 A AC, 기계식 3 A
설치 액세서리 (옵션)공기 퍼지 칼라, 컨딧 어댑터 (0.5인치 NPT), 파이프 어댑터 (1.5인치 NPT), 직각 거울, 서브패널 브래킷, 공랭·수랭 하우징 (177 °C까지)
교정 증명 (옵션)NIST 추적 교정 인증서

활용 분야

라인 표면 온도를
감시하는 현장

  • 제지·플라스틱·아스팔트 — 라인 위 제품의 표면 온도를 연속 표시합니다.
  • 제약·섬유 공정 — 공정 온도를 감시하고 설정점 이탈 때 알람을 출력합니다.
  • 간헐적으로 지나가는 제품 — 피크 홀드로 가장 높은 온도를 기록합니다.
  • 알람 연동 — 설정점을 넘으면 릴레이로 정지 신호를 외부에 전달합니다.

선택 가이드

설치 조건에 맞는
GPR·GPS 헤드

이럴 때 (현장 조건·용량)권장 모델선택 이유
레이저 없이 표준 조준으로 충분할 때GPR 표준 초점광학 해상도 35:1의 기본형으로, 레이저 없이 표준 조준만으로 표면 온도를 감시합니다.
작은 표적을 가까이에서 겨눌 때GPR 근접 초점근접 초점 30:1 광학으로 가까운 거리에서 작은 스팟을 만듭니다.
레이저로 위치를 확인하며 먼 표적을 겨눌 때GPS 표준 초점동축 레이저로 위치를 확인하고 50:1 광학으로 먼 표적까지 겨눕니다.
여러 헤드를 한 박스로 묶어 연결할 때Compact MI3통신 박스 하나에 헤드 8개를 연결할 수 있습니다.

구성·옵션

Compact GP 헤드·모니터·
액세서리 구성

구분내용
헤드GPR (표준 · 근접 초점) · GPS (레이저)
모니터1/8 DIN 4자리 표시 · 이중 설정점 · 릴레이 옵션
케이블GPS 레이저 케이블 4 m · 스위치 박스 연결 케이블 8 m 포함
액세서리공기 퍼지 · 수랭 · 공랭 하우징 · 직각 거울 · 컨딧·파이프 어댑터
릴레이솔리드 스테이트 10 A AC · 기계식 3 A (주문 때 지정)

교정 연계

알람 설정값은 센서 정확도와 맞물려 있으므로 도입 후 정기 점검 계획을 세워 두세요. 센서 교정이 필요할 때는 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
