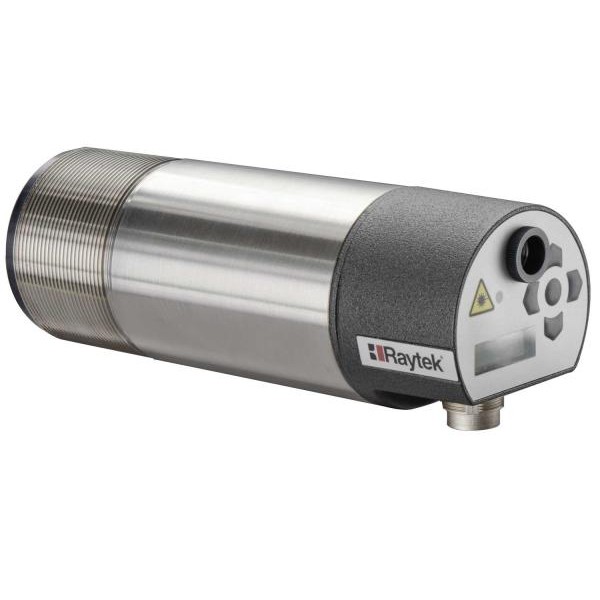

Fluke Process Instruments Raytek Marathon MM 산업용 파이로미터

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke Process Instruments의 Raytek Marathon MM은 -40~2250 °C를 최대 100:1 광학 해상도로 측정하는 고정식 산업용 파이로미터(적외선 온도 센서)입니다. 0.2~2.2 m 가변 초점과 레이저·비디오 조준을 갖춰, 멀리 있거나 폭이 좁은 압연·유리·세라믹 공정 표적의 표면 온도를 감시합니다.

본체 버튼이나 RS232·RS485로 초점을 조정하므로 설치를 마친 뒤에도 제어실에서 표적에 맞출 수 있습니다. IP65(NEMA-4) 강철 하우징이라 먼지와 물줄기가 있는 현장에도 그대로 설치합니다. 이 파이로미터는 (주)테솔이 국내에 공식 공급합니다.

4종

LT · G7 · G5 · MT 파장별 모델

0.2 ~ 2.2 m

버튼 또는 통신으로 조정하는 초점

IP65

NEMA-4 강철 하우징

100:1

최대 광학 해상도(D:S)

특징

먼 표적을 정확히 겨누는
Marathon MM

핵심 특징	현장에서 달라지는 점
가변 초점 0.2~2.2 m	설치 거리가 바뀌어도 센서를 떼지 않고 초점만 다시 맞추므로 라인 변경 때 재조정 시간이 짧습니다.
렌즈 관통 조준과 레이저·비디오	렌즈 관통 조준을 기본으로 레이저나 비디오 조준을 더해, 표적이 스팟에서 벗어나 생기는 오측정을 현장에서 바로잡습니다.
RS232·RS485 원격 설정	초점과 파라미터를 PC에서 변경할 수 있어 사람이 고온 구역에 들어가지 않고도 설정을 관리합니다.
아날로그·디지털 동시 출력	제어 시스템에는 아날로그 신호를, 기록 장치에는 디지털 값을 동시에 출력합니다.
피크 홀드·밸리 홀드·평균 처리	간헐적으로 지나가는 표적의 가장 높은 온도와 가장 낮은 온도를 유지하고, 흔들리는 값은 평균 처리로 안정시킵니다.
공통 설치 부품	모든 모델의 설치 부품이 같아 파장이 다른 모델로 바꿀 때 브래킷을 다시 가공하지 않습니다.

파장 선택

표적 온도에 맞는
파장 모델 선택

같은 하우징에 파장이 다른 네 모델이 있으므로 표적의 온도 대역에 따라 고르세요. 저온의 일반 표면에는 8~14 µm의 MM-LT, 얇은 유리에는 7.9 µm의 MM-G7, 중온 대역에는 3.9 µm의 MM-MT, 유리 표면에는 5 µm의 MM-G5가 알맞습니다.

MM-LT — -40~800 °C, 8~14 µm.
MM-G7 — 300~900 °C, 7.9 µm.
MM-MT — 250~1100 °C, 3.9 µm.
MM-G5 — G5L 250~1650 °C, G5H 450~2250 °C, 5 µm.

방사율은 0.10에서 1.15까지 0.001 단위로 설정할 수 있으며, 주위 배경 온도 보상 기능이 표적 주변 복사열의 영향을 줄입니다.

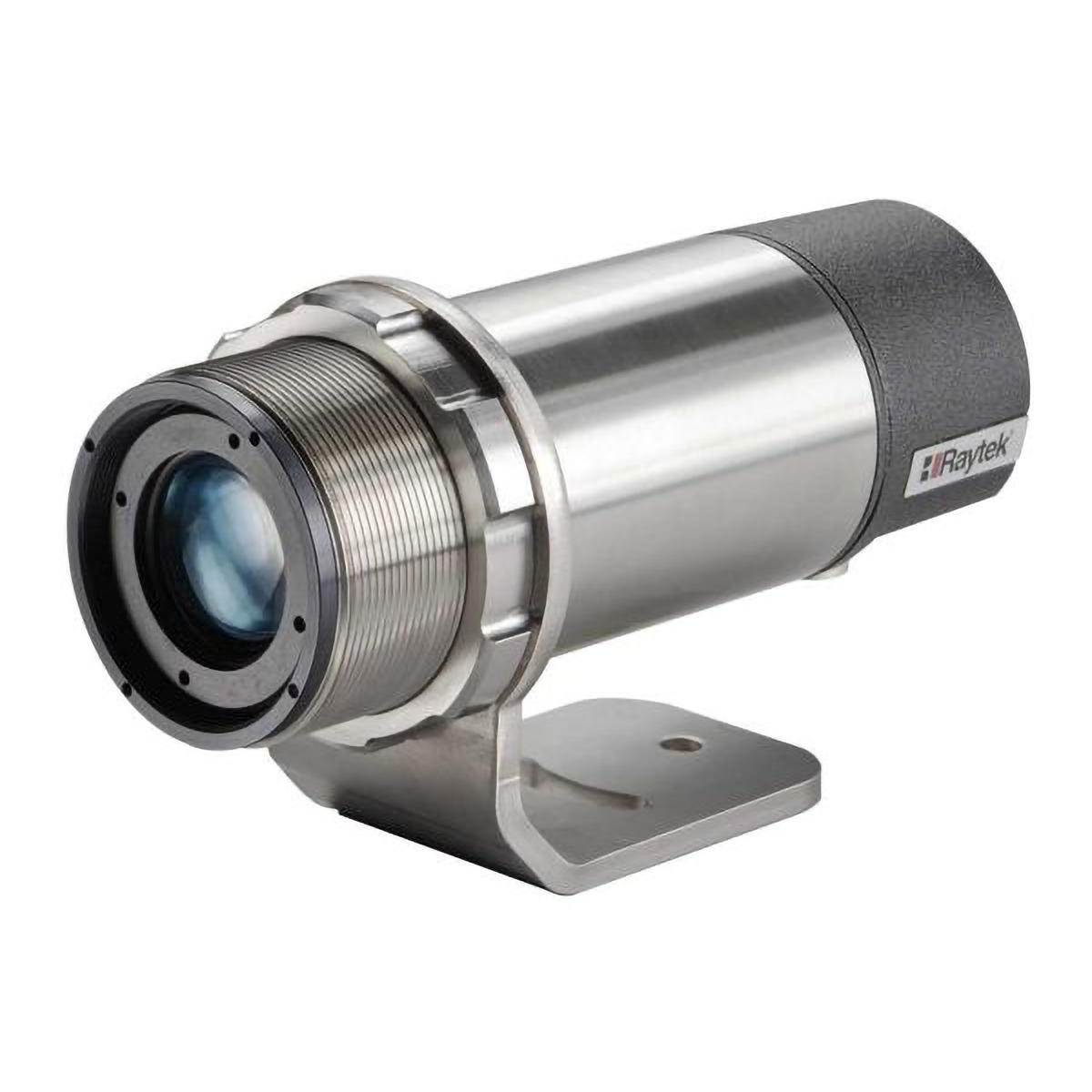

조준과 초점

비디오·레이저 조준과
초점 조정

화면으로 조준하고 영상으로 기록

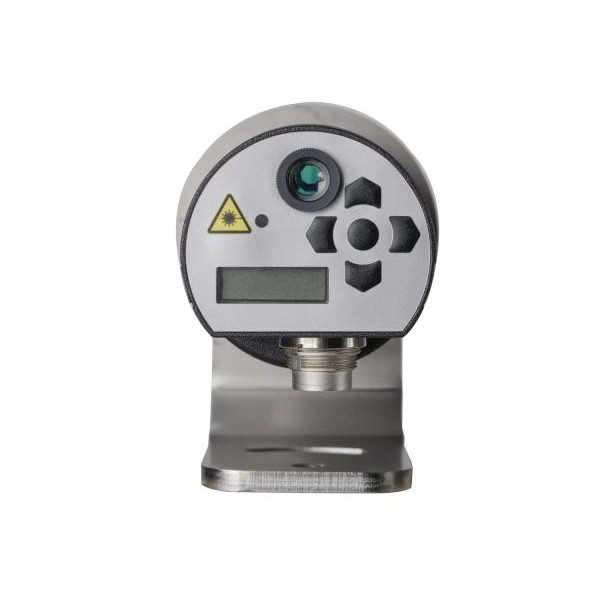

비디오 조준형은 측정 지점을 실시간 화면으로 보여 주고 영상을 기록하므로, 제어실에서도 스팟 위치를 점검할 수 있습니다. 렌즈 관통 조준과 레이저 조준은 기본 구성이고 비디오 조준은 선택 사양입니다. 초점은 후면 버튼이나 RS232·RS485 연결로 조정하세요.

설치 환경

Marathon MM 주위 온도와
보호 액세서리

기본 주위 온도는 5~65 °C이고 비디오형은 50 °C입니다. 더 뜨거운 곳에는 공랭 하우징(10~120 °C), 수랭 하우징(10~175 °C), ThermoJacket(10~315 °C)을 추가하세요. 표적이 먼지나 증기 속에 있으면 스테인리스 또는 세라믹 시야 튜브로 시야를 보호하고, LT·MT·G5 모델에는 보호 윈도우를 장착할 수 있습니다.

사용 방법

Marathon MM
RS485 원격 설정과 소프트웨어

Marathon MM은 RS485(2선 또는 4선)로 PC에 연결하고 함께 제공되는 DataTemp Multidrop 소프트웨어로 원격 설정합니다. RS485 네트워크에는 센서를 최대 32대 연결합니다.

소프트웨어·도구	하는 일
DataTemp Multidrop (DTMD) v5.4.1	초점·파라미터 원격 설정, 측정값 확인
USB/RS485 컨버터 (XXXUSB485)	PC USB 포트와 센서 RS485 연결
후면 버튼	현장에서 초점 조정

처음 연결하는 순서

순서	할 일
1	센서의 RS485 단자를 USB/RS485 컨버터(XXXUSB485)에 연결하고 컨버터를 PC의 USB 포트에 꽂습니다.
2	PC에 DataTemp Multidrop을 설치하세요. 공식 다운로드 v5.4.1의 지원 목록에 MM이 들어 있습니다.
3	여러 대를 운용할 때는 같은 RS485 네트워크에 센서를 최대 32대까지 연결합니다.
4	DataTemp Multidrop에서 센서를 선택해 초점과 측정 파라미터를 설정하세요.

DataTemp Multidrop은 버전마다 지원 센서가 다릅니다. v5.4.1은 Marathon 시리즈를 지원하지만 v6.1.99는 Endurance·Thermalert 4.0용이므로 MM에는 v5.4.1을 받으세요.

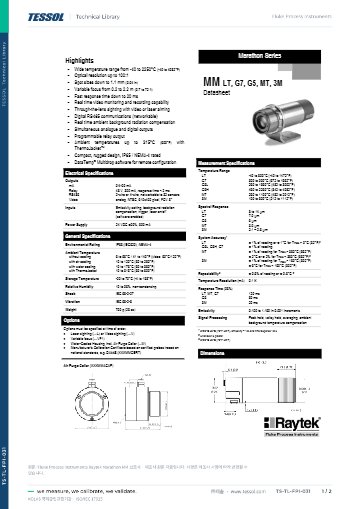

사양

MM 파장별 4개 모델
비교와 공통 사양

항목	MM-LT	MM-G7	MM-G5	MM-MT
온도 범위	-40 ~ 800 °C	300 ~ 900 °C	G5L: 250 ~ 1650 °C, G5H: 450 ~ 2250 °C	250 ~ 1100 °C
분광 응답	8 ~ 14 µm	7.9 µm	5 µm	3.9 µm
시스템 정확도	±1% 읽음값 또는 ±1 °C (0 °C 초과)	±1% 읽음값	±1% 읽음값	±1% 읽음값 (350 °C 초과), ±2 °C 또는 ±2% (350 °C 미만)

시리즈 공통 사양

항목	사양
반복성	±0.5% 또는 ±0.5 °C 중 큰 값
광학 해상도 (D:S)	70:1 또는 100:1 (모델별: LT 70:1, G7 100:1, G5 70:1)
응답 시간	60 ~ 120 ms (모델별: G5 60 ms, LT · MT 120 ms)
온도 분해능	0.1 K
방사율	0.10 ~ 1.15 (0.001 단위로 조정)
신호 처리	피크 홀드, 밸리 홀드, 평균, 주위 배경 온도 보상
초점	가변 초점 0.2 ~ 2.2 m, 후면 버튼 또는 RS232/RS485 원격 조정
조준	렌즈 관통 조준 기본, 레이저 또는 비디오 조준 (비디오는 선택 사양)
출력 · 통신	아날로그와 디지털 동시 출력, 디지털 RS485 (네트워크 연결), RS232
주위 온도	5 ~ 65 °C (비디오형 50 °C), 공랭 10 ~ 120 °C, 수랭 10 ~ 175 °C, ThermoJacket 10 ~ 315 °C
보관 온도	-20 ~ 70 °C
보호 등급	IP65 (NEMA-4), 강철 하우징
소프트웨어	DataTemp Multidrop 호환
규격	EMC 2014/30/EU, RoHS 2011/65/EU, EN 61326-1:2013, EN 50581:2012
기본 포함	렌즈 관통 조준, 스테인리스 고정 너트, 스테인리스 고정 브래킷, 사용자 설명서, DataTemp Multidrop 소프트웨어

활용 분야

고온 표면을 멀리서
감시하는 현장

압연·열간 라인 — 이동하는 강판의 표면 온도를 고정식으로 연속 측정합니다.
유리·세라믹 공정 — 가열 설비의 표면 온도를 비접촉으로 감시합니다.
제어실 모니터링 — 비디오 조준 화면으로 측정 지점을 함께 점검합니다.
공정 기록 — 영상과 온도값을 함께 남겨 품질 기록에 첨부합니다.

선택 가이드

표적 온도에 알맞은
Marathon MM 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
저온 일반 표면을 측정하는 라인일 때	MM-LT	8 ~ 14 µm 분광 응답으로 가장 낮은 온도까지 측정합니다.
300 ~ 900 °C 얇은 유리를 측정할 때	MM-G7	7.9 µm 분광 응답과 D:S 100:1 광학으로 얇은 유리의 표면 온도를 측정합니다.
250 ~ 1100 °C 중고온 대상을 측정할 때	MM-MT	3.9 µm 분광 응답으로 측정하며, 350 °C 미만 구간은 정확도 조건이 따로 정해집니다.
450 ~ 2250 °C 고온 유리 표면을 측정할 때	MM-G5	G5H 모델이 2250 °C까지 측정해 고온 유리 표면에 알맞습니다.
전동 초점이 아닌 광섬유·2색 방식이 필요할 때	Endurance 시리즈	1색·2색·광섬유 방식으로 먼지·증기 환경과 좁은 시야에 대응합니다.

구성·옵션

조준·보호·전원
액세서리

구분	내용
설치	공통 설치 하드웨어, 렌즈 관통 조준, 스테인리스 고정 너트와 고정 브래킷
조준 옵션	비디오 조준 (선택), 레이저 조준
보호	시야 튜브 (스테인리스 800 °C까지 · 세라믹 1500 °C까지), 보호 윈도우 (LT · MT · G5), ThermoJacket (315 °C)
연결	파이프 나사 어댑터, USB/RS485 컨버터, 터미널 블록 (24 V DC 전원 포함형 있음), 저온·고온 케이블
전원	산업용 전원 100/240 V AC → 24 V DC 1.25 A
소프트웨어	DataTemp Multidrop

교정 연계

고온 표적은 온도 범위마다 교정 조건이 달라지므로, 사용할 온도 대역을 미리 정해 두면 교정 범위를 정하기 쉽습니다. 그 대역이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

Marathon MM과 함께 보는
고온 파이로미터

Marathon MM의 응답 시간은 모델마다 어떻게 다릅니까?
모델에 따라 60~120 ms입니다. G5가 60 ms이고 LT와 MT가 120 ms이므로 빠른 이동 표적에는 G5 계열을 우선 검토하세요.
Marathon MM의 모든 모델에 비디오 조준이 들어 있습니까?
아닙니다. 렌즈 관통 조준과 레이저 조준이 기본이고 비디오 조준은 선택 사양입니다. 비디오형은 주위 온도 한계가 50 °C로 낮아집니다.
Marathon MM의 초점은 어떻게 조정합니까?
본체 후면 버튼으로 조정하거나 RS232·RS485로 PC에서 원격 조정합니다. 설치 거리가 0.2~2.2 m 범위 안이라면 센서를 옮기지 않고 초점만 맞추면 됩니다.
Marathon MM은 주위가 뜨거운 곳에도 설치할 수 있습니까?
네, 기본 주위 온도는 5~65 °C이고 ThermoJacket을 더하면 315 °C까지 견딥니다. 공랭·수랭 하우징으로는 120 °C, 175 °C 환경에 대응합니다.
