Fluke BT5300 시리즈 배터리테스터 요약정보 및 구매

MODEL : Fluke BT5300 시리즈

브랜드 FLUKE
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보

FLUKE BT5300 시리즈는 배터리 제조 라인을 위해 맞춤 제작되었습니다.


3 -in- 1의 고정밀 배터리 테스터, 6.5/7.5 자리 전압계 및 멀티플렉서 카드, 작고 효율적인 기능. 7가지의 서능 개선 - 사용자 인터페이스, 정확도, 속도, 안정성, 호환 가능한 명령 세트 , 허용 가능한 총 라인 저항, 인클로저(외함) 전위 측정을 합니다.



제품 동영상



주요 기능

  • 더 높은 정확도: DC 전압의 경우 18ppm 정확도;  0.2% AC 내부 저항 정확도
  • 더 빠른 속도: 4가지 샘플링 속도: Ex-Fast(10ms), Fast(20ms), Medium(100ms), Slow(200ms) 스캔 모드 - 채널당 평균 100ms
  • 보다 안정적인 성능: 특수 루프 디자인의 SW9010 멀티플렉서 카드와 함께 사용할 수 있어 와전류(eddy current)의 영향을 줄이고 내성을 향상시킵니다.
  • 더 많은 부하 용량 : 허용 가능한 총 라인 저항 ≥ 10Ω(3mΩ 측정 범위의 경우), ≥20Ω(30mΩ 이상의 측정 범위에 대해) 지원
  • 더 많은 기능 - 인클로저 전위 측정을 위한 내장된 high-z 모드
  • 높은 호환성: LAN 및 RS232 인터페이스 지원, 유사한 제품과 호환되는 명령어 세트
  • 보다 친숙한 인터페이스: 4.3인치 LCD 화면, 직관적인 사용자 인터페이스



· 제품 사양

제품 사양
측정 유형ACR, DCV, 인클로저(외함) 전위측정
저항 측정 방법4단자 AC (1 kHz) 측정 방법
정격 전압DC ±11V
입력 임피던스10 MΩ, high-z (>10 GΩ)
샘플링 속도 Ex-Fast, Fast, Medium, Slow
허용 가능한 총 선저항 (정확도 내)≤ 10Ω @ 3 mΩ 측정레인지
≤ 20Ω @ 기타 측정레인지
트리거링내부 또는 외부 트리거
지연 시간 ON/OFF, 지연시간: 0 ~ 9.999 s
평균값(Avg) 측정 기능 ON/OFF, 2 ~ 16개의 샘플
측정값 메모리 최대 512 세트 측정
채널 확장내부:  2개의 SW9010 멀티플렉서 카드 지원, 최대 64채널 구성 (BT5311 와 BT5321만 지원)

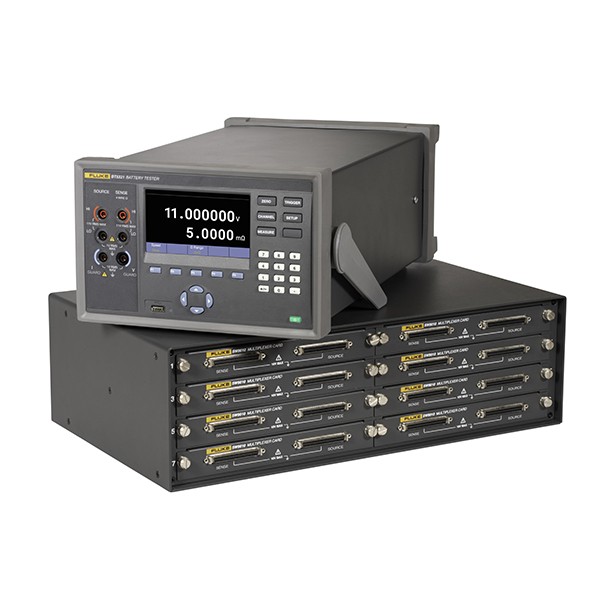

외부: SW1080 스위치 메인프레임에 연결, 최대 256채널
통신 인터페이스RS-232C ,  LAN
기타 기능컨텍트 체크, 콤퍼레이터(양불 판정)



샘플링 시간
샘플링 설정: ACR 및 DCV 동시 측정 샘플링 시간 (50Hz/60Hz)
Ex-Fast10 ms / 8.3 ms
Fast20 ms / 16.7 ms
Medium100 ms / 83.3 ms
Slow200 ms / 166.7 ms



측정레인지와 정확도
ACR 측정
레인지3 mΩ30 mΩ300 mΩΩ10 Ω
최대 표시값5.0000 mΩ50.000 mΩ500.00 mΩ5.0000 Ω15.000 Ω
분해능0.1 µΩ1 µΩ10 µΩ100 µΩ1 mΩ
측정 전류1  100/200/300 mA²100 mA10 mA1 mA1 mA
측정 전류 주파수 1 kHz ± 1Hz
정확도30.2% * rdg + 6 dgt
온도 계수 (< 18 °C 또는 > 28 °C)(0.05% * rdg + 0.005% * F.S.) / °C
응답 시간 (순수 저항) < 20 ms
1. 측정 전류 오차 ±10%
2.   3 mΩ 레인지 범위, 낮은 샘플링 설정, 측정전류의 정확도 차이
100mA 0.5% * rdg + 20 dgt
200mA 0.3% * rdg + 12 dgt
300mA 0.2% * rdg + 6 dgt
3.  샘플링 속도에 따른, 추가 오차 범위
3mΩ 레인지  Ex-fast: ±30 dgt; Fast: ±10 dgt; Medium: ±5 dgt 추가
30mΩ ~ 10 Ω 레인지 : Ex-fast: ±3 dgt; Fast: ±2 dgt; Medium: ±2 dgt 추가



DCV 측정
 BT5310/BT5311BT5320/BT5321
표시 자릿수6.5 자리7.5 digits
레인지10 V
최대 표시값±11.00000V±11.000000V
분해능10 µV1 µV
정확도125 ppm * rdg + 50 µV18 ppm * rdg + 25 µV
응답 시간 (일반)< 20 ms< 20 ms
온도 계수 (<18 °C  또는  >28°C)(5 ppm * rdg + 1 ppm * F.S.) / °C (1 ppm * rdg + 1 ppm * F.S.) / °C
1 샘플링 속도에 따른 추가 오차 범위
BT5310/BT5311  Ex-Fast: ±50 µV; Fast: ±30 µV; Medium: ±10 µV
BT5320/BT5321  Ex-Fast: ±50 µV; Fast: ±20 µV; Medium: ±5 µV



모델 비교
모델BT5310BT5311BT5320BT5321
DCV 전압 자릿수6.5 자리7.5 자리

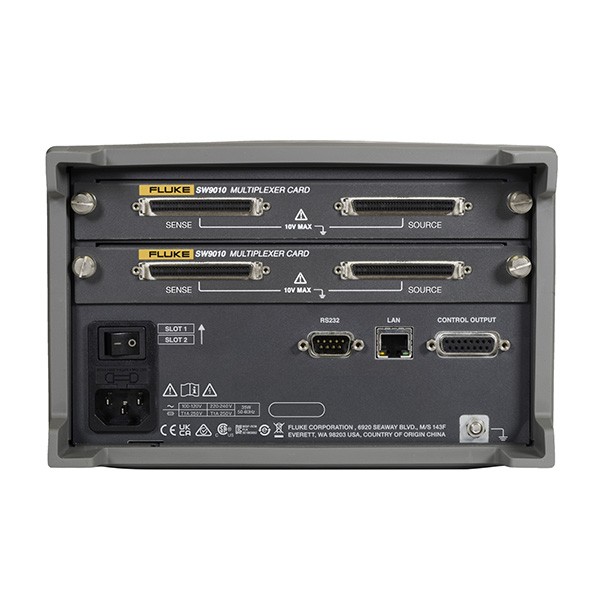

후면 패널에 SW9010 멀티플렉서 카드 지원아니요최대 2개 장착 아니요최대 2개 장착
SW1080 스위치 메인프레임 지원



일반 사양
크기 (W x H x L)BT5300 배터리테스터 : 216 mm x 133 mm x 383 mm
SW1080 스위치 메인프레임: 430mm x 128 mm x 260 mm
SW9010 멀티플렉서 카드: 202 mm x 26 mm x 222 mm
무게BT5300 배터리테스터: 7.3 kg (SW9010 제외)
SW1080 스위치 메인프레임: 9 kg (SW9010 제외)
SW9010 멀티플렉서 카드: 500 g
디스플레이4.3인치 TFT LCD, 480 x 272 해상도
작동 온도 0 °C to +40 °C
보관 온도 -10 °C to +50 °C
작동 습도 Non-condensing (<10°C)
≤90% RH (at 10 °C to 30 °C)
≤75% RH (at 30 °C to 40 °C)
≤45% RH (at 40 °C to 50 °C)
고도3000 m
보관 고도12000 m
정격 전압 AC 100V ~ 240V (자동 선택)
정격 주파수50/60Hz
정격 소비전력60 VA
안전IEC 61010-1: Pollution Degree 2
EMCIEC 61326-1: Industrial
보증BT5300 배터리테스터: 3 년
SW1080 스위치 메인프레임: 3 년
SW9010 멀티플렉서 카드: 1 년
참고 : 릴레이(Relays), 퓨즈(fuses)와 커넥터(connectors) 는 보증기간에 포함되지 않습니다

· 제품 구성

모델: Fluke BT5300 시리즈 배터리테스터

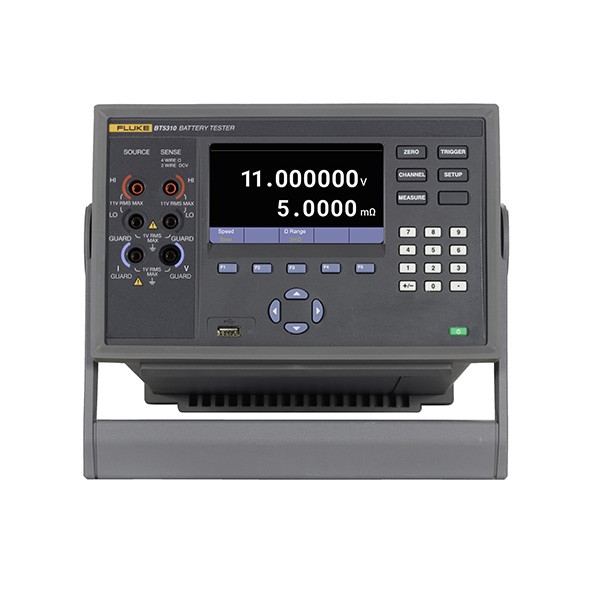

Fluke BT5310
6.5자리 고정밀 배터리 테스터(내장 멀티플렉서 카드를 지원하지 않음)
  • Fluke BT5310 배터리 테스터 본체
  • 전원 코드
  • USB-232 직렬 케이블
  • 안전 정보
  • 교정 보고서
Fluke BT5311
6.5자리 고정밀 배터리 테스터 (내장 멀티플렉서 카드 지원)
  • Fluke BT5311 배터리 테스터 본체
  • 전원 코드
  • USB-232 직렬 케이블
  • 안전 정보
  • 교정 보고서
Fluke BT5320
7.5자리 고정밀 배터리 테스터(내장 멀티플렉서 카드를 지원  하지 않음)
  • Fluke BT5320 배터리 테스터 본체
  • 전원 코드
  • USB-232 직렬 케이블
  • 안전 정보
  • 교정 보고서

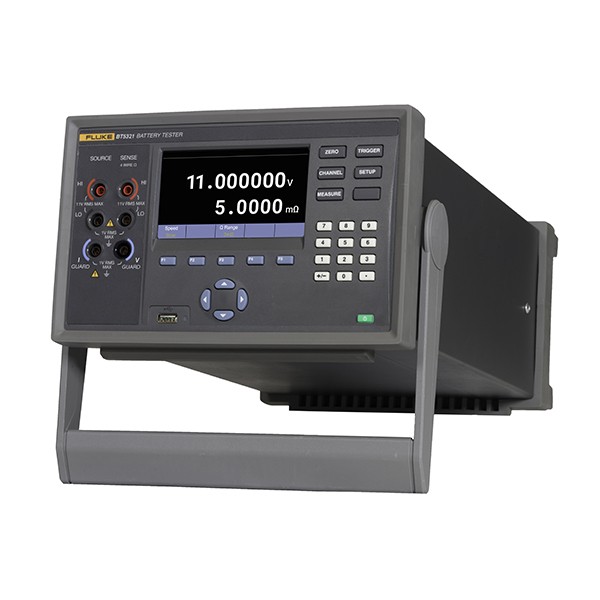

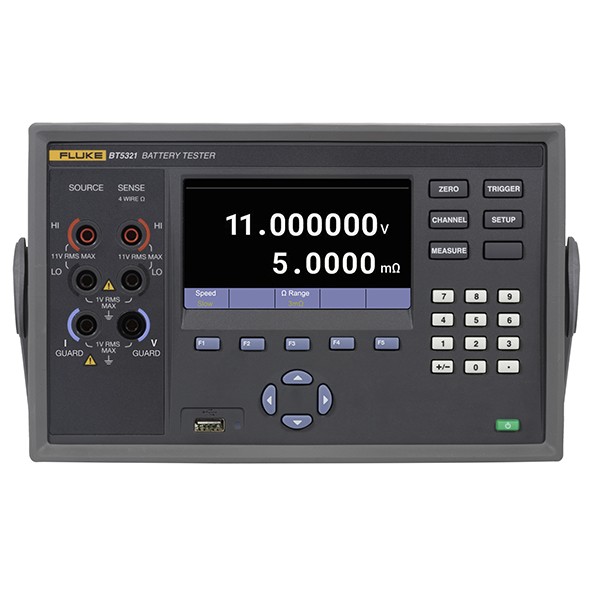

Fluke BT5321
7.5자리 고정밀 배터리 테스터 (내장 멀티플렉서 카드 지원)
  • Fluke BT5321 배터리 테스터 본체
  • 전원 코드
  • USB-232 직렬 케이블
  • 안전 정보
  • 교정 보고서
