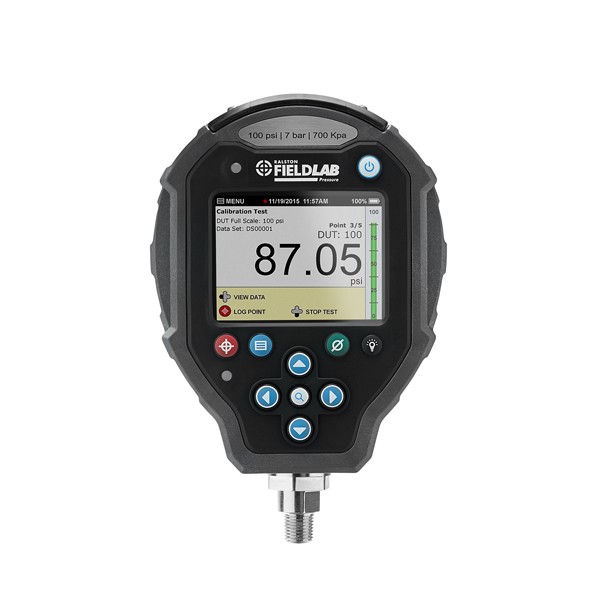

정밀급 디지털 압력계 (데이터 로깅) 요약정보 및 구매

MODEL : FieldLab

브랜드 RALSTON INSTRUMENTS
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

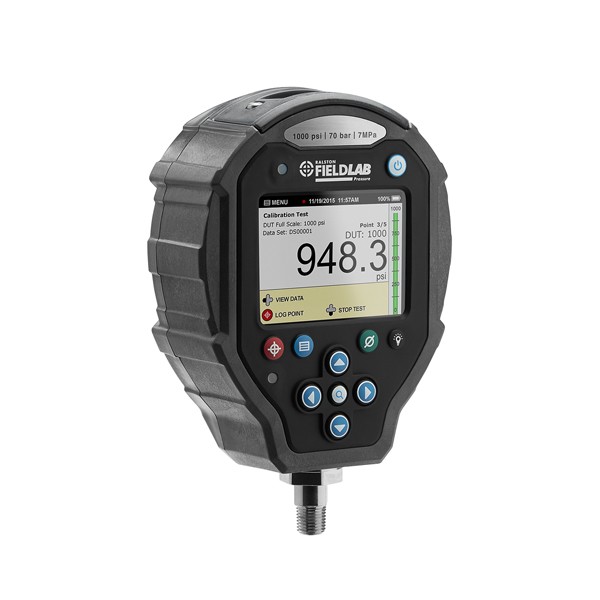

본질 안전 디지털 압력계/교정기




위험 지역에서의 압력 교정을 문서화

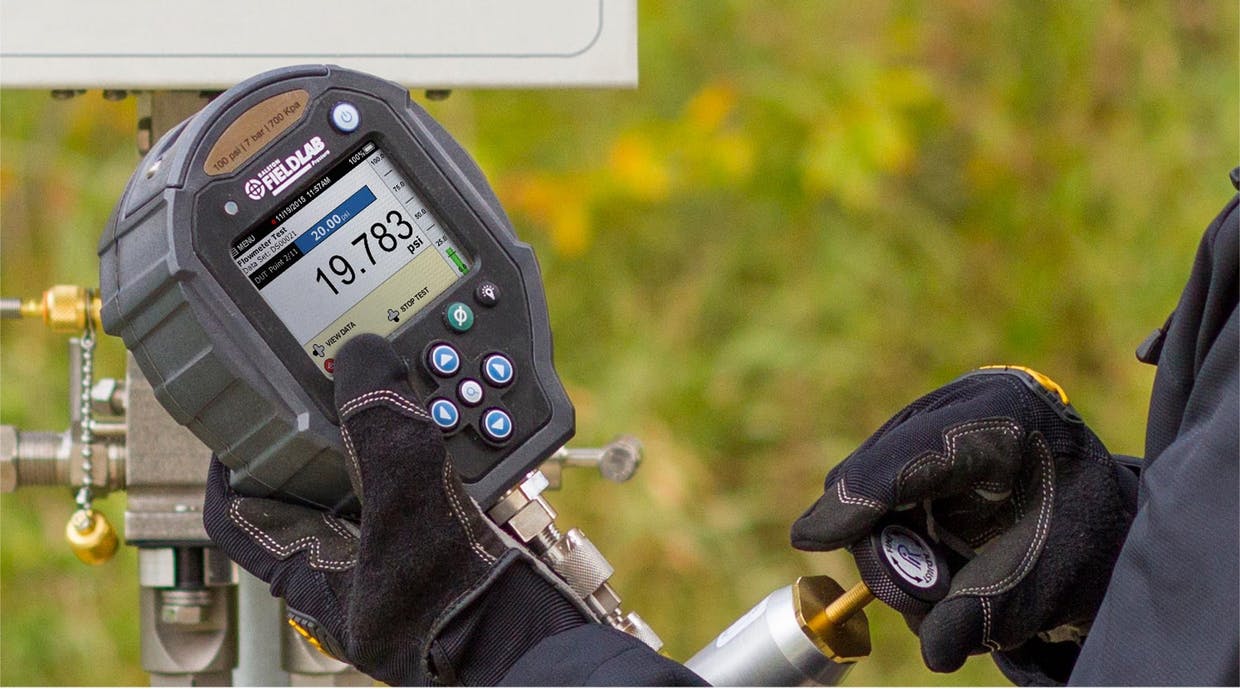

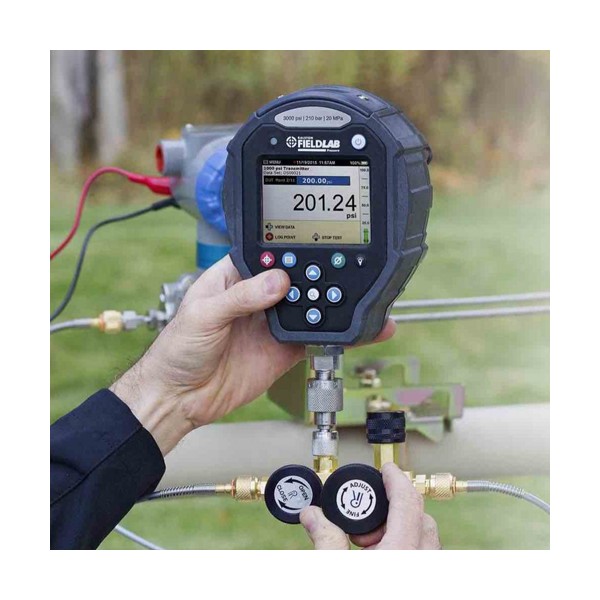

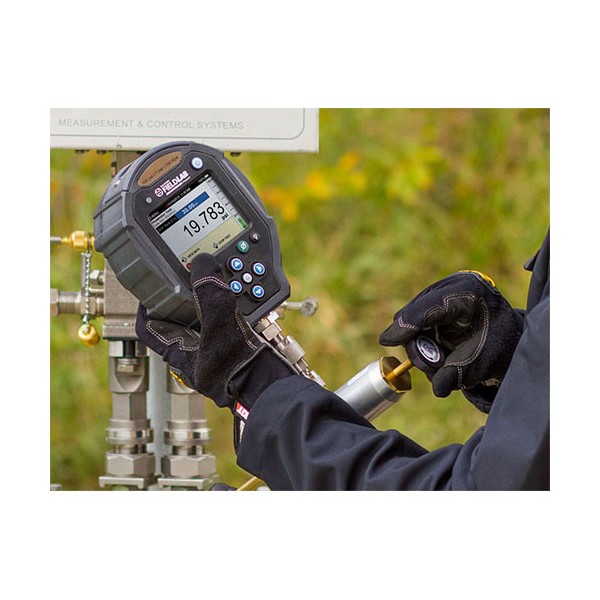

압력 교정을 수행하거나 위험한 지역에서 정기적으로 압력 테스트 또는 검증을 수행하는 경우 Ralston FieldLab 디지털 압력 교정기는 이상적인 도구입니다. 당사의 FieldLab 디지털 압력 교정기는 본질적으로 안전한 디지털 압력 기준기로서 Class 1, Division 1 ATEX 또는 IECEx Zone 0 위치에서 사용하도록 특별히 설계되었습니다. 견고한 휴대형 압력 교정기는 가장 위험한 장소에서의 사용을 위해 본질 안전으로 인증되었습니다.



간소화된 압력 교정 프로세스

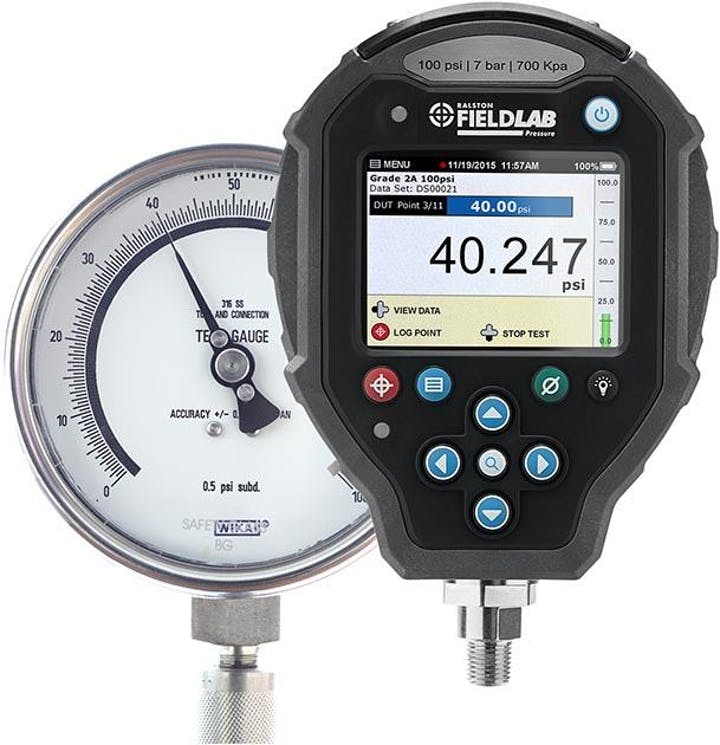

Ralston FieldLab은 작고 효율적인 문서화 교정기입니다.

  • 압력계 및 트랜스미터의 모든 ASME 등급에 대한 교정 테스트 템플릿
  • 사용자가 지정 가능한 교정 포인트 및 허용 편차의 Pass/Fail
  • 화면상에 반복 작업 및 표준 작업 지침서가 프롬프트됩니다.
  • PDF 또는 Excel 형식으로 교정 시험 성적서 출력 - 노트할 필요 없음


원터치 버튼으로 압력 단위 변경

FieldLab은 압력 또는 진공 측정에 사용되는 모든 표준 압력 단위를 지원합니다. 메뉴를 검색하지 않고도 즉시 단위를 변경할 수 있습니다.

FieldLab 디지털 압력 교정기는 FieldLab 디지털 압력 교정기 소프트웨어에서 가장 많이 사용하는 압력 단위들을 사용자 정의하여 표현 가능합니다.





스냅샷 로깅

지정된 시간 간격이 아닌 사용자가 설정한 압력값을 기반으로 직접 압력 판독을 수행할 수 있는 새로운 FieldLab 기능입니다.

  • 차량, 산업 기계 또는 항공기의 타이어에 대한 압력 로깅
  • 조립 라인에서 생산될 때 각 가압제품에 대한 압력 로깅


고속 또는 장기간의 압력 데이터 로깅

고속 또는 장기간에 걸쳐 정확한 데이터 로깅을 수행

  • 초당 최대 128개 리딩 값으로 단기간 데이터 로깅
  • 최대 2개월 동안 지속적으로 2백만 개의 데이터 포인트 기록
  • 균열 감지 기능은 초당 최대 200개 리딩 값으로 PSV 테스트 수행
  • 수압 테스트를 위한 압력 로그 생성


Ralston FieldLab 기능

  • IP67 (1m 방수)
  • 읽기 쉬운 대형 컬러 LCD 스크린
  • PC 응용 프로그램으로 테스트 절차를 만들고 USB으로 데이터 다운로드
  • 원격 통신을 위한 무선 라디오 (옵션) 이용 가능
  • 30 psi / 200 kPa ~ 10,000 psi / 70 MPa의 압력 범위에서 사용 가능
  • 터치 키보드로 여러 개의 태그 번호 및 테스트 정보를 입력할 수 있습니다.
  • USB 또는 무선(옵션)을 통해 PC에서 실시간으로 볼 수 있습니다.
  • 15개의 압력 단위를 선택 가능하며, 커스터마이즈 사용자 정의 단위 또한 입력 가능.
  • 교정 소프트웨어는 사용자 정의된 테스트 과정을 생성하고 관리하며, 데이터의 다운로드를 지원합니다.
  • 미국산 제품


신속한 압력 교정으로 더 많은 성과를 얻으십시오!

Ralston FieldLab은 비정상 조건에 필요한 본질 안전 장치를 제공하는 휴대용 압력 교정기입니다. 신속한 압력 교정, 압력 시험, 정수압 테스트의 쉬운 교정 프로세스 덕분에 귀하의 일과에서 더 많은 시간을 얻을 수 있습니다.

필요에 따라 압력 범위, 압력 커넥터, 무선 옵션을 선택하여 성능을 향상시키십시오.

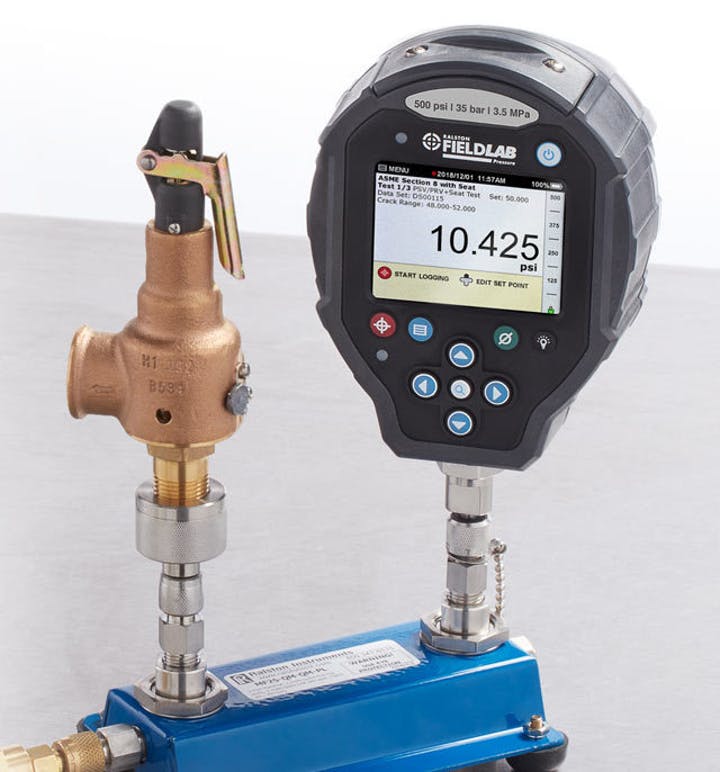

PSV (Pressure Safety Valve) 압력 안전 밸브 테스트




압력 안전 밸브 테스트가 훨씬 쉬워졌습니다.

FieldLab PSV 테스트는 전문 기술자의 언급을 백업하기 위해 매우 정확한 데이터로 반복 가능하고 추적 가능한 PSV 테스트를 수행합니다. 압력 안전 밸브를 정밀하게 테스트하려면 밸브가 올라갈 때의 팝업 지점 압력과 밸브가 원 위치로 돌아갈 때의 순간을 정확하게 측정해야 합니다. 일반적으로 이것은 손으로 측정하고 기록하기가 어려울 수 있습니다. 또한 결과는 백업 할 하드 데이터가 거의 없는 간단한 관찰을 기반으로 하여 기술자의 인증을 받습니다. 인증서는 기술자 언급 외에 추적 가능성이 거의 없고 이 프로세스를 기반으로 서명되고 발급됩니다. FieldLab PSV 테스트는 기술자가 프로세스를 제어하면서 프로세스 속도를 높이고 가동 중단 시간을 줄이고 밸브 성능에 대한 풍부한 데이터 백업 사진을 생성합니다.

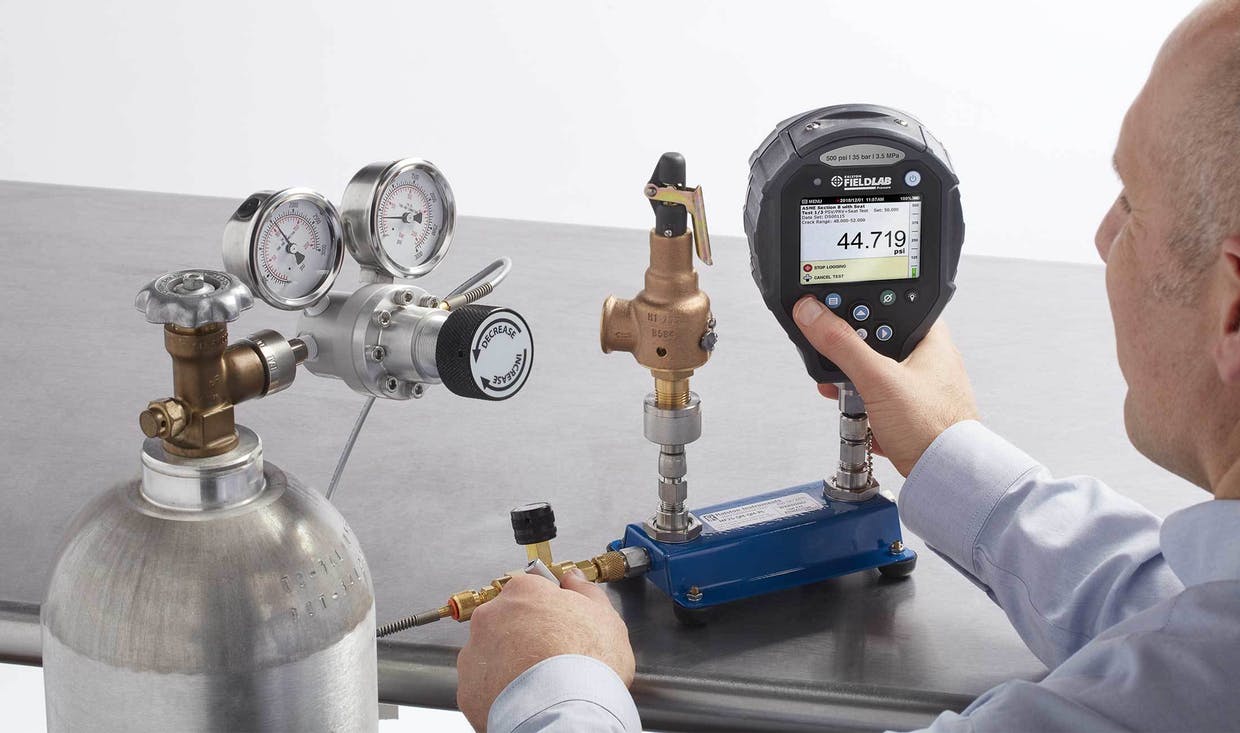

압력 안전 밸브 테스트 (PSV) 수행 방법

Ralston Fieldlab 압력 테스트 소프트웨어

FieldLab PSV/PRV 테스팅 소프트웨어 및 하드웨어를 사용하면, 테스트를 수행하고 압력 안전 밸브(PSV) 또는 비례 릴리프 밸브(PRV)를 교정기에서 직접 테스트한 대부분의 정보를 기록합니다. 테스트가 완료된 후 데이터는 PC로 전송되어 그래프, 고객 데이터, 태그 데이터 및 기타 필요한 정보가 있는 테스트 보고서를 출력하고 공유할 수 있습니다.

독특한 PSV/PRV 테스트 모드는 PSV 균열을 캡처하고 초당 200회 압력을 기록하여 압력을 리시트합니다. 대부분의 경쟁사 장비는 로깅 속도가 너무 느리기 때문에 안정적으로 균열을 포착하고 다시 리시트하지 않습니다. PSV/PRV 모드는 사용자가 ASME 보일러 코드 섹션 8과 같은 표준, 허용 오차는 PSV의 압력에 따라 달라질 수 있는 단순 균열 테스트 또는 조건부 균열 테스트 중에서 선택할 수 있도록 허용합니다. 사용자는 테스트 시, 밸브의 압력을 입력하고 FieldLab에 다른 중요한 정보를 입력할 수 있습니다. 따라서 사용자가 사무실로 돌아오면 모든 중요한 정보를 다운로드하고 많은 노력을 들이지 않고 인증서를 만들 수 있습니다.

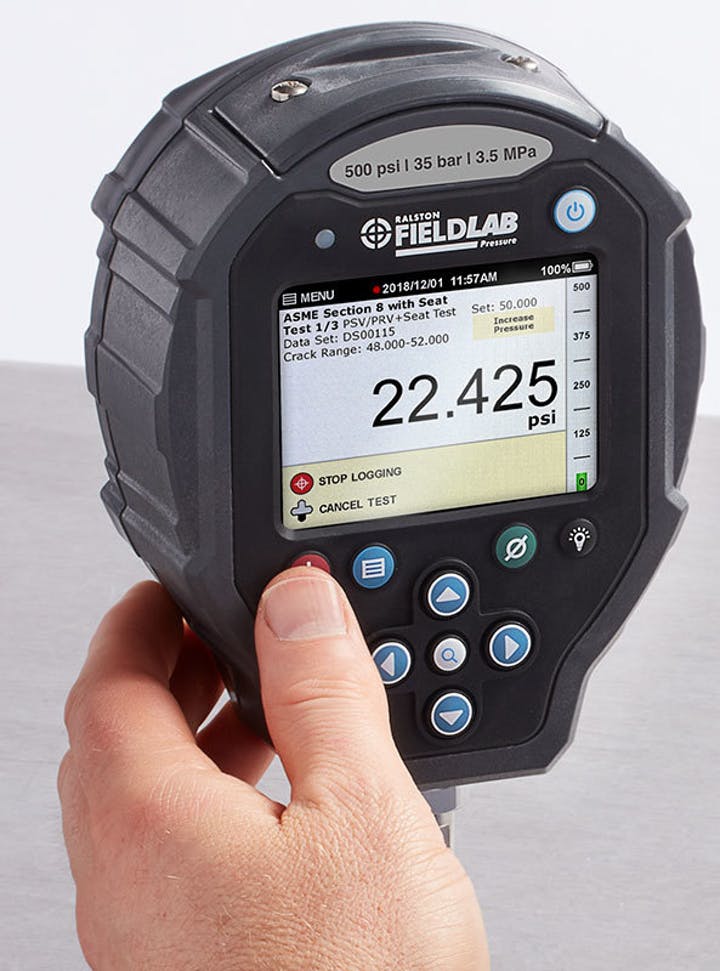

PSV/PRV 테스트 모드



PSV/PRV 테스트 모드는 사용자가 균열 압력을 기록하기 전에 액체의 첫 번째 안정된 흐름을 관찰해야 하는 액체 밸브 뿐만 아니라 스팀 및 가스 밸브에서도 작동합니다. 또한 누설 테스트를 실행하고 압력 변화를 기록하고 누출이 관찰되는지 여부를 기록할 수 있습니다. 이는 많은 유연성을 제공하며 PSV 테스트 수행시보다 원활하고 안정적인 워크 플로우를 제공합니다. FieldLab 30 psi ~ 10,000 psi에서 사용할 수 있으므로 현장의 대부분 PSV 범위를 포괄합니다. 또한 본질 안전 (Class 1, Division 1, ATEX IECEx, Zone 1 등급)으로 인해 대부분의 위험한 장소에서도 문제없이 사용할 수 있습니다.

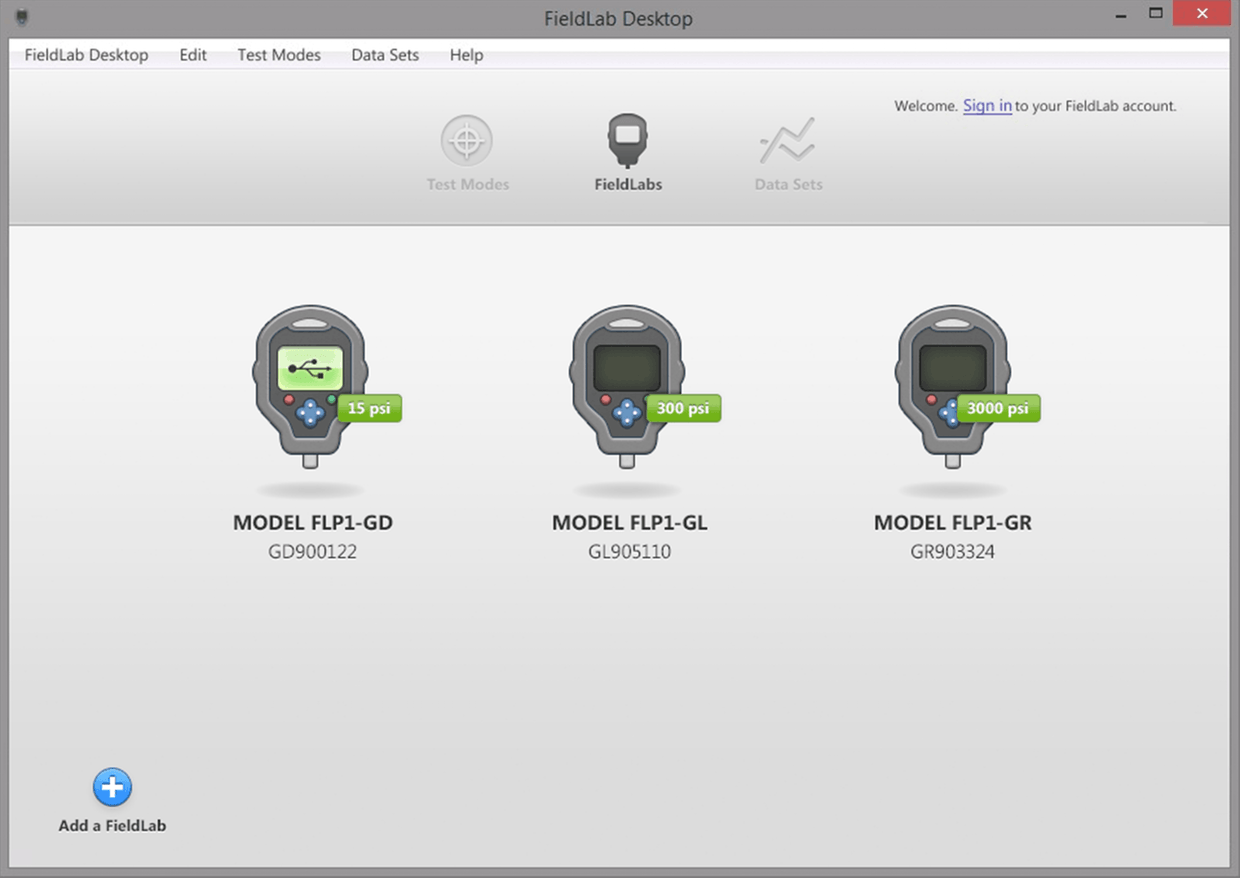

FieldLab 디지털 압력 교정기 소프트웨어 다운로드

FieldLab 디지털 압력 교정기 소프트웨어는 무료 Windows 응용 프로그램이며, FieldLab 디지털 압력 교정기와 함께 사용할 수 있도록 RalstonFieldLab.com 에서 다운로드 할 수 있습니다.

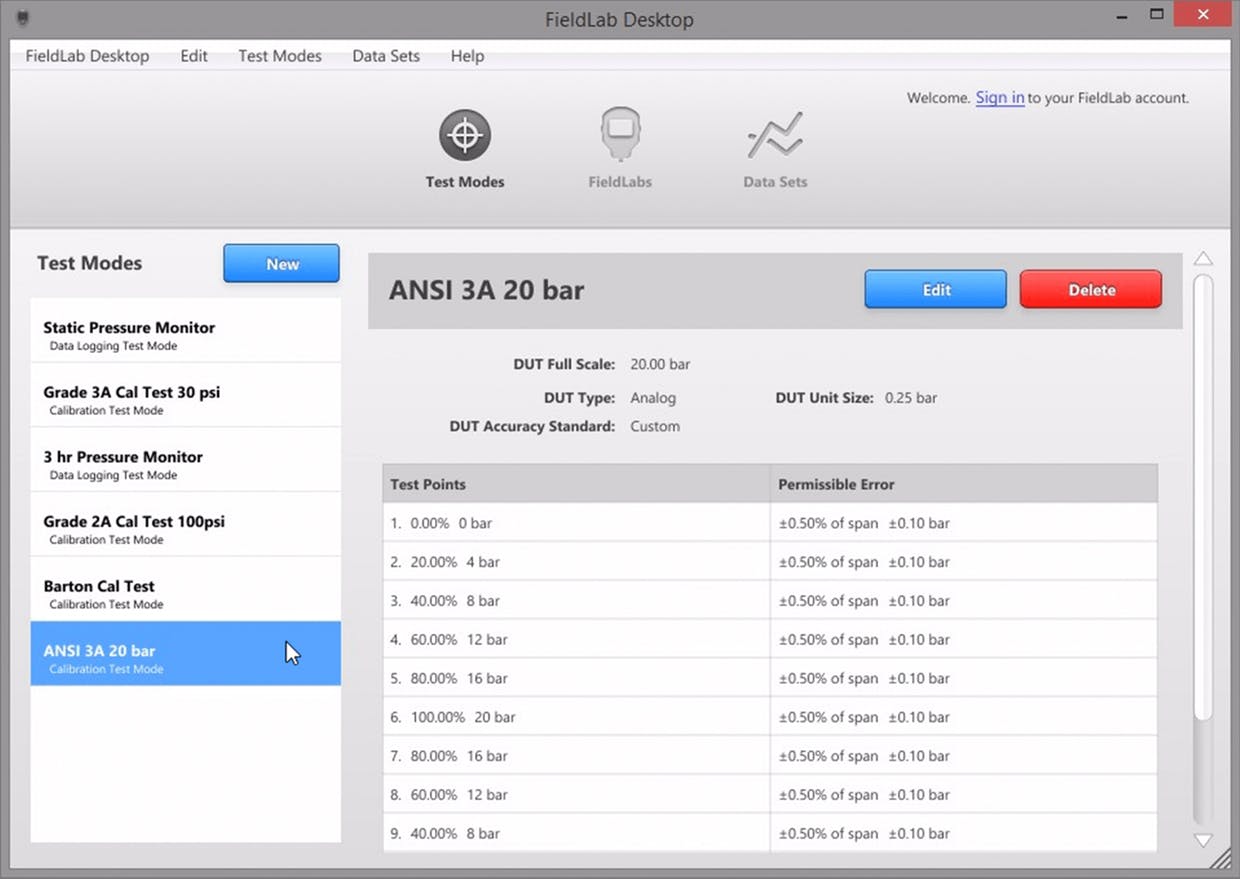

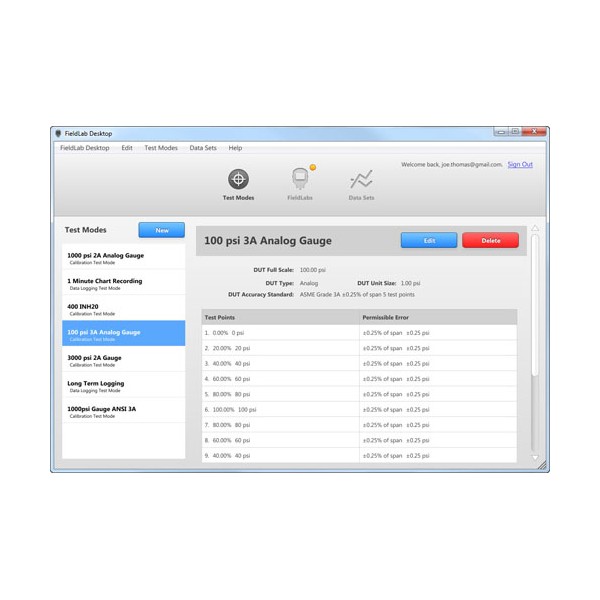

FieldLab 디지털 압력 교정기를 데스크탑이나 노트북에서 쉽고 빠르게 관리 및 구성하십시오.

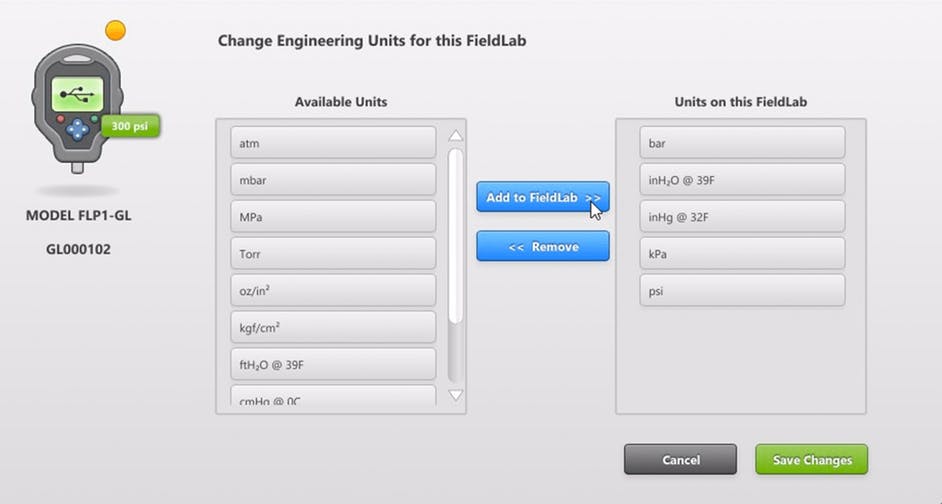

작업에 필요한 공학 단위 만 선택하십시오.

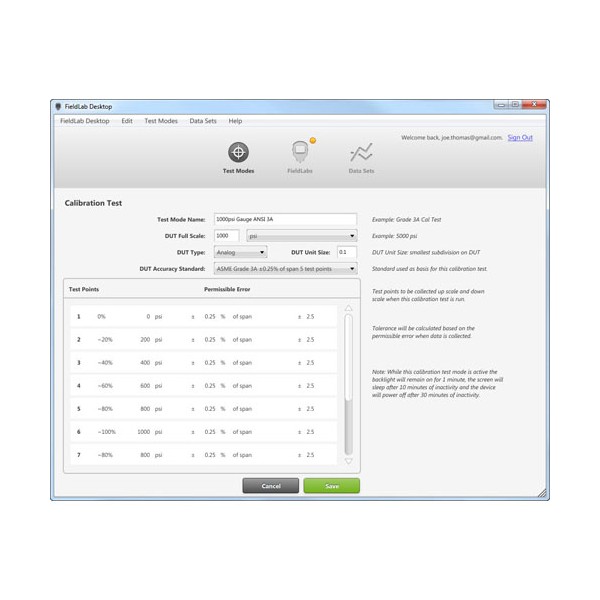

현장에서 교정 테스트를 진행하고 교정 테스트 모드는 현장에 머무는 시간을 줄여 줍니다.

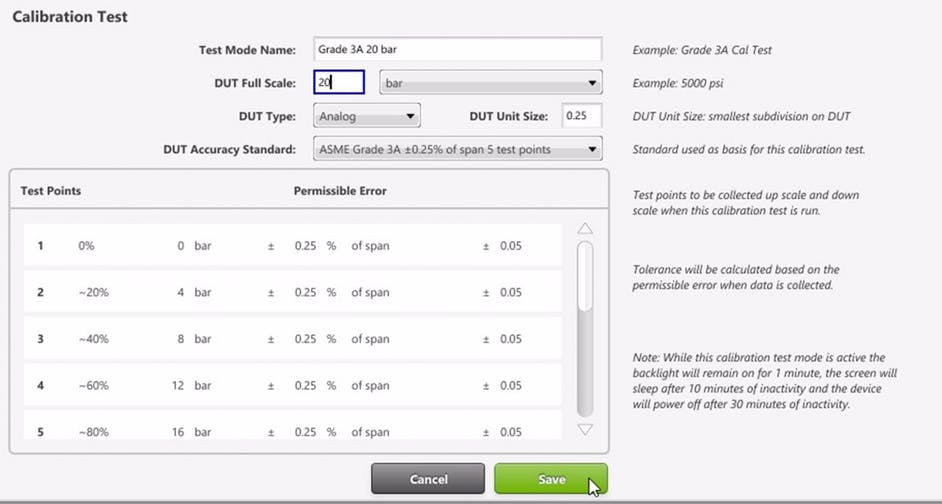

허용 오차 범위를 ASME 표준 또는 사용자 교정 포인트에 포함하여 교정 절차를 작업하고 계획하십시오.

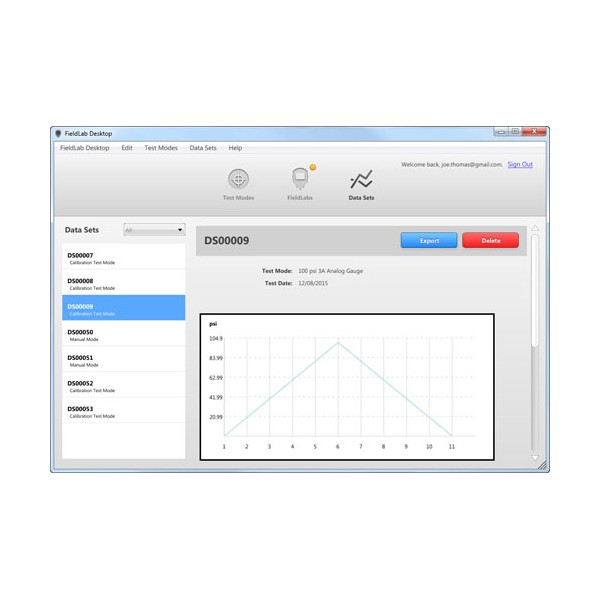

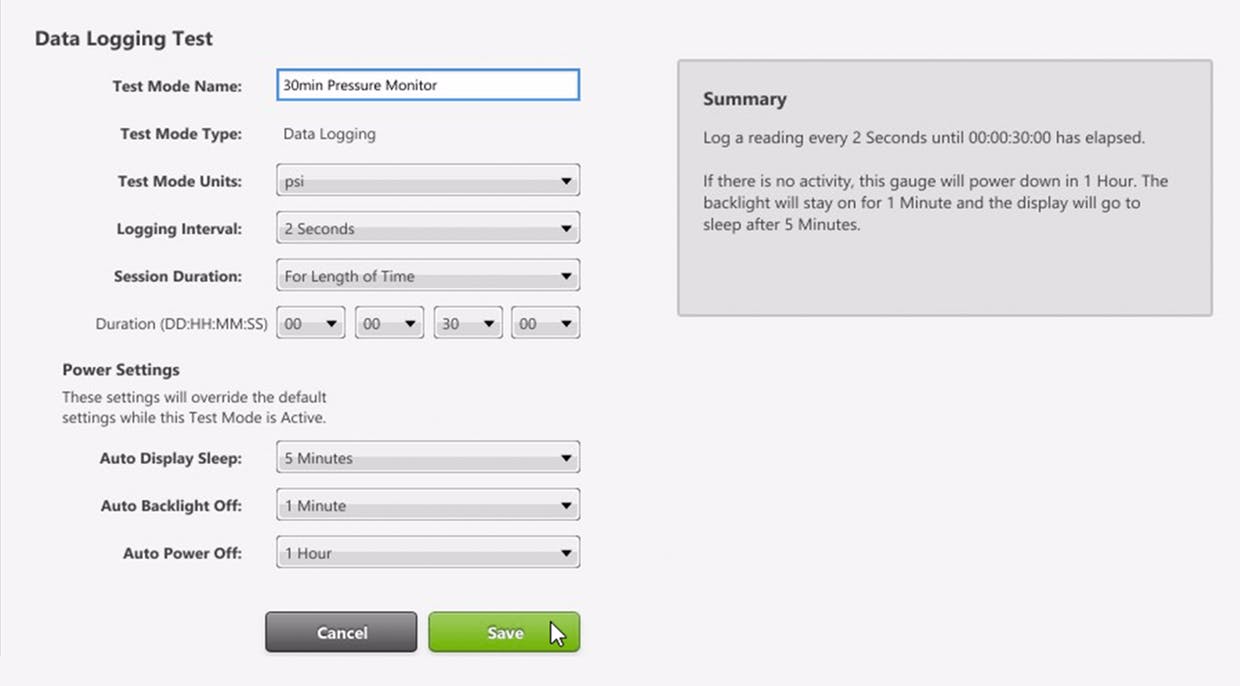

압력 모니터링 위해 데이터 로깅 테스트를 설정하고 데이터 측정 결과를 내보내기

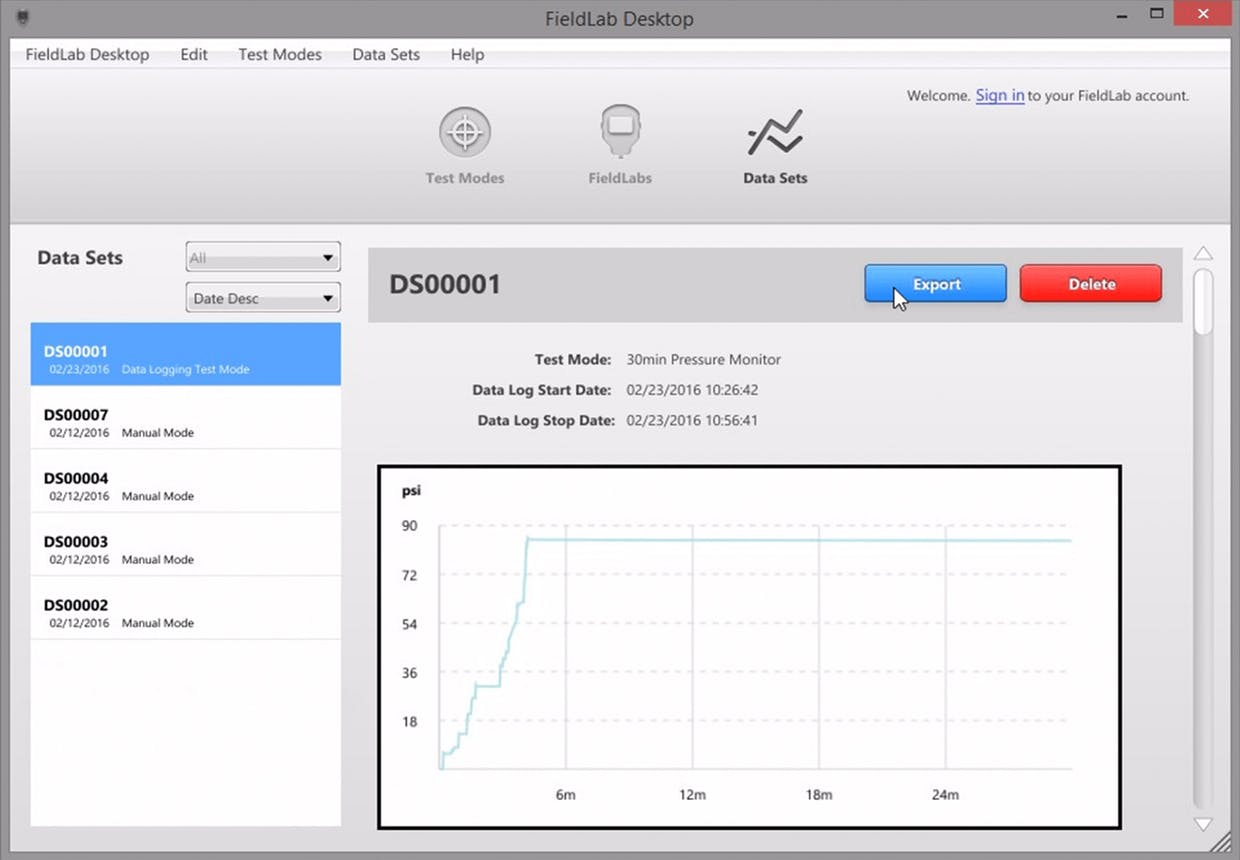

교정 테스트 또는 데이터 로깅 세션에서 측정 데이터 내보내기





· 제품 사양

Weight

2.56 lbs / 1.16 kg

Length

7.5 in / 20 cm
9 in / 23 cm

Width

5 in / 13 cm

Height

1.5 in / 39 mm
2.5 in / 64 mm

Burst Pressure

120 PSI / 8.3 bar / 830 kPa
200 PSI / 14 bar / 1.40 MPa
400 PSI / 28 bar / 2.80 MPa
1200 PSI / 83 bar / 8.30 MPa
2000 PSI / 140 bar / 14 MPa
4000 PSI / 275 bar / 28 MPa
12000 PSI / 825 bar / 83 MPa
20000 PSI / 1380 bar / 140 MPa
40000 PSI / 2760 bar / 275 MPa

Certifications

Certified to CSA Standard C22.2 No. 61010-1, Conforms to UL / IEC / EN / AS Standard No. 61010-1, North America - Class 1 Division 1 Groups A-D, T4, (-10 < Ta < 50°C), ATEX - Ex II 1 G Ex ia IIC T4 Ga (-10 < Ta < 50 °C), IECEx - Ex ia IIC T4 Ga (-10 < Ta < 50 °C), UN/DOT 38.3 (Lithium Batteries), Complies with Pressure Equipment Directive 2014/68/EU, Complies with Low Voltage Directive 2014/35/EU, Complies with Electromagnetic Compatibility Directive 2014/30/EU

Country of origin

USA

Datalogging

2 million points

Ingress Protection

IP67 (1 meter water submersion for 30 minutes)

LCD Display

3.5 in / 90mm Color TFT LCD Display

Materials

316 Stainless Steel
316 Stainless Steel, Reinforced Polyamide
Reinforced Polyamide

Max Operating Temperature

122 °F / 50 °C

Max Pressure

30 PSI / 2 bar / 200 kPa
50 PSI / 3.5 bar / 350 kPa
100 PSI / 7 bar / 700 kPa
300 PSI / 20 bar / 2.00 MPa
500 PSI / 35 bar / 3.50 MPa
1000 PSI / 70 bar / 7.00 MPa
3000 PSI / 200 bar / 20 MPa
5000 PSI / 350 bar / 35 MPa
10000 PSI / 700 bar / 70 MPa

Max Storage Temperature

167 °F / 75 °C

Max Vacuum

0 InHg / 0.0 kPa
30 InHg / 101.6 kPa

Measurement Type

Gauge Pressure

Measurement Uncertainty

+/- 0.02% of Full Scale (0-20% of Full Scale), +/- 0.1% of Reading (20-100% of Full Scale), +/- 0.25% of Full Scale (Vacuum)

Media Compatibility

Air, Inert Gas, Natural Gas, Petroleum Based Oil, Water

Min Operating Temperature

14 °F / -10 °C

Min Storage Temperature

-20 °F / -29 °C
0 °F / -18 °C

Mounting Holes

3 x M5 Inserts (10 mm deep)

Power Input

90-264 VAC, 50-60 Hz, 12 VDC, 5 Amps

Process Connection

1/4" Male BSPP
1/4" Male NPT
Female Quick-test
G 1/4 Male BSPP (ISO 228)
Male Quick-test
Male Quick-test XT

Relative Humidity

0% to 90% (-10 to 35°C), 0% to 70% (35 to 50°C)

Seal Materials

Teflon, Viton

Sensor Type

High Precision MEMS

USB Connection

USB (Type B)

Wetted Materials

316 Stainless Steel

End 1 Connector

1/4" Male NPT (ASME B1.20.1)
Female Quick-test
Female Quick-test XT
G 1/4 Male BSPP (ISO 228)
Male Quick-test
Male Quick-test XT

End 1 Bulkhead Seal

No

End 1 Cap and Chain

No

End 1 Quick Disconnect

No

Dial Size

0 In / 0.00 mm

FieldLab Model

FLP1-GL
FLP1-GT
FLP1-GV

Max Process Media Temperature

122 °F / 50 °C

Min Process Media Temperature

14 °F / -10 °C

Pressure Units

PSIG

Reference Connection

None

Outlet Port

Female Quick-test XT
