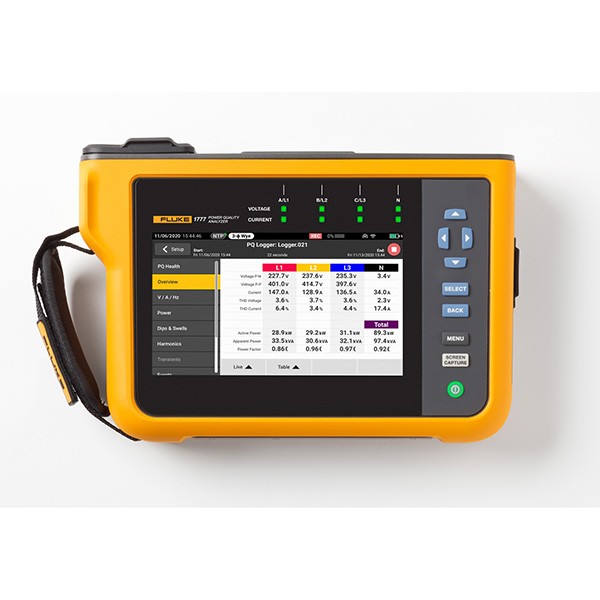

FLUKE-1773, 1775, 1777 3상 전력 품질 분석기(1770 시리즈)

MODEL : FLUKE-1773, 1775, 1777

10,761,300원

포인트 적립: 0점
배송 방법: 택배 배송 / 조건부 무료 배송 및 교환

옵션

FLUKE-1770 Series

별도 콘센트 없이 설치하는
Class A 전력 품질 분석기

Fluke 1770 시리즈 3상 전력 품질 분석기

견적 받기

Fluke 국내 공식 대리점

Fluke 1770 시리즈(1773 · 1775 · 1777)는 IEC 61000-4-30 Class A(Ed. 3)를 충족하는 3상 전력 품질 분석기(Power Quality Analyzer)입니다. 정격 전압의 ±0.1 %로 기록하며, 측정 회로에서 직접 전원을 받아 별도 콘센트 없이 에너지·고조파·과도현상을 조사할 수 있습니다.

24 bit 80 kS/s 동기 샘플링으로 DC–30 kHz 대역의 전력 품질을 분석하고, 1775와 1777은 과도현상을 캡처해 차단기 불필요 트립과 장비 고장의 원인 파형을 확보합니다. 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

Class A

IEC 61000-4-30 Ed. 3

80 kS/s

24 bit 동기 샘플링

±8 kV

과도현상 (1775 · 1777)

2년

분석기 보증

특징

기록·분석·보고를
1770 시리즈 한 대로

핵심 특징	현장에서 달라지는 점
직접 전원	측정 회로에서 전원을 받아 콘센트를 찾을 필요 없이 분전반 안에서 바로 기록을 시작합니다.
자동 측정	500개 이상의 전력 품질 값을 기본으로 기록해 항목 선택 없이 조사 범위를 확보합니다.
24 bit 샘플링	고조파를 DC–30 kHz까지 측정해 인버터 부하의 고차 성분을 분리합니다.
고속 과도현상	1775는 1 MS/s, 1777은 20 MS/s까지 캡처해 순간 이상의 파형을 남깁니다.
실시간 확인	PQ Meter 기능으로 현장에서 라이브 값을 확인하고, 세션이 끝나기 전에도 Energy Analyze Plus로 데이터를 열람할 수 있습니다.
자동 보고서	EN 50160, IEEE 519, GOST 33073 보고서를 바로 만들 수 있으며 PQDIF, NeQual, CSV 형식을 지원합니다.

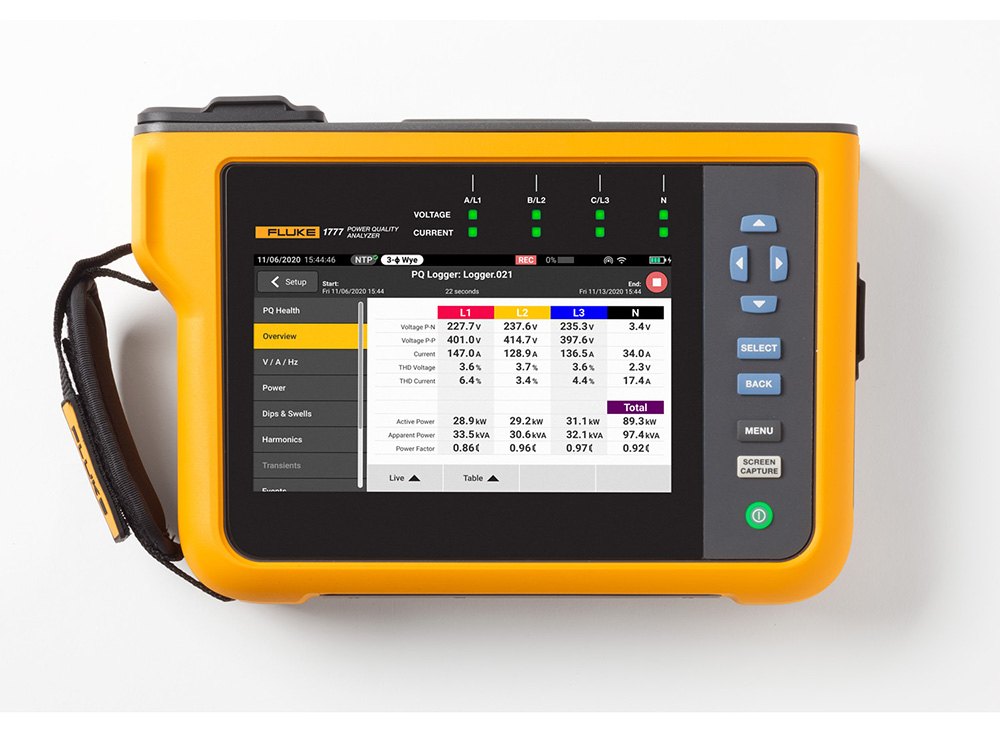

표시창이 켜진 휴대형 전력 품질 분석기 전면부

모델 선택

과도현상과 저장 용량으로
고르는 세 모델

과도현상 캡처가 필요 없는 에너지·부하·고조파 조사는 1773으로 충분합니다. 차단기 불필요 트립이나 유틸리티 전력 품질 조사처럼 마이크로초 단위 과도현상을 확인해야 하면 1775를, 나노초 단위 과도현상과 더 긴 파형까지 확보해야 하면 1777을 선택하세요.

전류 센서 선택

플렉시블 프로브는 1500 A, 3000 A, 6000 A 범위가 있어 도체 굵기와 부하 전류에 맞춰 고르고, 40 A 이하 소전류는 i40s-EL, 400 A 이하는 i400s-EL, 직류 2000 A까지는 80i-2010-EL 클램프를 사용하세요. 센서를 연결하면 입력 모드가 자동으로 설정됩니다.

과도현상 캡처와 분석

1775는 25,000포인트, 1777은 500,000포인트 파형으로 과도현상을 저장합니다. 캡처한 파형은 Energy Analyze Plus에서 전압 저하·상승 이벤트와 함께 시간순으로 비교해 원인 설비를 좁힐 수 있습니다.

사용 방법

Fluke 1770 시리즈
가이드 설정과 Energy Analyze Plus 분석

Fluke 1773, 1775, 1777은 화면의 가이드 설정으로 측정 조건을 정하고, 기본 포함된 Fluke Energy Analyze Plus로 기록을 내려받아 분석과 보고서 작성을 합니다. PC 소프트웨어로 작업장이나 현장에서 설정과 내려받기를 할 수도 있습니다.

소프트웨어·도구	하는 일
Fluke Energy Analyze Plus	기록 열람·내려받기, EN 50160·IEEE 519 보고서, PQDIF·NeQual·CSV 내보내기
PQ Logging and Analysis 가이드 설정	결선에 맞는 측정 파라미터 선택 안내
17xx Setup (Energy Analyze Plus)	USB 메모리 없이 펌웨어 업데이트 시작
USB-C · USB-A · 이더넷 · Wi-Fi	PC 내려받기, 플래시 드라이브 전송, 유무선 연결(Wi-Fi 모듈은 1775·1777 포함)

처음 연결하는 순서

순서	할 일
1	Fluke 소프트웨어 다운로드 페이지에서 Energy Analyze Plus(v3.14.0)를 받아 PC에 설치하세요.
2	전압 리드와 전류 프로브를 회로에 연결하면 분석기가 측정 회로에서 직접 전원을 받습니다.
3	PQ Logging and Analysis의 가이드 설정에 따라 결선 방식과 측정 파라미터를 고르세요.
4	연결 자동 보정 기능으로 연결 오류를 바로잡은 뒤 기록을 시작합니다.
5	기록 중이나 끝난 뒤 USB 메모리, USB-C 케이블, 이더넷, Wi-Fi 중 한 방법으로 데이터를 Energy Analyze Plus에 불러와 보고서를 만드세요.

USB 메모리로 펌웨어를 올릴 때는 exFAT 또는 FAT32로 포맷하고 최상위에 Fluke177x 폴더를 만드세요. 포맷하면 USB 메모리의 기존 데이터가 지워집니다. USB-C로 보조 전원을 넣으려면 9 V 1.8 A를 지원하는 PD 2.0 이상 어댑터가 필요합니다.

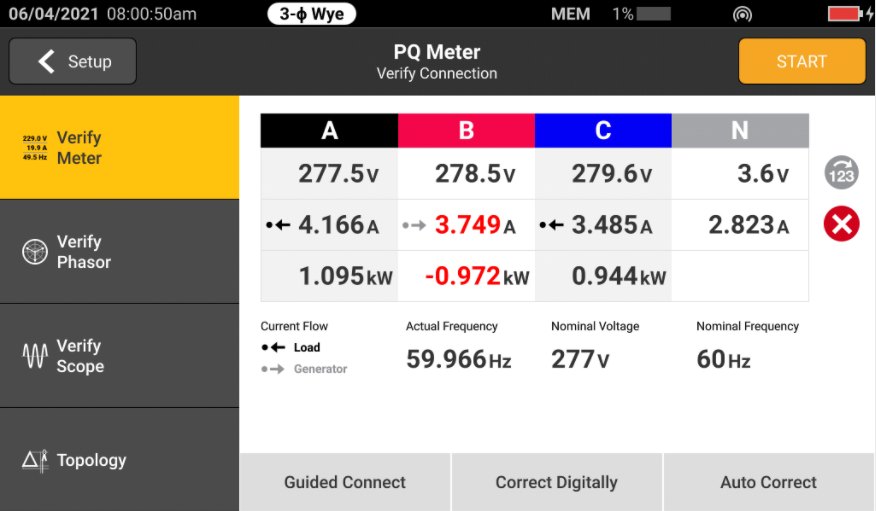

분석기의 전압·전류 측정값 확인 화면

사양

1773·1775·1777 차이와
공통 계측 사양

항목	1773	1775	1777
과도현상 캡처 ±8 kV	미지원	1 MS/s	1 MS/s · 20 MS/s
과도현상 파형 길이	해당 없음	25,000포인트	500,000포인트
마이크로초 단위 과도현상 검출	미지원	지원	지원
나노초 단위 과도현상 검출	미지원	미지원	지원
저장	내장 8 GB (microSD 확장)	내장 8 GB (microSD 확장)	32 GB microSD
Wi-Fi / Bluetooth 모듈	미포함	포함	포함

시리즈 공통 사양

항목	사양
전압 정확도	정격 전압의 0.1 % (IEC 61000-4-30 Class A) · 고유 오차 ±(0.04 % + 0.004 %) (읽음값 % + 전체 범위 %)
전압 입력	4개(3상 + N, PE 기준) · 1000 V CAT III / 600 V CAT IV · 최대 1000 Vrms / 1700 Vpk · 정격 100–690 V에서 Class A
공칭 전압 범위	Wye · 단상 50–1000 V · 델타 100–1000 V
입력 임피던스	P-P · P-N 10 MΩ · P-PE · N-PE 5 MΩ
샘플링 · 대역	24 bit 동기 · 50/60 Hz에서 80 kS/s · PQ 측정 DC–30 kHz
과도현상	±8 kV · 14 bit · DC–1 MHz · 1.5 kHz 초과 고주파 성분에 조정 가능한 트리거 레벨
전류 범위	1–1500 A (i17XX-FLEX1500) · 3–3000 A (FLEX3000) · 6–6000 A (FLEX6000) · 40 mA–40 A (i40s-EL) · 4–400 A (i400s-EL) · DC 20–2000 A (80i-2010-EL)
AUX 입력	0 ~ ±10 V DC (어댑터 사용 시 0 ~ 1000 V DC) · 입력 임피던스 2.92 MΩ · ±(0.2 % + 0.05 %)
결선 방식	1상 · 1상 IT · 분상 · 3상 델타 · 3상 Wye IT · 아론 · 델타 오픈 레그 · 하이 레그 델타
상호 고조파	ih0 ~ ih50 · 전압 · 전류 % 기본파 · RMS
초고조파	2–9 kHz(200 Hz bin) · 9–30 kHz(2 kHz bin) 전압 · 전류 RMS
전원 신호	110–3000 Hz 범위 2개 주파수
플리커	Pinst · Pst · Plt 0–20 · 0.01 · ±5 %
전압 · 전류 THD	범위 100 % · 0.1 % · ±(2.5 % + 0.5 %)
전압 고조파	1 % 이상 판독값의 ±2.5 % · 1 % 미만 Vnom 기준 ±0.025 Vnom
전류 고조파	3 % 이상 판독값의 ±2.5 % · 3 % 미만 Inom의 ±0.15 %
주파수	42.5–69 Hz · 0.001 Hz · ±0.01 Hz
불균형 (전압 · 전류)	범위 100 % · 0.1 % · ±0.15 %
피상 전력 · 에너지 (0 ≤ PF ≤ 1)	1500 A 1.2 % + 0.005 % · 3000 A 1.2 % + 0.0075 % · 6000 A 1.7 % + 0.0075 %
무효 전력 · 에너지	측정된 피상 전력의 2.5 %
추가 불확도 (V P-N > 250 V)	높은 출력 범위의 0.02 %
기능	에너지 손실 계산기(펌웨어) · 보통 1분 간격 8주 세션 10개 저장
전원 입력	100–600 V (-15 % / +10 %) · 최대 40 VA · 50/60 Hz
배터리 백업	BP1770 리튬 이온 · 1.5시간
통신	이더넷 1 Gbit/s · USB-C · USB-A · Wi-Fi 802.11ac · Bluetooth 5.0 · GPS/GNSS 커넥터
작동 · 보관 온도	-10 ~ 50 °C · -20 ~ 60 °C
작동 습도	-10–30 °C 95 % 이하 · 35 °C 70 % · 40 °C 55 % · 50 °C 35 %
IP 등급 · 진동	IEC 60529 IP50 · IEC 60721-3-3 3M2
오염 등급	IEC 61010-1 공해 지수 2
크기 · 무게	280 × 190 × 62 mm · 2.1 kg
도난 방지	Kensington 잠금 슬롯
보증 · 교정 주기	분석기 2년(배터리 제외) · 액세서리 1년 · 교정 주기 2년

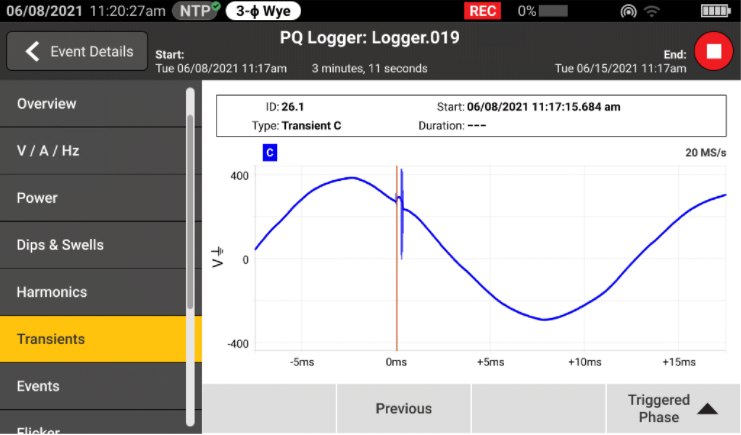

분석기의 과도 현상 파형 표시 화면

활용 분야

에너지 조사부터
고장 원인 분석까지

에너지 조사와 부하 테스트 — 8주 세션으로 부하 패턴을 기록합니다.
고조파 조사 — DC–30 kHz 대역의 왜곡 성분을 차수별로 분리합니다.
불필요한 회로 차단기 트립 원인 분석 — 트립 시각의 과도현상 파형을 대조합니다.
전력 유틸리티 전력 품질 조사 — Class A 측정값으로 규격 보고서를 작성합니다.
과도현상으로 생긴 장비 고장 찾기 — 고속 캡처 파형으로 발생 시점을 특정합니다.

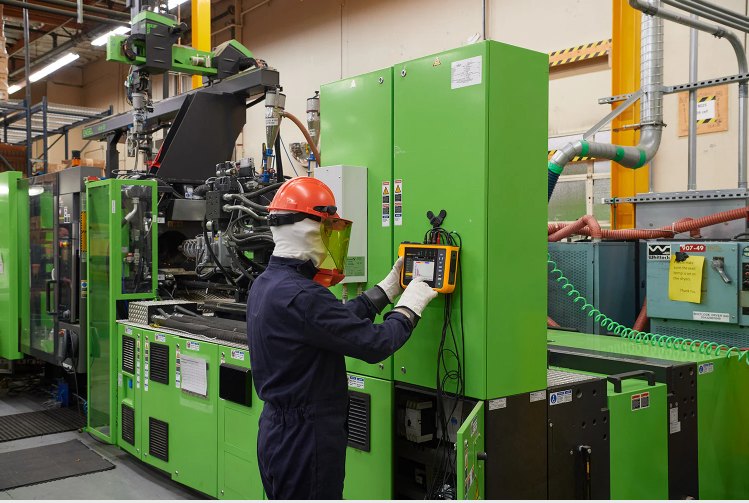

작업자가 현장 설비에서 분석기를 사용하는 모습

선택 가이드

조사 목적으로 고르는
1770 시리즈

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
에너지·부하·고조파 조사만 할 때	1773	과도현상 없이 Class A 기록과 8 GB 내장 저장을 갖춥니다.
차단기 불필요 트립이나 유틸리티 조사를 할 때	1775	1 MS/s 과도현상과 25,000포인트 파형을 갖춥니다.
나노초급 과도현상과 긴 파형이 필요할 때	1777	20 MS/s와 500,000포인트, 32 GB microSD를 갖춥니다.
GPS 동기 다지점 기록이 필요할 때	1760	절연 8채널과 GPS 수신기를 포함합니다.

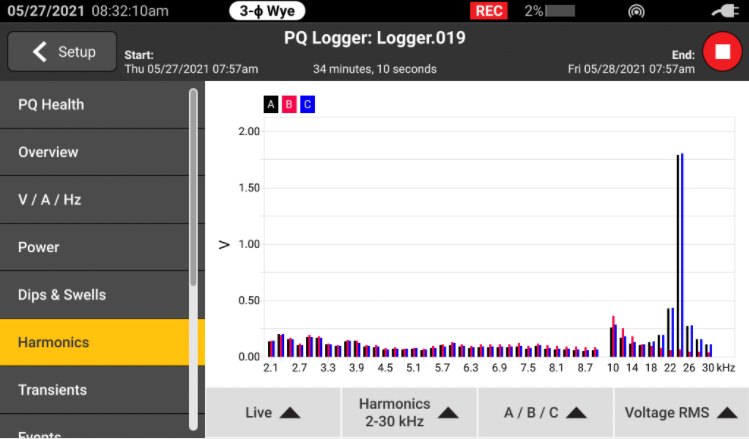

분석기의 고조파 막대 그래프 표시 화면

구성·옵션

모델별 구성품과
옵션

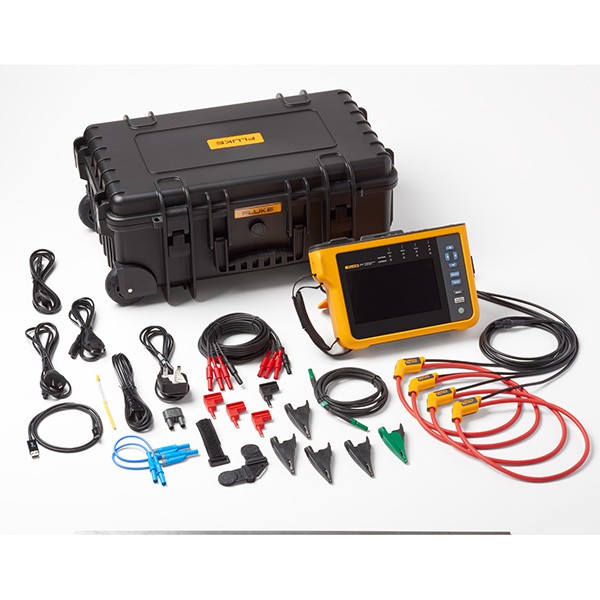

구성품	1773	1775	1777
i17XX-FLEX1500 플렉시블 전류 프로브 4개	포함 (Basic 제외)	포함 (Basic 제외)	포함 (Basic 제외)
3상 + N 전압 리드 · 앨리게이터 클립	포함	포함	포함
USB-C 케이블 · 전원 코드 · 테스트 리드 · 케이블 마커	포함	포함	포함
MA-C8 주전원 어댑터	포함	포함	포함
자석 프로브 · 자석 걸이 키트	미포함	포함	포함
Wi-Fi / Bluetooth 모듈	미포함	포함	포함
휴대 케이스	미포함	소프트 케이스	롤링 하드 케이스
microSD 카드	미포함	미포함	32 GB 포함
BP1770 배터리	별매	별매	별매
17XX-AUX 보조 입력 어댑터	선택 사양	선택 사양	선택 사양
FLEX3000 · FLEX6000 · i40s-EL · i400s-EL · 80i-2010-EL	선택 사양	선택 사양	선택 사양

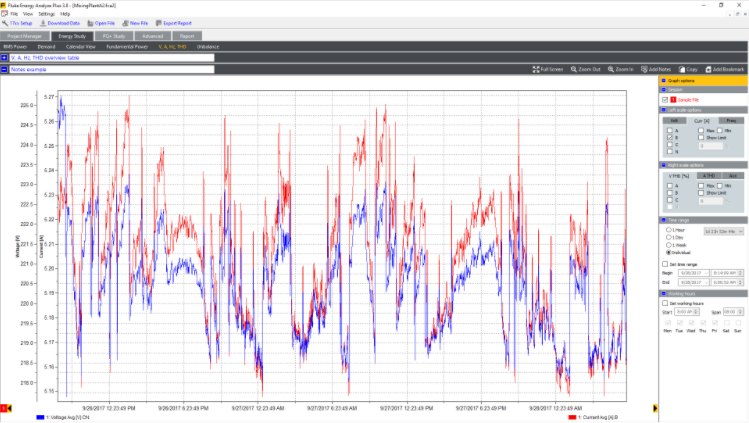

PC 프로그램의 측정 데이터 추이 그래프 화면

1770 시리즈와 함께 보는
전력 품질 장비

Fluke 1760 3상 전력 품질 레코더 (Class A)
Fluke 435-II 전력 품질·에너지 분석기
Fluke 1742 / 1746 / 1748 3상 전력 품질 로거 (Class A)

1773 · 1775 · 1777은 어떻게 고릅니까?
과도현상이 필요 없으면 1773, ±8 kV 과도현상을 1 MS/s로 캡처하려면 1775, 20 MS/s까지 필요하면 1777입니다. 저장 용량도 1777이 32 GB로 가장 큽니다.
1770 시리즈는 별도 전원이 필요합니까?
아닙니다. 측정 회로에서 직접 전원을 받으며, 정전 구간 백업이 필요하면 BP1770 배터리(별매)를 장착하세요.
BP1770 배터리로 얼마나 동작합니까?
BP1770 리튬 이온 배터리로 1.5시간 동작합니다. 배터리는 별매이고 보증 대상에서 제외됩니다.
데이터 저장 용량은 얼마입니까?
1773과 1775는 8 GB 내장에 microSD를 더할 수 있고, 1777은 32 GB microSD가 기본입니다.
1770 시리즈의 교정 주기는 어떻게 됩니까?
2년입니다. 교정은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

제품 사양

주요 기능

입력 전압
입력 수	4개의 입력, 3상 및 PE에 참조된 중성(5개의 커넥터)
측정 범주	1000V CAT III / 600V CAT IV
최대 입력 전압	1000V rms/1000V dc(1700Vpk)
공칭 전압 범위	Wye 및 단상: 가변(50V – 1000V) 델타: 가변(100V – 1000V) 공칭 전압(VDIN) 100V – 690V에 대한 IEC 61000-4-30 ClassA 준수
입력 임피던스	P-P와 P-N 간 10MΩ, P-PE와 N-PE 간 5MΩ
대역폭	PQ 측정 시 DC에서 30kHz까지, 과도 전류 제외
분해능	24비트 동기 샘플링
샘플링 주파수	50/60Hz에서 80kS/s
배율	1:1, 센서 종류에 따라 가변가능

과도 전압
측정 범위	±8kV
샘플링 속도	1775: 1MS/s 1777: 1MS/s, 20MS/s
대역폭	DC ~ 1 MHz
트리거	조정 가능 트리거 레벨 1.5 kHz를 초과 하는 고주파 성분에 대한 트리거
분해능	14비트 동기 샘플링

전류 입력
입력 수		4개 입력 3상 및 중성, 연결된 센서에 맞춰 자동으로 범위 선택
범위	AC	i17XX-FLEX1500 12 사용 시 1A~1500A i17XX-FLEX1500 24 사용 시 1A~1500A i17XX-FLEX3000 24 사용 시 3A~3000A i17XX-FLEX6000 36 사용 시 6A~6000A 클램프 i40s-EL 사용 시 40mA~40A 클램프 i400s-EL 사용 시 4A~400A
범위	DC	80i-2010-EL 클램프 사용 시 20A~2000A
대역폭		DC - 30 kHz
분해능		24비트 동기 샘플링
샘플링 주파수		50/60Hz에서 80kS/s
배율		1:1, 가변
입력 전압		클램프: 50mV/500mV rms; CF 2.8 Rogowski 코일: 50Hz에서 15mV/150mV rms, 60Hz에서 18mV/180mV rms; CF 4 (전체 공칭 프로브 범위)
입력 임피던스		11 kΩ

Aux 입력
17xx-AUX 어댑터와 유선 연결
입력 수	2
입력 범위	직접: 0V DC ~ ±10V DC 0V ~ 1000V DC
입력 임피던스	직접: 2.92 MΩ
배율	형식: mx + b(게인 및 오프셋) 사용자 구성 가능
표시되는 단위	사용자 구성 가능(최대 8자, 예:°C, psi 또는 m/s)

데이터 획득 전압 및 전류
입력 기본 주파수	DC, 50/60Hz ±15%(42.5Hz … 57.5Hz, 51Hz … 69Hz)
토폴로지	1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이 IT, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 3-φ 하이 레그 델타
데이터 저장	Fluke 1773/1775: 8GB 내부(microSD 카드로 확장 가능) Fluke 1777: 32GB microSD 카드(설치됨)
메모리 크기	8주, 1분 간격, 100개 이벤트 설정 시 일반 로깅 세션 10개 저장. 가능한 로깅 세션 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다.
실시간 정확도	내부: 3ppm(0.26초/일, 매월 8초) NTP(인터넷 시간): 인터넷 대기 시간에 따라 일반적으로 UTC에 대해 절대 0.1초 미만 GPS: UTC에 대해 절대 1ms 미만

추세 간격
측정되는 매개변수	사용자 매뉴얼 참조
추세 간격	사용자가 선택 가능: 1초, 3초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분
평균 간격 최소/최대값	전압, 전류: ½ 주기 RMS(50Hz에서 20ms, 60Hz에서 16.7ms) 보조 전력: 200ms
총 고조파 왜곡	전압 및 전류의 THD를 50개의 고조파에 대해 계산

전력 품질 측정
측정되는 매개변수		운영자 매뉴얼 참조
고조파		h0… h50 전압, 전류 및 전력에 대한 % 기본파와 RMS 최대 h11의 전압 및 전류에 대한 위상 각도
상호 고조파		ih0… ih50 전압 및 전류에 대한 % 기본파와 RMS
초고조파		2–9kHz, 200Hz 빈이 있는 경우 9–30kHz, 2kHz 빈이 있는 경우 전압 및 전류에 대한 RMS
고조파 측정 방법		IEC 61000-4-7에 따른 그룹화, 하위 그룹화 및 단일 고조파 bin 구성된 PQ 표준 또는 사용자 구성에 따라 자동으로 선택된 방법
총 고조파 왜곡		최대 50개의 고조파를 기준으로 계산(선택한 PQ 표준에 따라 다름)
전원 신호		110Hz ~ 3000Hz 범위에서 2개 주파수
이벤트	전압	급강하, 급상승, 순간정전, 빠른 전압 변화, 기본 신호, 파형 편차, 과도 현상
이벤트	전류	유입 전류
트리거되는 기록		10초 동안 전압과 전류의 반사이클 RMS 10/12사이클 동안 전압 및 전류의 파형 기본 신호: 최대 120초 동안 기본 신호 전압의 200ms RMS 과도 현상: 전압 파형 (Fluke 1777: 1MS/s 또는 20MS/s, 500,000pts, Fluke 1775: 1MS/s, 25,000pts)

표준 준수
전원	IEEE 1459
고조파	IEC 61000-4-7: Class 1 IEEE 519(단기 및 초단기 고조파)
플리커	IEC 61000-4-15 Class F1
전력 품질	IEC 61000-4-30 ClassA, IEC 62586 PQI-A-PI
전력 품질 준수	EN 50160 + GOST + NEQUAL + NETCODE + FOL

인터페이스
이더넷	1 Gbit/s 1000BASE-T
USB 유형A	USB 플래시 드라이브용 고속 USB 2.0, 측정 데이터 전송, 펌웨어 업데이트 및 라이센스 설치. 최대 공급 전류: 500 mA
USB-C	PC로 데이터를 다운로드하고 보정하기 위한 USB 2.0 고속(USB 유형 A - USB-C 또는 USB-C - USB-C 케이블 필요) 분석기용 보조 전원 공급 장치(9V 1.8A를 지원하는 USB C 전원 어댑터 PD 2.0 이상 필요) 측정 데이터, 펌웨어 업데이트 및 라이센스 설치를 전송하기 위한 USB-C 플래시 드라이브용 USB 3.0 슈퍼 스피드 최대 공급 전류: 900 mA
WiFi/BLE 모듈1	802.11Ac 2.4 GHz/5 GHz, 동시 액세스 포인트 및 클라이언트 모드 지원 Bluetooth 5.0/BLE 안테나: 내부 및 외부2
LTE/4G 모듈3	LTE-A Cat 12 월드와이드 LTE-A 및 UMTS/HSPA+ 커버리지 안테나: 외부2
GPS	GPS/GLONASS2용 GNSS 안테나를 연결하는 MCX 커넥터
1 177X/기본 버전이 아님 2 5m의 연장 케이블 필요, Fluke 부품 번호 5263915 3 가용성 및 지원 제공업체는 국가에 따라 다름 해당 지역의 Fluke 담당자에게 확인하십시오.

전기 측정 정확도

매개 변수		범위	분해능	기준 조건에서 고유 정확도 (판독값의 % + 전체 스케일의 %)
전압		1,000V	0.1V	공칭 전압의 0.1% IEC 61000-4-30 Class A1,2 ±(0.04% + 0.004%)에 따름3
전압 급강하 및 급상승		-	0.1V	Vnom1,2의 0.2%
과도 전압		±8 kVpk	-	±5% +0.25%)
전압 고조파/상호 고조파		100%	0.1% / 0.1 mV	≥1% Vnom1: 판독값의 ±2.5% 1% 미만 Vnom1: ±0.025 Vnom
전압의 THD		100%	0.1% / 0.1 V	±(2.5% + 0.5%)
전압 왜곡 2-9 kHz		최대 100V	0.1mV	±(2.5% + 0.1 V)
전압 왜곡 9-30 kHz		최대 100V	0.1mV	±(2.5% + 0.1 V)
전류 (Rogowski 클램프 모드)	iFlex 1500A, i17XX-FLEX1500 24 사용 시	150 A , 1500 A	0.01 % 0.1 A	±(1% + 0.02%)
	iFlex 3000A, i17XX-FLEX3000 24 사용 시	300 A, 3000 A	0.01 A, 0.1 A	±(1% + 0.03%)
	iFlex 6000A, i17XX-FLEX6000 36 사용 시	600 A, 6000 A	0.1 A, 1 A	±(1.5% + 0.03%)
	AC 클램프 40A, i40s-EL 사용 시	4 A, 40 A	0.001 A, 0.01 A	±(0.7% + 0.02%)
	AC 클램프 400A, i400s-EL 사용 시	40 A, 400 A	0.01 A, 0.1 A	±(2% + 0.2%) ±(0.7% + 0.1%)
	AC/DC 클램프 2000A, 80i-2010s-EL 사용 시	200 A, 2000 A	0.01 A, 0.1 A	±(0.8% + 0.2%)
전류 최소/최대		100%	액세서리에 정의됨	고유 정확도의 2배
전류 고조파/상호 고조파		100%	0.1% / 0.01A	≥3% Inom: rdg.4의 ±2.5% 3% 미만의 Inom: Inom의 ±0.15%
전류의 THD		100%	0.1%	±(2.5% + 0.5%)
주파수		42.5Hz … 69Hz	0.001Hz	±0.01Hz
전압 불균형		100%	0.1%	±0.15%
전류 불균형		100%	0.1%	±0.15%
플리커 Pinst, Pst, Plt		0~20	0.01	5%
주 전원 신호 전압		최대 3kHz Vnom의 0-15%	0.1 V / 0.1%	1-3% Vnom: Vnom의 ±0.15% Vnom의 3-15%: 판독값의 ±5%
AUX 입력		±10V	0.1mV	±(0.2% + 0.05%)
1 100V ~ 690V 범위의 공칭 전압, Udin 이라고도 함. 2 0 °C ~ 45 °C: 고유 정확도 x2. 0°C ~ 45°C 외부: 고유 정확도 x3 3 iFlex 1500A, I17XX-FLEX1500 24를 가진 교정 실험실 4에만 해당

전원/에너지

매개 변수	직접 입력1	클램프 i40S-EL
전력 범위 W, VA, var	클램프: 50mV/500mV Rogowski: 15 mV/150 mV	4A/40A
전력 범위 W, VA, var	클램프: 50W/500W Rogowski: 15 W/150 W	4k W / 40 kW
최대 분해능 W, VA, var	0.1W	1W/10W
위상(전압에서 전류로)1	±0.2°	±1°

매개 변수	iFlex 1500A, I17XX-FLEX1500 24	iFlex 3000A, I17XX-FLEX3000	iFlex 6000A, I17XX-FLEX6000
전력 범위 W, VA, var	150A/1500A	300A/3000A	600A/6000A
전력 범위 W, VA, var	150kW/1.5MW	300kW/3MW	600kW/6MW
최대 분해능 W, VA, var	0.1 kW/1kW	1 kW/10 kW	1 kW / 10k W

매개 변수		I17XX-FLEX1500 24	I17XX-FLEX3000	I17XX-FLEX6000
유효 전력 P	PF ≥ 0.99	150A/1500A	300A/3000A	600/6000A
유효 전력 P	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%
유효 에너지 Ea	0.1 ≤ PF < 0.99	(1.2+√(1-PF2)/(2 PF))% + 0.005%	(1.2+√(1-PF2)/(2 PF))% + 0.0075 %	(1.7+√(1-PF2)/(2 PF))% + 0.0075 %
피상 전력 S 피상 에너지 Eap	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%
무효 전력 Q 재활성 에너지 Er	0 ≤ PF ≤ 1	측정된 피상 전력/에너지의 2.5%
추가적인 불확실성 (높은 출력 범위의 %)	VP-N > 250V	0.02%	0.02%	0.02%
위상(전압에서 전류로)	-	0.28°	0.28°	0.28°
1 100V ~ 690V 범위의 공칭 전압, Udin 이라고도 함. 기준 조건 환경: 23°C ±5°C, 최소 30분간 장비 작동, 외부 전기장/자기장 없음, RH <65% 입력 조건: Cosφ/PF=1, 정현파 신호 f=50/60Hz, 전원 공급 장치 120V/230V ±10% 전류 및 전원 사양: 입력 전압 >100V 입력 전류 > 전류 범위의 10% 중심 위치의 로고우스키(Rogowski) 코일 또는 클램프의 주회로 도체 온도 계수: 28 °C 초과 또는 18 °C 미만의 각 온도 °C에 대해 지정된 정확도에 0.1 x 추가

일반 사양

주요 기능
보증	분석기: 2년(배터리 포함 안 됨) 액세서리: 1년(배터리 포함)
교정 주기	2년
크기(L x W x HD)	28.0 cm x 19.0 cm x 6.2 cm(11.0 in x 7.5 in x 2.4 in)
무게	2.1kg(4.6파운드)
도난 방지 보호	Kensington 잠금 장치를 지원하는 슬롯

환경 사양
작동 온도 범위	-10°C ~ 50°C
보관 온도 범위	-20°C ~ 60°C
작동 습도	IEC 60721-3-3: 3K5, 수정됨: -10°C ~ 30°C: 95% 이하, 응축 또는 경빙 없음 35°C: 70% 40°C: 55 % 50°C: 35%
IP 등급	IEC 60529: IP50
진동	IEC 60721-3-3 / 3M2

전원공급장치
전압 범위	100 V – 600 V -15% / +10% (85 V … 660 V)
전력 소비량	최대 40VA
기본 주파수	50/60Hz(42.5Hz … 69Hz)
UPS	온도 범위가 확장된 리튬 이온 배터리 BP1770, 고객이 교체 가능 배터리로 작동 시 실행 시간: 1.5시간

안전
일반	IEC 61010-1: 공해 지수 2
전원공급장치	과전압 카테고리 IV 600V , 주전원 어댑터 MA-C8 포함: 과전압 CAT II 300 V
측정	IEC 61010-2-030: CAT IV 600V / CAT III 1000V
고도 2000m - 4,000m	감소 범위: 전원공급장치: 범주 IV 300V MA-C8 어댑터 포함: Category II 150 V 측정: CAT IV 300 V, CAT III 600 V, CAT II 1000 V

상품정보제공고시

품명: 상품페이지 참고
모델명: 상품페이지 참고
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항: 상품페이지 참고
제조국 또는 원산지: 상품페이지 참고
제조자: 상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호: 상품페이지 참고

배송/교환/반품 안내

배송 방법 : 택배

배송 지역 : 전국지역

배송 비용 : 3,000원 (50,000원 이상 구매 시 무료)

배송 기간 : 2일 ~ 7일

배송 안내 : - 산간벽지나 도서지방은 별도의 추가금액을 지불하셔야 하는 경우가 있습니다.

고객님께서 주문하신 상품은 입금 확인후 배송해 드립니다. 다만, 상품종류에 따라서 상품의 배송이 다소 지연될 수 있습니다.

교환 및 반품이 가능한 경우

- 상품을 공급 받으신 날로부터 7일이내 단, 가전제품의 경우 포장을 개봉하였거나 포장이 훼손되어 상품가치가 상실된 경우에는 교환/반품이 불가능합니다.

- 공급받으신 상품 및 용역의 내용이 표시.광고 내용과 다르거나 다르게 이행된 경우에는 공급받은 날로부터 3월이내, 그사실을 알게 된 날로부터 30일이내

교환 및 반품이 불가능한 경우

- 고객님의 책임 있는 사유로 상품등이 멸실 또는 훼손된 경우. 단, 상품의 내용을 확인하기 위하여 포장 등을 훼손한 경우는 제외

- 포장을 개봉하였거나 포장이 훼손되어 상품가치가 상실된 경우 (예 : 가전제품, 식품, 음반 등, 단 액정화면이 부착된 노트북, LCD모니터, 디지털 카메라 등의 불량화소에 따른 반품/교환은 제조사 기준에 따릅니다.)

- 고객님의 사용 또는 일부 소비에 의하여 상품의 가치가 현저히 감소한 경우 단, 화장품등의 경우 시용제품을 제공한 경우에 한 합니다.

- 시간의 경과에 의하여 재판매가 곤란할 정도로 상품등의 가치가 현저히 감소한 경우

- 복제가 가능한 상품등의 포장을 훼손한 경우 (자세한 내용은 고객만족센터 1:1 E-MAIL상담을 이용해 주시기 바랍니다.)

※ 고객님의 마음이 바뀌어 교환, 반품을 하실 경우 상품반송 비용은 고객님께서 부담하셔야 합니다. (색상 교환, 사이즈 교환 등 포함)

선택옵션

FLUKE-1770 Series

구매 및 배송

정확한 배송 기간은 주문 완료 후 안내드립니다. 배송기간 : 주문 후 10일 전후

선택된 옵션

총 구매 금액₩ 0 원

FLUKE-1773, 1775, 1777 3상 전력 품질 분석기(1770 시리즈)

옵션

제품정보

별도 콘센트 없이 설치하는 Class A 전력 품질 분석기

Fluke 국내 공식 대리점

Class A

80 kS/s

±8 kV

2년

특징

기록·분석·보고를1770 시리즈 한 대로

모델 선택

과도현상과 저장 용량으로고르는 세 모델

전류 센서 선택

과도현상 캡처와 분석

사용 방법

Fluke 1770 시리즈가이드 설정과 Energy Analyze Plus 분석

처음 연결하는 순서

사양

1773·1775·1777 차이와공통 계측 사양

시리즈 공통 사양

활용 분야

에너지 조사부터고장 원인 분석까지

선택 가이드

조사 목적으로 고르는1770 시리즈

구성·옵션

모델별 구성품과옵션

관련 제품

1770 시리즈와 함께 보는전력 품질 장비

제품 사양

주요 기능

전기 측정 정확도

전원/에너지

일반 사양

상품정보제공고시

배송/교환/반품 안내

배송 정보

취소 및 반품, 교환 안내

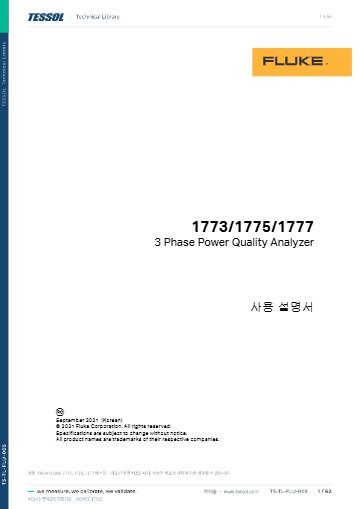

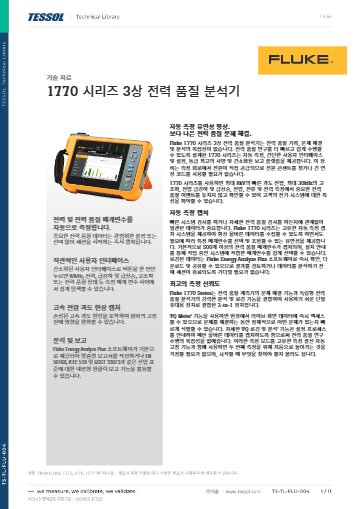

제품 자료

구매후기

선택옵션

구매 및 배송

선택된 옵션

Gallery

별도 콘센트 없이 설치하는
Class A 전력 품질 분석기

기록·분석·보고를
1770 시리즈 한 대로

과도현상과 저장 용량으로
고르는 세 모델

Fluke 1770 시리즈
가이드 설정과 Energy Analyze Plus 분석

1773·1775·1777 차이와
공통 계측 사양

에너지 조사부터
고장 원인 분석까지

조사 목적으로 고르는
1770 시리즈

모델별 구성품과
옵션

1770 시리즈와 함께 보는
전력 품질 장비
