김치 숙성실 온도, 로트마다 같은 곡선으로 관리하기

김치 숙성실 온도 관리는 로트마다 실제로 겪은 온도 곡선을 남기는 일입니다. 숙성 온도가 몇 도만 달라도 산도가 오르는 속도가 바뀌므로, 하루 두 번 적는 일지로는 로트끼리 맛이 다른 이유를 설명할 수 없습니다. 먼저 매핑으로 방마다 가장 따뜻한 지점을 찾고, 그 자리에 공기 센서와 버퍼 병 센서를 상시로 달아 로트마다 온도 곡선을 남깁니다.

아래에 숙성실 네 곳을 예로 측정점 배치, 알람 기준, 로트 이력서 양식, 5주 도입 일정을 정리했습니다.

김치를 담그려고 쌓아 둔 재료를 칼로 손질하는 모습

수기 일지로 숙성실 온도를 관리할 때 생기는 빈칸

같은 레시피인데 맛이 다르다는 연락을 받으면, 그 로트가 머문 숙성실과 그동안의 온도를 기록으로 보여 줄 수 있어야 합니다. 크기와 증발기 위치가 조금씩 다른 숙성실 네 곳에서 작업자가 문 옆 표시창 온도를 하루 두 번 일지에 적는다고 해 보겠습니다.

월요일 납품분이 시다는 연락이 와도 일지에는 금요일 오후와 월요일 아침 값만 있어서, 다른 방 로트와 무엇이 달랐는지 설명할 수 없습니다.

Dickson Cobalt X™ LoRaWAN® 지원 모니터링 데이터로거
Dickson Cobalt X™ LoRaWAN® 지원 모니터링 데이터로거

주말과 야간의 빈칸은 상시 로거로 메웁니다. DICKSON Cobalt X LoRaWAN 모니터링 데이터로거는 숙성실 기록을 OCEAView로 보내므로 일지에 없는 금요일 밤 곡선도 남습니다.

  • 숙성실 온도를 하루 몇 번 수기로 적습니다
  • 주말과 야간 온도 기록이 비어 있습니다
  • 표시창 온도가 방 전체를 대표하는지 확인한 적이 없습니다
  • 같은 레시피인데 숙성실마다 출하 시점의 맛이 다릅니다
  • 로트 번호만으로는 머문 숙성실과 기간을 찾지 못합니다
  • 거래처가 숙성 조건 자료를 요청한 적이 있습니다

여섯 항목 가운데 세 개 이상 해당한다면 이런 방식을 검토할 만합니다. 특히 표시창 값이 방 전체를 대표하는지 확인한 적이 없다면, 센서를 고르기 전에 온도 분포부터 확인하세요.

마당에 줄지어 놓인 김치 옹기 항아리
같은 레시피라도 숙성 온도가 다르면 맛이 달라집니다

김치 숙성 온도와 적숙기 도달 일수

노정숙 외(2008)의 동치미 연구는 pH 3.9±0.1, 산도 0.25±0.05 %에 이른 때를 적숙기로 정하고 온도별로 걸린 날을 비교했습니다.

20 °C에서 4일, 15 °C에서 6일, 10 °C에서 8일, 5 °C에서 15일로, 10 °C와 5 °C만 놓고 봐도 거의 두 배 차이입니다. 실온 배추김치를 본 박길동 외(1989)의 연구는 pH 4.2, 산도 약 0.63 %에 이른 약 7일째를 적숙 시점으로 보았습니다.

Dickson DS18B20 디지털 온도 삽입 프로브 -40°C ~ +120°C
Dickson DS18B20 디지털 온도 삽입 프로브 -40°C ~ +120°C

숙성 온도가 김치 속까지 전달되는 속도를 보려면 Dickson DS18B20 디지털 온도 삽입 프로브를 씁니다. 식품 중심부 온도를 -40~+120 °C에서 Cobalt X 로거로 기록합니다.

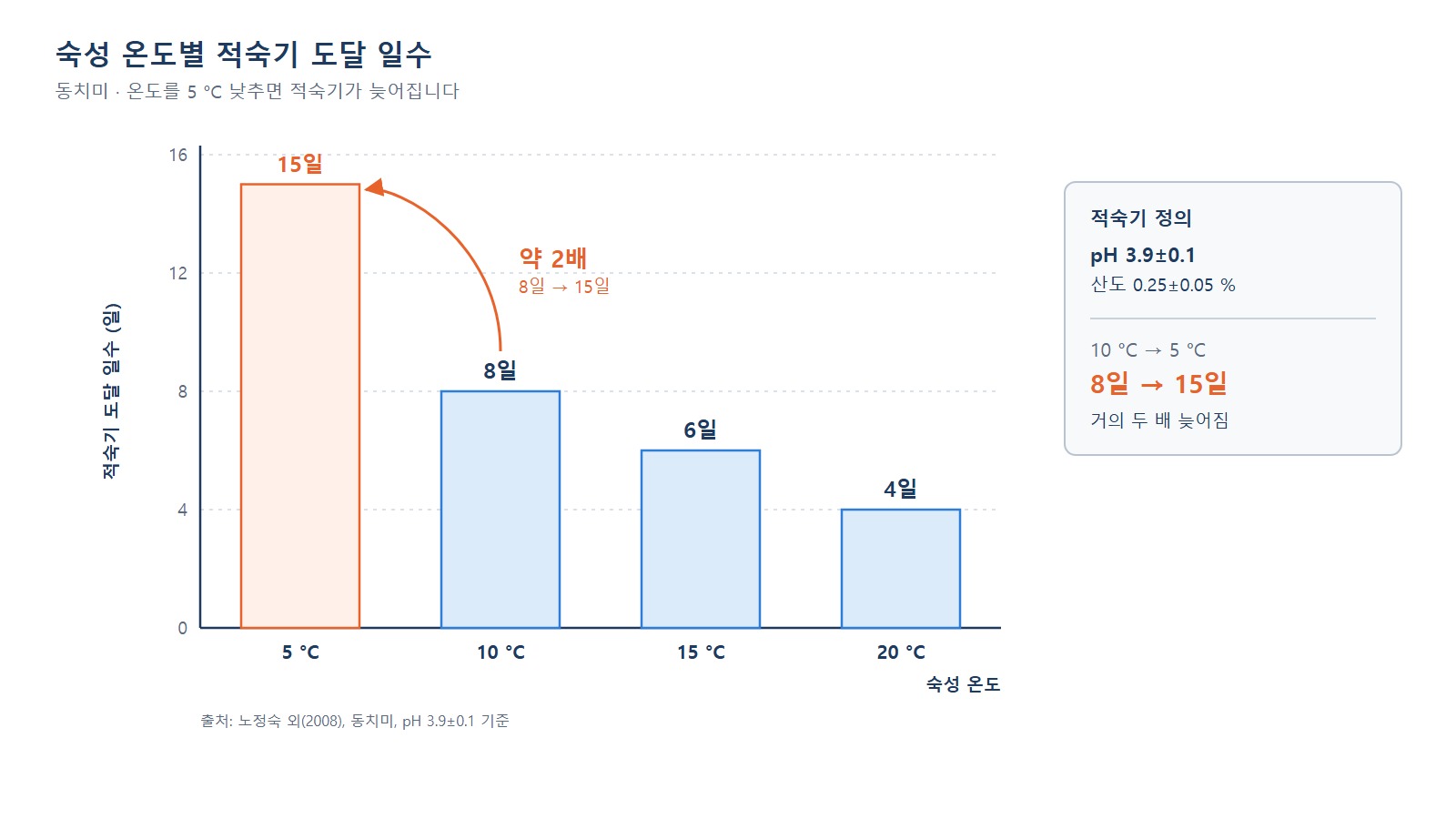

동치미 적숙기 - 5·10·15·20 °C별 도달 일수, 5 °C는 15일, 10 °C는 8일
10 °C에서 5 °C로 낮추면 적숙기 도달이 8일에서 15일로 늦어집니다

재료와 염도, 용기가 다르니 이 숫자를 공장 레시피에 그대로 옮길 수는 없습니다. 그래도 숙성 온도가 몇 도만 달라지면 산도가 오르는 속도가 달라진다는 방향은 같습니다. 로트마다 맛을 맞추려면 로트가 겪는 온도 곡선을 같게 관리하는 데서 출발해야 하는 이유입니다.

숙성실 온도 매핑: 가장 따뜻한 지점을 찾는 측정점 배치

온도를 판단하는 기준 측정점은 증발기 근처 표시창이 아니라 매핑으로 찾은 가장 따뜻한 지점입니다. 매핑이란 방 안 여러 지점에 로거를 두고 온도 분포를 측정하는 작업을 말합니다.

예시에서는 숙성실을 8 × 6 × 4 m, 랙 두 줄로 놓고 측정점을 15개로 잡았습니다. 랙 하단과 상단의 네 모서리와 중앙에 10개, 문 앞과 증발기 토출·흡입, 방 중앙에 4개, 방 밖 기준점에 1개입니다. 측정은 적재가 찬 상태에서 숙성 주기와 제상 주기가 모두 들어가도록 1분 간격으로 합니다.

매핑에는 MadgeTech(메지텍) RHTemp101A 15대를 쓰고, 한 방씩 돌아가며 설치합니다.

MadgeTech(메지텍) RHTemp101A 소형 온/습도 데이터로거
MadgeTech(메지텍) RHTemp101A 소형 온/습도 데이터로거

매핑용 MadgeTech RHTemp101A 소형 온/습도 데이터로거는 35 × 54 × 15 mm, 24 g이라 랙 모서리에 고정하기 쉽습니다. 온도와 습도를 함께 기록해 증발기 주변 분포까지 확인합니다.

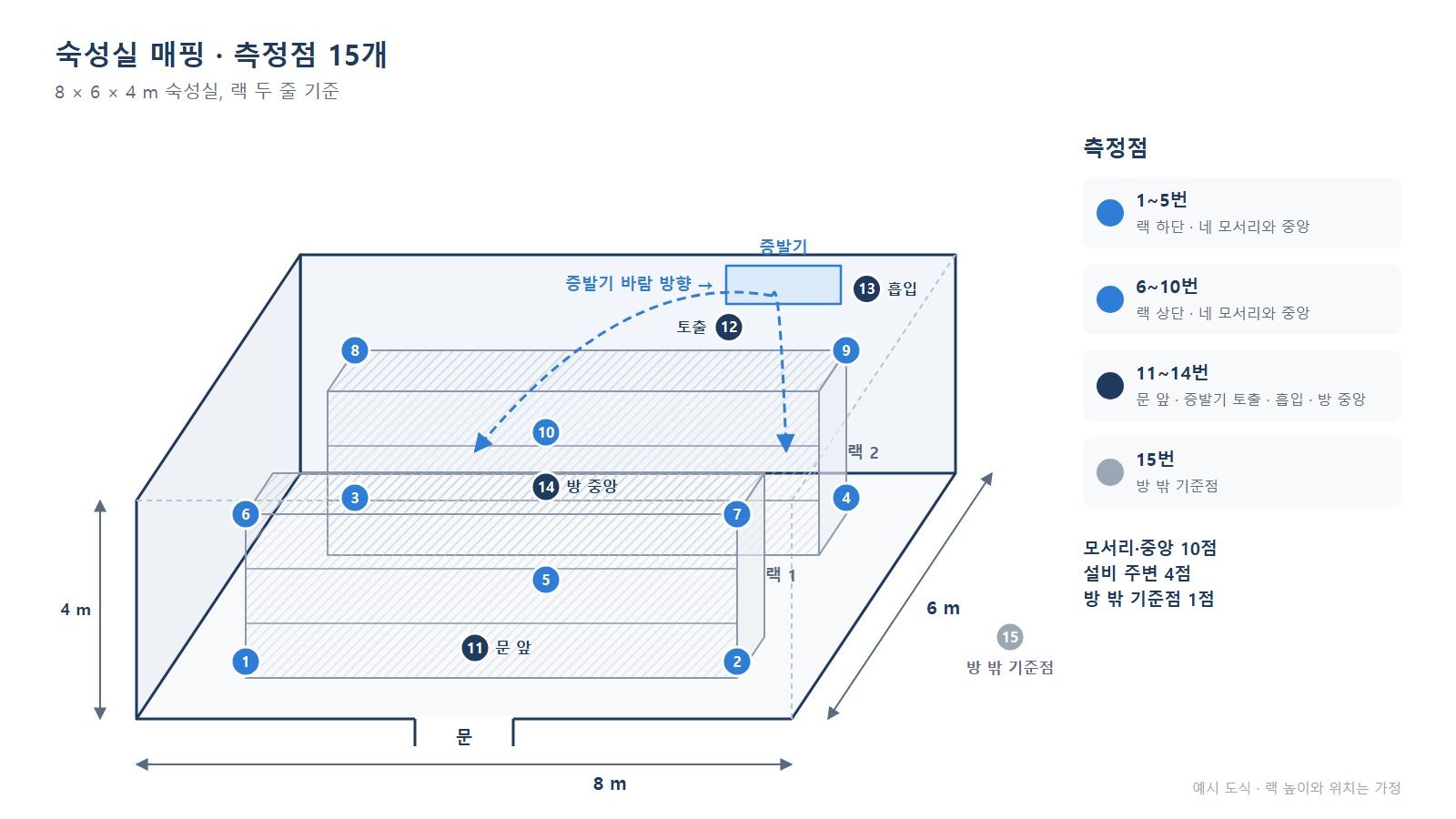

숙성실 매핑 도면 - 8 × 6 × 4 m 방에 랙 두 줄과 측정점 15개의 배치
모서리·중앙 10점, 설비 주변 4점, 방 밖 기준점 1점

공기 센서와 버퍼 병 센서를 같이 다는 이유

문이 열리면 공기 센서 값은 곧바로 오르지만, 글리콜을 채운 버퍼 병 속 센서 값은 천천히 따라옵니다. 그래서 공기 값으로는 설비 이상을, 버퍼 병 값으로는 제품이 실제로 겪은 온도를 봅니다.

두 값을 함께 놓으면 제상이나 문 개방으로 생긴 짧은 상승과, 제품 온도까지 올라간 이탈을 구분할 수 있습니다.

Dickson A340 글리콜 보틀
Dickson A340 글리콜 보틀

버퍼 병은 DICKSON A340 글리콜 보틀로 구성합니다. 격막 마개에 프로브를 꽂아 문 개방 때의 공기 변화를 완충하고 제품 온도에 가까운 값을 남깁니다.

방마다 DICKSON Cobalt X2 1대에 디지털 온도 센서 2개를 연결해 가장 따뜻한 지점의 공기와 버퍼 병 온도를 측정합니다. 커넥터가 두 개라 1대면 충분합니다.

항목조건설정
버퍼 병 센서침수형, 케이블 1.5 m, 글리콜 침지 가능로거 1.5 m 안 랙에 고정
공기 센서케이블 3.5 m, 문 개스킷 통과 피함벽 관통부로 가장 따뜻한 지점까지
로거 본체동작 0~50 °C, IP67 케이스 −10~+50 °C0 °C 아래면 IP67 케이스나 방 밖
알람 지연가정: 회복 15분 + 여유 15분공기 30분, 버퍼 병은 짧게

네 숙성실의 기록과 알람, 기간 보고서는 DICKSON OCEAView 한 화면에서 관리합니다. 구성은 원인부터 찾는 시작형, 상시 감시를 더하는 표준형, 저온 창고까지 잇는 확장형의 세 단계로 나눌 수 있습니다.

구분구성품더해지는 것
시작형RHTemp101A 15대로 분포 확인가장 따뜻한 지점, 제상 영향
표준형Cobalt X2 4대, 센서 8개, OCEAView실시간 알람, 로트 기간 보고서
확장형표준형 + 저온 창고 센서, 계절 재매핑숙성부터 출하까지 이어진 곡선

로트 이력서 한 장에 담을 칸

로트 번호 하나로 숙성실, 입실·퇴실 시각, 온도 곡선, 출하 전 산도를 한 장에서 찾을 수 있어야 로트끼리 비교가 됩니다.

Dickson DS18B20 디지털 온도 센서 -40°C/+120°C
Dickson DS18B20 디지털 온도 센서 -40°C/+120°C

이력서의 공기·버퍼 병 곡선은 Cobalt X2에 꽂은 Dickson DS18B20 디지털 온도 센서 두 개에서 나옵니다. 보정 계수가 센서에 저장되어 교체한 뒤에도 설정 없이 기록이 이어집니다.

칸들어가는 내용가져오는 곳
로트 정보로트 번호, 레시피, 버무림 일시생산 일지
숙성 구간숙성실 번호, 입실·퇴실 일시입출고 기록
온도 곡선공기·버퍼 병 그래프, 최저·최대·평균OCEAView 기간 보고서
이탈과 조치알람 시각, 확인자, 조치OCEAView 알람 이력
품질 결과출하 전 pH·산도품질팀 시험 기록

알람별 담당자와 대응 시간

알람은 누가 몇 분 안에 무엇을 하는지까지 정해 두어야 야간이나 주말에도 똑같이 대응할 수 있습니다.

Dickson D115 디지털 온도계
Dickson D115 디지털 온도계

30분 안에 현장을 확인할 때는 DICKSON D115 디지털 온도계를 함께 가져갑니다. 125 mm 탐침으로 영향 로트의 온도를 0.1 °C 분해능으로 읽어 기록에 붙입니다.

  • 경고: 공기 온도가 숙성 설정 범위의 안쪽 한계를 넘으면 숙성실 담당이 근무 중에 확인합니다
  • 알람: 버퍼 병이나 공기 온도가 관리 기준을 벗어나면 숙성실 담당과 품질팀이 30분 안에 현장을 확인하고 영향 로트를 기록합니다
  • 기술 알람: 통신·전원 끊김, 배터리 10 %, 센서 고장이 생기면 설비 담당이 당일 조치합니다
  • 일일 검토: 품질팀이 매일 오전 전날 네 방의 곡선과 알람을 검토하고 서명합니다
  • 로트 보고: 출하 로트의 이력서에 품질팀장이 서명하고 2년 보관합니다

도입은 매핑을 먼저 하고 수기 기록과 2주 병행하는 순서로, 모두 5주 일정으로 잡습니다. 병행하는 동안 모은 비교 자료는 나중에 표시창 값과 센서 값이 왜 다른지 설명하는 근거가 됩니다.

주차할 일산출물
1주숙성실 도면, 숙성 조건, 입출고 방식 정리측정 요구 목록
2주네 숙성실 순차 매핑(RHTemp101A 15대)매핑 보고서, 가장 따뜻한 지점
3주Cobalt X2·센서 설치, OCEAView 설정설치 기록, 측정점 목록
4주알람·보고서 시험, 수기 기록과 2주 병행운전 확인 기록, 병행 비교표
5주로트 이력서 양식 확정, 교육, 운영 시작양식, 교육 기록
김치를 담그려고 작업대에 쌓아 둔 배추

숙성실 온도 기록이 막히기 쉬운 네 곳

막히는 곳은 대부분 센서 성능보다 설치 위치와 케이블, 입출고 기록의 빈칸에서 생깁니다.

Dickson TC700 휴대용 터치스크린 온도계
Dickson TC700 휴대용 터치스크린 온도계

센서 값과 표시창 값이 다를 때는 DICKSON TC700 휴대용 터치스크린 온도계로 가장 따뜻한 지점의 제품 내부 온도를 직접 재어 비교합니다.

막히는 곳원인해결 방법
센서 값이 표시창과 다름표시창은 증발기 근처 한 점매핑 결과로 설명, 판단은 가장 따뜻한 지점
제상 때마다 알람제상 주기에 공기 온도가 잠깐 오름공기 알람에 지연, 판단은 버퍼 병
센서 케이블이 얼거나 끊김문 개스킷 사이로 케이블을 넣음벽 관통부와 실링 처리
로트와 기록이 연결 안 됨입실·퇴실 시각 미기록입출고 기록에 숙성실 번호·시각 필수

상담 전에 준비할 자료 여섯 가지

아래 여섯 가지를 준비해 두면 첫 상담에서 측정점과 매핑 일정을 바로 정할 수 있습니다.

Dickson 스마트-센서™(온/습도)
Dickson 스마트-센서™(온/습도)

확장형으로 저온 창고까지 이으려면 Dickson 스마트-센서(온/습도)를 검토합니다. -40~+100 °C, 0~99.9 %RH를 Cobalt X1·X2·XS에서 기록합니다.

  • 숙성실과 저온 창고 도면, 증발기와 문 위치
  • 숙성 단계별 설정 온도와 기간
  • 최근 일지와 민원이 있었던 로트 기록
  • 입출고 기록 방식과 로트 번호 체계
  • 알람 수신자와 야간·주말 연락 순서
  • HACCP 관리계획서의 온도 관련 부분
그릇에 담겨 상에 오른 배추김치
로트 번호 하나로 숙성실과 온도 곡선을 찾을 수 있게 합니다

관련 제품

참고 자료

  • Codex Alimentarius, Standard for Kimchi CXS 223-2001 (2022 개정)
  • 노정숙 외, 동치미 최적발효 및 저장을 위한 김치냉장고의 자동숙성 시스템 개발, 한국식품과학회지 40(6) (2008)
  • 박길동 외, 김치의 숙성과정 중 조직감 변화, 한국식생활문화학회지 4(2) (1989)
  • 식품의약품안전처, 식품의 기준 및 규격 (고시)
  • 식품의약품안전처, 식품 및 축산물 안전관리인증기준 (고시)
  • DICKSON, Cobalt X1/X2 OCEAView User Guide, OCEAView Sensor Reference Guide
  • MadgeTech, RHTemp101A 제품 사양
Dickson 스마트-센서™(온도)
Dickson 스마트-센서™(온도)

상시 측정점의 센서 계열은 DICKSON 스마트-센서(온도)의 Smart DS, Pt100, DS18B20 가운데 숙성실 조건에 맞춰 고릅니다.
