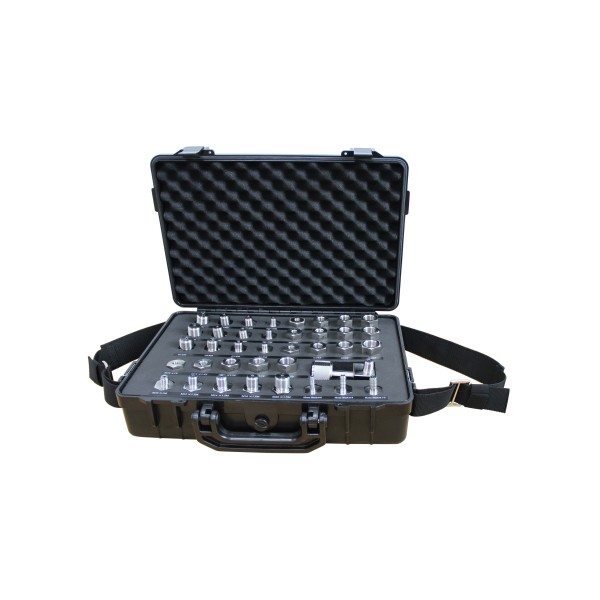

Baluntech 애더터 키트, 유연한 호스, 필터, 격리기 및 기압계 챔버

Baluntech 애더터 키트, 유연한 호스, 필터, 격리기 및 기압계 챔버

MODEL
에더터 키트
브랜드
Baluntech

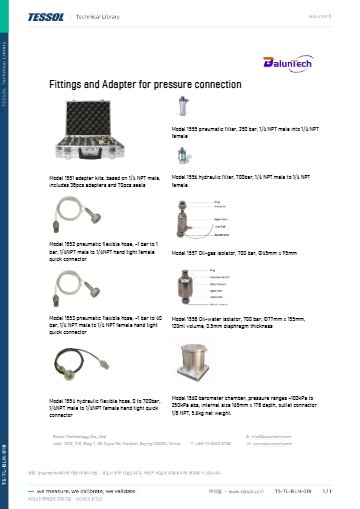

제품 자료
제품문의 구매하기

나사 규격이 다른 계기를
분동식 교정기에 잇는 액세서리

Baluntech 분동식 압력교정기 액세서리 1551 ~ 1560

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech 1551 ~ 1560은 분동식 압력교정기에 계기를 연결하는 어댑터 키트, 공압·유압 호스, 필터, 오일-물 격리기, 기압계 챔버로 구성된 액세서리 제품군입니다. 미터·NPT·G 나사가 서로 다른 계기도 한 교정 라인에 연결할 수 있습니다.

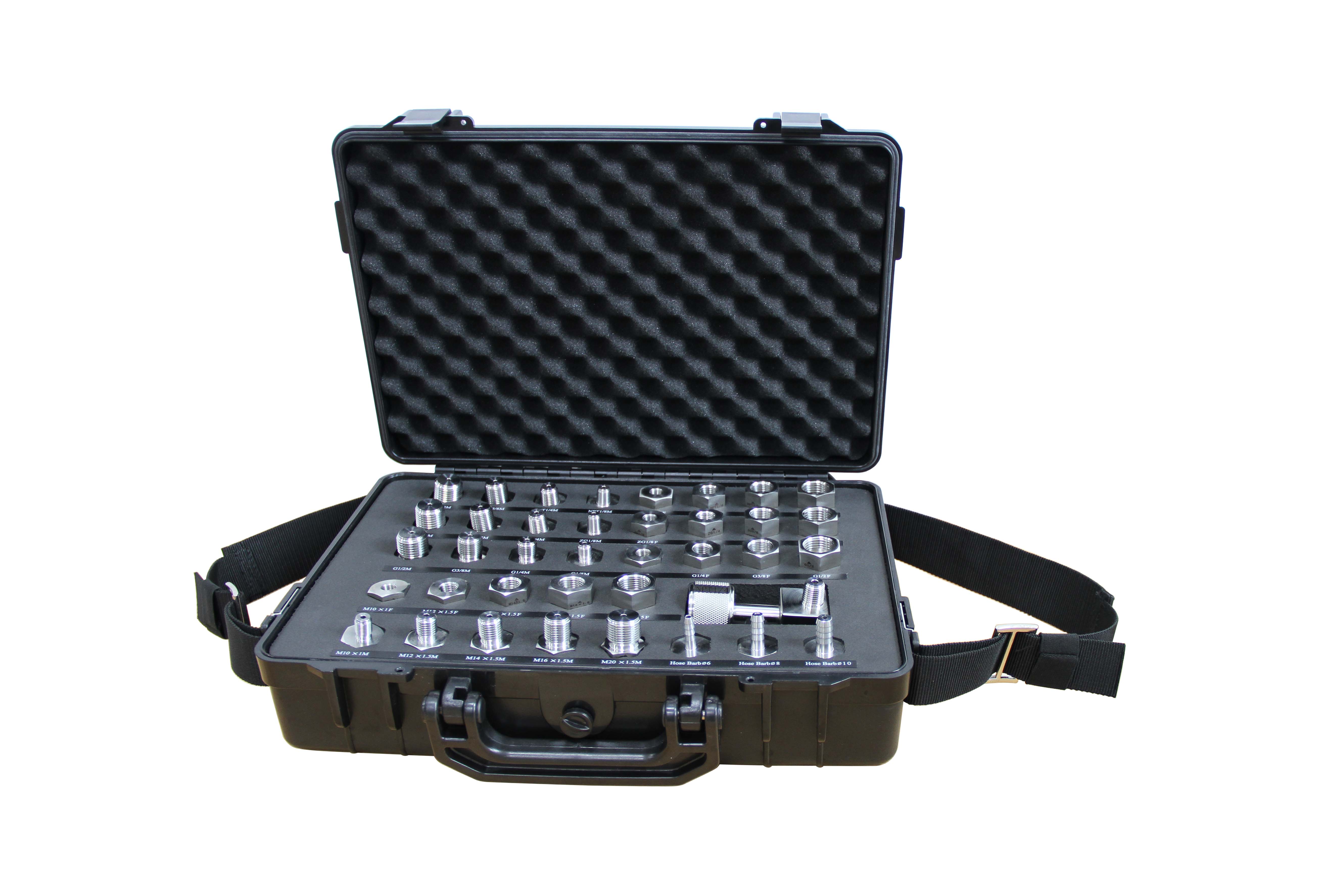

1551 키트는 어댑터 38개와 씰링 링 70개로 나사 규격이 다른 계기를 교정기 포트에 맞춥니다. 1557 격리기는 0 ~ 600 bar에서 오일 교정기와 물 쪽 계기 사이를 다이어프램으로 분리합니다. 품목별로 구성되어 있어 필요한 품목만 골라 도입할 수 있으며, (주)테솔이 국내에 공식 공급합니다.

여덟 품목

1551 ~ 1560 가족

어댑터 38개

1551 키트

씰링 링 70개

1551 키트

0 ~ 600 bar

오일-물 격리기 정격

특징

나사 규격과 매체에 맞춘
1551 ~ 1560 구성

핵심 특징현장에서 달라지는 점
미터 · NPT · G · ZG 나사네 계열 나사 어댑터가 한 키트에 들어 있어, 계기마다 연결부가 달라도 교정기 포트에 연결할 수 있습니다.
호스 바브와 직각 어댑터6 · 8 · 10 mm 호스 바브와 직각 어댑터가 있어 연결 방향과 호스 굵기를 현장 배관에 맞출 수 있습니다.

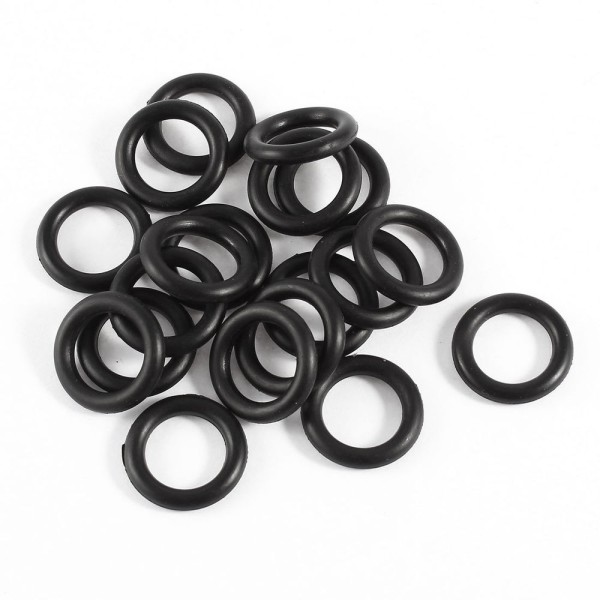

씰링 링 70개나사 부위에 씰링 링을 끼워 교정 중 연결부의 밀봉을 확보합니다.
316 스테인리스 격리기316 스테인리스강 본체 안의 0.5 mm 다이어프램이 오일과 계기 쪽 매체를 갈라 계기에 오일이 넘어가지 않습니다.
0 ~ 600 bar 격리기600 bar까지 사용할 수 있어 오일이 닿으면 안 되는 계기도 오일 교정기로 교정할 수 있습니다.
기압계 챔버 1/8 NPT 출구1560 챔버의 1/8 NPT 출구에 기압계를 연결해 교정 라인 안에 기압계 기준을 함께 둘 수 있습니다.

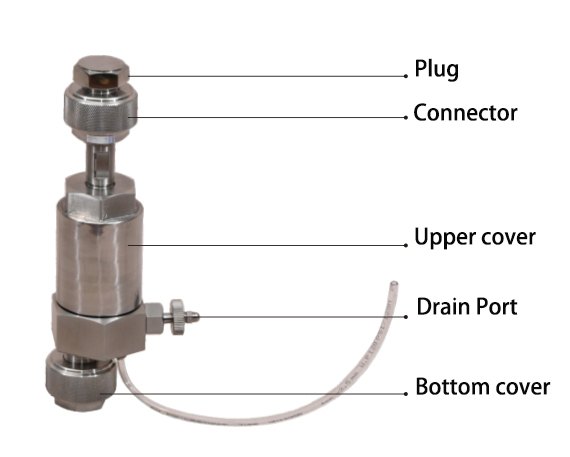

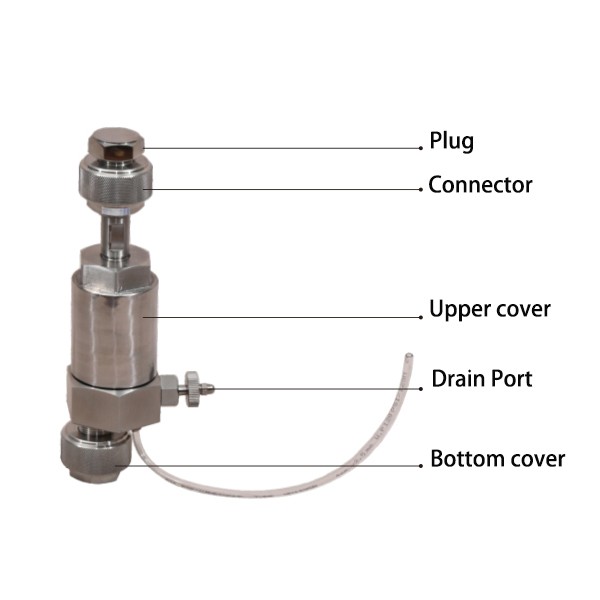

Baluntech 에더터 키트 - 커넥터와 배수구 등 어댑터 부위별 명칭
커넥터와 배수구 등 어댑터 부위별 명칭

연결 실무

계기 나사에 맞춘
1551 어댑터 선택

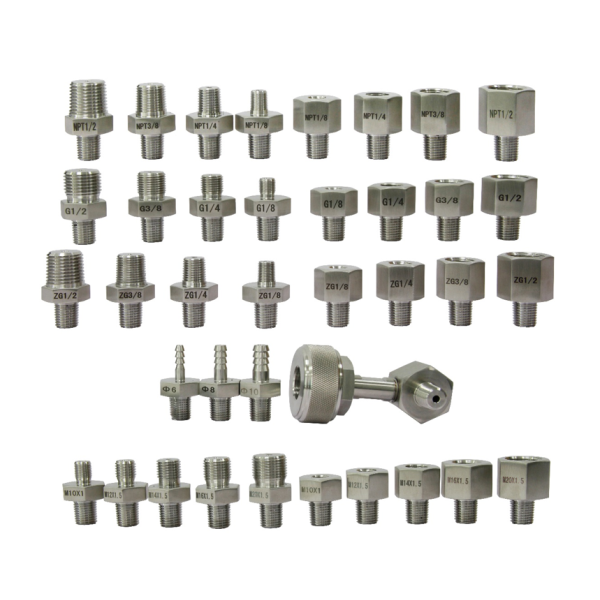

교정할 계기의 연결 나사 규격을 확인한 뒤 1551 키트에서 같은 규격의 어댑터를 고르세요. 미터 어댑터는 M20×1.5 · M16×1.5 · M14×1.5 · M12×1.25 · M10×1.0이고, NPT · G · ZG는 1/2 · 3/8 · 1/4 · 1/8 인치입니다. 호스는 키트에 들어 있지 않으므로 1552 ~ 1554 가운데 압력 범위에 맞춰 따로 선택하세요.

1/4 NPT 기준의 어댑터 체결

1/4 NPT 수나사를 기준으로 G · 미터 어댑터를 바꿔 끼우면 연결부가 다른 계기도 같은 포트에 연결됩니다.

격리기 실무

1557 격리기로
오일과 계기 매체 분리

오일 교정기에 기체나 물 매체 계기를 연결할 때는 1557 오일-물 격리기로 두 매체를 분리하세요. 산소나 아세틸렌처럼 오일이 닿으면 안 되는 계기를 보호할 수 있으며, 오일 접촉을 완전히 배제해야 하는 작업이라면 물 매체 교정기도 함께 검토하세요. 연결 규격은 1557-N4가 1/4 NPT, 1557-B4가 G 1/4입니다.

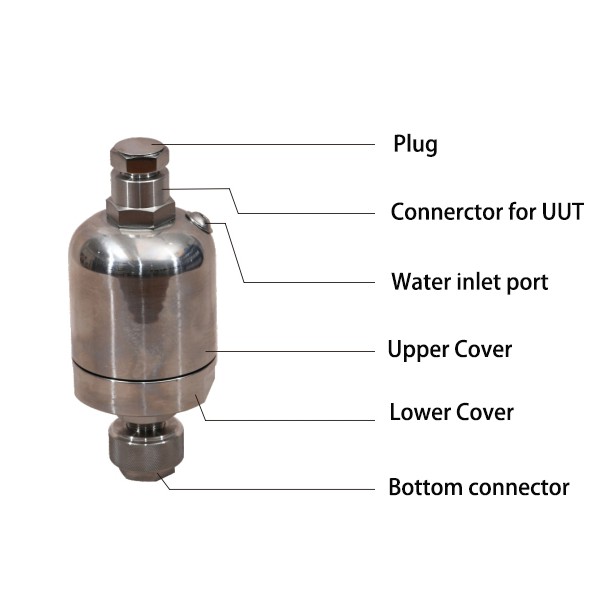

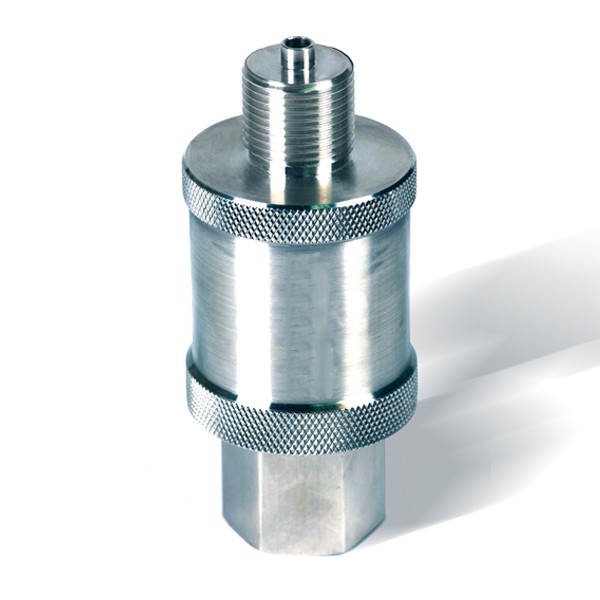

1557 오일-물 격리기 구조

격리기 본체는 316 스테인리스강이며, 안쪽 다이어프램이 오일 측과 계기 측 매체가 섞이지 않게 나눕니다.

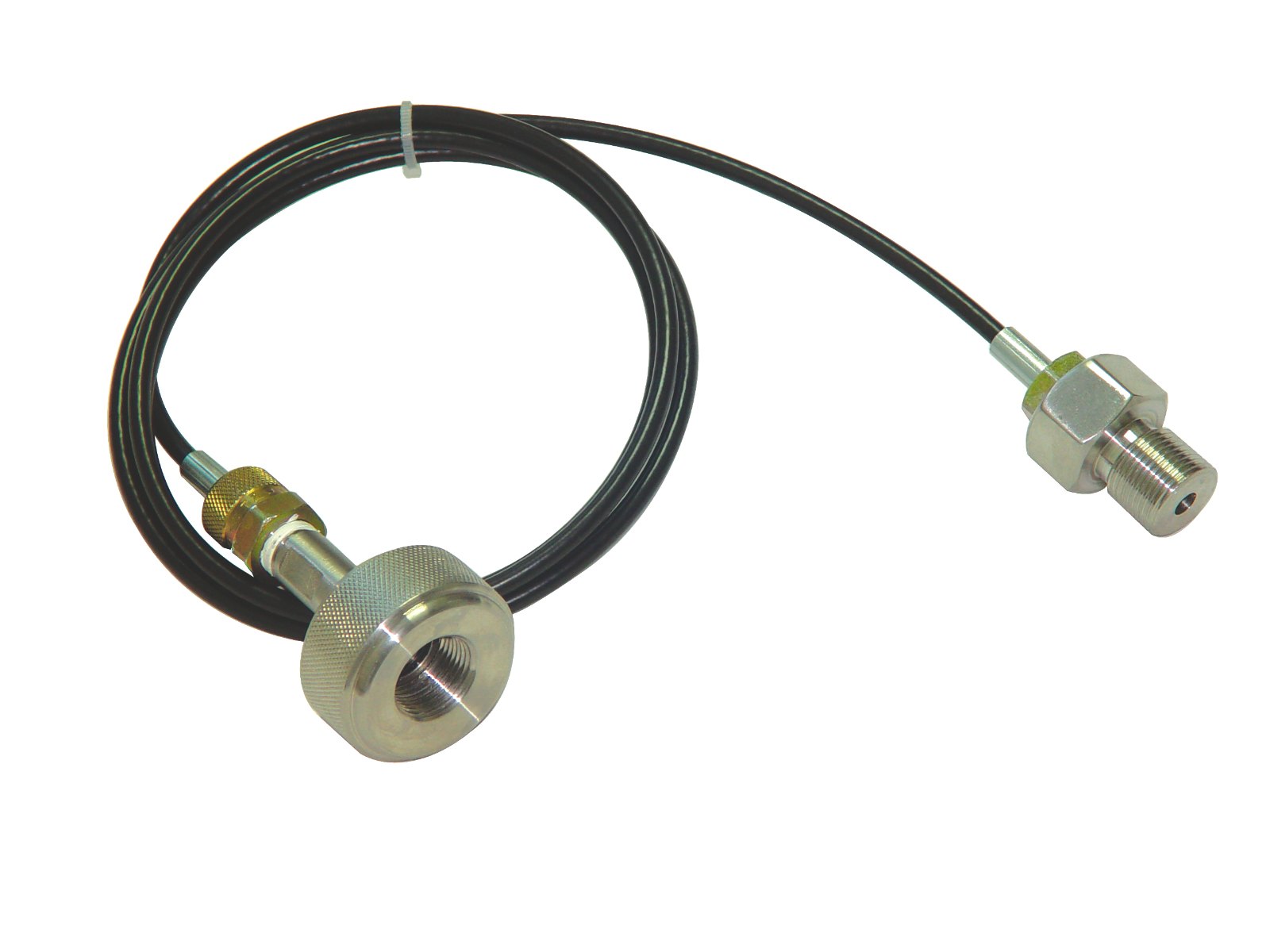

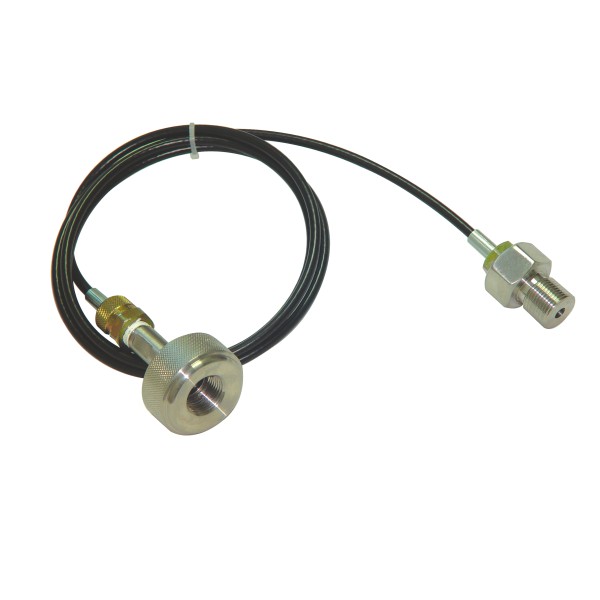

Baluntech 에더터 키트 - 검은 호스와 어댑터가 연결된 키트 구성품
검은 호스와 어댑터가 연결된 키트 구성품

사양

품목별 압력 범위와
1551 ~ 1560 사양

모델품목사양
1551어댑터 키트1/4 NPT 수나사 기준 (G · 미터 옵션), 어댑터 38개, 씰 70개
1552공압 호스-1 ~ 1 bar, 1/4 NPT 수 → 1/4 NPT 손조임 퀵 커넥터
1553공압 호스-1 ~ 40 bar, 1/4 NPT 수 → 1/4 NPT 손조임 퀵 커넥터
1554유압 호스0 ~ 700 bar, 1/4 NPT 수 → 1/4 NPT 손조임 퀵 커넥터

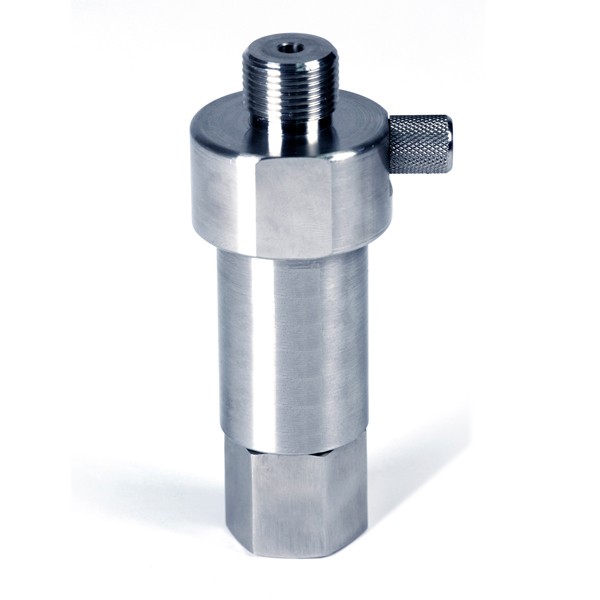

1555공압 필터250 bar, 1/4 NPT
1556유압 필터700 bar, 1/4 NPT
1557오일-물 격리기0 ~ 600 bar, 316 스테인리스강, 챔버 120 ml, 다이어프램 0.5 mm, Ø77 × 155 mm, 2.3 kg

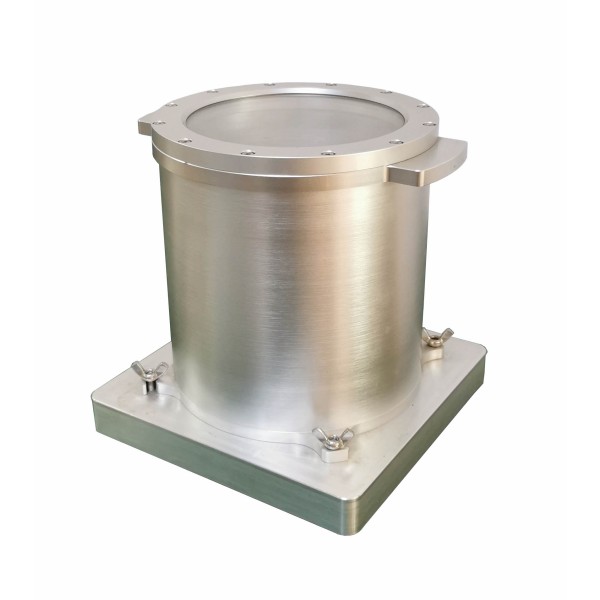

1560기압계 챔버내부 165 mm × 깊이 178 mm, 출구 1/8 NPT, 5.6 kg

시리즈 공통 사양

항목사양
1551 어댑터 (미터)M20×1.5 · M16×1.5 · M14×1.5 · M12×1.25 · M10×1.0
1551 어댑터 (NPT · G · ZG)각각 1/2 · 3/8 · 1/4 · 1/8 인치
1551 호스 바브 · 기타호스 바브 6 · 8 · 10 mm, 직각 어댑터, 씰링 링 70개
1557 품번1557-N4 (1/4 NPT) · 1557-B4 (G 1/4)
1557 본체316 스테인리스강, 챔버 120 ml, 다이어프램 0.5 mm
1560 연결출구 1/8 NPT

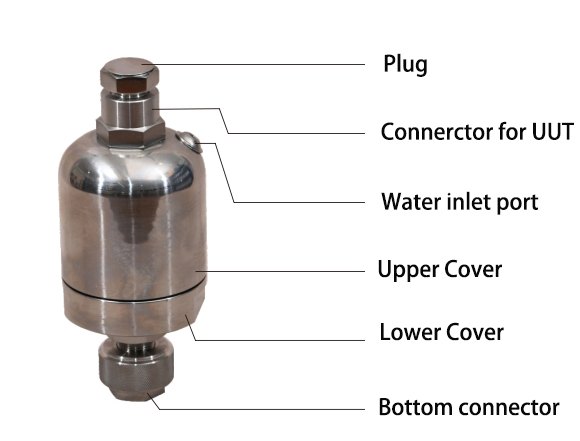

Baluntech 에더터 키트 - 연결부와 물 유입구 등 격리기 부위별 명칭
연결부와 물 유입구 등 격리기 부위별 명칭

활용 분야

압력계 교정 라인부터
기압계 기준까지

  • 압력계 교정 라인 — 계기 나사를 교정기 포트에 맞춰 연결합니다.
  • 공압 계기 점검 — 1552 · 1553 호스로 -1 ~ 40 bar 계기를 연결합니다.
  • 유압 계기 점검 — 1554 호스와 1556 필터로 700 bar까지 연결합니다.
  • 산소 · 아세틸렌 계기 — 오일이 닿지 않도록 격리기를 거쳐 연결합니다.
  • 기압계 기준 라인 — 1560 기압계 챔버로 기압계를 교정 라인에 함께 연결합니다.

선택 가이드

필요한 품목만
골라 구성

이럴 때 (현장 조건·용량·규격)권장 품목선택 이유
계기 나사가 교정기 포트와 다를 때1551 어댑터 키트미터 · NPT · G · ZG 네 계열 어댑터 가운데 계기 나사에 맞는 것을 바로 고를 수 있습니다.
-1 ~ 1 bar 저압 공압 계기일 때1552 공압 호스-1 ~ 1 bar 저압 공압 계기에 맞춘 호스입니다.
-1 ~ 40 bar 공압 계기일 때1553 공압 호스40 bar까지 공압 계기를 연결하는 호스입니다.
0 ~ 700 bar 유압 계기일 때1554 유압 호스 · 1556 유압 필터700 bar 유압 라인에 맞춰 1554 호스와 1556 필터를 함께 구성합니다.
공압 라인에 필터가 필요할 때1555 공압 필터250 bar 정격의 공압 라인용 필터입니다.
오일 매체와 기체 · 물 매체를 나눌 때1557 오일-물 격리기다이어프램이 오일과 기체 · 물 매체를 분리해 오일이 계기로 넘어가지 않습니다.
기압계를 함께 구성할 때1560 기압계 챔버1/8 NPT 출구로 기압계를 교정 라인에 연결합니다.

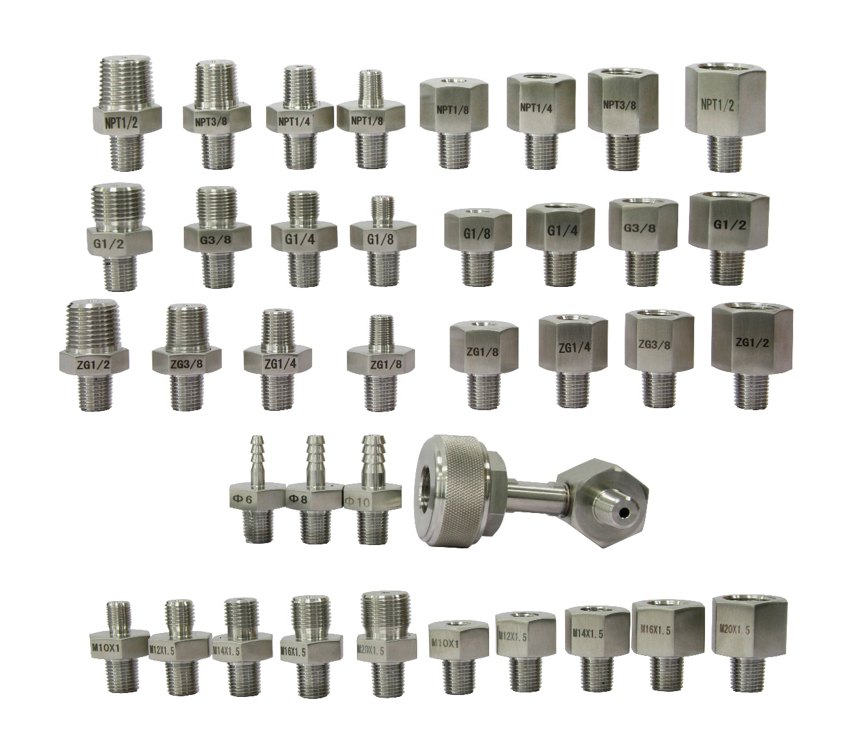

Baluntech 에더터 키트 - 다양한 규격의 스테인리스 압력 연결 어댑터 구성품
다양한 규격의 스테인리스 압력 연결 어댑터 구성품

구성·옵션

1551 키트 구성과
품번별 주문 정보

구분내용
1551 키트 구성품어댑터 38개 · 씰링 링 70개
옵션1/4 NPT 수나사 기준, G · 미터 옵션
별매호스 1552 ~ 1554 · 필터 1555 · 1556 · 격리기 1557 · 챔버 1560
품번1551 · 1552 · 1553 · 1554 · 1555 · 1556 · 1557-N4 · 1557-B4 · 1560

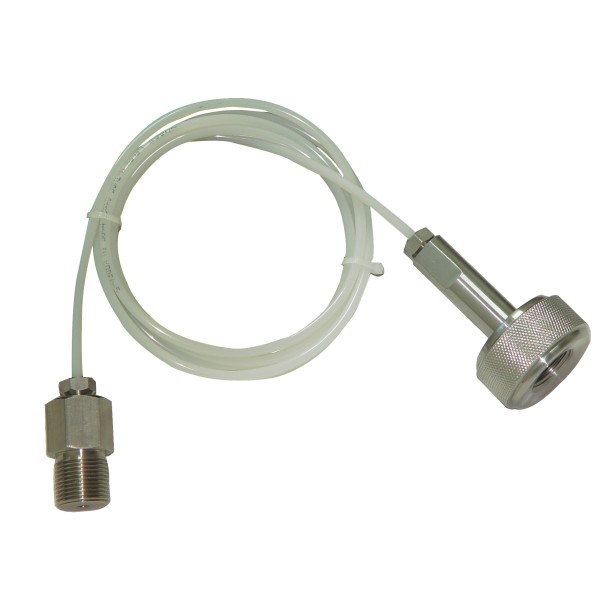

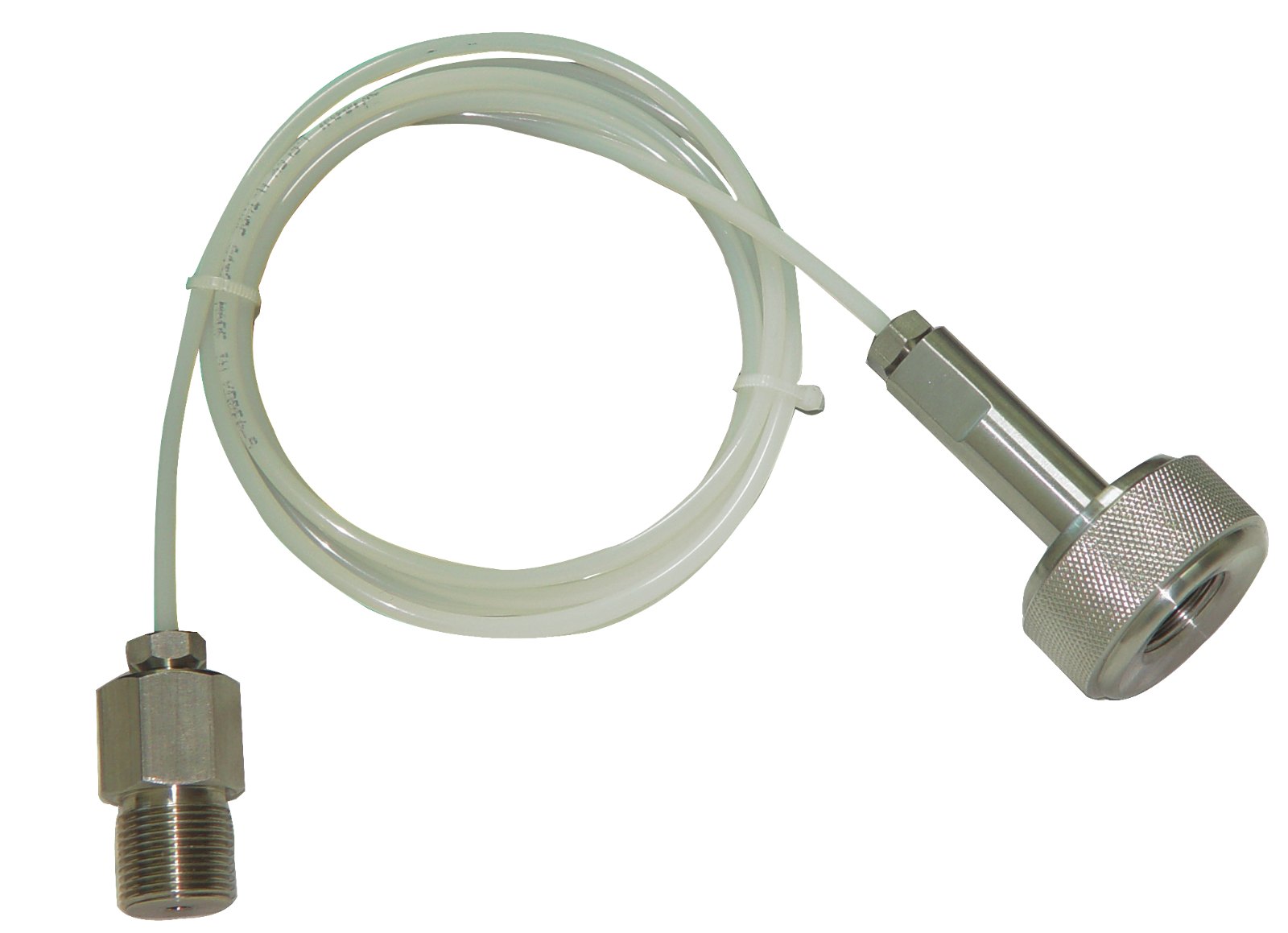

Baluntech 에더터 키트 - 투명 호스와 어댑터가 연결된 키트 구성품
투명 호스와 어댑터가 연결된 키트 구성품
