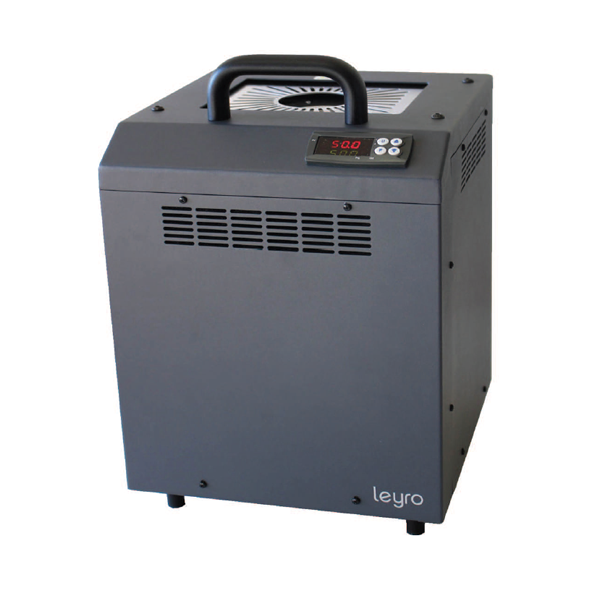

Leyro LHC40 드라이블럭

MODEL: LHC40
브랜드: LEYRO INSTRUMENTS

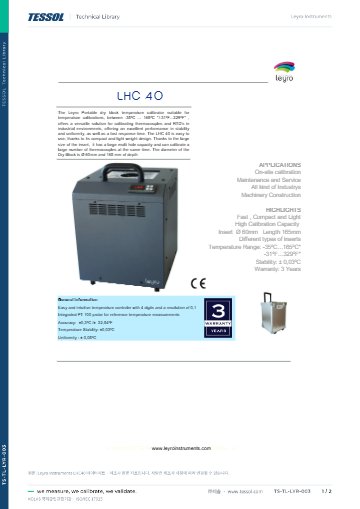

제품 자료: 데이터시트

제품문의 구매하기

냉장·공조 센서 여러 개를
항온조 없이 교정하는 드라이블럭

Leyro LHC 40 Basic · Advance 저온 드라이블럭 온도 교정기

견적 받기

Leyro 국내 정식 공급 파트너

Leyro LHC 40은 Ø60 mm × 165 mm 블록으로 -30 ~ 140 °C 구간을 다루는 저온 드라이블럭 온도 교정기(Dry Block Calibrator)입니다. 냉장·공조·콜드룸의 RTD와 열전대를 항온조 없이 여러 개 동시에 교정하며, 교정실과 현장에서 모두 사용합니다.

Advance는 균일도 0.03 °C와 최대 0.001 °C 분해능으로 저온 구간의 비교 교정 편차를 좁힙니다. 본체는 약 11 kg의 휴대형이라 설비 현장으로 옮겨 사용합니다. 3년 보증이 적용되는 이 드라이블럭은 (주)테솔이 국내에 공식 공급합니다.

-30 ~ 140 °C

영하 구간을 포함한 교정 범위

Ø60 mm

165 mm 깊이의 대구경 블록

0.01 °C

Basic 버전 안정도

0.008 °C

Advance 버전 안정도

특징

저온 구간 센서를
여러 개 함께 교정

핵심 특징	현장에서 달라지는 점
열전대와 RTD 겸용	냉장·공조 설비의 두 종류 센서를 장비 교체 없이 같은 블록에서 교정합니다.
Ø60 mm × 165 mm 블록	센서를 여러 개 꽂아 한 번에 비교하므로 센서 수만큼 반복하던 가열·냉각 대기가 줄어듭니다.
인서트 선택	센서 지름에 맞는 구멍 구성을 골라 접촉 상태를 개선하므로 측정 편차가 줄어듭니다.
Basic · Advance 버전	기본 점검에는 Basic, 안정도와 분해능이 더 필요한 현장에는 Advance를 선택할 수 있어 예산에 맞추기 쉽습니다.
휴대형 본체	콜드룸이나 설비 옆으로 장비를 옮겨 센서를 떼어 내지 않고 가까이에서 교정합니다.

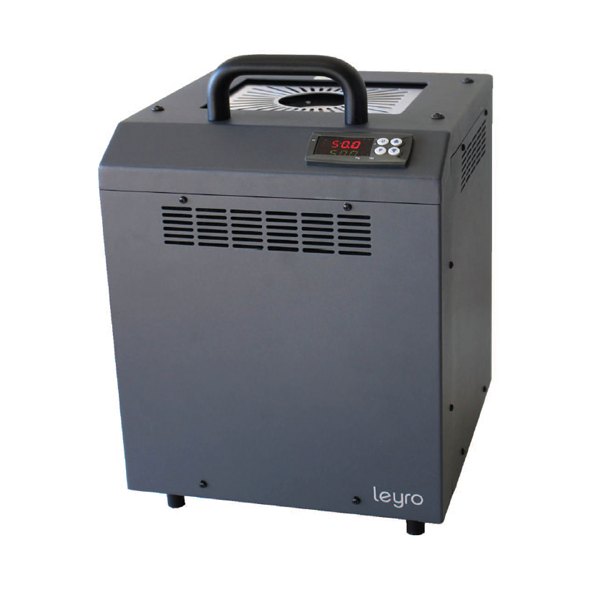

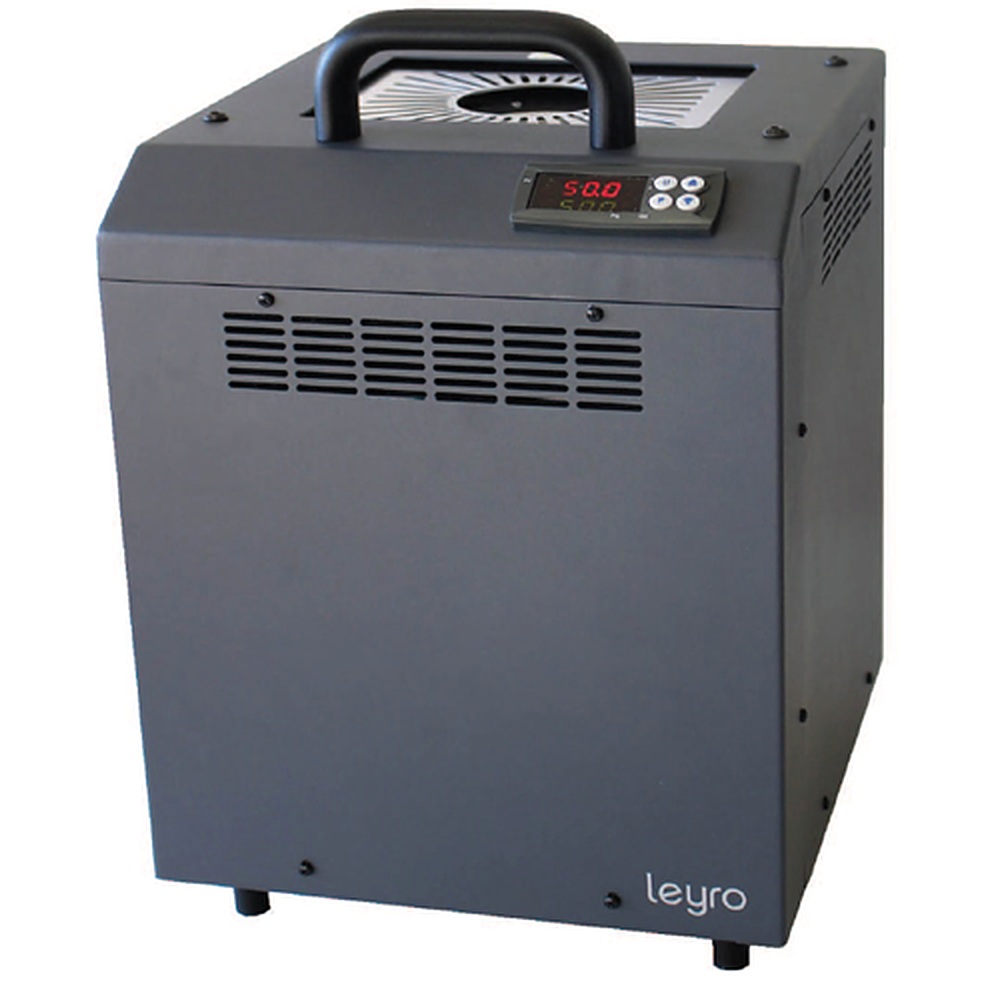

상단 제어부와 손잡이가 있는 드라이블럭 본체

다중 센서 교정

냉장·공조 센서를
한 번에 비교

콜드룸·냉장 설비 센서의 동시 교정

콜드룸, 냉장 설비, 공조의 RTD와 열전대를 영하 구간에서 항온조 없이 교정합니다. 센서를 많이 꽂을수록 블록 내 적재 영향이 커지므로 기준 온도계를 함께 꽂아 값을 비교하세요.

인서트 구성

센서 지름에 맞춘
인서트 선택

표준 인서트는 Ø3.5, 6.5, 8.5, 10.5 mm 구멍을 각 1개씩 갖춥니다. 같은 지름 구멍을 2개 또는 3개씩 뚫은 선택 인서트도 있습니다. 동일 규격 센서를 대량으로 점검하는 현장은 구멍 수가 많은 구성을, 지름이 제각각인 현장은 혼합 구성을 고르세요.

지름 5종을 각 2개씩 — 여러 지름의 센서에 대응하는 구성입니다.
지름 4종을 각 3개씩 — 같은 지름 센서를 한 번에 많이 꽂는 구성입니다.
Ø3.5 · 4.5 · 5.5 · 6.5 · 9.5 mm 각 2개와 Ø8.5 · 10.5 mm 각 1개 — 지름이 섞인 센서 묶음에 맞춘 구성입니다.

운전 시간

가열·냉각 시간과
설치 조건

-5 °C에서 100 °C까지 가열은 25분, 25 °C에서 -25 °C까지 냉각은 45분이 걸립니다. 최저 온도는 주위 온도보다 55 °C 낮은 값까지이므로 설치실 온도가 높으면 -30 °C에 이르지 못할 수 있습니다. 공조가 유지되는 교정실에 설치하세요.

사양

LHC 40 Basic·Advance
비교 사양

항목	LHC 40 Basic	LHC 40 Advance
정확도	±0.1 °C	0.1 °C
안정도	±0.01 °C	0.008 °C
균일도 (단일 값)	±0.05 °C	0.03 °C
분해능	0.1 °C	0.1 / 0.01 / 0.001 °C

시리즈 공통 사양

항목	사양
온도 범위	-30 ~ 140 °C
최저 온도 조건	주위 온도보다 55 °C 낮은 값
교정 부피	Ø60 mm × 165 mm
온도 조절 센서	내장 PT100
가열 시간	-5 → 100 °C 25분
냉각 시간	25 → -25 °C 45분
표준 인서트	Ø3.5 · 6.5 · 8.5 · 10.5 mm 각 1개
선택 인서트	Ø3.5 · 4.5 · 6.5 · 8.5 · 10.5 mm 각 2개 / Ø3.5 · 6.5 · 8.5 · 10.5 mm 각 3개 / Ø3.5 · 4.5 · 5.5 · 6.5 · 9.5 mm 각 2개 + Ø8.5 · 10.5 mm 각 1개
형태	휴대용
무게	약 11 kg
전원	100 ~ 234 VAC, 50/60 Hz
소비 전력	약 310 W
보증 기간	3년

활용 분야

영하 기준 온도가
필요한 현장

냉장·공조 설비 — 콜드룸과 냉동·냉장 설비의 온도 센서를 설치 장소 가까이에서 교정합니다.
식품·제약 저온 공정 — 저온 보관 설비와 공정 센서를 정기 점검 일정에 맞춰 비교합니다.
사내 교정실 — 여러 센서를 한 블록에서 동시에 비교해 교정 대기 시간을 줄입니다.
저온 기준 온도원이 필요한 현장 — 항온조를 둘 수 없는 장소에서 영하 기준을 확보합니다.

선택 가이드

LHC 40과 다른 모델의
온도 구간

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
-30 ~ 140 °C 저온 구간과 Ø60 mm 블록이 필요할 때	LHC 40	영하 구간까지 다루며 센서를 여러 개 꽂을 수 있습니다.
40 ~ 450 °C 중온 구간이 필요할 때	LHC 400	같은 Ø60 mm 블록으로 450 °C까지 다룹니다.
40 ~ 650 °C 고온 구간이 필요할 때	LHC 650	교정 범위가 650 °C까지 이어지는 고온 모델입니다.
375 °C 이하 소형 장비가 필요할 때	LHC 75	375 °C 이하를 다루는 소형 본체의 입문형 모델입니다.

구성·옵션

LHC 40의 본체와
인서트 구성

본체 — LHC 40 Basic 또는 Advance 중에서 선택합니다.
표준 인서트 — Ø3.5 · 6.5 · 8.5 · 10.5 mm 구멍 각 1개가 기본입니다.
선택 인서트 — 같은 지름 구멍을 2개 또는 3개씩 뚫은 구성이 있습니다.

교정 연계

드라이블럭의 기준 온도도 주기적 교정으로 소급성을 유지해야 센서 교정 결과를 인정받을 수 있습니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는 항목인지 확인한 뒤 안내해 드립니다.

LHC 40과 함께 보는
온도 교정 장비

LHC 40은 -40 °C까지 사용할 수 있습니까?
아닙니다. 사양상 하한은 -30 °C입니다. -40 °C가 필요한 현장은 Fluke 9190A를 검토하세요.
LHC 40 Advance의 균일도 0.03 °C는 어떤 조건의 값입니까?
축방향·반경방향 구분이나 온도점이 없는 단일 값입니다. 불확도 예산에는 교정성적서의 값을 사용하세요.
LHC 40에는 센서를 한 번에 몇 개 꽂을 수 있습니까?
표준 인서트는 지름이 다른 구멍 4개를 각 1개씩 갖춥니다. 같은 지름을 2개 또는 3개씩 뚫은 선택 인서트도 있으니, 센서 지름과 수량을 알려 주시면 맞는 인서트를 안내해 드립니다.
LHC 40은 Basic과 Advance 중 어느 버전이 맞습니까?
기본 점검에는 Basic이면 충분합니다. 안정도 0.008 °C와 0.001 °C 분해능이 필요하면 Advance를 선택하세요.
