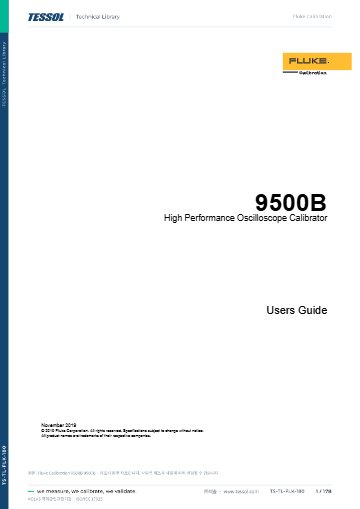

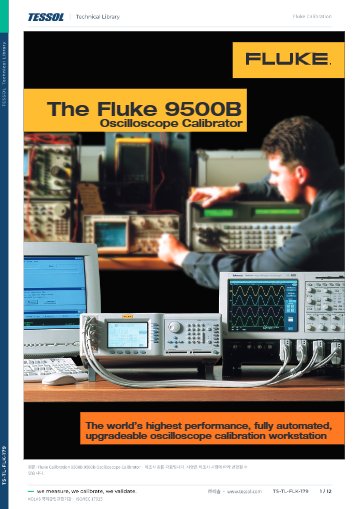

제품 자료
제품문의 구매하기

채널마다 케이블을 바꾸지 않는
오실로스코프 교정기

Fluke Calibration 9500B 오실로스코프 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 9500B는 액티브 헤드를 오실로스코프 입력에 직접 꽂아 최대 5채널을 케이블 교체 없이 교정하는 자동 오실로스코프 교정기(Oscilloscope Calibrator)입니다. 600 MHz·1.1 GHz·3.2 GHz 메인프레임에 헤드를 조합해 대역폭과 상승 시간을 점검합니다.

9560 헤드를 연결하면 에지 속도가 70 ps까지 빨라지고, 타이밍 마커는 ±0.25 ppm 정확도를 유지합니다. 조정 채널 사이 스큐는 ±5 ps 이내로 맞춰집니다. 고속 신호 장비를 다루는 계측실에 맞는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

5채널

동시에 신호를 내는 출력 채널

70 ps

9560 헤드의 에지 속도

6.0 GHz

9560 헤드 사용 시 주파수

±0.25 ppm

타이밍 마커 정확도

특징

케이블 교체 없이 끝내는
9500B 다채널 교정

핵심 특징현장에서 달라지는 점
액티브 헤드 직결헤드를 스코프 입력에 곧바로 꽂아 신호 경로가 짧아지므로 고주파 구간의 케이블 손실이 줄어듭니다.
케이블 교체 없는 채널 이동채널을 옮길 때 다시 연결하지 않아도 되므로 4채널 이상 스코프의 교정 시간이 줄어듭니다.
5채널 동시 출력메인프레임 하나로 최대 5채널에 신호를 내보내, 채널 간 스큐 점검을 같은 연결 상태에서 마칠 수 있습니다.
70 ps 에지 속도9560 헤드의 빠른 에지로 고대역 스코프의 상승 시간 성능까지 시험할 수 있습니다.
DC·구형파 교정1 MΩ과 50 Ω 두 입력 조건에서 전압을 출력해 수직 이득을 점검합니다.
MET/CAL Plus 자동 교정GPIB로 절차를 자동 실행하므로 대역폭, 상승 시간, 이득 점검을 같은 조건으로 반복할 수 있습니다.
채널 스큐 ±5 ps 정렬조정 채널 사이의 시간차를 맞춰 다채널 측정의 위상 오차를 줄입니다.
전류 출력과 영상 신호DC와 구형파 전류를 100 mA까지 출력하고, 컴포지트 영상 신호로 TV 동기 분리기도 시험할 수 있습니다.

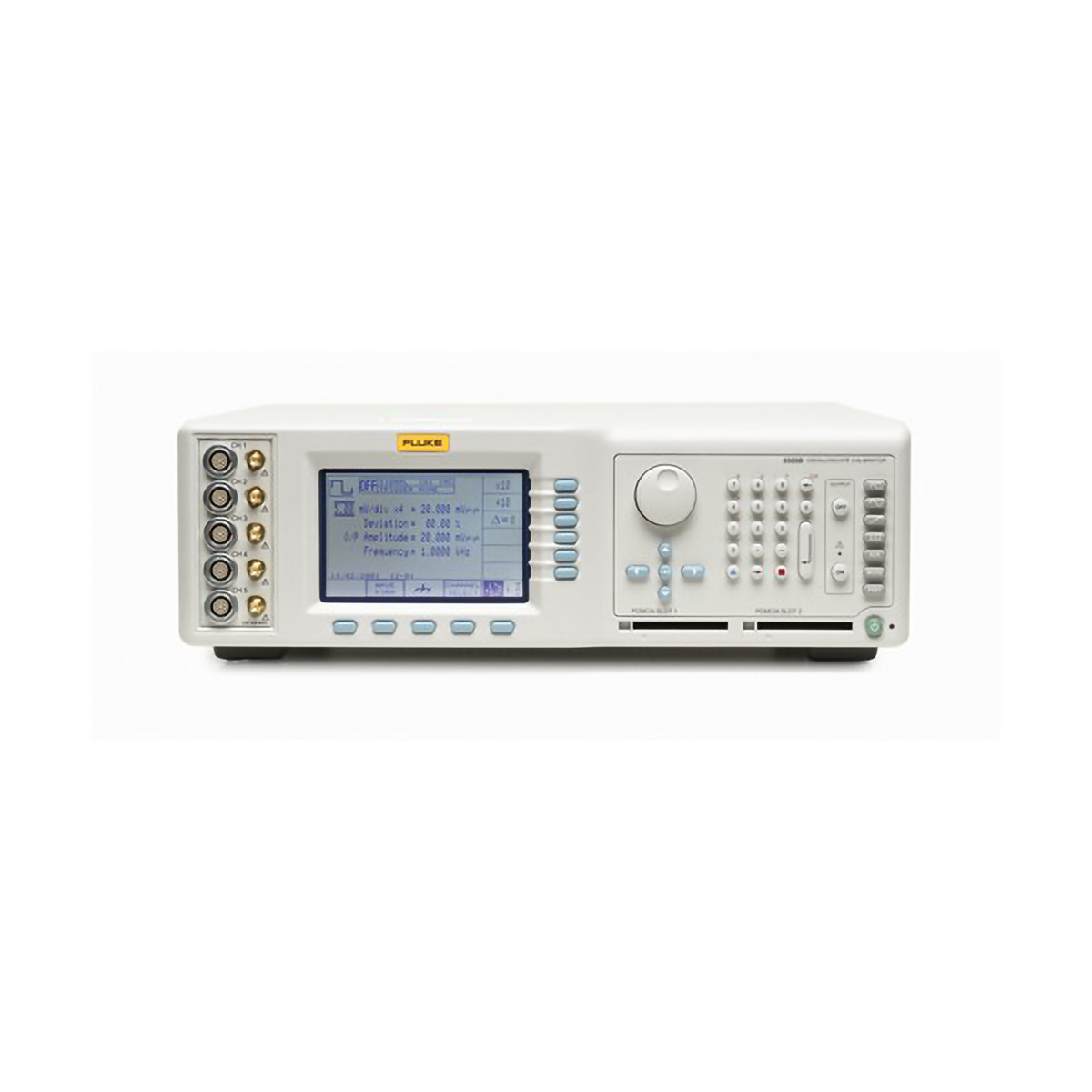

FLUKE CALIBRATION 9500B - 컬러 화면과 BNC 출력 단자가 있는 교정기 전면
컬러 화면과 BNC 출력 단자가 있는 교정기 전면

대역폭 교정

레벨 사인파 평탄도로 확인하는
오실로스코프 대역폭

대역폭은 레벨드 사인파의 진폭 평탄도로 확인합니다. 50 kHz 기준 평탄도는 0.1 Hz ~ 300 MHz에서 ±2 %, 300 ~ 550 MHz에서 ±3 %, 550 MHz ~ 1.1 GHz에서 ±4 %, 1.1 ~ 3.2 GHz에서 ±5 %입니다. 교정할 스코프의 규격 허용치가 이 값보다 넉넉한지 먼저 비교하세요.

진폭 평탄도로 보는 스코프 대역폭

50 kHz에서 기준 진폭을 정한 뒤 주파수를 올리면서 스코프에 표시되는 진폭이 얼마나 줄어드는지 읽습니다. 3 dB 감쇠 지점이 대역폭이며, 레벨 사인파 순도는 2차 고조파 −35 dBc 미만, 3차 고조파 −40 dBc 미만입니다.

상승 시간

헤드별 에지 속도로 보는
스코프 상승 시간

상승 시간은 빠른 에지로 점검하며, 에지 속도는 헤드에 따라 정해집니다. 9510은 500 ps, 9530은 150 ps와 500 ps, 9560은 70 ps, 9550은 25 ps를 출력하므로 스코프 상승 시간의 몇 분의 1 이하인 헤드를 고르세요. 9560을 쓰려면 9500B/3200 또는 업그레이드된 9500/3200 메인프레임이 필요합니다.

액티브 헤드에지 속도조합 조건
9510500 ps1.1 GHz, 모든 메인프레임 호환
9530150 ps · 500 ps3.2 GHz, 모든 메인프레임 호환
956070 ps9500B/3200 또는 업그레이드 9500/3200 필요
955025 ps샘플링 스코프, 최대 14 GHz

채널 스큐를 맞추는 다채널 연결

비조정 채널 사이의 스큐는 ±25 ps, 조정 채널 사이는 ±5 ps이며 10 Hz ~ 100 MHz에서 적용됩니다. 채널별 헤드 위치를 고정한 채 교정하면 스큐 값을 비교할 때 연결 변화 요인을 없앨 수 있습니다.

사양

9500B 5채널 신호 사양과
상세 사양

항목사양
주파수 (모델별)9500B/600: 600 MHz, 9500B/1100: 1.1 GHz, 9500B/3200: 3.2 GHz (하한 0.1 Hz)
9560 헤드 사용 시6.0 GHz
채널5채널 동시 출력
DC 전압1 MΩ: ±1 mV ~ ±200 V, 50 Ω: ±1 mV ~ ±5 V
DC 정확도±(0.025 % + 25 µV)
구형파 진폭1 MΩ: 40 µV ~ 200 V pk-pk, 50 Ω: 40 µV ~ 5 V pk-pk
타임 마커0.2 ns ~ 50 s/div, ±0.25 ppm
범위 설정1-2-5, 1-2-2.5-4-5 또는 연속 (편차 ±11.2 %)
구형파 극성정극성, 부극성 또는 접지 대칭
구형파 정확도 (10 Hz ~ 10 kHz)<1 mV: ±(1 % + 10 µV), 1 mV ~ 21 mV: ±(0.10 % + 10 µV)
구형파 주파수10 Hz ~ 100 kHz
구형파 Aberrations최초 500 ns 구간 피크 2 % 미만
저에지 펄스 진폭50 Ω: 5 mV ~ 3 V pk-pk
저에지 펄스 주파수10 Hz ~ 2 MHz
저에지 펄스 상승 시간500 ps
저에지 펄스 마커/스페이스 비1:9
저에지 펄스 Aberrations3 GHz에서 ±1.5 % pk 미만 (VSWR 1.2:1, 최초 10 ns)
고에지 펄스 진폭1 MΩ: 1 mV ~ 200 V pk-pk, 50 Ω: 40 µV ~ 5 V pk-pk
고에지 펄스 정확도±3 %
고에지 펄스 주파수10 Hz ~ 100 kHz
고에지 펄스 마커/스페이스 비1:1
고속 에지 (9530 헤드) 진폭50 Ω: 5 mV ~ 3 V pk-pk
고속 에지 (9530 헤드) 상승 시간150 ps
고속 에지 (9530 헤드) 주파수10 Hz ~ 2 MHz
고속 에지 (9530 헤드) 정확도±3 %
고속 에지 (9530 헤드) Aberrations8 GHz에서 3 % 미만, 3 GHz에서 3 % 미만 (최초 1 ns)
고속 에지 (9560 헤드) 진폭25 mV ~ 2 V pk-pk
고속 에지 (9560 헤드) 상승 시간70 ps
고속 에지 (9560 헤드) 주파수10 Hz ~ 1 MHz
고속 에지 (9560 헤드) 정확도±3 %
고속 에지 (9560 헤드) Aberrations20 GHz에서 4 % 미만, 8 GHz·3 GHz에서 3 % 미만 (최초 700 ps)
고속 에지 (9550 헤드) 진폭50 Ω: 425 ~ 575 mV pk-pk
고속 에지 (9550 헤드) 정확도±2 %
고속 에지 (9550 헤드) 상승 시간25 ps
타이밍 마커 형식구형파/정현파, 펄스, 좁은 삼각파
주기적 구형파10 ns ~ 55 s
주기적 정현파450 ps ~ 10 ns (9500B/600: 1 ns ~ 10 ns, 9560 헤드: 180 ps ~ 10 ns)
펄스 주기1 µs ~ 55 s (상승/하강 시간은 주기의 2.5 %)
타이밍 지터10 ps pk-pk
좁은 삼각파주기 편차 ±45 %, 진폭 100 mV ~ 1 V pk-pk
마커 분할10번째 마커마다 더 높은 진폭으로 설정 (주기 ±1 µs)
레벨 정현파 진폭 (50 Ω)0.1 Hz ~ 550 MHz: 4.44 mV ~ 5.560 V pk-pk, 550 MHz ~ 2.5 GHz: 4.44 mV ~ 3.336 V pk-pk, 2.5 ~ 3.2 GHz: 4.44 mV ~ 2.224 V pk-pk, 3.2 ~ 6.4 GHz: 25 mV ~ 2 V pk-pk
레벨 정현파 정확도50 kHz에서 ±1.5 %
레벨 정현파 평탄도 (50 kHz 기준)0.1 Hz ~ 300 MHz: ±2 %, 300 ~ 550 MHz: ±3 %, 550 MHz ~ 1.1 GHz: ±4 %, 1.1 ~ 3.2 GHz: ±5 %, 3 ~ 6.0 GHz: ±5 %
정현파 순도2차 고조파 <−35 dBc, 3차 고조파 <−40 dBc, 기타 스퓨리어스 <−40 dBc (평균)
저항 측정 (9550 헤드 제외)10 ~ 150 Ω, 50 kΩ ~ 12 MΩ
저항 측정 정확도10 ~ 40 Ω ±0.5 %, 40 ~ 90 Ω ±0.1 %, 90 ~ 150 Ω ±0.5 %, 50 ~ 800 kΩ ±0.5 %, 800 kΩ ~ 1.2 MΩ ±0.1 %, 1.2 ~ 12 MΩ ±0.5 %
용량 측정 (9550·9560 헤드 제외)1 pF ~ 95 pF
용량 측정 정확도1 ~ 35 pF 2 % ±0.25 pF, 35 ~ 95 pF 3 % ±0.25 pF
전류 출력DC ±100 µA ~ ±100 mA, 구형파 100 µA ~ 100 mA pk-pk
전류 정확도±(0.25 % + 0.5 µA)
전류 구형파 주파수10 Hz ~ 100 kHz
컴포지트 영상 출력진폭 1.0 V·0.7 V·0.3 V, 패턴 백색·회색·흑색, 동기 극성 정극성/부극성, 625선 50 Hz 또는 525선 60 Hz
LF 선형 램프1 V pk-pk 대칭 삼각파, 램프 시간 1 ms ~ 1 s
과부하 펄스50 Ω: 5 ~ 20 V, 정극성 또는 부극성, 지속 시간 0.2 ~ 100 s, 수동 트리거
0 스큐비조정 채널 간 ±25 ps, 조정 채널 간 ±5 ps, 10 Hz ~ 100 MHz
출력 누설개방 회로 ±50 pA, 단락 회로 ±15 µV
보조 입력후면 입력을 임의의 액티브 헤드로 연결, 최대 ±40 V pk-pk·±400 mA pk-pk
보조 입력 비율f (최대 120 MHz), f/10, f/100 선택, 자유 주행 100 Hz
기준 주파수 입력1 ~ 20 MHz (1 MHz 단계), 90 mV ~ 1 V pk-pk 평균, 고정 범위 ±50 ppm
기준 주파수 출력1 MHz 또는 10 MHz, 50 Ω에서 1 V pk-pk (평균)
동작 온도5 ~ 40 °C
보관 온도0 ~ 50 °C
동작 습도5 ~ 30 °C: 90 % 미만, 30 ~ 40 °C: 75 % 미만
보관 습도0 ~ 50 °C: 95 % 미만
전원95 ~ 132 V rms 또는 209 ~ 264 V rms, 48 ~ 63 Hz, 400 VA
예열 시간20분
메인프레임 크기·무게133 × 427 × 440 mm (H × W × D), 약 12 kg
액티브 헤드 크기·무게65 × 31 × 140 mm (9510·9530·9550), 약 0.45 kg
안전·EMCUL3111, EN61010-1-1:1993/A2:1995, 방출 EN55011/22, 내성 EN50082-1:1992, FCC part 15 sub-part J class B, CE 표시

활용 분야

9500B로 오실로스코프를
점검하는 현장

  • 오실로스코프 제조·수리 — 출하와 수리 후 대역폭, 상승 시간, 수직 이득을 점검합니다.
  • 다채널 스코프 점검 — 채널 간 스큐와 수직 이득을 5채널 동시 출력으로 확인합니다.
  • 고속 신호 장비 검증 — 70 ps 에지로 빠른 입력단의 응답을 시험합니다.
  • 전류 프로브 교정 — DC와 구형파 전류로 프로브의 지시값을 확인합니다.
  • 영상 장비 시험 — 컴포지트 영상 신호로 동기 분리기를 시험합니다.

선택 가이드

스코프 대역폭에 맞춘
9500B 메인프레임·헤드 구성

이럴 때 (현장 조건·용량)권장 모델선택 이유
600 MHz까지의 스코프를 교정한다면9500B/600600 MHz 메인프레임으로 해당 대역 스코프를 충분히 교정할 수 있습니다.
1.1 GHz까지의 스코프를 교정한다면9500B/11001.1 GHz 메인프레임에 9510 헤드의 500 ps 에지를 더해 대역폭과 상승 시간을 함께 점검합니다.
3.2 GHz까지, 70 ps 에지가 필요하다면9500B/3200 + 9560 헤드3.2 GHz 메인프레임에 9560 헤드를 더하면 70 ps 에지로 고대역 스코프의 상승 시간까지 시험합니다.
500 ps 에지로 충분하다면9510 헤드모든 메인프레임과 호환되어 어떤 구성에도 바로 더할 수 있습니다.
14 GHz급 샘플링 스코프를 교정한다면9550 헤드25 ps 에지를 출력해 샘플링 스코프의 빠른 상승 시간까지 교정합니다.

구성·옵션

9500B 메인프레임과
헤드·케이스 구성

  • 메인프레임 — 9500B/600, 9500B/1100, 9500B/3200 중 스코프 대역폭에 맞춰 선택합니다.
  • 액티브 헤드 — 9510, 9530, 9550, 9560을 별매로 구성합니다.
  • 소프트 휴대 케이스 9500-60 — 별매로 주문하는 휴대용 케이스입니다.
  • 하드 운반 케이스 9500-65 — 옵션 60과 함께 쓰는 별매 운반 케이스입니다.

교정

메인프레임과 헤드를 함께 보는
9500B KOLAS 교정 계획

9500B는 메인프레임과 액티브 헤드를 하나의 교정 계획에 넣어 관리합니다. 교정 시기가 되면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 교정 방법을 안내해 드립니다.
