다기능 교정기의 출력을
대전류·고전압으로 넓히는 증폭기

Fluke Calibration 5725A · 52120A 전기 교정기용 증폭기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5725A와 52120A는 다기능 교정기의 출력 범위를 AC 1100 V, 11 A 및 120 A까지 넓히는 전기 교정기용 증폭기(전압·전류 증폭기, Transconductance Amplifier)입니다. 클램프미터와 로고스키 코일, 고전압 AC 계측기를 교정할 때 교정기 출력을 보강합니다.

52120A는 전류를 120 A(DC 100 A)까지 넓히고, 코일을 연결하면 6000 A 상당을 출력합니다. 5725A는 5700A 시리즈의 AC 전압과 AC·DC 전류를 보강하며, AC 1100 V는 교정기 단자에서 그대로 받습니다. 두 증폭기 모두 (주)테솔이 국내에 공식 공급합니다.

120 A

52120A 출력 전류

6000 A

코일 사용 시 상당 전류

1100 V

5725A AC 전압

11 A

5725A 출력 전류

특징

52120A 전류 확장과
5725A 고전압 AC 보강

핵심 특징현장에서 달라지는 점
52120A 120 A 전류2 A, 20 A, 120 A 레인지로 클램프미터와 대전류 변류기 교정에 필요한 전류를 교정기 밖에서 확보합니다.
코일 연결52120A/COIL 3KA·6KA를 연결하면 로고스키 코일과 집게형 클램프미터를 3000 A, 6000 A 상당으로 교정할 수 있습니다.
5725A 고전압 AC교정기 단독으로는 낼 수 없는 AC 1100 V 구간까지 확장해 고전압 AC 계측기의 상위 범위를 교정합니다.

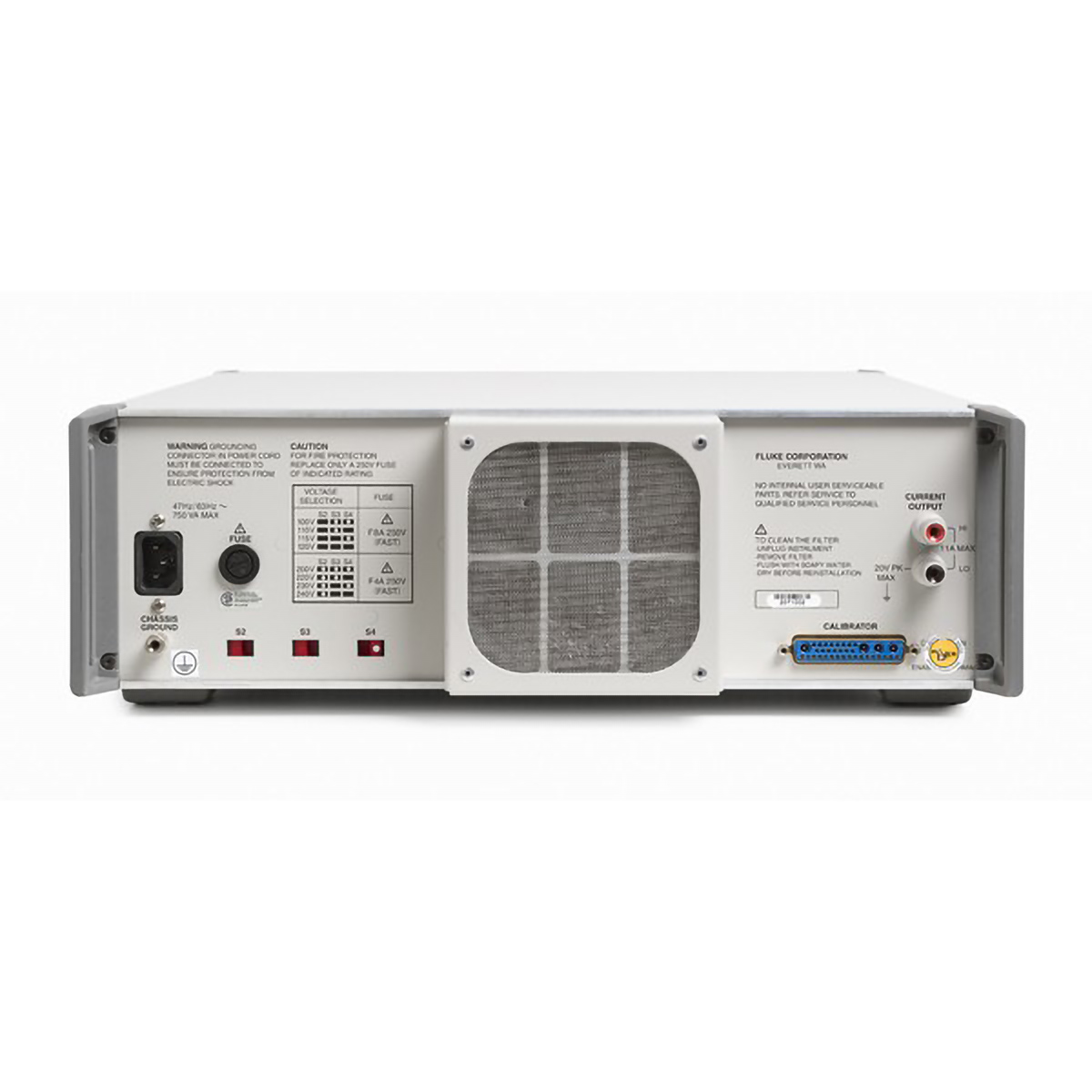

인터페이스 케이블 제어5700A 시리즈 교정기가 함께 공급되는 인터페이스 케이블로 5725A를 제어하므로 별도 제어 장치가 필요 없습니다.
교정기 단자 직결AC 전압은 교정기 바인딩 포스트에서 그대로 받으므로 리드를 옮겨 꽂지 않아도 됩니다.

연결 구성

5725A 출력 단자 구분과
부하 한계

전압은 교정기 단자, 전류는 증폭기 단자

5725A의 AC 전압은 5700A 시리즈 바인딩 포스트로 나오고, 5725A의 OUTPUT 포스트는 전류 출력 전용입니다. 750 V에서는 100 kHz, 1100 V에서는 30 kHz까지 출력합니다. 부하 한계는 5 kHz 초과 구간 70 mA, 5 kHz 미만 50 mA이며 용량성 부하는 1000 pF까지입니다.

전류 증폭

52120A 병렬 운전과
6105A 폐루프 구성

52120A를 6105A와 폐루프로 구성하면 AC 정확도가 140 ppm 이내이고, 단독 운전에서는 DC 160 ppm, AC 350 ppm 이내입니다. 3대를 병렬로 묶으면 단상 360 A, 단독 운전으로 최대 10대를 묶으면 1,200 A까지 출력할 수 있습니다.

코일을 연결한 클램프미터 교정

52120A 출력 단자에 코일을 연결하고, 코일 중앙에 클램프미터를 걸어 3000 A 또는 6000 A 상당 전류를 인가합니다. 코일에는 12 V DC 전원이 필요합니다.

교정

증폭기 교정과
신뢰수준별 소급 관리

52120A의 사양은 신뢰수준 99 %(k = 2.58)와 95 %(k = 2.00)를 함께 표기하므로, 교정 성적서의 신뢰수준도 같은 기준으로 대조하세요. 증폭기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

5725A와 52120A
비교 사양

항목5725A52120A
용도5730A·5700A 시리즈용 AC 전압·전류 증폭기트랜스컨덕턴스 증폭기(클램프미터·코일 교정)
AC 전압220 ~ 1100 V rms, 40 Hz ~ 30 kHz, 최대 70 mA (5 kHz 미만 50 mA)해당 없음
AC 전압 (고주파)220 ~ 750 V rms, 30 ~ 100 kHz, 최대 70 mA해당 없음
고전압 주파수 한계750 V에서 100 kHz, 1100 V에서 30 kHz해당 없음
부하 한계5 kHz 초과 70 mA, 5 kHz 미만 50 mA해당 없음
용량성 부하 한계1000 pF해당 없음
DC 전류0 ~ ±11 A100 A까지 (DC)
AC 전류1 ~ 11 A rms, 40 Hz ~ 10 kHz2 A, 20 A, 120 A 레인지, DC ~ 10 kHz
제어함께 오는 인터페이스 케이블로 5700A 시리즈가 제어GPIB
호환 교정기5700A, 5720A, 5730A5522A, 5502A, 5520A, 5500A, 5730A, 5700A, 5720A, 6105A, 6100B, 5080A, 9100
구성5725A 증폭기 1종본체와 52120A/COIL 코일 옵션

52120A 공통·부속 사양

항목사양
출력 전류 범위2 A, 20 A, 120 A (DC는 100 A)
전류 게인10, 100, 1000
입력 전류 범위200 mA, 200 mA, 120 mA (DC는 100 mA)
트랜스컨덕턴스1, 10, 100 S
입력 전압 범위2 V, 2 V, 1.2 V (DC는 1.0 V)
최대 컴플라이언스 전압4.5 Vrms (6.4 Vpeak)
유도 부하 구동1 mH 부하
출력 격리 (전류 단자 대 접지)600 Vrms, 850 Vpeak, DC ~ 850 Hz
DC 정확도 (단독)160 ppm 이내
AC 정확도 (단독)350 ppm 이내
AC 정확도 (6105A 폐루프)140 ppm 이내
위상각 정확도0.006°
부하 의존 위상각0.001° 미만 (60 Hz)
사양 신뢰수준99 %(k = 2.58), 95 %(k = 2.00)
병렬 운전3대 360 A (단상), 단독 운전 최대 10대 1,200 A
액세서리 코일52120A/COIL3KA 25턴 3000 A, 52120A/COIL6KA 50턴 6000 A, 52120A/COIL12V 12 V DC 전원
크기 (H × W × L)192 × 432 × 645 mm (받침발 제외 178 mm)
무게25 kg
소비 전력1500 VA 미만
입력 전원100 ~ 240 V ±10 %, 47 ~ 63 Hz
동작 온도5 ~ 35 °C
교정 온도 범위16 ~ 30 °C
예열 시간1시간
상대 습도 (비응축)5 ~ 31 °C에서 80 % 미만, 35 °C까지 직선으로 50 %
동작 고도0 ~ 2,500 m
충격 · 진동MIL-PRF-28800F Class 3
설계 표준EN 61010-1:2010, ANSI/UL 61010-1:2004, EN 61326-1:2006, CE 마크
부품 번호4044885

활용 분야

5725A·52120A로 출력을 보강하는
교정 현장

  • 클램프미터 교정 — 52120A의 전류와 코일로 클램프미터의 상위 범위를 시험합니다.
  • 로고스키 코일 교정 — 코일을 연결해 전류 범위를 넓히고 대전류 응답을 대조합니다.
  • 고전압 AC 교정 — 5725A로 AC 1100 V 구간의 지시값을 교정합니다.
  • 전류 계측기 교정 — 5725A로 DMM의 AC·DC 전류 상위 레인지를 시험합니다.

선택 가이드

교정 대상으로 고르는
증폭기 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
클램프미터·로고스키 코일을 교정한다면52120A120 A 전류에 코일을 더하면 6000 A 상당까지 확장되어 대전류 클램프 교정에 맞습니다.
AC 1100 V 구간을 교정한다면5725A5700A 시리즈 교정기의 AC 전압 범위를 넓혀 고전압 AC 계측기의 상위 범위까지 다룹니다.
DMM의 11 A 전류 레인지를 교정한다면5725AAC·DC 전류를 11 A까지 보강해 DMM 전류 단자의 상위 레인지를 교정할 수 있습니다.
6105A와 폐루프로 구성한다면52120A폐루프 구성에서 AC 정확도가 140 ppm 이내로 규정되어 더 정밀한 전류 교정이 가능합니다.

구성·옵션

5725A·52120A 기본 구성과
별매 품목

구성품모델구분
트랜스컨덕턴스 증폭기52120A별매
AC 증폭기5725A별매
클램프 코일52120A/COIL3KA · 52120A/COIL6KA별매
코일 전원52120A/COIL12V (12 V DC)별매
