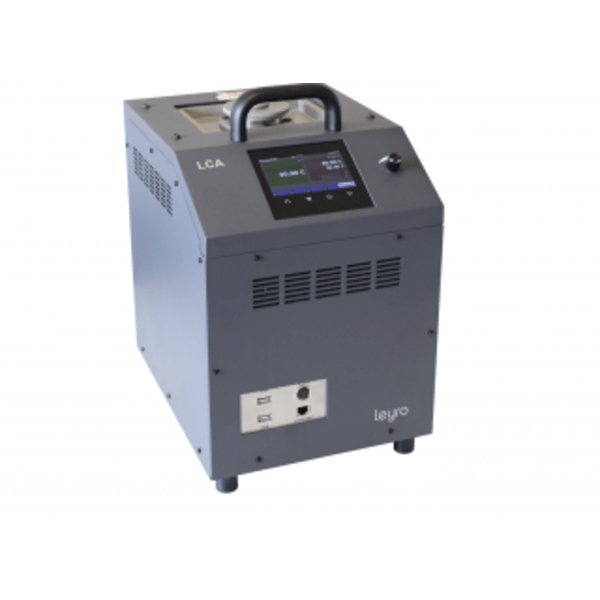

Leyro LCA50 소형 교정용 항온조/드라이블럭

MODEL: LCA50
브랜드: LEYRO INSTRUMENTS

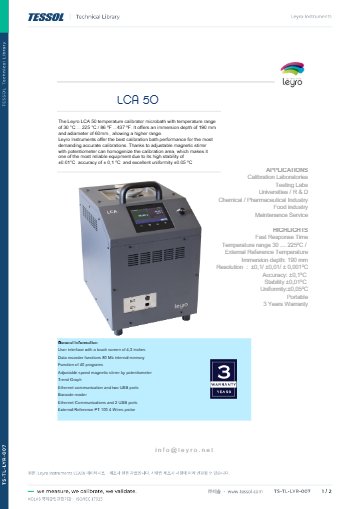

제품 자료: 데이터시트

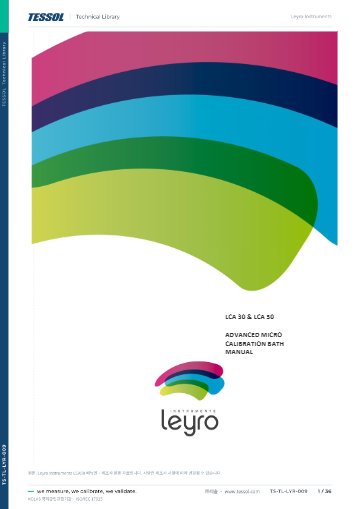

매뉴얼

제품문의 구매하기

터치스크린으로 설정하며
센서를 교정하는 마이크로 배스

Leyro LCA 30 · LCA 30 +COOL · LCA 50 마이크로 배스

견적 받기

Leyro 국내 정식 공급 파트너

Leyro LCA 30 · LCA 30 +COOL · LCA 50은 Ø60 mm × 190 mm 웰과 4.3인치 터치스크린, 외부 Pt100 입력을 공통으로 갖춘 마이크로 배스(Micro Bath)·드라이웰 겸용 교정기입니다. 세 모델이 -40 ~ 225 °C를 나눠 맡으며 현장 센서를 표시 정확도 ±0.1 °C로 교정합니다.

세 모델 모두 균일도 ±0.05 °C와 안정도 ±0.01 °C로 비교 교정 조건이 같습니다. LCA 30은 5 °C에서 100 °C까지 12분 만에 올라 반복 교정의 대기 시간이 짧습니다. 액체 배스와 드라이블록을 한 웰에서 바꿔 사용하는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

-40 ~ 225 °C

세 모델이 나눠 맡는 전체 범위

±0.05 °C

웰 균일도

4.3인치

터치스크린 설정 화면

0.001 °C

최소 분해능

특징

터치스크린과
외부 기준 입력

핵심 특징	현장에서 달라지는 점
4.3인치 터치스크린	설정 변경과 측정값 확인을 한 화면에서 처리하므로 현장에서 장갑을 벗지 않고도 교정 지점을 바꿀 수 있습니다.
외부 Pt100 3선·4선 입력	기준 온도계를 직접 연결해 내장 센서와 외부 기준값을 같이 읽으므로 두 지시값의 차이를 즉시 확인할 수 있습니다.
드라이블록 겸용	액체 배스와 드라이블록을 한 장비에서 교체해 센서 형태에 맞는 교정 방식을 고를 수 있습니다.
표준·옵션 인서트	표준 인서트 A와 옵션 인서트 B · C · D로 프로브 지름에 맞춰 구멍을 선택할 수 있습니다.
마그네틱 교반	LCA 30 +COOL과 LCA 50은 교반기가 교정 영역의 온도를 고르게 유지합니다.
LCA 50 데이터 기록과 프로그램	80 MB 내부 메모리와 40개 프로그램 기능, 추세 그래프로 측정 이력을 남깁니다.

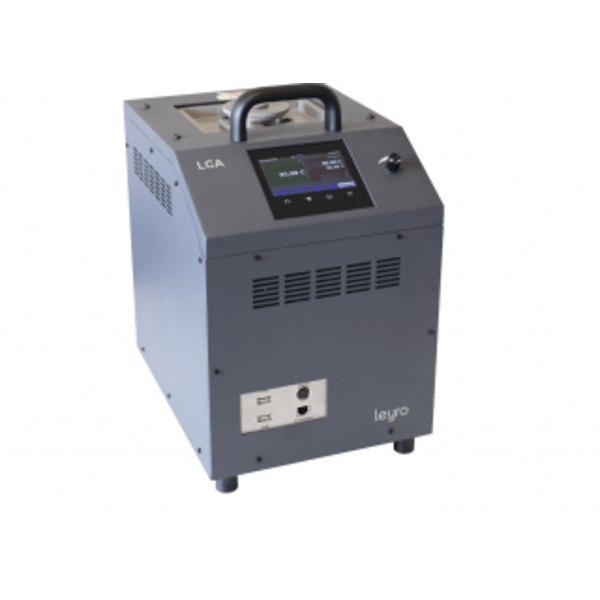

상단 손잡이와 표시창이 보이는 소형 교정용 장비

인서트 선택

프로브 지름에 맞는
인서트 구성

드라이블록 인서트 구멍 선택

드라이블록으로 교정할 때는 프로브 지름과 인서트 구멍의 틈이 작을수록 열 접촉이 좋아집니다. 표준 인서트 A는 Ø3.5 · Ø6.5 · Ø8.5 · Ø10.5 mm 구멍을 각 1개씩 갖추고, 옵션 인서트 B · C · D는 구멍 수와 지름 조합을 달리해 여러 프로브를 동시에 교정할 수 있습니다.

기준 입력

외부 Pt100과
기록 기능

외부 Pt100을 3선 또는 4선으로 연결하면 내장 센서와 외부 기준값을 같은 화면에서 비교할 수 있습니다. LCA 50은 이더넷과 USB 2포트, 바코드 리더를 갖추고 측정값을 내부 메모리에 저장하므로 센서 일련번호와 교정값을 묶어 관리합니다.

교정 관리

표시 정확도와
기준 온도계

기준 온도계를 함께 담그는 교정

표시 정확도 ±0.1 °C는 내장 센서의 지시값이므로 소급이 필요한 교정은 외부 Pt100 기준 온도계를 같은 웰에 함께 담가 수행합니다. 하한 온도는 주변 온도에 따라 달라지므로 LCA 30 +COOL은 현장 온도를 확인한 뒤 사용하세요. 교정 문의는 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.

사양

세 모델 비교와
드라이블록 인서트

항목	LCA 30	LCA 30 +COOL	LCA 50
온도 범위	-35 ~ 165 °C	-40 ~ 165 °C	30 ~ 225 °C
정확도 (표시)	±0.1 °C	±0.1 °C	±0.1 °C
균일도	±0.05 °C	±0.05 °C	±0.05 °C
안정도	±0.01 °C	±0.01 °C	±0.01 °C
하한 온도 조건	주변 온도보다 55 °C 낮은 값 (절대 -35 °C)	주변 온도보다 60 °C 낮은 값 (절대 -40 °C)	해당 없음
가열 · 냉각 시간	5 → 100 °C 12분 · 25 → -30 °C 48분	-5 → 100 °C 25분 · 25 → -25 °C 45분	30 → 220 °C 42분 · 220 → 100 °C 35분
무게	15.2 kg	17.2 kg	13.2 kg

시리즈 공통 사양

항목	사양
온도 제어	내부 · 외부 (Pt100 3선 · 4선)
분해능	0.1 / 0.01 / 0.001 °C
웰 침지 깊이 · 용량	Ø60 mm × 190 mm · 약 0.7 L
디스플레이	4.3인치 터치스크린
교반	마그네틱 교반기 (LCA 30 +COOL · LCA 50)
권장 오일	LCA 30: 실리콘 오일 10 cSt
전원	88 ~ 264 VAC 45 ~ 65 Hz, 최대 310 W (LCA 30) · 최대 320 W (LCA 50)
크기 (W × H × D)	280 × 370 × 400 mm (LCA 30 · LCA 50)
LCA 50 부가 기능	80 MB 내부 메모리, 프로그램 기능 40개, 추세 그래프, 이더넷, USB 2포트, 바코드 리더

LCA 30 드라이블록 인서트

항목	LCA 30 사양
인서트 크기	59.5 × 165 mm
안정도 · 균일도	0.01 °C · 0.05 °C
표준 인서트 A	Ø3.5 · Ø6.5 · Ø8.5 · Ø10.5 mm 각 1개
옵션 인서트 B	Ø3.5 · Ø4.5 · Ø6.5 · Ø8.5 · Ø10.5 mm 각 2개
옵션 인서트 C	Ø3.5 · Ø6.5 · Ø8.5 · Ø10.5 mm 각 3개
옵션 인서트 D	Ø3.5 · Ø4.5 · Ø5.0 · Ø5.5 · Ø6.5 · Ø8.5 · Ø9.0 · Ø9.5 · Ø10.5 mm

활용 분야

현장 교정과
시험실 점검

현장 교정 실험실 — 프로브와 열전대를 현장에서 교정합니다.
사내 시험실 — 설비 센서를 정기 점검합니다.
대학·연구개발 — 연구 실험의 온도 기준을 비교합니다.
화학·제약·식품 공정 — 공정 온도 센서의 저온과 고온 구간을 점검합니다.

선택 가이드

LCA 30·LCA 50
온도 구간별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
-35 °C까지 저온 센서를 점검할 때	LCA 30	가열이 빠르고 실리콘 오일 10 cSt를 권장합니다.
-40 °C까지 내려가야 할 때	LCA 30 +COOL	냉각단으로 하한을 -40 °C로 낮추고 교반기를 갖춥니다.
고온 센서를 점검할 때	LCA 50	고온 구간을 맡고 데이터 기록과 프로그램 기능이 있습니다.

구성·옵션

모델별
기본 구성

구분	기본 구성	옵션 · 별매
LCA 30	4.3인치 터치스크린, 외부 Pt100 입력, 표준 인서트 A	옵션 인서트 B · C · D
LCA 30 +COOL	4.3인치 터치스크린, 외부 Pt100 입력, 냉각단	해당 없음
LCA 50	4.3인치 터치스크린, 외부 Pt100 입력, 데이터 로거	해당 없음

LCA 시리즈와 함께 보는
교정 항온조

Leyro LCB 50 Basic · Advance 휴대형 마이크로 배스
Fluke Calibration 6020 고온 교정 오일 배스
Fluke Calibration 7911A2 정온 빙점 배스

LCA 30, LCA 30 +COOL, LCA 50은 무엇이 다릅니까?
온도 범위가 다릅니다. LCA 30은 -35 ~ 165 °C, LCA 30 +COOL은 -40 ~ 165 °C, LCA 50은 30 ~ 225 °C이며 웰 크기와 터치스크린 구성은 같습니다.
LCA 시리즈에 외부 기준 센서를 연결할 수 있습니까?
네, 외부 Pt100 입력을 갖추고 있어 기준 온도계 값을 같은 화면에서 읽을 수 있습니다.
LCA 시리즈의 표시 정확도는 어느 정도입니까?
±0.1 °C이며 내장 센서의 표시값입니다. 웰 균일도는 ±0.05 °C입니다.
LCA 30 +COOL의 하한은 어떻게 정해집니까?
최저 한계는 -40 °C이며, 주변 온도보다 60 °C 낮은 값이 실제 하한의 기준입니다. 현장 온도가 높으면 하한이 올라갑니다.
LCA 시리즈에는 어떤 액체를 사용할 수 있습니까?
실리콘 오일 10 cSt를 권장합니다. 사용 온도대에 맞춰 액체를 선택하세요.
