Ralston QTHA-MFSA-1215-QD 12 x 1.5 mm (F) 퀵 커넥트 x (F) 퀵 테스트, S.S

MODEL: QTHA-MFSA-1215-QD
브랜드: RALSTON INSTRUMENTS

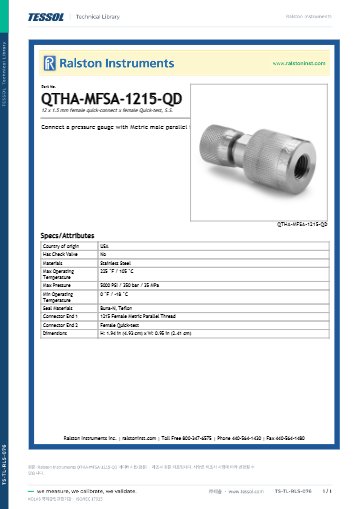

제품 자료: 데이터시트(영문)

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

평행 미터 나사 포트에
시험 호스를 잇는 어댑터

Ralston M14 · M20 · 12x1.5 어댑터

견적 받기

Ralston 국내 정식 공급 파트너

Ralston 미터 나사 Quick-test 어댑터(Metric Thread to Quick-test Adapter)는 14 x 1.5, 20 x 1.5, 12 x 1.5 평행 미터 나사 포트의 압력 기기를 Quick-test 호스에 잇는 연결 부품입니다. 수 미터 2종과 암 미터 3종으로 구성하며 모두 5000 psi 등급입니다.

압력이 O링 씰을 눌러 피팅을 더 단단히 밀봉하고, 12 x 1.5 -QD 스테인리스 2종은 호스를 빠르게 연결하고 분리하는 구조입니다. 암 미터 압력 비교기를 쓰는 실험실에서는 포트 규격에 맞는 어댑터 하나로 호스를 연결합니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

5000 psi

다섯 모델 공통 최대 압력

황동 3종

QTHA-MMB0 두 종과 MFB0

스테인리스 2종

12 x 1.5 퀵 디스커넥트

피치 1.5

M14 · M20 · 12 평행 나사

특징

미터 평행 나사에 맞춘
다섯 모델

핵심 특징	현장에서 달라지는 점
평행 미터 나사	M14, M20, 12 x 1.5 평행 나사 포트에 직접 연결해 유럽 규격 기기의 호스 연결 부품이 단순해집니다.
압력 보조 O링	압력이 오르면 O링 씰이 눌려 피팅을 더 잘 밀봉하므로 기밀이 유지됩니다.
암 미터 비교기 연결	실험실의 암 미터 압력 비교기를 Quick-test 호스에 잇습니다.
퀵 디스커넥트	12 x 1.5 -QD 모델은 호스를 빠르게 연결하고 분리해 교체 시간이 줄어듭니다.
황동과 스테인리스강	황동 3종과 스테인리스강 2종 중에서 소재를 고를 수 있습니다.

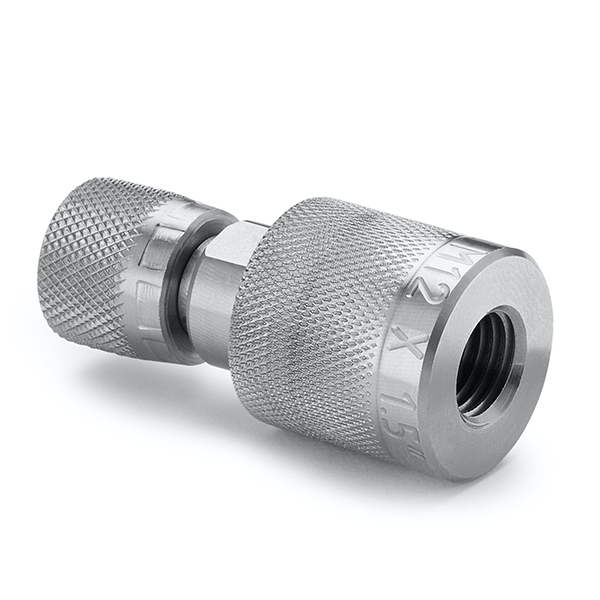

양쪽 널링 손잡이가 있는 스테인리스 커넥터

나사 확인

피치와 암수를
먼저 확인

미터 평행 나사는 NPT, BSPT와 호환되지 않으므로 먼저 포트의 피치와 암수를 확인하세요. 수 미터 포트에는 QTHA-MMB0 계열을, 암 미터 포트에는 QTHA-MFB0 또는 12 x 1.5 -QD 계열을 사용합니다.

수 미터와 암 미터의 선택

14 x 1.5와 20 x 1.5 수 미터 포트에는 QTHA-MMB0-1415와 QTHA-MMB0-2015가 맞고, 20 x 1.5 암 미터 포트에는 QTHA-MFB0-2015가 맞습니다. 12 x 1.5 암 미터 포트에는 호스 쪽이 수 Quick-test인 MFS0와 암 Quick-test인 MFSA 중에서 고릅니다.

온도와 호스 쪽

호스 쪽 커넥터와
사용 온도

MFS0와 MFSA의 차이

QTHA-MFS0-1215-QD는 호스 쪽이 수 Quick-test, QTHA-MFSA-1215-QD는 암 Quick-test입니다. 사용 온도 상한은 황동 수 미터 모델이 60 °C, 스테인리스강 모델이 105 °C입니다.

사양

5종 비교와
공통 사양

모델	미터 나사	Quick-test	소재	최대 압력	최대 온도
QTHA-MMB0-1415	14 x 1.5 수 Metric	수 Quick-test	황동	5000 psi / 350 bar / 35 MPa	60 °C
QTHA-MMB0-2015	20 x 1.5 수 Metric	수 Quick-test	황동	5000 psi / 350 bar / 35 MPa	60 °C
QTHA-MFB0-2015	20 x 1.5 암 Metric Parallel Thread	수 Quick-test	황동	5000 psi / 350 bar / 35 MPa
QTHA-MFS0-1215-QD	12 x 1.5 암 Metric Parallel Thread	수 Quick-test	스테인리스강	5000 psi / 350 bar / 35 MPa	105 °C
QTHA-MFSA-1215-QD	12 x 1.5 암 Metric Parallel Thread	암 Quick-test	스테인리스강	5000 psi / 350 bar / 35 MPa	105 °C

치수와 무게

모델	길이 × 폭 (in)	무게	렌치
QTHA-MMB0-1415	1.63 × 0.72	44 g	16 mm
QTHA-MMB0-2015	1.93 × 1.21	275 g	27 mm
QTHA-MFB0-2015	1.24 × 1.15	60 g
QTHA-MFS0-1215-QD	1.8 × 0.95	87 g	해당 없음
QTHA-MFSA-1215-QD	2.1 × 0.95	97 g	해당 없음

시리즈 공통 사양

항목	사양
원산지	미국
씰 재질	Buna-N (스테인리스강 -QD 모델은 Buna-N, Teflon)
최저 작동 온도	-18 °C (QTHA-MFB0-2015 제외)
나사 규격	미터 평행 나사 14 x 1.5 · 20 x 1.5 · 12 x 1.5
호스 쪽 연결	수 Quick-test 또는 암 Quick-test
최대 압력	5000 psi / 350 bar / 35 MPa (전 모델)

활용 분야

미터 나사 기기의
교정·시험

실험실 압력 비교기 — 암 미터 압력 비교기를 Quick-test 호스에 잇습니다.
미터 수나사 피팅 — Quick-test 호스를 직접 연결합니다.
미터 평행 나사 압력계 — 교정과 시험 라인에 Quick-test 호스로 연결합니다.
같은 미터 나사끼리 연결 — 포트 규격을 맞춰 구성합니다.

선택 가이드

포트 규격별 권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
14 x 1.5 수 미터 포트일 때	QTHA-MMB0-1415	14 x 1.5 수 미터 나사를 가진 황동 모델입니다.
20 x 1.5 수 미터 포트일 때	QTHA-MMB0-2015	20 x 1.5 수 미터 나사를 가진 황동 모델입니다.
20 x 1.5 암 미터 포트일 때	QTHA-MFB0-2015	20 x 1.5 암 미터 나사를 가진 황동 모델입니다.
12 x 1.5 암 미터 포트일 때	QTHA-MFS0-1215-QD · QTHA-MFSA-1215-QD	호스 쪽이 수 Quick-test인 모델과 암 Quick-test인 모델 중에서 고를 수 있습니다.

구성·옵션

구성품과 연결부

구분	내용
구성품	어댑터 1개
포트 쪽	수 미터 14 x 1.5 · 20 x 1.5, 암 미터 20 x 1.5 · 12 x 1.5
호스 쪽	수 Quick-test 또는 암 Quick-test
소재	황동 3종 · 스테인리스강 2종

다른 포트 규격의
어댑터

Ralston 미터 나사 어댑터에는 어떤 크기가 있습니까?
수 미터 14 x 1.5와 20 x 1.5, 암 미터 20 x 1.5와 12 x 1.5가 있습니다.
Ralston 미터 나사 어댑터의 압력 등급은 얼마입니까?
다섯 모델 모두 5000 psi(350 bar, 35 MPa)입니다.
미터 나사 포트와 NPT 포트를 섞어 사용할 수 있습니까?
아니요, 섞어 사용할 수 없습니다. 미터 나사는 NPT, BSPT와 호환되지 않으므로 포트 피치와 암수를 먼저 확인하세요.
QTHA-MFS0와 QTHA-MFSA는 어떻게 다릅니까?
호스 쪽이 다릅니다. MFS0는 수 Quick-test, MFSA는 암 Quick-test입니다.
Ralston 미터 나사 어댑터의 씰 재질은 무엇입니까?
Buna-N이 기본이며, 스테인리스강 -QD 모델은 Buna-N과 Teflon을 함께 적용합니다.
