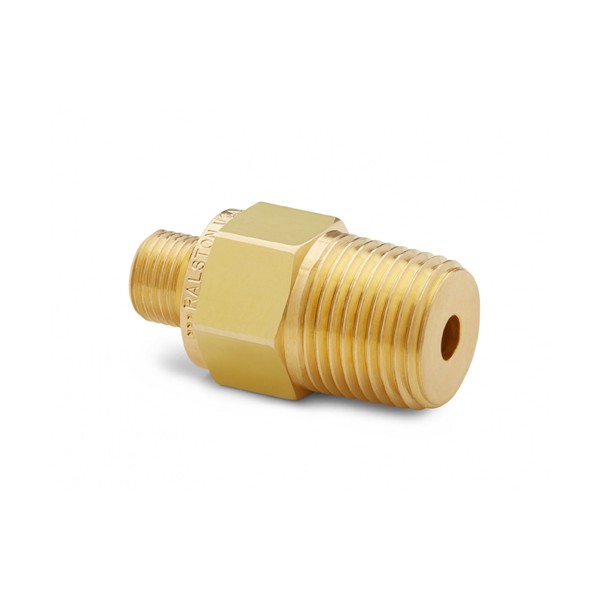

Ralston QTHA-4MB1 1/2" NPT(M) x 퀵-테스트(M) 커넥터, 체크밸브

1/2" 암 NPT 포트에⁣ 체크밸브 포함 연결

Ralston QTHA-4MB1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-4MB1은 3000 psi급 황동 수 NPT 어댑터(Male NPT to Quick-test Adapter)로, 1/2" 수 NPT × 수 Quick-test 연결을 갖췄습니다. 압력 기기의 암 NPT 포트를 Quick-test 호스에 잇는 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

1/2" 수 NPT 연결부와 수 Quick-test 연결부로 구성됩니다. 체크밸브가 호스를 분리하는 순간 압력 기기 쪽을 막아 줍니다.

정격

QTHA-4MB1⁣ 황동 몸체와 씰

최대 3000 psi(200 bar, 20 MPa), 105 °C(225 °F) 이하 조건에서 사용합니다. 몸체는 황동입니다. 씰 소재는 Buna-N입니다.

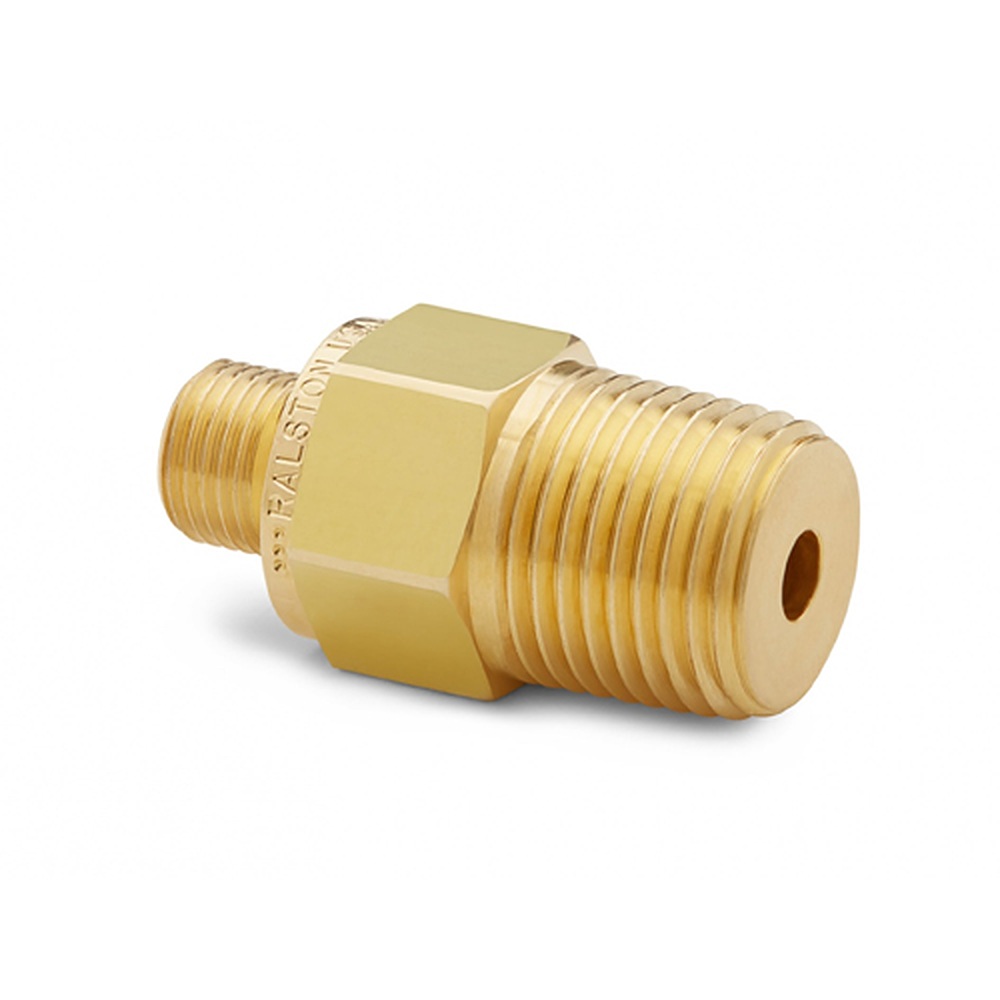

나사산과 육각 몸체가 보이는 황동 커넥터 모습

사용 방법

QTHA-4MB1 연결⁣ 순서

1. 기기 포트에 맞춰 1/2" 수 NPT 나사에 실링 테이프를 감고 렌치로 체결합니다.
2. 반대쪽 수 Quick-test 커넥터에 호스를 연결합니다. 호스를 바꿀 때 기기 쪽 나사는 풀지 않습니다.

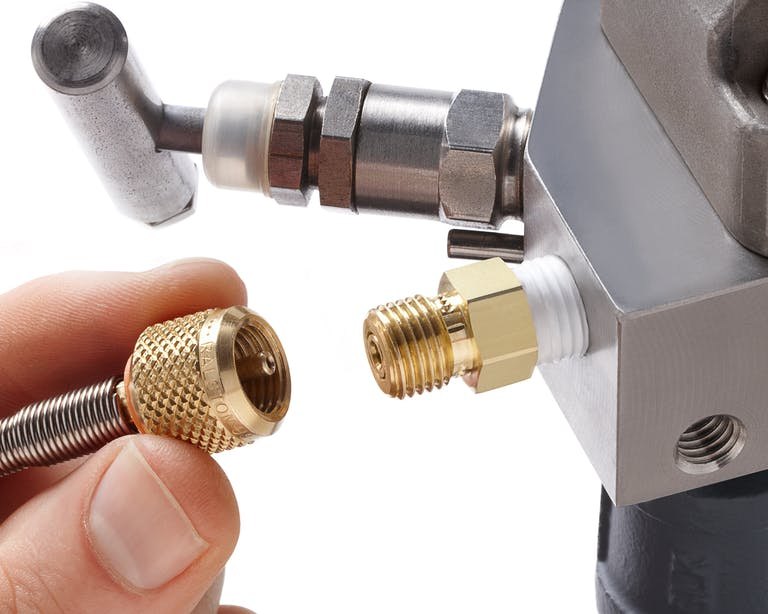

장비 포트에 황동 커넥터와 호스를 연결하는 모습

외형

QTHA-4MB1⁣ 몸체 크기와 렌치

크기는 1.57 × 0.87 × 0.87 in입니다. 제품 무게는 110 g(3.82 oz)입니다. 체결용 렌치 크기는 23 mm(7/8 in)입니다.

사양

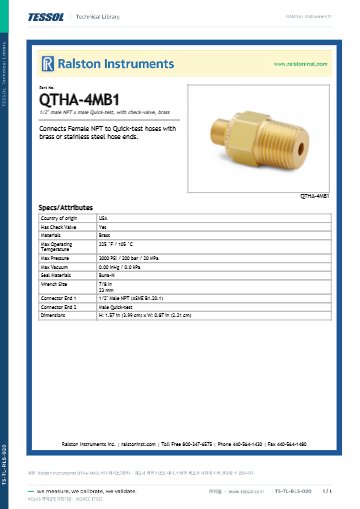

QTHA-4MB1⁣ 사양 요약

같은 계열

QTHA-4MB1 포함⁣ 21종 구성

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 스테인리스강, 체크밸브 없음, 5000 psi
• QTHA-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi
• QTFT-2MB0 — 1/4" 수 NPT, 체크밸브 없음, 5000 psi, 캡·체인 포함
• QTHA-1MB1 — 1/8" 수 NPT
• QTFT-1MB1 — 1/8" 수 NPT, 캡·체인 포함
• QTHA-1MS1 — 1/8" 수 NPT, 스테인리스강
• QTFT-1MS1 — 1/8" 수 NPT, 스테인리스강, 캡·체인 포함
• QTHA-2MB1 — 1/4" 수 NPT
• QTFT-2MB1 — 1/4" 수 NPT, 캡·체인 포함
• QTHA-2MS1 — 1/4" 수 NPT, 스테인리스강
• QTFT-2MS1 — 1/4" 수 NPT, 스테인리스강, 캡·체인 포함
• QTHA-3MB1 — 3/8" 수 NPT
• QTFT-3MB1 — 3/8" 수 NPT, 캡·체인 포함
• QTHA-3MS1 — 3/8" 수 NPT, 스테인리스강
• QTFT-3MS1 — 3/8" 수 NPT, 스테인리스강, 캡·체인 포함
• QTFT-4MB1 — 캡·체인 포함
• QTHA-4MS1 — 스테인리스강
• QTFT-4MS1 — 스테인리스강, 캡·체인 포함
• QTHA-6MB1 — 3/4" 수 NPT
• QTFT-6MB1 — 3/4" 수 NPT, 캡·체인 포함
