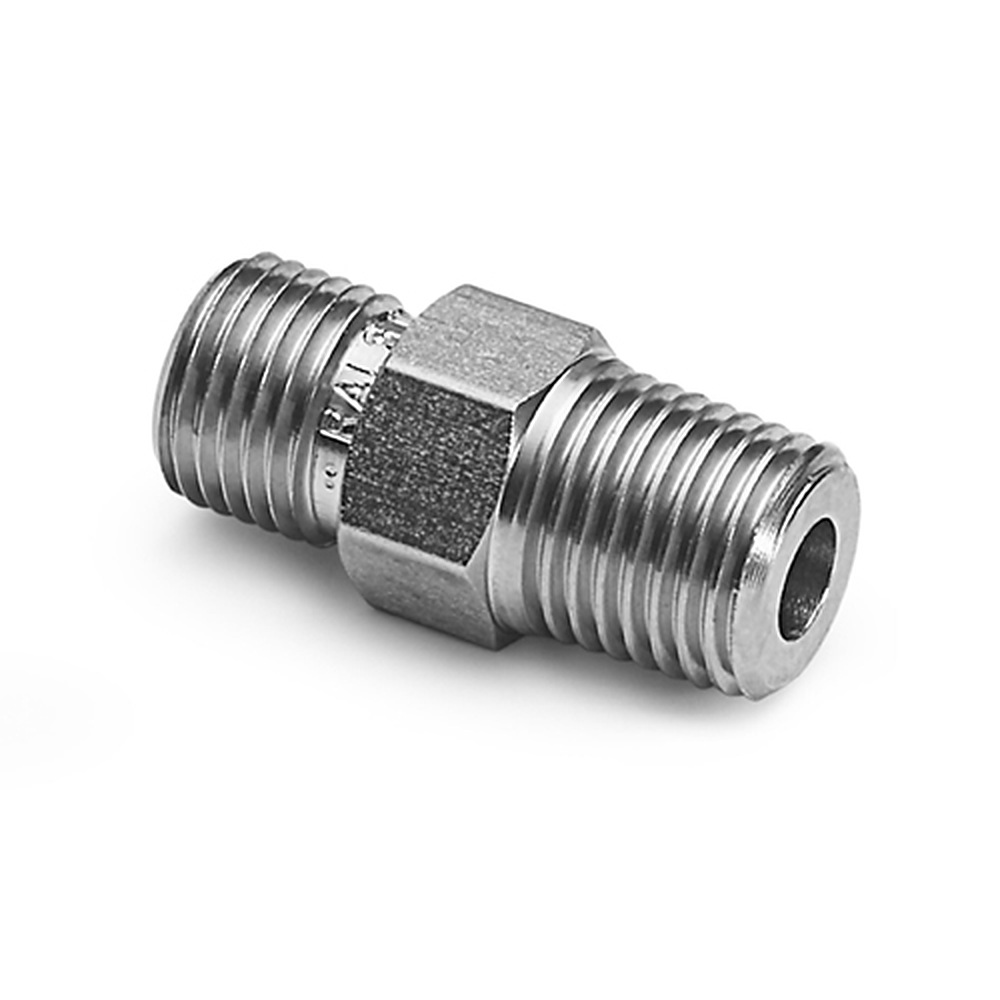

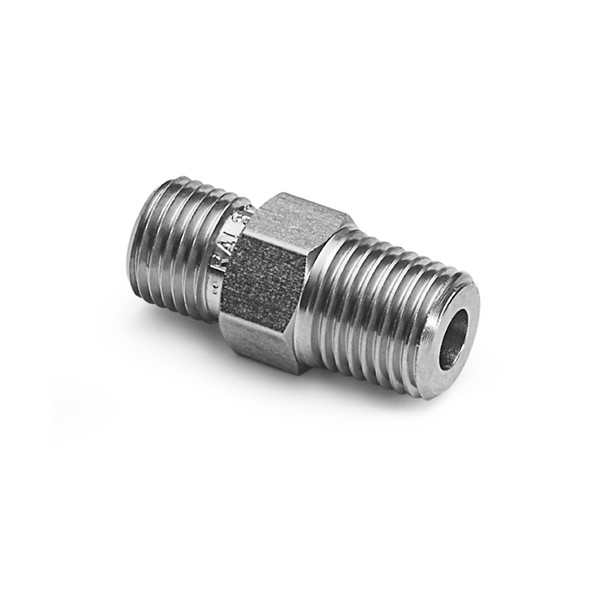

Ralston QTHA-2MS1 1/4" NPT(M) x 퀵-테스트(M) 커넥터, 체크밸브, S.S.

1/4" 암 NPT 포트에⁣ 체크밸브 포함 연결

Ralston QTHA-2MS1 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-2MS1은 1/4" 수 NPT × 수 Quick-test 연결에 최대 3000 psi 정격을 갖춘 스테인리스강 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 압력 기기의 암 NPT 포트를 Quick-test 호스에 잇는 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

호스를 분리하면 내장 체크밸브가 기기 쪽 흐름을 막습니다. 한쪽은 1/4" 수 NPT, 반대쪽은 수 Quick-test입니다.

외형

QTHA-2MS1⁣ 몸체 크기와 렌치

크기는 1.29 × 0.56 × 0.56 in입니다. 제품 무게는 1.04 oz(29 g)입니다. 체결용 렌치 크기는 15 mm(9/16 in)입니다.

사용 방법

QTHA-2MS1⁣ 설치 순서

1. 실링 테이프를 감은 수 NPT 나사를 기기의 암 NPT 포트에 렌치로 조입니다.
2. Quick-test 커넥터에 시험 호스를 꽂습니다. 이후에는 호스만 분리하고 다시 연결합니다.

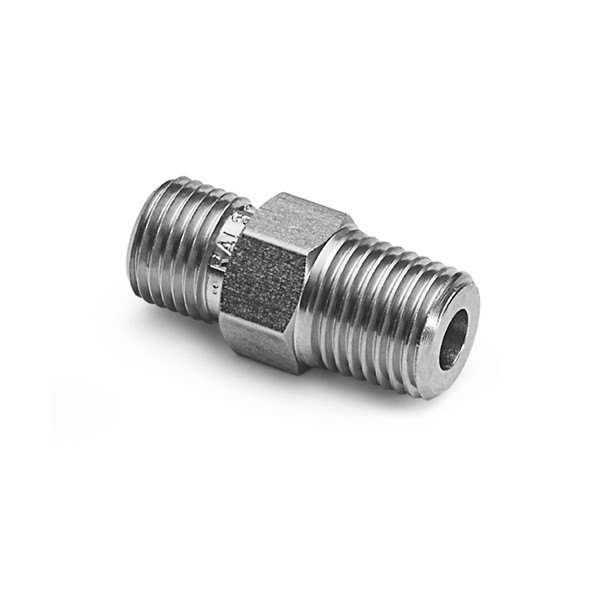

나사산과 육각 몸체가 보이는 스테인리스 커넥터

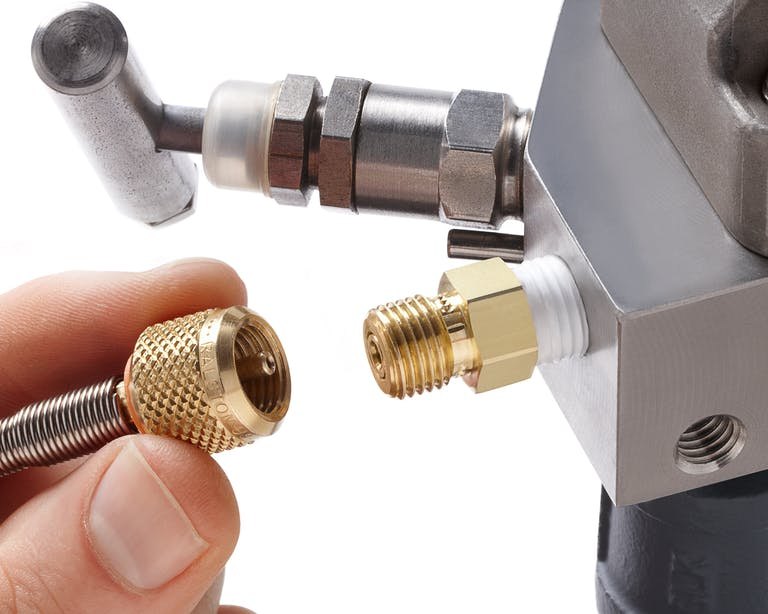

장비 포트에 황동 커넥터와 호스를 연결하는 모습

압력과 소재

QTHA-2MS1⁣ 스테인리스강 몸체와 씰

최대 압력은 200 bar(3000 psi)입니다. 105 °C(225 °F)까지 사용할 수 있습니다. 몸체는 스테인리스강, 씰은 Buna-N입니다.

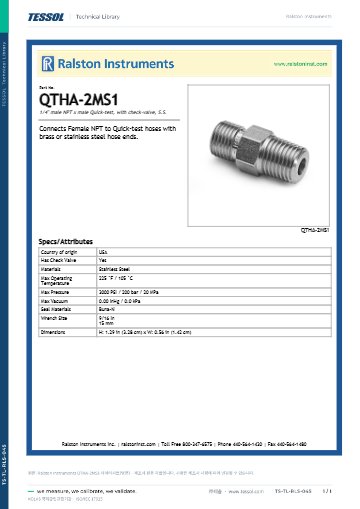

사양

QTHA-2MS1⁣ 세부 사양

같은 계열

QTHA-2MS1⁣ 같은 계열 21종

• QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 체크밸브 없음, 5000 psi
• QTHA-2MB0 — 황동, 체크밸브 없음, 5000 psi
• QTFT-2MB0 — 황동, 체크밸브 없음, 5000 psi, 캡·체인 포함
• QTHA-1MB1 — 1/8" 수 NPT, 황동
• QTFT-1MB1 — 1/8" 수 NPT, 황동, 캡·체인 포함
• QTHA-1MS1 — 1/8" 수 NPT
• QTFT-1MS1 — 1/8" 수 NPT, 캡·체인 포함
• QTHA-2MB1 — 황동
• QTFT-2MB1 — 황동, 캡·체인 포함
• QTFT-2MS1 — 캡·체인 포함
• QTHA-3MB1 — 3/8" 수 NPT, 황동
• QTFT-3MB1 — 3/8" 수 NPT, 황동, 캡·체인 포함
• QTHA-3MS1 — 3/8" 수 NPT
• QTFT-3MS1 — 3/8" 수 NPT, 캡·체인 포함
• QTHA-4MB1 — 1/2" 수 NPT, 황동
• QTFT-4MB1 — 1/2" 수 NPT, 황동, 캡·체인 포함
• QTHA-4MS1 — 1/2" 수 NPT
• QTFT-4MS1 — 1/2" 수 NPT, 캡·체인 포함
• QTHA-6MB1 — 3/4" 수 NPT, 황동
• QTFT-6MB1 — 3/4" 수 NPT, 황동, 캡·체인 포함
