Ralston QTHA-1MS0-QD 1/8" NPT(M) 퀵-커넥트 x 퀵-테스트(M) 커넥터

1/8" 암 NPT 포트에⁣ 렌치 없이 퀵 커넥트

Ralston QTHA-1MS0-QD 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-1MS0-QD는 1/8" 수 NPT 퀵 커넥트 × 수 Quick-test 연결에 최대 5000 psi 정격을 갖춘 스테인리스강 수 NPT 어댑터(Male NPT to Quick-test Adapter)입니다. 나사 실란트나 렌치 없이 암 NPT 압력 기기에 기밀하게 연결하는 퀵 커넥트(QD) 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

1/8" 수 NPT 퀵 커넥트와 수 Quick-test를 한 몸체에 둔 구성입니다.

외형

QTHA-1MS0-QD의 크기

외형 치수는 1.75 × 0.87 × 0.87 in입니다. 제품 무게는 2.22 oz(63 g)입니다.

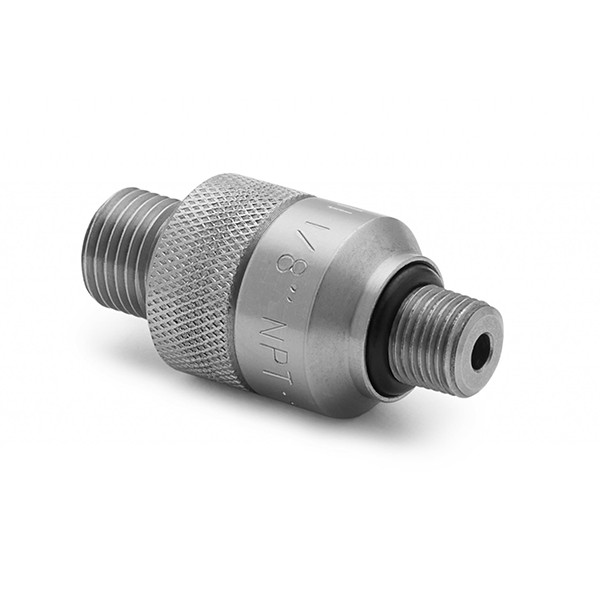

널링 처리된 스테인리스 퀵 커넥트 커넥터 외형

압력·온도

QTHA-1MS0-QD 정격⁣ 5000 psi

최대 압력은 5000 psi(350 bar, 35 MPa)입니다. -18 ~ 105 °C(0 ~ 225 °F) 범위에서 사용합니다. 스테인리스강 몸체에 Buna-N, Teflon 씰을 사용합니다.

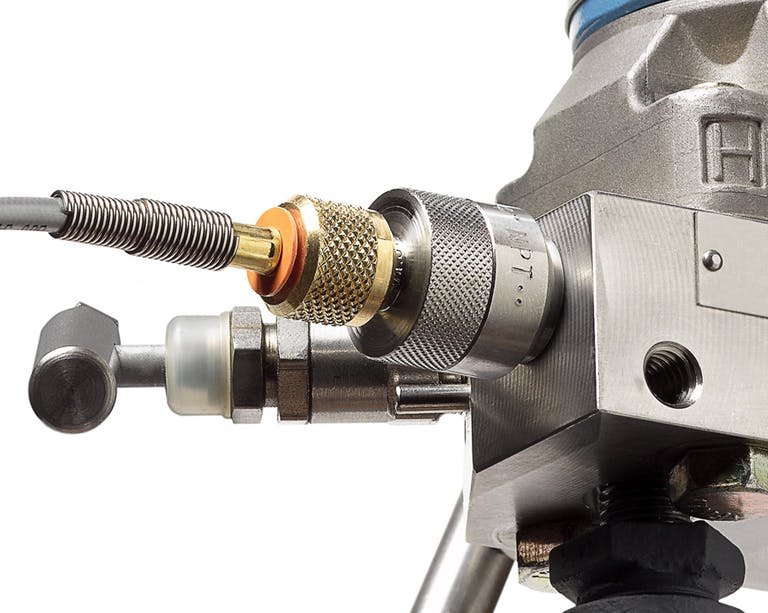

압력 장비 포트에 퀵 커넥트 커넥터를 연결한 모습

사양

QTHA-1MS0-QD 사양표

같은 계열

QTHA-1MS0-QD와⁣ 같은 계열 모델

• QTHA-2MB0 — 1/4" 수 NPT, 황동
• QTFT-2MB0 — 1/4" 수 NPT, 황동, 캡·체인 포함
• QTHA-1MB1 — 1/8" 수 NPT, 황동, 체크밸브 있음, 3000 psi
• QTFT-1MB1 — 1/8" 수 NPT, 황동, 체크밸브 있음, 3000 psi, 캡·체인 포함
• QTHA-1MS1 — 1/8" 수 NPT, 체크밸브 있음, 3000 psi
• QTFT-1MS1 — 1/8" 수 NPT, 체크밸브 있음, 3000 psi, 캡·체인 포함
• QTHA-2MB1 — 1/4" 수 NPT, 황동, 체크밸브 있음, 3000 psi
• QTFT-2MB1 — 1/4" 수 NPT, 황동, 체크밸브 있음, 3000 psi, 캡·체인 포함
• QTHA-2MS1 — 1/4" 수 NPT, 체크밸브 있음, 3000 psi
• QTFT-2MS1 — 1/4" 수 NPT, 체크밸브 있음, 3000 psi, 캡·체인 포함
• QTHA-3MB1 — 3/8" 수 NPT, 황동, 체크밸브 있음, 3000 psi
• QTFT-3MB1 — 3/8" 수 NPT, 황동, 체크밸브 있음, 3000 psi, 캡·체인 포함
• QTHA-3MS1 — 3/8" 수 NPT, 체크밸브 있음, 3000 psi
• QTFT-3MS1 — 3/8" 수 NPT, 체크밸브 있음, 3000 psi, 캡·체인 포함
• QTHA-4MB1 — 1/2" 수 NPT, 황동, 체크밸브 있음, 3000 psi
• QTFT-4MB1 — 1/2" 수 NPT, 황동, 체크밸브 있음, 3000 psi, 캡·체인 포함
• QTHA-4MS1 — 1/2" 수 NPT, 체크밸브 있음, 3000 psi
• QTFT-4MS1 — 1/2" 수 NPT, 체크밸브 있음, 3000 psi, 캡·체인 포함
• QTHA-6MB1 — 3/4" 수 NPT, 황동, 체크밸브 있음, 3000 psi
• QTFT-6MB1 — 3/4" 수 NPT, 황동, 체크밸브 있음, 3000 psi, 캡·체인 포함
