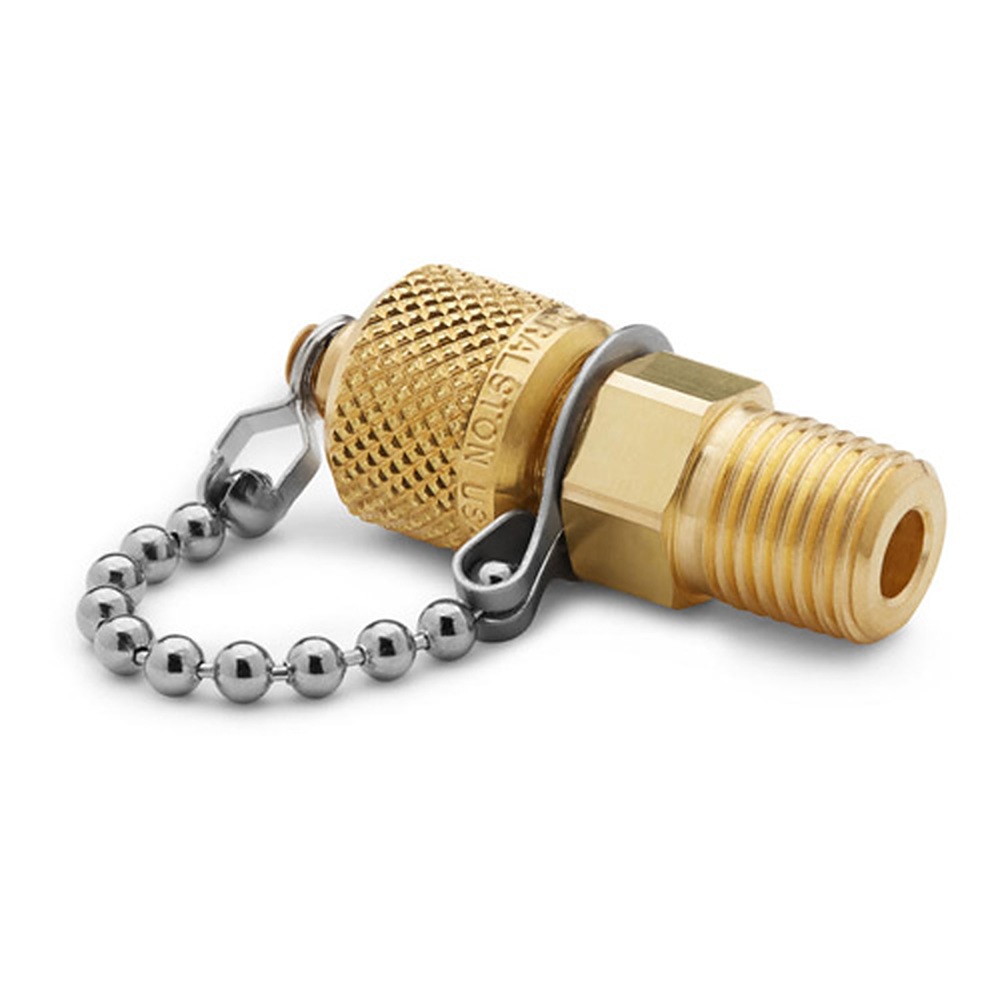

Ralston QTFT-2MB0 1/4" NPT(M) x 퀵-테스트(M), 캡 & 체인

Ralston QTFT-2MB0 1/4" NPT(M) x 퀵-테스트(M), 캡 & 체인

MODEL
QTFT-2MB0
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

1/4" 암 NPT 포트에⁣ 캡·체인 포함 연결

Ralston QTFT-2MB0 수 NPT 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTFT-2MB0은 5000 psi급 황동 수 NPT 어댑터(Male NPT to Quick-test Adapter)로, 1/4" 수 NPT × 수 Quick-test 연결을 갖췄습니다. 압력 기기의 암 NPT 포트를 Quick-test 호스에 잇는 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.

한쪽은 1/4" 수 NPT, 반대쪽은 수 Quick-test입니다. 교정할 때는 캡을 열고 Quick-test 호스를 연결하며, 끝나면 캡을 다시 씌워 둡니다.

1/4" 수 NPT

나사 쪽 규격

5000 psi

정격 압력

황동

몸체 재질

55 g

무게

사용 방법

QTFT-2MB0⁣ 설치 순서

  1. 기기 포트에 맞춰 1/4" 수 NPT 나사에 실링 테이프를 감고 렌치로 체결합니다.
  2. 수 Quick-test 쪽에 호스를 연결합니다. 호스만 바꾸면 되므로 기기 쪽 나사는 그대로 둡니다.

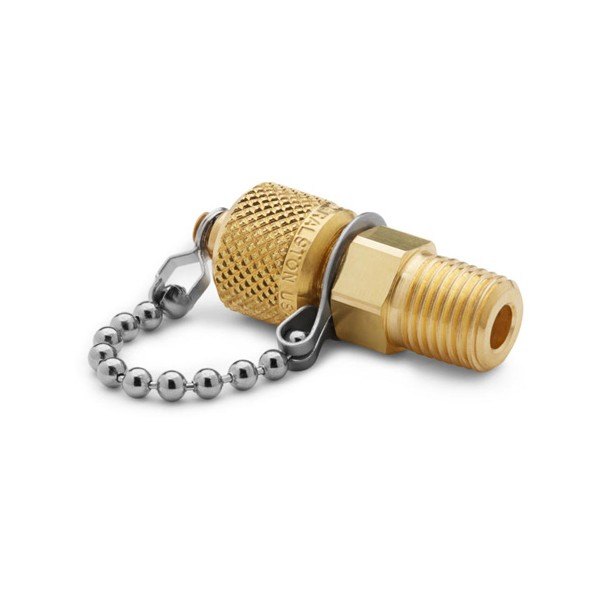

RALSTON INSTRUMENTS QTFT-2MB0 - 체인 캡이 달린 황동 퀵 테스트 커넥터
체인 캡이 달린 황동 퀵 테스트 커넥터

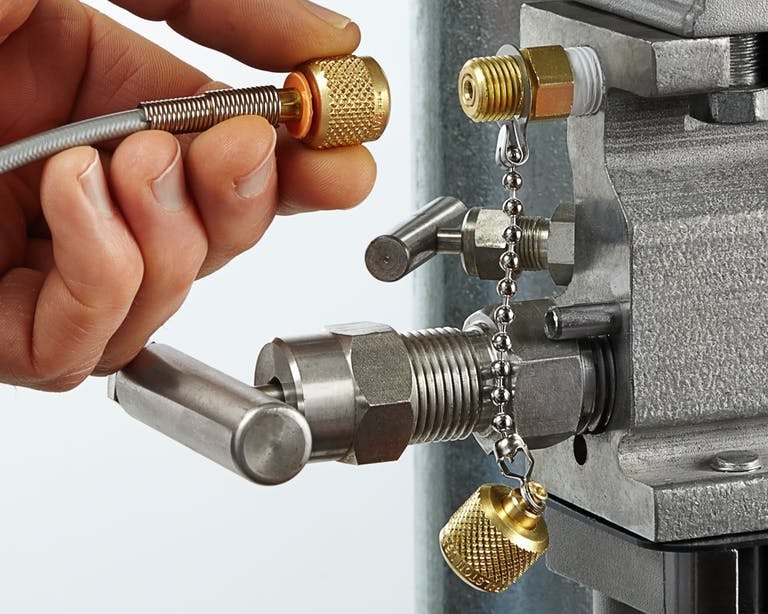

RALSTON INSTRUMENTS QTFT-2MB0 - 캡과 체인이 달린 커넥터를 장비 포트에 연결한 모습
캡과 체인이 달린 커넥터를 장비 포트에 연결한 모습

사양

QTFT-2MB0 사양표

항목사양
연결부 11/4" 수 NPT (ASME B1.20.1)
Quick-test 쪽 연결수 Quick-test
씰Buna-N
크기1.85 × 0.71 × 0.71 in
체크밸브없음
몸체 재질황동
렌치 크기15 mm(9/16 in)
최대 압력5000 psi / 350 bar / 35 MPa
최고 사용 온도225 °F(105 °C)
캡·체인포함
중량1.95 oz(55 g)

압력과 소재

QTFT-2MB0⁣ 황동 몸체와 씰

압력 정격은 350 bar(5000 psi)까지입니다. 최고 사용 온도는 105 °C(225 °F)입니다. 몸체는 황동, 씰은 Buna-N입니다.

크기

QTFT-2MB0⁣ 치수와 무게

외형 치수는 4.7 × 1.8 × 1.8 cm입니다. 무게는 55 g입니다. 체결용 렌치 크기는 15 mm입니다.

같은 계열

QTFT-2MB0⁣ 같은 계열 21종

  • QTHA-1MS0-QD — 1/8" 수 NPT 퀵 커넥트, 스테인리스강, 캡·체인 없음
  • QTHA-2MB0 — 캡·체인 없음
  • QTHA-1MB1 — 1/8" 수 NPT, 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-1MB1 — 1/8" 수 NPT, 체크밸브 있음, 3000 psi
  • QTHA-1MS1 — 1/8" 수 NPT, 스테인리스강, 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-1MS1 — 1/8" 수 NPT, 스테인리스강, 체크밸브 있음, 3000 psi
  • QTHA-2MB1 — 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-2MB1 — 체크밸브 있음, 3000 psi
  • QTHA-2MS1 — 스테인리스강, 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-2MS1 — 스테인리스강, 체크밸브 있음, 3000 psi
  • QTHA-3MB1 — 3/8" 수 NPT, 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-3MB1 — 3/8" 수 NPT, 체크밸브 있음, 3000 psi
  • QTHA-3MS1 — 3/8" 수 NPT, 스테인리스강, 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-3MS1 — 3/8" 수 NPT, 스테인리스강, 체크밸브 있음, 3000 psi
  • QTHA-4MB1 — 1/2" 수 NPT, 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-4MB1 — 1/2" 수 NPT, 체크밸브 있음, 3000 psi
  • QTHA-4MS1 — 1/2" 수 NPT, 스테인리스강, 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-4MS1 — 1/2" 수 NPT, 스테인리스강, 체크밸브 있음, 3000 psi
  • QTHA-6MB1 — 3/4" 수 NPT, 체크밸브 있음, 3000 psi, 캡·체인 없음
  • QTFT-6MB1 — 3/4" 수 NPT, 체크밸브 있음, 3000 psi
