Ralston 한국 독점 공급 파트너

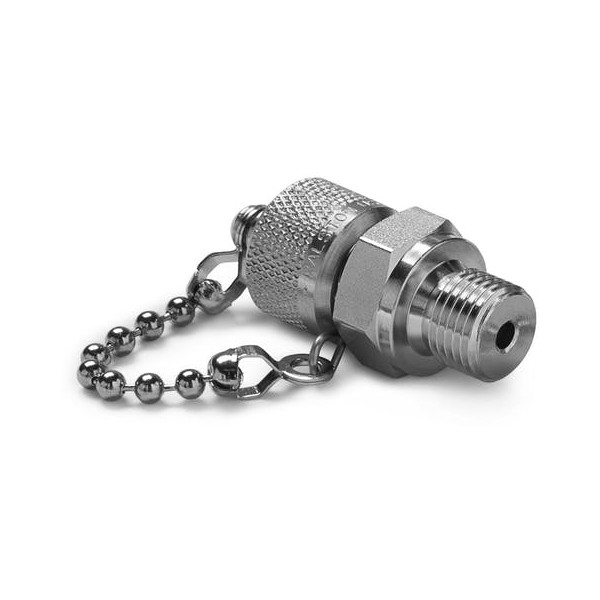

Ralston XTFT-2MS0는 암 NPT 포트를 Quick-test XT 10,000 psi 호스에 잇는 스테인리스강 커넥터(NPT to Quick-test XT Test-point Connector)입니다. 1/4" 수 NPT 끝과 수 Quick-test XT 끝을 가지며 캡과 체인이 포함됩니다. (주)테솔이 국내에 공식 공급합니다.
씰은 Teflon과 Viton이고 체크 밸브는 없으며, 무게는 83 g입니다.

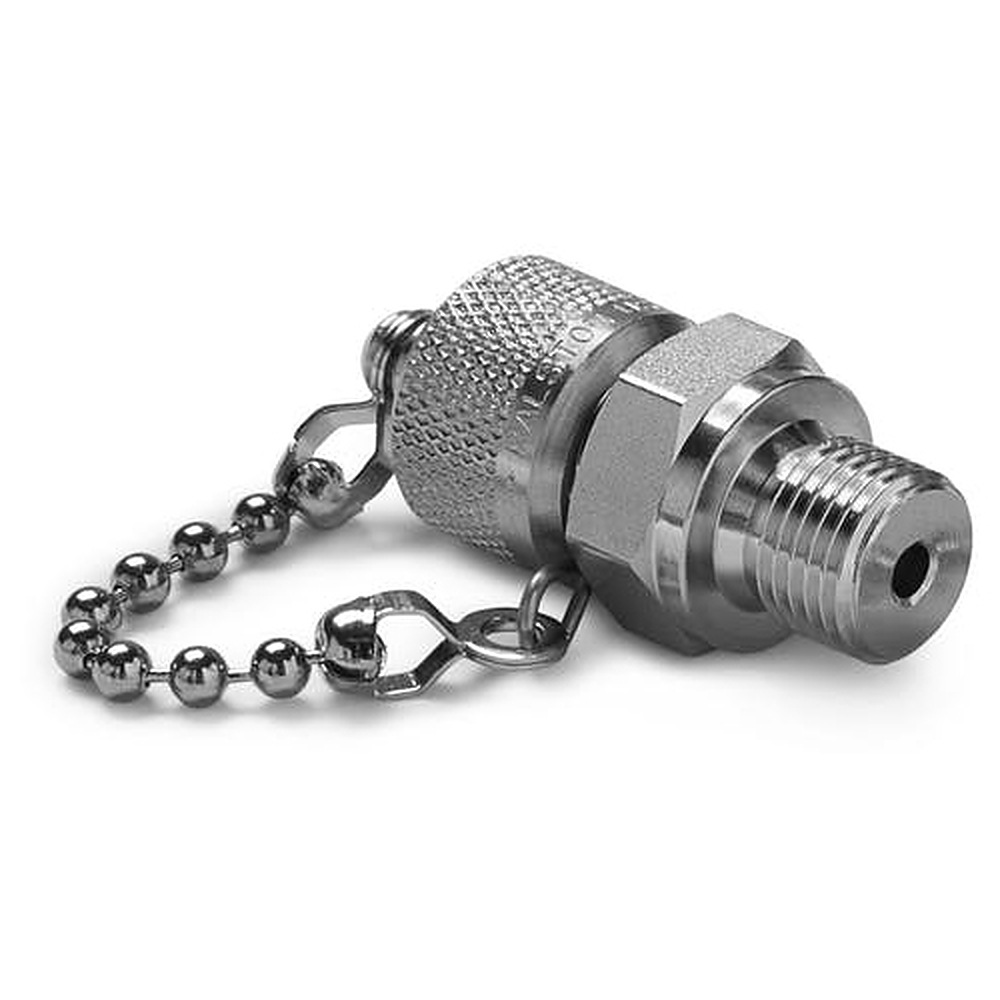

캡과 체인
호스를 뗀 뒤 연결부 보호

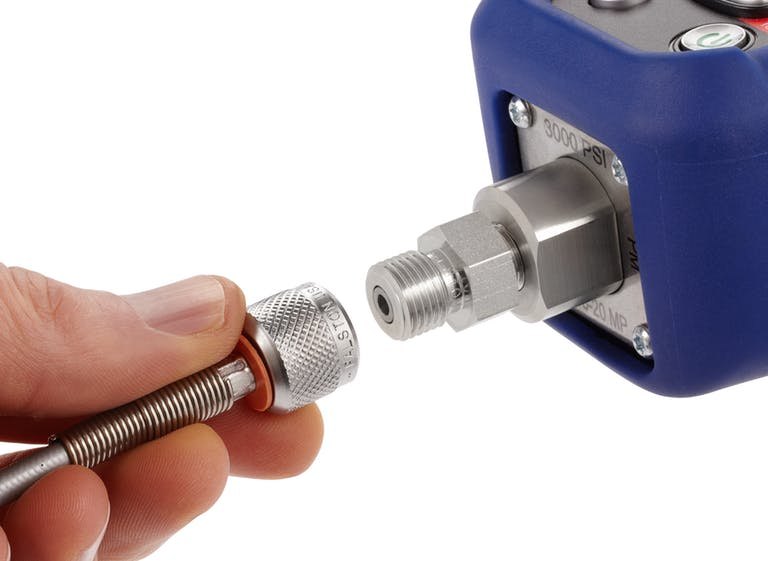

캡과 체인이 포함되어 있어 호스를 분리한 뒤 Quick-test XT 끝을 캡으로 막아 둡니다. 암 NPT 포트에 상시 설치하는 용도로 만들어졌습니다.
연결 방향
XTFT-2MS0의 양쪽 끝
한쪽은 수 Quick-test XT, 반대쪽은 1/4" 수 NPT(ASME B1.20.1)입니다. 렌치 크기는 5/8 in(16 mm)입니다.

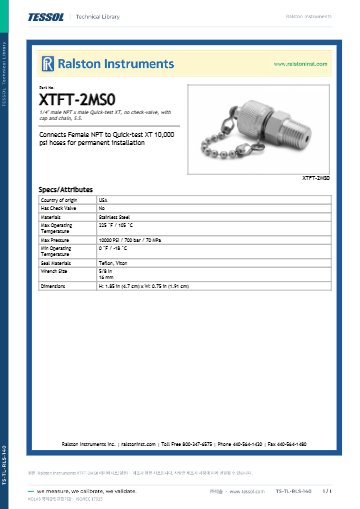

사양
XTFT-2MS0 연결과 정격
| 항목 | 사양 |
|---|---|
| 씰 소재 | Teflon, Viton |
| 치수 (높이 × 너비 × 깊이) | 4.88 × 1.91 × 1.91 cm |
| 체크 밸브 | 없음 |
| 최대 압력 | 10,000 psi / 700 bar / 70 MPa |
| 렌치 크기 | 5/8 in (16 mm) |
| 캡과 체인 | 포함 |
| 재질 | 스테인리스강 |
| 사용 온도 | 0 °F ~ 225 °F (-18 ~ 105 °C) |
| 호스 쪽 연결 | 수 Quick-test XT |
| 무게 | 83 g (2.94 oz) |
| 포트 쪽 연결 | 1/4" 수 NPT (ASME B1.20.1) |
활용 분야
영구 설치 포트의 시험 연결
- 상시 설치 포트 — 암 NPT 포트에 설치해 두고 필요할 때 XT 호스를 연결합니다.
- 압력계 교정 — XT 호스를 압력계 포트에 이어 교정합니다.


같은 계열
XTFT-2MS0와 같은 계열 모델
- XTHA-1FS0-QD — 1/8" 암 NPT 퀵커넥트, 15,000 psi
- XTHA-2FS0 — 1/4" 암 NPT, 10,000 psi
- XTHA-2MS0 — 1/4" 수 NPT, 10,000 psi
관련 제품
XTFT-2MS0와 함께 보는 XT 어댑터 키트
- Ralston 차압 트랜스미터용 Quick-test 피팅 (XTFT · XTHA · QTFT · QTHA-FRS0)
- Ralston XTHA-KIT3 Quick-test XT 기준기 어댑터 키트 (1/8" MNPT · 1/4" MNPT · 1/4" FNPT, 스테인리스)
- Ralston XTHA-KIT4 Quick-test XT 퀵커넥트 어댑터 키트 (1/8" · 1/4" · 1/2" FNPT, 스테인리스)
Ralston XTFT-2MS0에는 캡과 체인이 있습니까?
네, 캡과 체인이 포함되어 있습니다.
XTFT-2MS0의 포트 쪽 나사는 무엇입니까?
1/4" 수 NPT(ASME B1.20.1)입니다.
XTFT-2MS0의 최대 압력은 얼마입니까?
10,000 psi(700 bar, 70 MPa)입니다.
FAQ 자주묻는 질문
-
Ralston XTFT-2MS0에는 캡과 체인이 있습니까?
네, 캡과 체인이 포함되어 있습니다.
-
XTFT-2MS0의 포트 쪽 나사는 무엇입니까?
1/4" 수 NPT(ASME B1.20.1)입니다.
-
XTFT-2MS0의 최대 압력은 얼마입니까?
10,000 psi(700 bar, 70 MPa)입니다.
