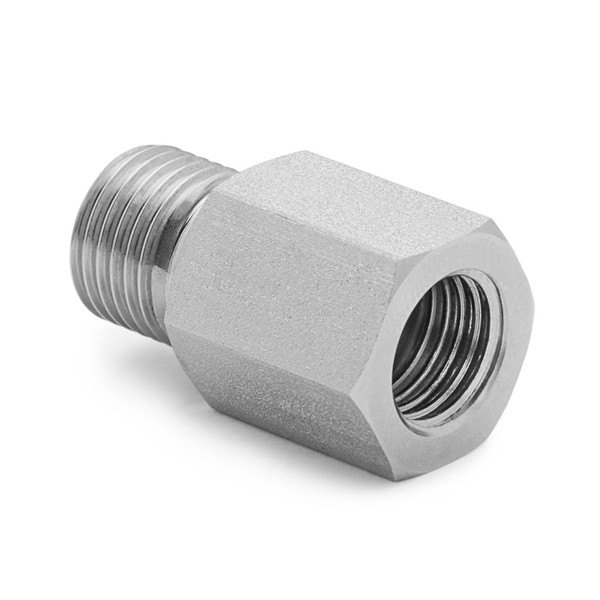

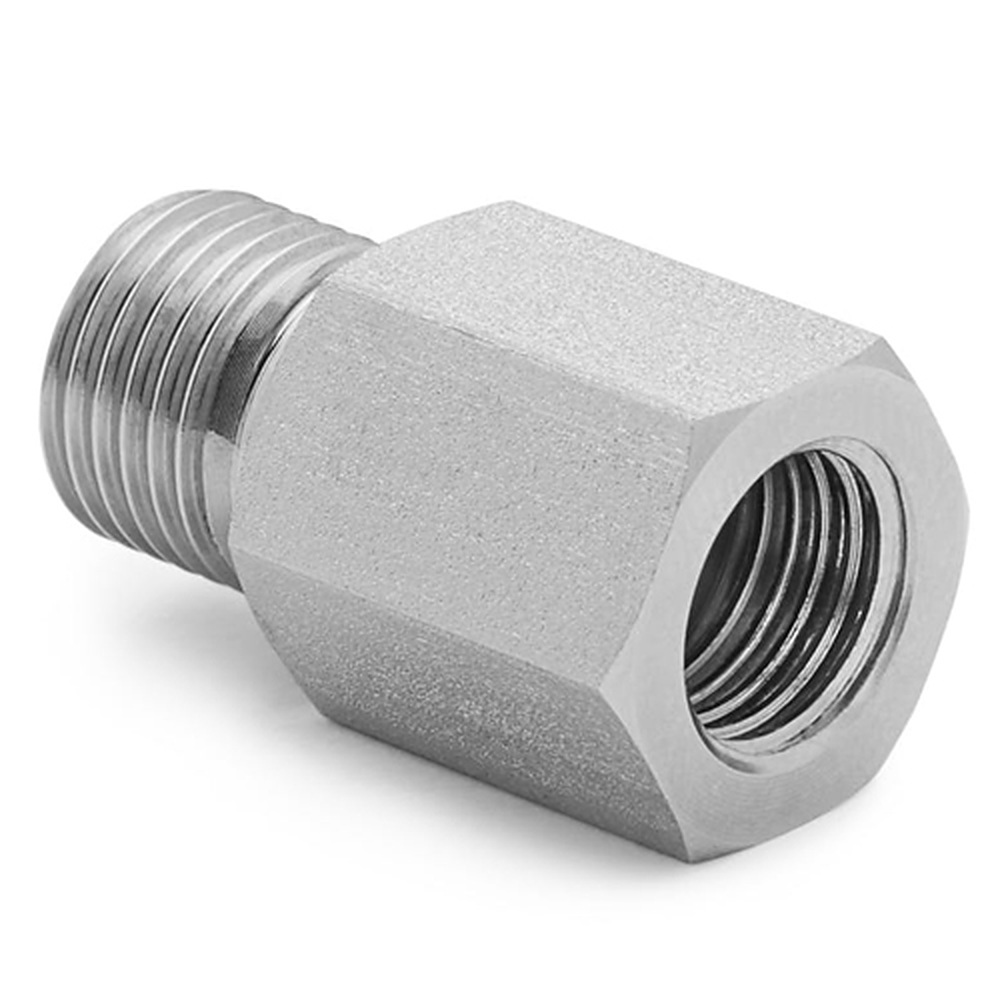

Ralston XTHA-2FS0은 1/4" 암 NPT(ASME B1.20.1)와 수 Quick-test XT를 잇는 스테인리스강 어댑터(NPT to Quick-test XT Adapter)입니다. 기기 포트가 수 NPT일 때 이 암 NPT 끝을 체결하고 XT 호스를 꽂습니다. (주)테솔이 국내에 공식 공급합니다.
최대 압력은 10,000 psi(700 bar, 70 MPa), 사용 온도는 -18 ~ 105 °C입니다. 씰은 Teflon과 Viton이고 체크 밸브는 없습니다.
암 NPT 어댑터
XTHA-2FS0 암 NPT 끝의 짝
암 NPT 어댑터는 수 NPT 포트에 맞습니다. 포트가 암 NPT라면 수 NPT 어댑터인 XTHA-2MS0를 선택합니다.

체결 방법
육각 렌치부 조임
육각 렌치부(3/4 in, 19 mm)로 조여 포트에 고정한 뒤 수 Quick-test XT 끝에 XT 호스를 꽂습니다.

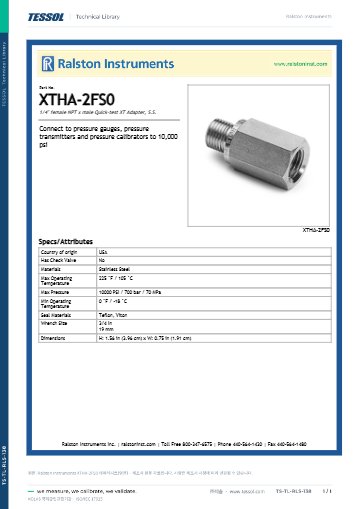

사양
XTHA-2FS0 연결과 정격
| 항목 | 사양 |
|---|---|
| 재질 | 스테인리스강 |
| 씰 소재 | Teflon, Viton |
| 호스 쪽 연결 | 수 Quick-test XT |
| 렌치 크기 | 3/4 in (19 mm) |
| 포트 쪽 연결 | 1/4" 암 NPT (ASME B1.20.1) |
| 무게 | 43 g (1.5 oz) |
| 최대 압력 | 10,000 psi / 700 bar / 70 MPa |
| 치수 (높이 × 너비 × 깊이) | 3.38 × 2.16 × 2.16 cm |
| 사용 온도 | 0 °F ~ 225 °F (-18 ~ 105 °C) |
| 체크 밸브 | 없음 |
활용 분야
수 NPT 포트에 XT 호스 잇기
- 압력계 교정 — XT 호스를 압력계의 NPT 포트에 이어 교정합니다.
- 트랜스미터·교정기 연결 — 압력 트랜스미터와 압력 교정기의 수 NPT 포트에 체결해 XT 호스를 연결합니다.
같은 계열
XTHA-2FS0과 같은 계열 모델
- XTHA-1FS0-QD — 1/8" 암 NPT 퀵커넥트, 15,000 psi
- XTHA-2MS0 — 1/4" 수 NPT, 10,000 psi
- XTFT-2MS0 — 1/4" 수 NPT, 캡과 체인 포함
관련 제품
XTHA-2FS0과 함께 보는 DP 피팅·키트
- Ralston 차압 트랜스미터용 Quick-test 피팅 (XTFT · XTHA · QTFT · QTHA-FRS0)
- Ralston XTHA-KIT3 Quick-test XT 기준기 어댑터 키트 (1/8" MNPT · 1/4" MNPT · 1/4" FNPT, 스테인리스)
- Ralston XTHA-KIT4 Quick-test XT 퀵커넥트 어댑터 키트 (1/8" · 1/4" · 1/2" FNPT, 스테인리스)
Ralston XTHA-2FS0의 포트 쪽 나사는 무엇입니까?
1/4" 암 NPT(ASME B1.20.1)입니다.
XTHA-2FS0의 최대 압력은 얼마입니까?
10,000 psi(700 bar, 70 MPa)입니다.
XTHA-2FS0는 일반 Quick-test 호스와 연결합니까?
아니요, 수 Quick-test XT 끝이므로 Quick-test XT 호스와 짝으로 사용합니다.
FAQ 자주묻는 질문
-
Ralston XTHA-2FS0의 포트 쪽 나사는 무엇입니까?
1/4" 암 NPT(ASME B1.20.1)입니다.
-
XTHA-2FS0의 최대 압력은 얼마입니까?
10,000 psi(700 bar, 70 MPa)입니다.
-
XTHA-2FS0는 일반 Quick-test 호스와 연결합니까?
아니요, 수 Quick-test XT 끝이므로 Quick-test XT 호스와 짝으로 사용합니다.
