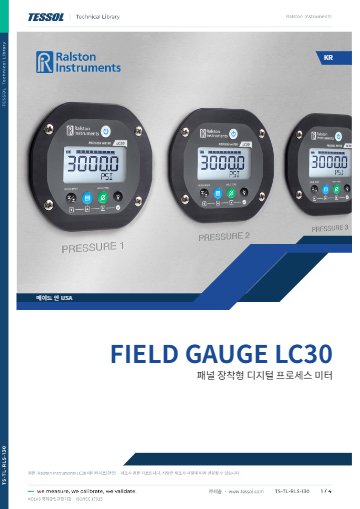

제품 자료
제품문의 구매하기

패널에 고정해 압력을
상시 표시하는 디지털 미터

Ralston LC30 패널 장착 디지털 프로세스 미터

견적 받기

Ralston 국내 정식 공급 파트너

Ralston LC30은 LC20과 같은 ±0.1 % FS 측정부를 장착 플랜지와 뒷면 센서 구조로 바꾼 패널 장착형 디지털 프로세스 미터(Panel Mount Pressure Meter)로, 시험 벤치와 제어 패널, OEM 장비에서 압력을 상시 표시합니다.

USB 어댑터로 상시 전원을 받으면서 AAA 배터리 2개가 정전 때 백업으로 동작하므로 계속 켜 두는 용도에 맞습니다. 두 번째 센서로 압력 또는 온도 프로브를 더할 수 있으며, 이 미터는 (주)테솔이 국내에 공식 공급합니다.

±0.1 % FS

Grade 4A · ISO Class 0.1

USB 전원

AC 어댑터에 AAA 2개 백업

10,000 psi

범위 상한 (약 70 MPa)

IP67

보호 등급

특징

패널에 고정해
상시 표시

핵심 특징현장에서 달라지는 점
패널 장착 플랜지마운팅 플랜지로 제어판에 고정하므로 휴대형처럼 작업대 위를 차지하지 않고 설치 공간이 줄어듭니다.
뒷면 1/4 in NPT 연결센서가 패널 뒤쪽에 연결되어 전면 배선이 깔끔하고 배관은 패널 안쪽으로 정리됩니다.
USB 전원과 AAA 백업어댑터 전원으로 상시 표시하다 정전이 나면 AAA 2개가 이어받아 시험 중 값을 잃지 않습니다.
두 번째 센서 옵션압력 센서나 -30 ~ 150 °C 온도 프로브를 더하면 한 패널에서 압력과 온도를 함께 감시합니다.
영점과 단위 설정버튼 하나로 영점을 조정하고 15종 압력 단위 중 현장 표준 단위를 선택합니다.
블루투스 옵션블루투스 5 LE 모델은 100 m 이내에서 앱으로 값을 읽고 기록합니다.

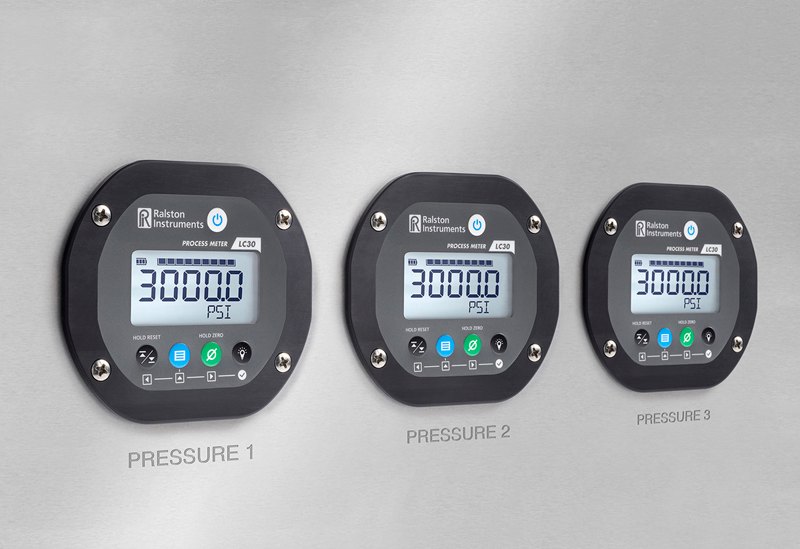

RALSTON INSTRUMENTS LC30 - 패널에 나란히 장착된 디지털 압력계 전면부
패널에 나란히 장착된 디지털 압력계 전면부

설치 방식

휴대형과 고정형,
용도를 나눠 선택

LC30은 어댑터 전원으로 계속 켜 두는 패널 미터라서 한 자리에서 여러 압력 범위를 봐야 하는 시험 벤치와 제어 패널에 적합합니다. 현장을 이동하며 점검할 때는 같은 ±0.1 % FS의 Field Gauge LC20이 맞습니다.

전원 어댑터는 북미, 유럽, 영국, 호주, 중국용이 준비되어 있으므로 국내 콘센트 형상에 맞는 어댑터 구성을 주문 시 지정합니다. 비위험 장소 전용이므로 방폭 구역 패널에는 설치하지 않습니다.

여러 압력 범위를 한 패널에서

시험 벤치에서는 10,000 psi급 고압부와 저압부를 번갈아 점검합니다. 미터를 패널에 나란히 장착하고 범위별로 센서를 연결하면 점검 순서마다 게이지를 바꿔 끼우는 작업이 없어집니다.

사용 방법

LC30 패널 미터
FieldLab Desktop 기록 설정

LC30은 USB Micro B로 Windows PC의 FieldLab Desktop에 연결해 압력을 기록하며, 블루투스 5 LE 모델(-B1)은 무선으로도 연결합니다. FieldLab Desktop은 교정, 시험, 압력 기록에 사용하는 프로그램입니다.

소프트웨어·도구하는 일
FieldLab DesktopWindows용 프로그램, Gauges 화면에서 연결 확인, Data Logging으로 여러 게이지 동시 기록
Data Sets기록한 세션의 데이터 보기와 내보내기
FieldLab Mobile블루투스 모델(-B1)의 실시간 보기와 기록(iOS·Android)
USB Micro B 포트PC 연결과 기록

처음 연결하는 순서

순서할 일
1ralstonfieldlab.com/desktop에서 FieldLab Desktop(1.24.7.0 이상)을 내려받아 Windows PC에 설치합니다.
2LC30을 USB로 PC에 연결하거나 블루투스 모델은 무선으로 연결하고, Gauges 화면에 표시되는지 확인합니다.
3Data Logging을 선택하고 기록할 센서를 고른 뒤 Add to Test를 누릅니다.
4Settings에서 기록 간격, 압력·온도 단위, 기록 시간을 정해 저장하세요.
5Start Logging으로 기록을 시작하고 시험이 끝나면 Stop Logging을 눌러 Data Sets에서 결과를 확인합니다.

무선 기록은 간섭이나 거리 때문에 연결이 끊기면 데이터를 잃을 수 있습니다. 긴 시험은 USB 연결로 기록하는 편이 안전합니다.

사양

패널 장착 구조와
USB 전원 사양

항목사양
범위진공 · 5 ~ 10,000 psi (약 70 MPa)
정확도풀스케일의 ±0.1 % (ASME B40.100 Grade 4A / ISO Class 0.1)
측정 형식게이지압 · 게이지 진공
두 번째 센서 (옵션)압력 센서 또는 온도 프로브 -30 ~ 150 °C, IEC 60751 Class A ±(0.15 + 0.002·|t|) °C
주 전원AC 전원, USB 어댑터 (북미 · 유럽 · 영국 · 호주 · 중국용)
백업 전원AAA 알카라인(IEC-LR03) 2개, 1,000시간
장착 · 연결장착 플랜지로 패널 장착 · 뒷면 공정 연결 1/4 in NPT 수나사
무선 · 기록블루투스 5 LE 옵션(-B1), 100 m · USB로 PC 기록 · FieldLab Desktop · Mobile 실시간 보기
USBUSB Micro B
보호 등급IP67
동작 온도-20 ~ 50 °C
디스플레이2.4 in (61 mm) 세그먼트 LCD
크기 · 무게45 × 87 × 110 mm · 355 g
렌치 크기7/8 in (23 mm)
본체 재질ABS · 폴리카보네이트 블렌드, 분체 도장 알루미늄
접액부316 스테인리스강
측정 가능 매체공기, 알코올, 부동액, 에틸렌글리콜, 유압유, 불활성 기체, 경질 모터유, 광유, 천연가스, 석유계 오일, Ralston 교정유, 스카이드롤, 변속기유, 물, 워셔액, 산소(산소 세척 시)
기능영점(Zero), 최대·최소값, 15종 압력 단위 추가·제거

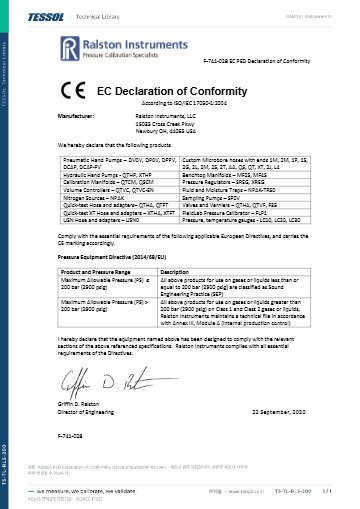

교정 성적서ISO 17025:2017 인정 교정 성적서

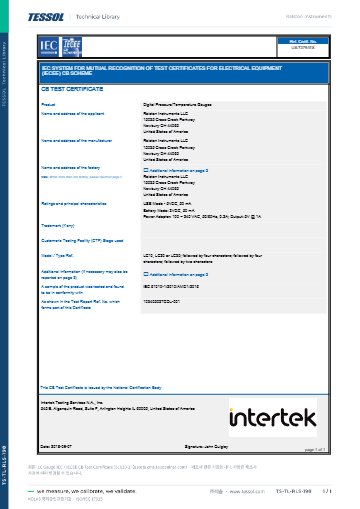

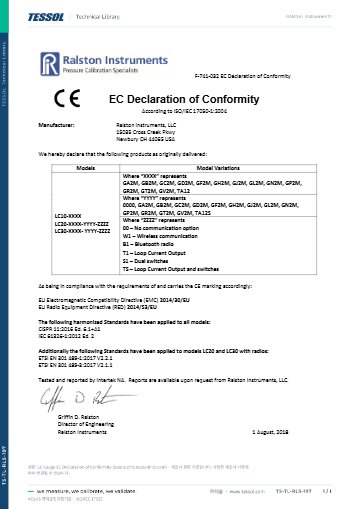

규격일반 장소용 C22.2 No. 61010-1 · EMC 지침 2014/30/EU · 저전압 지침 2014/35/EU · 압력기기 지침 2014/68/EU · 비위험 장소 전용
모델 코드 체계LC30-(범위 코드)2M-00-00 무선 없음 · -00-B1 블루투스, 예: LC30-VJ2M-00-B1

활용 분야

고정 설치로
압력을 상시 표시

  • 시험 벤치 — 여러 압력 범위를 한자리에서 읽습니다.
  • 제어 패널·OEM 장비 — 패널에 고정해 공정 압력을 계속 표시합니다.
  • 상시 모니터링 — USB 전원으로 켜 두고 AAA 백업으로 정전에 대비합니다.
  • 압력·온도 복합 감시 — 두 번째 센서로 온도까지 한 패널에서 확인합니다.

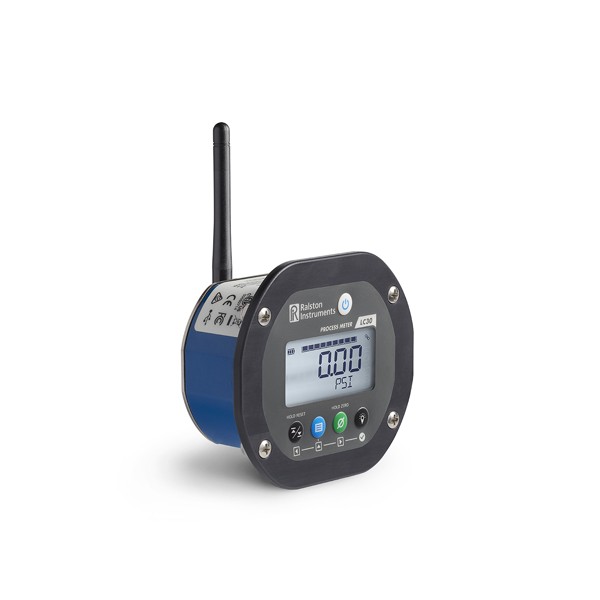

RALSTON INSTRUMENTS LC30 - 안테나를 연결한 디지털 압력계 외형
안테나를 연결한 디지털 압력계 외형

선택 가이드

설치 방식에 맞는
압력 미터 선택

이럴 때 (현장 조건)권장 모델선택 이유
패널이나 벤치에 고정해 상시 표시할 때LC30장착 플랜지와 USB 전원, AAA 백업 구조입니다.
현장을 이동하며 점검할 때Field Gauge LC20AA 알카라인 2개로 동작하는 휴대형이며 정확도는 같습니다.
휴대형으로 압력과 온도를 함께 기록할 때P/T LC20TX125 프로브로 온도를 압력과 한 기록에 담습니다.

구성·옵션

본체와 선택
구성 요소

  • 기본 구성 — 패널 미터 본체와 ISO 17025:2017 인정 교정 성적서.
  • 두 번째 센서 — 압력 센서 또는 온도 프로브를 선택합니다.
  • 무선 — 블루투스 5 LE(-B1) 옵션.
  • 전원 어댑터 — 북미, 유럽, 영국, 호주, 중국용 중에서 지정합니다.

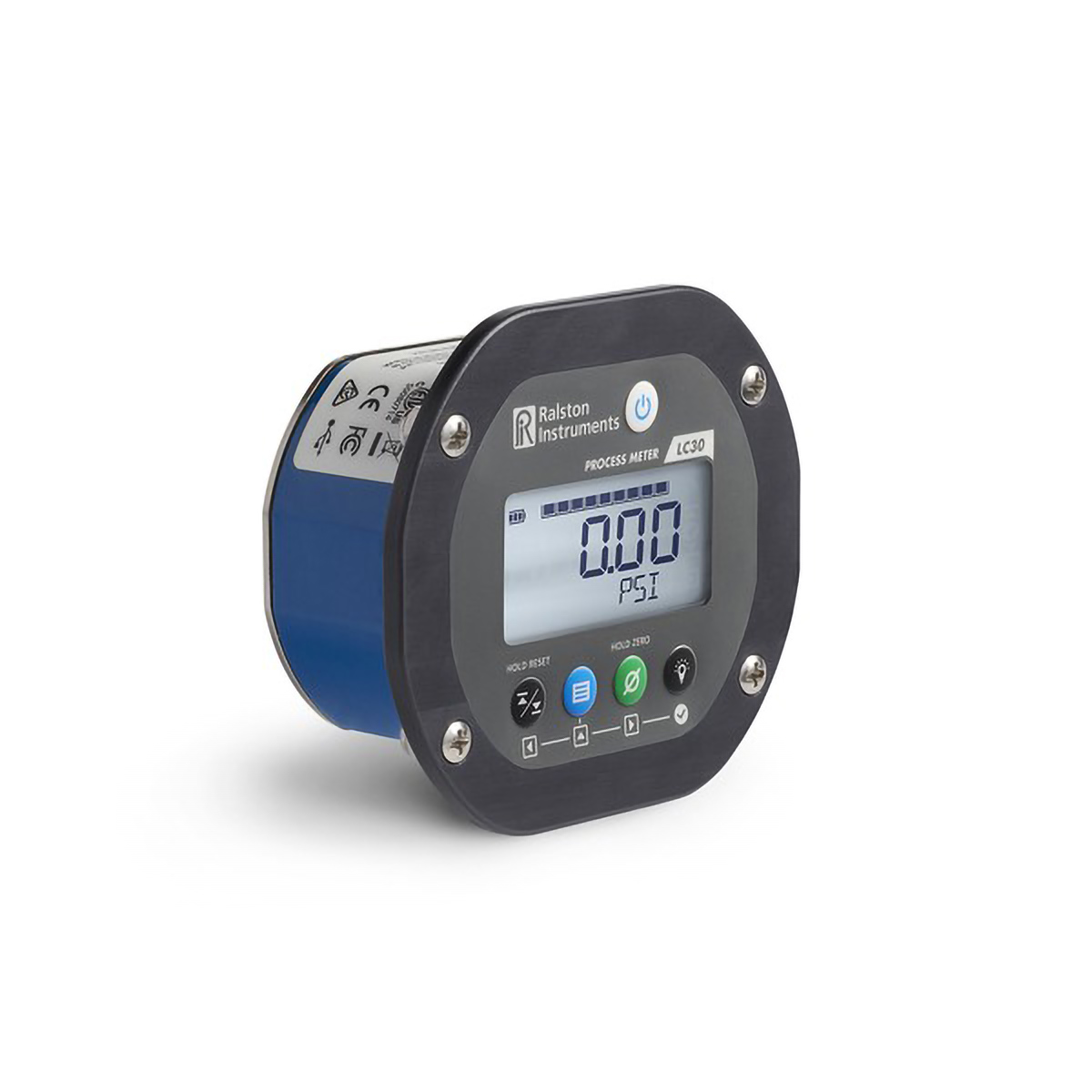

RALSTON INSTRUMENTS LC30 - 표시창과 버튼이 보이는 원형 디지털 압력계
표시창과 버튼이 보이는 원형 디지털 압력계
