Ralston QTQT-HOS-2ft 퀵 테스트 6900 psi 호스, 황동, 61cm

Ralston QTQT-HOS-2ft 퀵 테스트 6900 psi 호스, 황동, 61cm

MODEL
QTQT-HOS-2ft
브랜드
RALSTON INSTRUMENTS

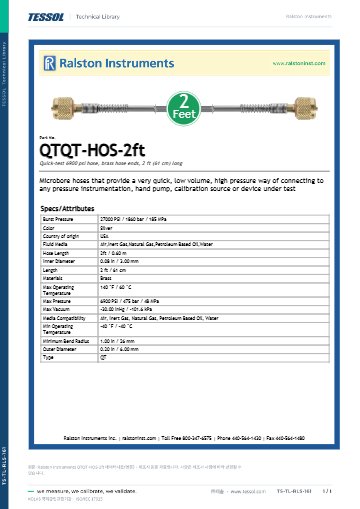

제품 자료
제품문의 구매하기

가까운 장비 사이를 잇는
61 cm 마이크로보어 호스

Ralston QTQT-HOS-2ft Quick-test 6,900 psi 호스

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTQT-HOS-2ft는 양끝이 암 Quick-test 황동인 2 ft(61 cm) 마이크로보어 호스(Quick-test 압력 호스)입니다. 내경 3.0 mm의 가는 관이어서 계기·핸드펌프·교정 장치 사이에 적은 체적으로 압력을 빠르게 전달합니다.

호스 단독 최대 사용 압력은 6,900 psi(475 bar)이고 파열 압력은 27,000 psi입니다. 렌치나 실란트 없이 손으로 체결하며, 무게는 69 g에 불과합니다. 이 호스는 (주)테솔이 국내에 공식 공급합니다.

6,900 psi

최대 사용 압력, 475 bar

3.0 mm

내경, 외경 6.0 mm

-40 ~ 60 °C

사용 온도 범위

26 mm

최소 굽힘 반경

특징

가는 내경으로
빨라지는 압력 안정

핵심 특징현장에서 달라지는 점
마이크로보어 내경내경 3.0 mm라 호스 내부 체적이 작아 펌핑 후 압력 안정까지 걸리는 시간이 짧습니다.
6,900 psi 사용 압력호스 단독 최대 사용 압력이 475 bar라 고압 시험 라인에서도 호스가 압력 한계가 되지 않습니다.
27,000 psi 파열 압력파열 압력이 사용 압력의 약 4배라 접속 중 순간 압력 변동에도 여유가 있습니다.
진공 사용호스 자체는 최대 진공 -30 inHg(-101.6 kPa)까지 견뎌 진공 교정 라인에도 사용할 수 있습니다.
매체 폭공기, 불활성 가스, 천연가스, 석유계 오일, 물을 한 호스로 다룹니다.
손 체결양끝이 암 Quick-test 황동 커넥터라 공구 없이 연결하고 분리합니다.

결합 한계

어댑터 연결 시
달라지는 압력 한계

호스 정격과 시스템 정격은 다릅니다

호스는 6,900 psi까지 견디지만 Quick-test 어댑터의 정격은 5,000 psi입니다. 어댑터와 이은 라인의 시험 압력은 낮은 쪽인 5,000 psi 이하로 설정하며, 호스 단독 정격은 호스끼리 연결하거나 6,900 psi 이상 부품과 연결할 때 적용됩니다.

길이 선택

2 ft 길이가
알맞은 연결 구간

짧을수록 체적이 줄고 정리가 쉽습니다

61 cm 호스는 기준 장치와 시험 대상을 나란히 둔 벤치에서 선이 늘어지지 않는 길이입니다. 연결 구간이 조금 길어지면 92 cm의 QTQT-HOS-3ft로 바꾸고, 스테인리스 끝이 필요하면 QSQS-HOS 계열을 선택하세요.

사양

2 ft 호스의
정격과 치수

항목사양
형식Quick-test (QT)
최대 사용 압력6,900 psi / 475 bar / 48 MPa
파열 압력27,000 psi / 1,860 bar / 185 MPa
최대 진공-30 inHg / -101.6 kPa
길이2 ft (61 cm)
내경3.0 mm
외경6.0 mm
최소 굽힘 반경26 mm (1 in)
양끝암 Quick-test, 황동
매체공기, 불활성 가스, 천연가스, 석유계 오일, 물
사용 온도-40 °C ~ 60 °C
무게69 g
색상은색
제조국미국

활용 분야

짧은 연결이
필요한 곳

  • 계기 연결 — 압력 계기를 기준 장치 가까이에 짧게 연결합니다.
  • 핸드펌프 라인 — 핸드펌프와 시험 대상 장치 사이를 낮은 체적으로 연결합니다.
  • 교정 장치 연결 — 교정 소스와 측정기를 짧은 거리로 연결합니다.
  • 시험 대상 장치 쪽 구간 — 장치 입구의 연결 구간에 작은 체적의 호스를 배치합니다.

선택 가이드

연결 거리별
QTQT 호스 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
연결 구간이 짧은 벤치 작업일 때QTQT-HOS-2ft61 cm, 69 g
연결 구간이 조금 더 길 때QTQT-HOS-3ft92 cm, 76 g, 정격 동일
호스와 어댑터를 묶어 구성할 때QTHA-KIT6-3ft · 6ft황동 어댑터 4개와 호스 2개 포함

구성·옵션

2 ft 호스 구성과
같은 계열 호스

구분내용비고
구성품QTQT-HOS-2ft 호스 1개단품
같은 계열QTQT-HOS-3ft92 cm
끝단 옵션QSQS-HOS 계열스테인리스
RALSTON INSTRUMENTS QTQT-HOS-2ft - 양 끝에 황동 커넥터가 달린 편조 호스
양 끝에 황동 커넥터가 달린 편조 호스
