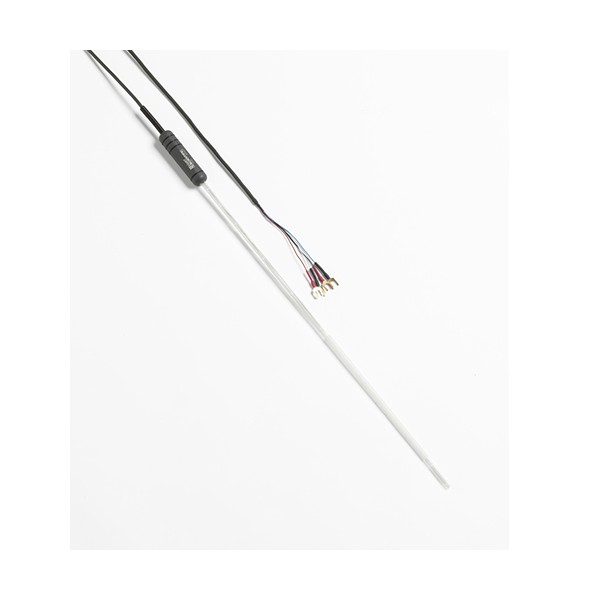

Fluke Calibration 5681/5683/5684/5685 Quartz-Sheath SPRTs 표준백금저항온도계

Fluke Calibration 5681/5683/5684/5685 Quartz-Sheath SPRTs 표준백금저항온도계

MODEL
5681/5683/5684/5685
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

1차 표준실의 교정 범위를
세 종이 나눠 맡는 석영 SPRT

Fluke Calibration 5681 · 5683 · 5684 석영 시스 SPRT

견적 받기

Fluke Calibration 국내 공식 대리점

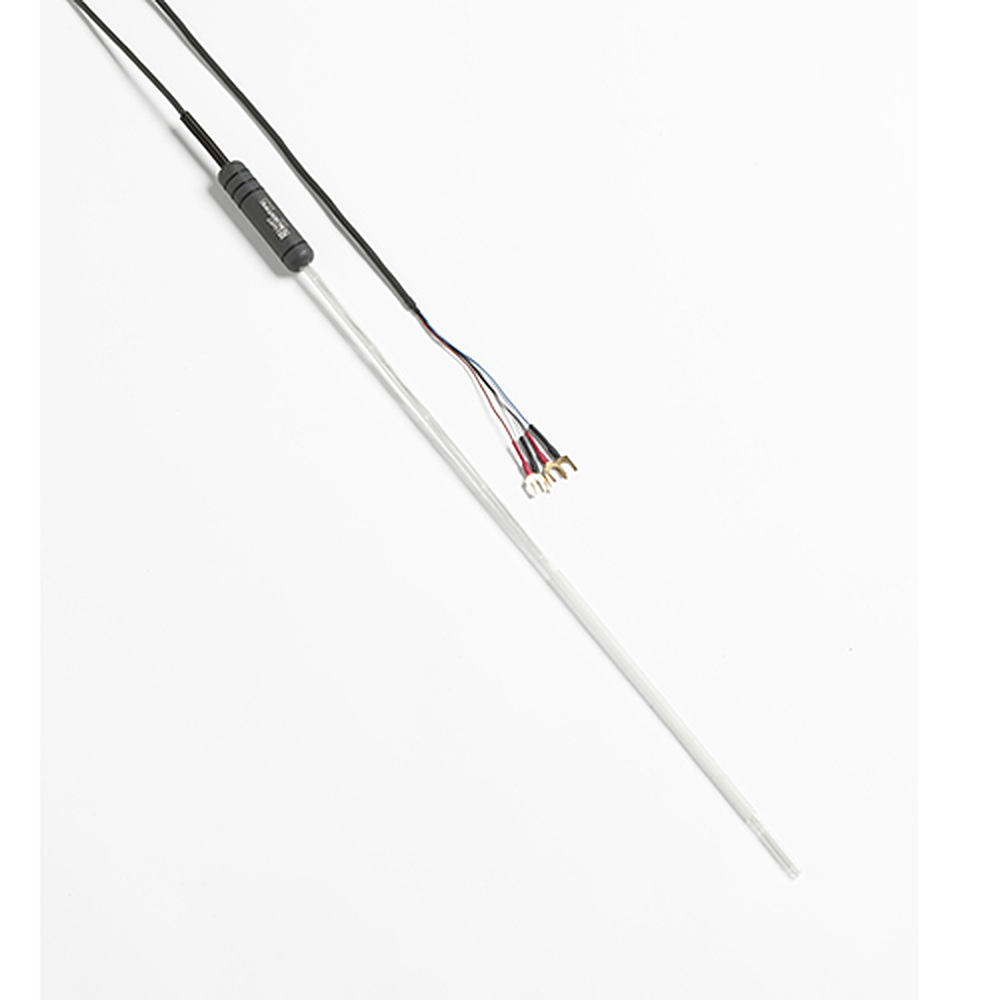

Fluke Calibration 5681 · 5683 · 5684는 순수 석영 시스에 백금 센서를 넣은 1차 표준실용 SPRT(표준 백금 저항 온도계) 세 종입니다. 5681은 -200 ~ 670 °C, 5683은 -200 ~ 480 °C 초안정형, 5684는 0 ~ 1070 °C 고온형(HTSPRT)입니다.

센서 지지대와 튜브에 석영 유리만 쓰고 마이카와 세라믹을 넣지 않아, 열 사이클을 거친 뒤에도 안정도가 좋습니다. 세 모델을 함께 갖추면 알루미늄 응고점과 은 응고점 범위의 교정 기준을 모두 확보할 수 있습니다. 세 모델 모두 (주)테솔이 국내에 공식 공급합니다.

석영 시스

지지대 · 디스크 · 튜브 모두 석영

25.5 Ω 두 종

5681 · 5683 공칭 R(TPW)

0.25 Ω

5684 고온형 공칭 R(TPW)

Maple 케이스

세 모델 공통 휴대용 케이스

특징

석영만으로 만든
1차 표준실용 SPRT 세 종

핵심 특징현장에서 달라지는 점
석영 시스센서 지지대와 튜브에 순수 석영 유리만 써서 고온에서 생기는 오염 요인이 줄어듭니다.
마이카·세라믹 없음고온에서 불순물을 내보낼 수 있는 자재를 쓰지 않아 장기 안정성이 오래 유지됩니다.
금도금 스페이드 러그선 연결부가 스트레인 릴리프와 함께 단단히 고정되어 접촉 저항이 흔들리지 않습니다.
대류 방지 디스크시스 안의 열 흐름을 막아 침지 깊이에 따른 오차가 줄어듭니다.
백금과 같은 팽창률유리 밀봉부의 팽창률이 백금과 같아 가스 누설과 불순물 유입을 오래 막아 줍니다.
모델별 용도 분리480 °C 이하의 안정 측정에는 5683, 알루미늄 응고점까지는 5681, 은 응고점 범위에는 5684가 맞습니다.

구조

열 사이클에도 안정한
석영 SPRT 구조

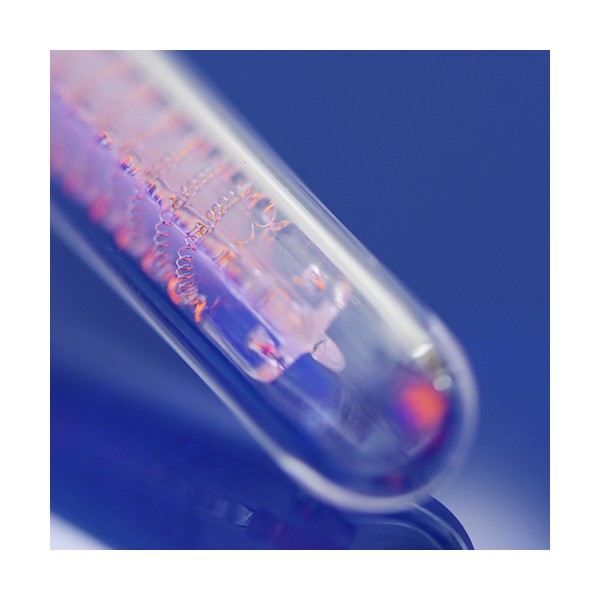

실투(失透)에 강하도록 특수 유리 처리한 석영을 쓰고, 열 사이클과 진동을 겪은 뒤에도 R(TPW) 변화가 작도록 설계했습니다. 다만 석영 SPRT는 충격을 받으면 백금 선이 휠 수 있으므로 손으로 들고 운반하고, 부득이하면 단단한 케이스에 넣으세요.

HTSPRT는 판독기부터 확인

5684는 공칭 R(TPW)가 0.25 Ω이라 1 mA 대신 14.14 mA로 측정하므로, 저저항 범위와 이 전류를 지원하는 브리지가 필요합니다. ITS-90 SPRT 보간은 은 응고점 961.78 °C에서 끝나고 1070 °C는 시스의 사용 상한입니다. 그래서 교정 옵션 1911-6도 0 ~ 962 °C입니다.

고온 뒤에는 어닐링

석영 SPRT는 200 ~ 450 °C 구간에서 산화층이 생겨 R(TPW)가 변하고, 500 °C 이상에서 급랭하면 변화가 30 mK까지 커집니다. 운반 뒤와 고온 사용 뒤에는 9117 어닐링 전기로에서 어닐링하고, 지침이 정한 속도로 500 °C 부근까지 서냉하세요. 어닐링 뒤 R(TPW) 변화가 0.5 mK 상당 이내라면 다시 사용할 수 있습니다.

사양

5681·5683·5684 비교와
공통 사양

항목5681-S5683-S5684-S
온도 범위-200 ~ 670 °C-200 ~ 480 °C0 ~ 1070 °C
공칭 R(TPW) · 측정 전류25.5 Ω · 1 mA25.5 Ω · 1 mA0.25 Ω · 14.14 mA
저항비W(302.9146 K) ≥ 1.11807 · W(234.3156 K) ≤ 0.8442355681과 같음W(302.9146 K) ≥ 1.11807 · W(1234.93 K) ≥ 4.2844
감도0.1 Ω/°C0.1 Ω/°C0.001 Ω/°C
드리프트 (100 h, 표기 온도)0.002 °C 미만 (661 °C), 일반 0.001 °C 미만0.001 °C 미만 (480 °C), 일반 0.0005 °C0.003 °C 미만 (1070 °C), 일반 0.001 °C 미만
센서석영 십자 지지, Pt 0.07 mm석영 십자 지지, Pt 0.07 mm노치 석영 스트립, Pt 0.4 mm
시스석영 7 mm × 520 mm석영 7 mm × 520 mm석영 7 mm × 680 mm
교정 옵션1911-4-7 (-200 ~ 660 °C)1911-4-8 (-200 ~ 420 °C)1911-6 (0 ~ 962 °C)
구성SPRT 25.5 Ω, Maple 휴대용 케이스SPRT 25.5 Ω 초고안정형, Maple 휴대용 케이스SPRT 0.25 Ω, Maple 휴대용 케이스

시리즈 공통 사양

항목사양
시스 소재순수 석영 유리 (마이카 · 세라믹 없음)
선 연결금도금 스페이드 러그와 스트레인 릴리프
시스 내부대류 방지 디스크
유리 밀봉백금과 같은 팽창률
권장 어닐링 장비9117 어닐링 전기로
충전 가스 · 자기가열 · 재현성 · 절연저항해당 없음 (공개 자료 미게재)

활용 분야

석영 SPRT 적용 분야

  • 1차 표준실 — 아르곤 삼중점부터 알루미늄 냉각점까지 교정 기준으로 둡니다.
  • 은 응고점 범위 — 5684로 교정 범위를 은 응고점 부근까지 확장합니다.
  • 전기로 비교 교정 — 5683을 기준으로 안정적인 비교 교정을 수행합니다.
  • 열 사이클 점검 — 고온 사용 뒤 R(TPW) 변화를 측정해 기준 상태를 확인합니다.
  • 연구 측정 — 석영 시스의 장기 안정성이 필요한 측정에 사용합니다.

선택 가이드

교정 범위로 고르는 SPRT 모델

이럴 때권장 모델선택 근거
알루미늄 응고점까지 교정한다면5681-S25.5 Ω 모델 가운데 범위가 가장 넓어 알루미늄 응고점까지 한 대로 다룹니다.
낮은 온도에서 가장 안정한 기준이 필요하다면5683-S초안정형 드리프트 사양이라 480 °C 이하 비교 교정의 기준으로 알맞습니다.
은 응고점 범위까지 교정한다면5684-S0.25 Ω 고온형 HTSPRT라 은 응고점 부근까지 교정 범위를 넓힐 수 있습니다.
충격에 강한 금속 시스가 필요하다면fluke-5699금속 시스 SPRT

구성·옵션

석영 SPRT 품번과 교정 옵션

품번구성 · 옵션
5681-S25.5 Ω SPRT, Maple 휴대용 케이스 포함
5683-S25.5 Ω 초고안정 SPRT, Maple 휴대용 케이스 포함
5684-S0.25 Ω SPRT, Maple 휴대용 케이스 포함
1911-4-75681용 인정 교정, -200 ~ 660 °C (별매)
1911-4-85683용 인정 교정, -200 ~ 420 °C (별매)
1911-65684용 인정 교정, 0 ~ 962 °C (별매)

교정

인정 교정 옵션과
KOLAS 교정 안내

기본 모델에는 교정이 포함되지 않습니다. 인도 시점의 기준값을 확보하려면 모델에 맞는 인정 교정 옵션을 함께 주문하세요. 이후 재교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

관련 제품

석영 SPRT와 함께 검토할 장비

  • 480 °C까지만 사용한다면 5683이 더 안정적이고, 알루미늄 응고점까지 사용한다면 5681을 선택하세요. 5683은 TPW부터 아연점까지의 비교 작업에 맞습니다.

  • 아닙니다. 시스 상한은 1070 °C이지만 ITS-90 SPRT 보간은 은 응고점 961.78 °C까지입니다. 교정 옵션 1911-6도 0 ~ 962 °C이며, 그 위는 복사온도계 영역입니다.

  • 5684가 0.25 Ω 고온형 HTSPRT입니다. 14.14 mA 측정 전류를 지원하는 저저항 브리지가 필요하므로 보유한 판독기를 먼저 확인하세요.

  • 아닙니다. 기본 모델에는 교정이 없으므로 1911-4-7 · 1911-4-8 · 1911-6 인정 교정 옵션을 함께 주문하세요. 국내 교정 경로는 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.

  • 손으로 들고 이동하고, 부득이하면 단단한 케이스에 넣으세요. 가볍게 한 번 두드리기만 해도 R(TPW)가 1 mK 상당 바뀔 수 있으므로 도착한 뒤에는 TPW를 측정하고 어닐링을 시작하세요.
