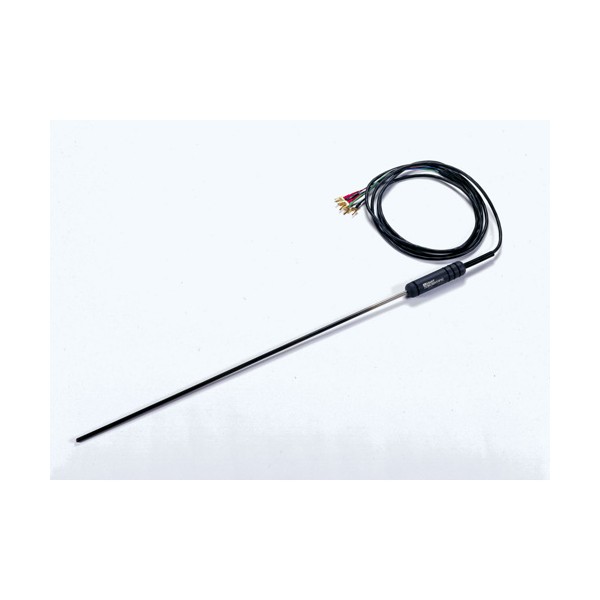

Fluke Calibration 5699 고온 Metal-Sheath SPRT 표준백금저항온도계

Fluke Calibration 5699 고온 Metal-Sheath SPRT 표준백금저항온도계

MODEL
5699
브랜드
FLUKE CALIBRATION

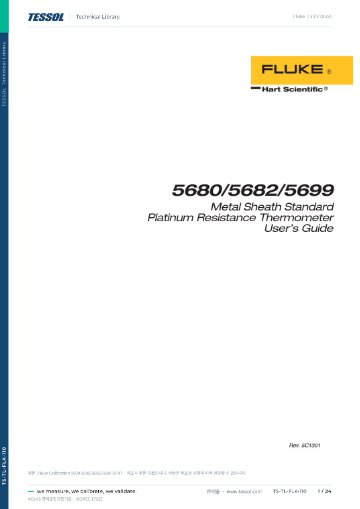

제품 자료
제품문의 구매하기

배스와 전기로를 오가는
충격에 강한 금속 시스 SPRT

Fluke Calibration 5699 금속 시스 SPRT

견적 받기

Fluke Calibration 국내 공식 대리점

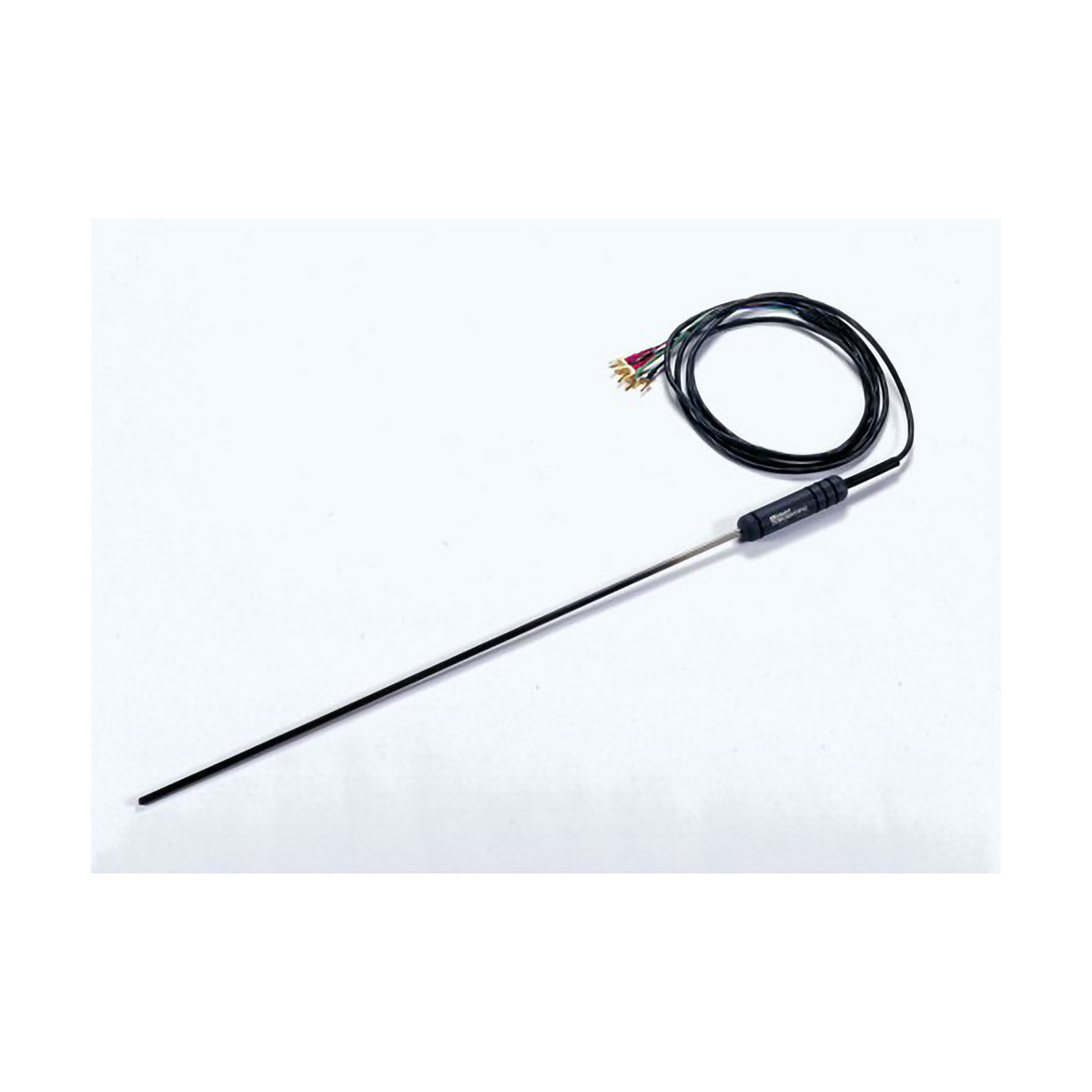

Fluke Calibration 5699는 Inconel 시스 안에 백금 차폐를 둔 25.5 Ω 금속 시스 표준백금저항온도계(Metal-Sheath SPRT)입니다. -200 ~ 661 °C에서 ITS-90 저항비 기준을 만족하며, 배스·드라이웰·전기로를 오가며 하는 비교 교정에 사용합니다.

백금 차폐가 고온 오염을 막고, 지름 5.56 mm 시스라 열 반응이 빠릅니다. 드리프트는 연간 0.008 °C 이하, 일반적으로 0.003 °C 미만입니다. 석영 시스보다 충격에 강해 현장 이동이 잦은 작업에 적합한 이 SPRT는 (주)테솔이 국내에 공식 공급합니다.

-200 ~ 661 °C

사용 범위 (어닐링 665 °C)

25.5 Ω

공칭 R(TPW) ±0.5 Ω

0.008 °C/년 이하

드리프트 (일반 0.003 °C 미만)

5선

센서 4선과 접지선

특징

현장 취급에 강한
5699 금속 시스 SPRT

핵심 특징현장에서 달라지는 점
Inconel 시스 안 백금 차폐고온에서 시스 재료가 센서를 오염시키지 않도록 막아 측정값이 오랫동안 안정적으로 유지됩니다.
센서 4선과 접지선 5선 구조접지선을 판독기 가드 단자에 연결하면 전기 노이즈가 저항 측정에 섞이는 일이 줄어듭니다.
지름 5.56 mm 시스열 반응이 빨라 드라이웰과 배스에서 값이 안정될 때까지 기다리는 시간이 줄어듭니다.
드리프트 0.008 °C/년 이하재교정 주기 사이에 기준 값이 크게 움직이지 않습니다.
금속 시스 내구성배스·드라이웰·전기로 사이를 오가는 비교 교정에서도 파손 위험이 낮습니다.
Maple 휴대용 케이스이동 중 충격에서 프로브를 보호해 줍니다.

취급

R(TPW)로 확인하는
금속 시스 SPRT 상태

SPRT는 가벼운 충격 한 번에도 R(TPW)가 1 mK 상당 바뀔 수 있고, 500 °C 이상에서 급랭하면 변화가 30 mK까지 커집니다. 운반하거나 고온에서 사용한 뒤에는 9117 같은 어닐링 전기로에서 어닐링하고, 5901 셀에서 R(TPW)를 다시 측정하세요. 어닐링 전후 변화가 0.5 mK 상당 이내라면 그대로 사용할 수 있습니다.

석영 대신 금속 시스를 선택하는 이유

석영 시스는 고온 오염에 유리하지만 깨지기 쉽습니다. 5699는 금속 시스 안쪽에 백금 차폐를 두어 오염을 막으면서, 비교 교정을 위한 반복 이동에도 견딥니다. 석영 SPRT가 필요하다면 실무 표준 5698-25나 1차 표준용 5681을 선택하세요.

사양

5699 Inconel 시스와
백금 차폐 상세 사양

항목사양
온도 범위-200 ~ 661 °C (어닐링 665 °C)
공칭 R(TPW) · 측정 전류25.5 Ω (±0.5 Ω) · 1 mA
저항비W(302.9146 K) ≥ 1.11807 · W(234.3156 K) ≤ 0.844235
감도0.1 Ω/°C
드리프트0.008 °C/년 미만 (일반 0.003 °C/년 미만)
반복성 · 재현성1 mK 미만 · ±0.001 °C 이하
자기가열 (TPW, 1 mA)0.001 °C 미만
열 사이클 뒤 R(TPW) 변화0.001 °C 미만
절연저항100 MΩ 초과 (661 °C) · 1000 MΩ 초과 (20 °C)
센서 선 · 리드Pt 0.07 mm · 센서 4선 + 접지선
시스Inconel, 지름 5.56 mm ±0.13 mm, 길이 482 mm
구성 (5699-S)확장범위 금속 시스 SPRT, Maple 휴대용 케이스 포함

활용 분야

5699 금속 시스 SPRT가
쓰이는 교정 현장

  • 금속 블록 전기로 — 고온 구간에서 비교 교정의 기준으로 사용합니다.
  • 항온조와 드라이웰 — 배스에서 기준 SPRT와 나란히 비교 교정합니다.
  • 현장 이동 교정 — 운반이 잦은 기준 점검에 기준 온도계로 사용합니다.
  • 알루미늄 응고점 부근 — 660 °C 범위까지 측정합니다.
  • TPW 확인 루틴 — 5901 셀에서 R(TPW)를 주기적으로 확인합니다.

선택 가이드

시스 재질과 형태로 고르는 SPRT

이럴 때권장 모델선택 근거
충격과 잦은 취급에 강한 SPRT가 필요하다면5699금속 시스라 배스·드라이웰·전기로를 오가는 이동 교정에서도 파손 위험이 낮습니다.
석영 시스 실무 표준 기준기가 필요하다면5698-25석영 시스 실무 표준
1차 표준실용 석영 SPRT가 필요하다면56811차 표준실용
캡슐형으로 극저온까지 측정한다면5686-B유리 캡슐형

구성·옵션

5699 구성과 교정 옵션

품번구성 · 옵션
5699-S금속 시스 SPRT 25.5 Ω, Maple 휴대용 케이스 포함
1911-4-7인정 교정 옵션, -200 ~ 660 °C (별매)

교정

1911-4-7 인정 교정과
KOLAS 범위 확인

기본 모델에는 교정이 포함되지 않습니다. 인정 교정 옵션 1911-4-7을 함께 주문하면 인도 시점의 기준 값을 확보할 수 있습니다. 이후 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
