Fluke Calibration 5686-B 유리 캡슐 SPRT

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5686-B는 지름 5.8 mm, 길이 56 mm의 헬륨 충전 유리 캡슐 SPRT(Capsule SPRT)입니다. 25.5 Ω 백금 센서로 -260 ~ 232 °C(13 K ~ 505 K)를 측정하며, 장척형 SPRT가 들어가지 않는 크라이오스탯과 저온 고정점의 좁은 자리에 사용합니다.

용융 실리카 십자 프레임에 고순도 백금 선을 무응력으로 감아 전 범위 드리프트가 연간 0.005 °C 미만입니다. 헬륨이 센서와 외벽 사이의 열 접촉을 유지해 주므로 13 K 근처에서도 응답합니다. 이 캡슐 SPRT는 (주)테솔이 국내에 공식 공급합니다.

-260 ~ 232 °C

13 K ~ 505 K 범위

25.5 Ω

공칭 R(TPW)

0.005 °C/년 미만

전 범위 드리프트

5.8 × 56 mm

캡슐 지름과 길이

특징

좁은 장착 자리에 맞춘
5686-B 캡슐형 SPRT

핵심 특징현장에서 달라지는 점
지름 5.8 mm, 길이 56 mm장척형이 들어가지 않는 작은 홀더나 비교 블록 구멍에도 장착할 수 있습니다.
13 K 하한극저온 물리 실험의 온도까지 같은 센서 하나로 측정할 수 있습니다.
헬륨 충전극저온에서도 센서와 외벽 사이의 열 접촉이 유지되어 응답이 빨라집니다.
백금 4선 리드 30 mm홀더 배선에 바로 연결할 수 있어 별도 케이블을 만드는 일이 단순해집니다.
석영 십자 프레임 무응력 권선열 사이클을 거친 뒤에도 R(TPW) 변화가 0.001 °C 미만으로 억제됩니다.
재현성 ±0.001 °C 이하저온 고정점을 실현할 때 반복 측정 결과가 서로 잘 맞습니다.

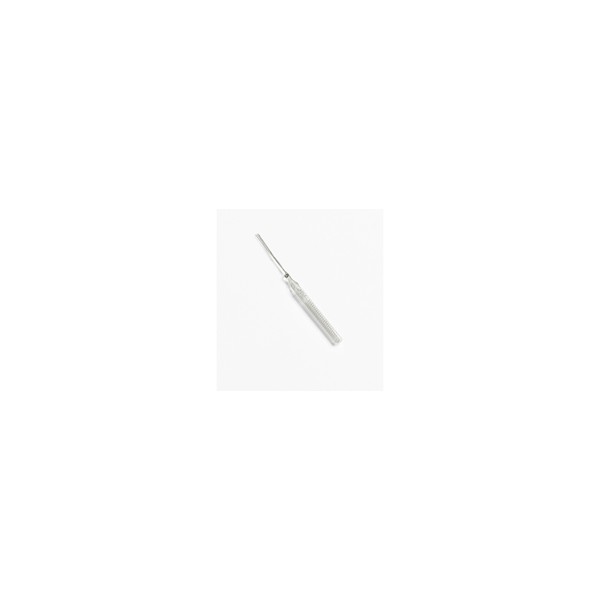

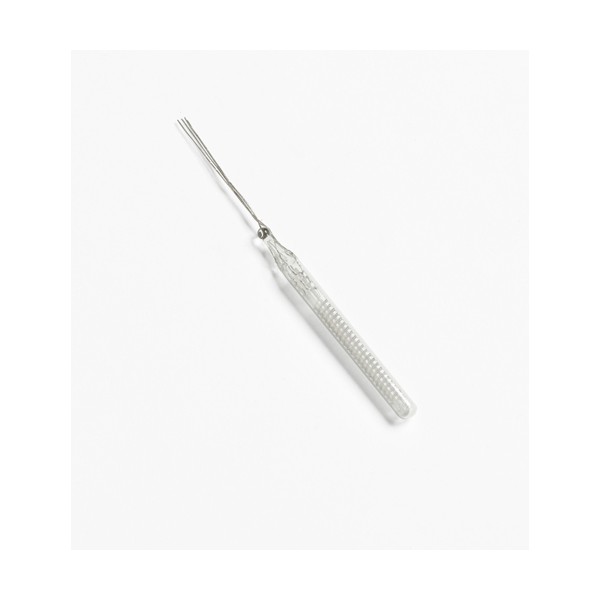

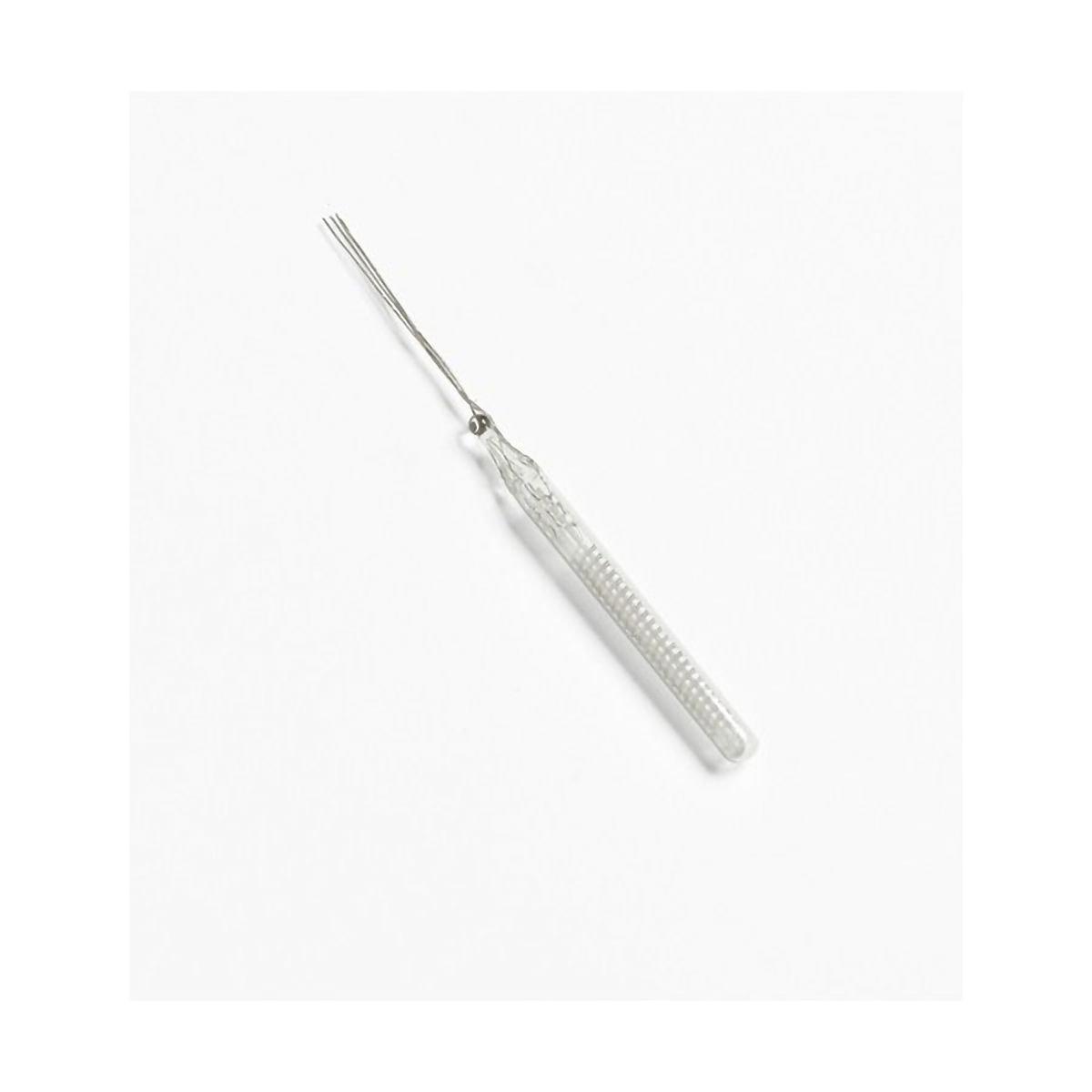

FLUKE CALIBRATION 5686-B - 유리 캡슐 형태의 표준 백금저항온도계 외형
유리 캡슐 형태의 표준 백금저항온도계 외형

용도

장척형 SPRT가 들어가지
않는 자리의 온도 기준

캡슐형 SPRT는 보통 13.8 K에서 30 °C 사이에서 사용하며, 때로 156 °C까지 쓰기도 합니다. 아르곤·수은 삼중점 같은 저온 고정점 실현, 크라이오스탯, 열량계, 장척형 SPRT를 담글 수 없는 작은 비교 블록이 주된 용도입니다. 캡슐 홀더나 크라이오스탯에 장착해야 하며, 열린 배스에 그대로 담그지 않습니다.

헬륨 충전과 열 접촉

극저온에서는 캡슐 안의 가스가 센서와 외벽 사이로 열을 전달합니다. 5686-B는 헬륨을 채워 13 K 근처에서도 열 접촉을 유지합니다. 캡슐형은 액체 헬륨 잔류저항이나 TPW 저항으로 정기 점검하세요.

사양

5686-B 캡슐 SPRT
상세 사양

항목사양
온도 범위-260 ~ 232 °C (13 K ~ 505 K)
공칭 R(TPW)25.5 Ω
저항비W(302.9146 K) ≥ 1.11807 · W(234.3156 K) ≤ 0.844235
드리프트0.005 °C/년 미만 (전 범위)
안정성100 °C 범위에서 일반 0.001 °C
자기가열 (TPW, 1 mA)0.002 °C 미만
재현성±0.001 °C 이하
열 사이클 뒤 R(TPW) 변화0.001 °C 미만
충전 가스헬륨
리드백금 4선, 길이 30 mm
구조용융 실리카(석영) 십자 프레임에 고순도 백금 선을 무응력으로 손감기
크기지름 5.8 mm × 길이 56 mm
구성유리 캡슐 SPRT, Maple 휴대용 케이스 포함

활용 분야

5686-B 캡슐 SPRT가 쓰이는
극저온·저온 기준 측정

  • 극저온 실험 — 13.8 K 부근의 저온 물리 측정에 기준 센서로 사용합니다.
  • 크라이오스탯 — 장척형 SPRT를 넣기 어려운 장치에 장착합니다.
  • 열량계 — 작은 시료 자리의 온도를 측정합니다.
  • 작은 비교 블록 — 구멍이 좁은 블록에도 넣어 비교 기준으로 사용합니다.
  • 저온 고정점 실현 — 아르곤·수은 삼중점 실현에 사용합니다.

선택 가이드

측정 범위와 시스로 고르는 SPRT

이럴 때권장 모델선택 근거
13 K부터 센서 하나로 측정하려면5686-B유리 캡슐형이라 좁은 자리에 장착하고 13 K 근처까지 측정할 수 있습니다.
-200 ~ 670 °C 실무 표준이 필요하다면5698-25석영 시스 실무 표준
-200 ~ 661 °C 금속 시스가 필요하다면5699금속 시스
1차 표준실용 석영 SPRT가 필요하다면56811차 표준실용

구성·옵션

5686-B 구성과 교정 옵션

품번구성 · 옵션
5686-B유리 캡슐 SPRT 25.5 Ω, Maple 휴대용 케이스 포함
1911-4-9인정 교정 옵션, -200 ~ 232 °C (별매)

교정

캡슐 SPRT 교정 옵션과
KOLAS 인정 범위

저온 고정점 교정은 보유 장비와 교정 범위에 따라 달라지므로 필요한 온도점부터 정리해 두세요. (주)테솔이 그 온도점이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
