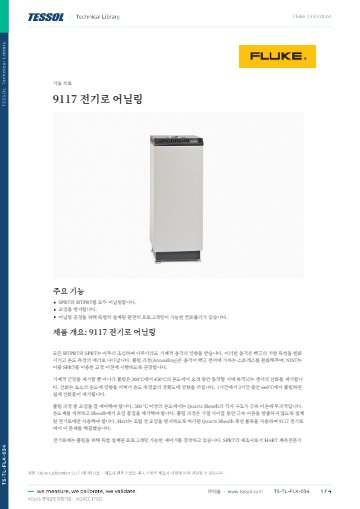

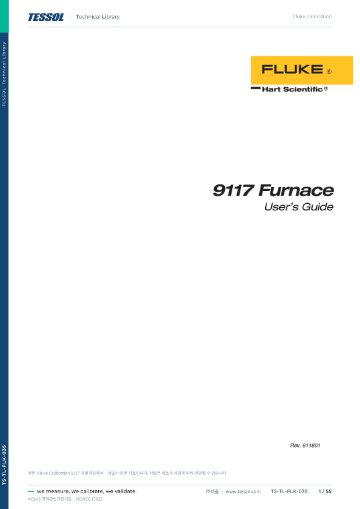

제품 자료
제품문의 구매하기

충격·산화로 변한 SPRT를
되돌리는 어닐링 전기로

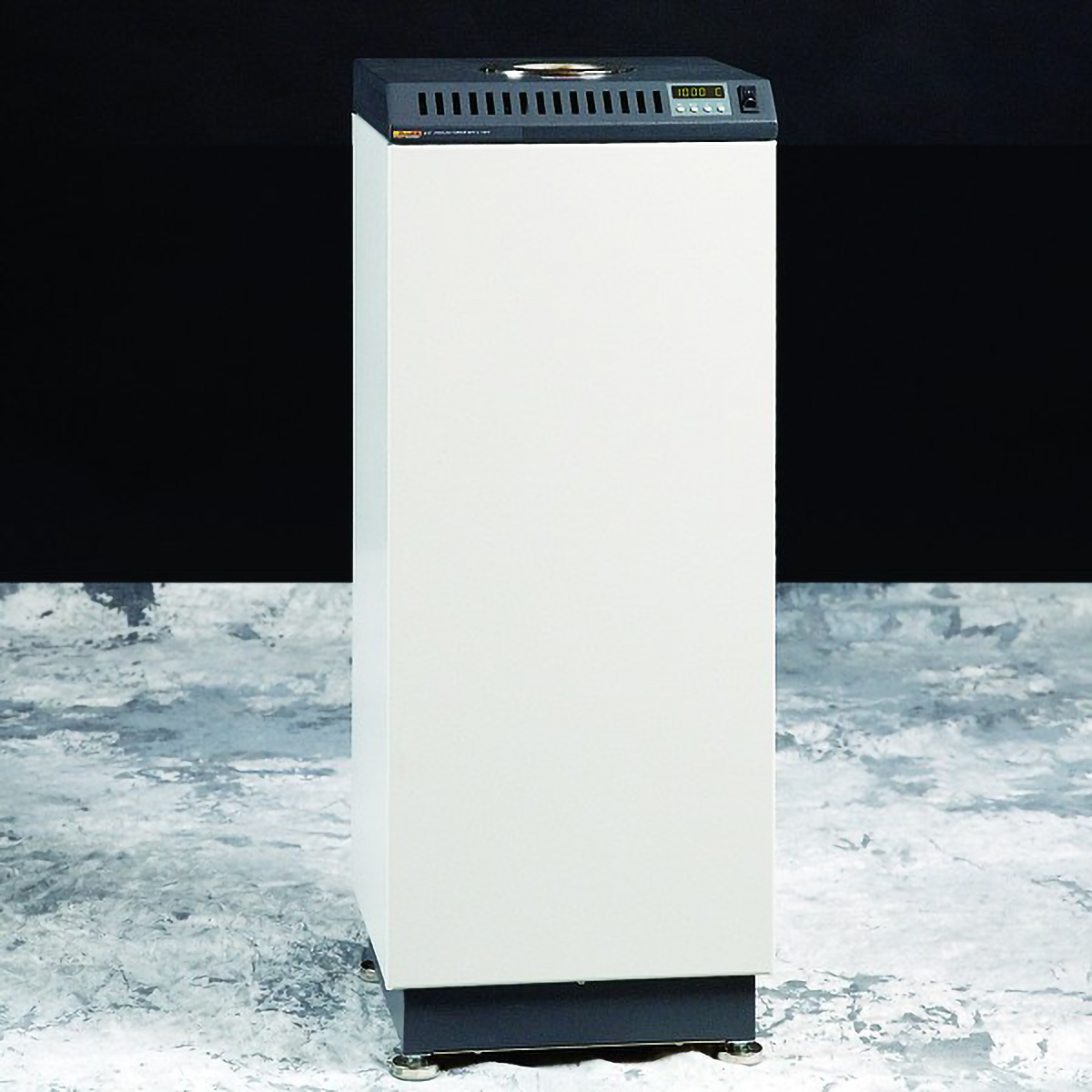

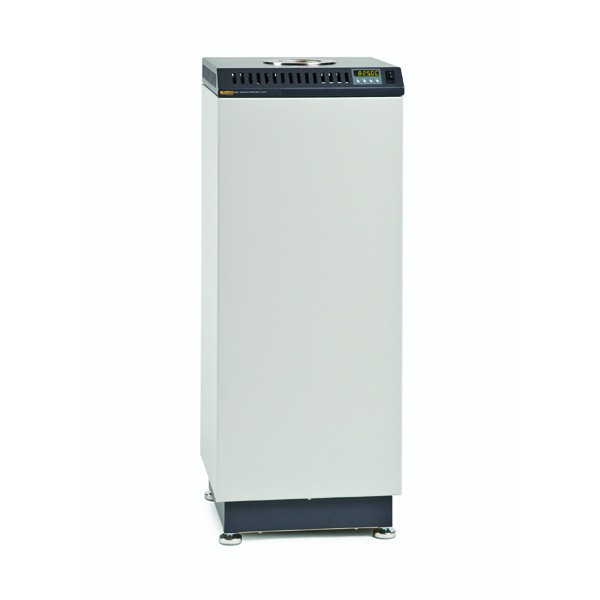

Fluke Calibration 9117 SPRT 어닐링 전기로

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 9117은 300~1100 °C에서 SPRT와 HTSPRT를 어닐링하는 SPRT 어닐링 전기로(Annealing Furnace)입니다. 석영 봉입 그라파이트 블록의 8 mm 웰 5개와 램프·소크 프로그램 제어기를 갖추고, 충격으로 쌓인 변형과 산화를 풀어 R(TPW)를 원래 상태로 되돌립니다.

안정도 ±0.5 °C와 균일도 ±0.5 °C(670 °C, 하단 76 mm)로 SPRT 5자루를 한 번에 처리합니다. 660 °C에서 1~2시간 소크하면 산화물이 쉽게 제거됩니다. 표시 정확도 ±5 °C의 어닐링 전용 장비로, (주)테솔이 국내에 공식 공급합니다.

300 ~ 1100 °C

어닐링 온도 범위

±0.5 °C

전기로 안정도

5웰

8 mm × 430 mm 웰

660 °C

산화물 제거 권장 온도

특징

9117 SPRT 어닐링
전기로의 특징

핵심 특징현장에서 달라지는 점
램프·소크 프로그램승온, 소크, 서냉을 프로그램으로 설정해 밤새 자동으로 어닐링하므로 야간에 작업자가 상주할 필요가 없습니다.
SPRT와 HTSPRT 겸용장척형 SPRT와 고온형 HTSPRT를 같은 전기로에서 처리할 수 있어 어닐링 설비를 한 대로 통합합니다.
산화물 제거 소크1~2시간 소크로 산화층을 분해해 저온 사용 뒤 늘어난 저항을 원래 상태로 되돌립니다.
오염 방지 블록조립 전 오염 방지 처리한 석영 시스 블록이 어닐링 중 금속 이온이 센서로 옮겨 가는 일을 줄입니다.
독립 과열 보호제어기와 별도 회로가 정격 온도 초과를 차단해 고온 소크 중 전기로 손상을 막습니다.
5웰 동시 처리웰 5개에 교정 대기 중인 SPRT를 한 번에 넣어 어닐링 일정을 짧게 유지할 수 있습니다.

어닐링 필요성

SPRT에 어닐링이
필요한 이유

SPRT의 백금 선은 충격과 진동으로 지지대 사이에서 휘어 변형이 쌓이고, 200~450 °C 구간에서는 산화층이 생겨 저항이 변합니다. 가벼운 두드림 한 번에 R(TPW)가 1 mK 상당, 500 °C 이상에서 급랭한 뒤에는 30 mK 상당까지 변하므로, 운반 뒤나 고온 사용 뒤에는 어닐링으로 상태를 되돌리세요.

어닐링 후 R(TPW) 0.5 mK 이내 확인

어닐링이 끝나면 R(TPW)를 다시 측정해 전후 변화가 0.5 mK 상당 이내인지 확인합니다. 이 범위로 돌아오면 SPRT를 다시 사용하고, 벗어나면 같은 절차를 반복하거나 센서 상태를 점검하세요.

램프·소크 운용

램프·소크와
서냉 프로그램

장척형 SPRT는 알루미늄점 근처에서, 고온형 HTSPRT는 약 975 °C에서 몇 시간 소크한 뒤 500 °C 부근까지 천천히 식힙니다. 서냉 속도는 실험실 절차에 맞춰 프로그램하며, 9117은 램프·소크·서냉을 무인으로 진행합니다. 500 °C 이상 어닐링은 금속 이온이 나오지 않는 전기로에서 진행하세요.

웰 구성

웰 5개의
SPRT 수용 조건

웰은 직경 8 mm, 길이 430 mm 5개입니다. 외경 7 mm 석영 시스와 5.56 mm 금속 시스 SPRT가 들어가며, 한 번에 5자루까지 처리할 수 있습니다. 투입 전에 시스 외경과 SPRT 전체 길이가 웰 깊이를 넘지 않는지 점검하세요.

사양

9117 5웰 어닐링 전기로
상세 사양

항목사양
온도 범위300 °C ~ 1100 °C
안정도±0.5 °C
균일도±0.5 °C (670 °C, 하단 76 mm)
웰직경 8 mm × 길이 430 mm, 5개
표시 정확도±5 °C
표시 분해능0.1 °C (1000 °C 미만), 1 °C (1000 °C 이상)
제어기PID, 램프 · 소크 프로그램, 열전대 센서
과열 보호독립 과열 보호 회로
블록석영 봉입 그라파이트 (알루미나 블록 2129 포함)
통신RS-232
전원230 VAC ±10%, 50/60 Hz, 12 A, 2500 W
외형 치수 (H × W × D)863 × 343 × 343 mm
중량28 kg

활용 분야

9117로 SPRT를
어닐링하는 시점

  • 신규 SPRT 입고 후 — 교정 전에 어닐링으로 제작·운송 중 쌓인 변형을 풉니다.
  • 운반·충격 뒤 — 이동 중 진동을 겪은 SPRT의 R(TPW)를 되돌립니다.
  • 200~450 °C 사용 뒤 — 사용 중 생긴 산화층을 소크로 분해합니다.
  • HTSPRT 정기 관리 — 약 975 °C 소크로 고온형 센서의 상태를 정리합니다.

선택 가이드

어닐링과 고정점 실현에
맞는 전기로 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
SPRT나 HTSPRT를 어닐링할 때9117 어닐링 전기로램프·소크 프로그램과 5웰 구성을 갖춘 어닐링 전용 전기로입니다.
은·구리 같은 고정점 셀을 실현할 때Fluke Calibration 9114·9115A·9116A 고정점 전기로표시 정확도가 아니라 셀의 응고점으로 온도를 정하므로 고정점 실현에 맞습니다.
미니 고정점 셀을 실현할 때Fluke Calibration 9260 미니 고정점 셀 전기로미니 고정점 셀 전용으로 구성되어 미니 셀 실현에 맞습니다.

구성·옵션

9117 기본 구성과
예비 블록

코드내용
9117어닐링 전기로 본체, 8 mm 웰 5개, 2129 알루미나 블록 포함
2129예비 알루미나 블록, 5웰 (파트 3623348)
2125-CIEEE-488 인터페이스 (RS-232 대 IEEE-488 변환기), 선택

교정 연계

9117은 교정 온도원이 아니므로, 어닐링한 SPRT의 R(TPW) 점검과 소급 교정은 별도로 진행해야 합니다. 어닐링 후 SPRT 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 온도 범위를 확인해 안내해 드립니다.
