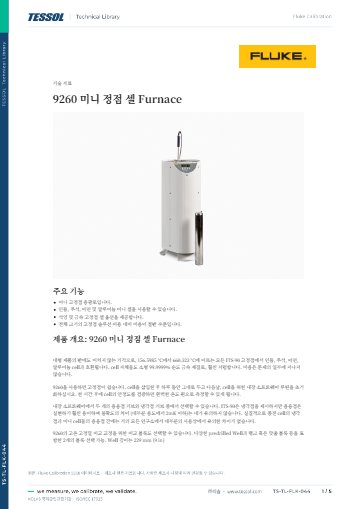

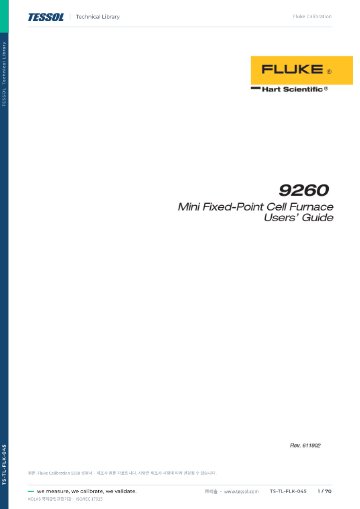

제품 자료
제품문의 구매하기

인듐부터 알루미늄까지
미니 셀로 고정점을 만드는 전기로

Fluke Calibration 9260 미니 고정점 셀 전기로

견적 받기

Fluke Calibration 국내 공식 대리점

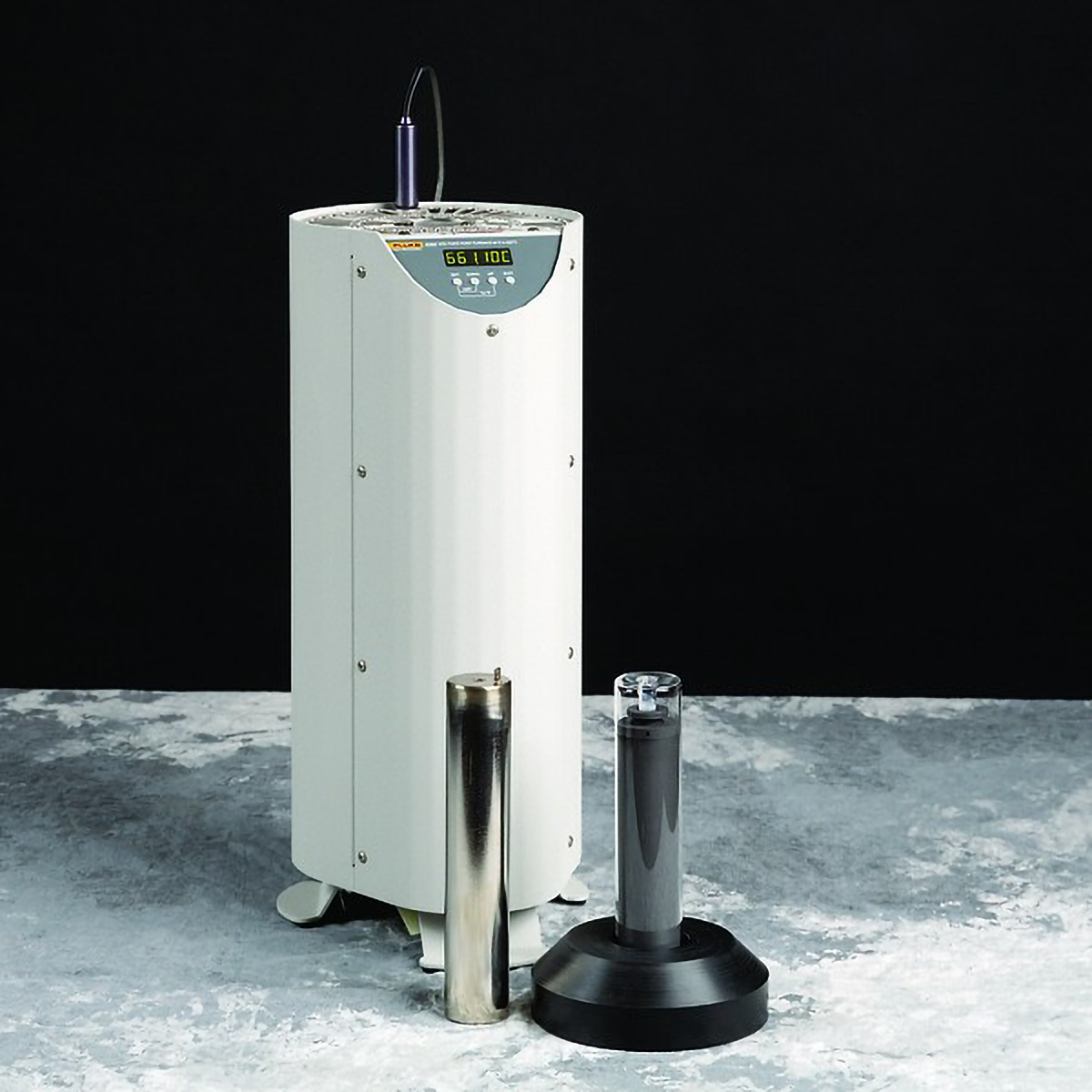

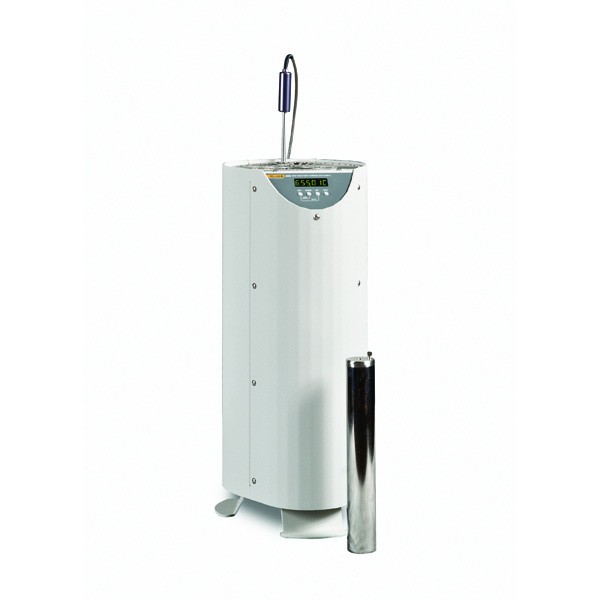

Fluke Calibration 9260은 인듐·주석·아연·알루미늄 미니 고정점 셀의 응고 플래토를 만드는 50 ~ 680 °C 전기로입니다. 석영 셀 5914A ~ 5917A와 금속 케이스 셀 5944 ~ 5947을 사용하며, 인서트를 바꾸면 비교 블록으로도 사용할 수 있습니다.

전체 크기 고정점 설비보다 비용이 절반 수준이고, 489 × 222 × 260 mm 크기라 작은 공간에도 설치할 수 있습니다. 융해 곡선과 냉각 곡선 내장 루틴으로 플래토를 만들며, 이 전기로는 (주)테솔이 국내에 공식 공급합니다.

50 ~ 680 °C

온도 범위

±0.03 / ±0.05 °C

안정도 (300 °C까지 / 그 위)

6 ~ 10 h

플래토 지속 (일반)

229 mm

침지 깊이

특징

9260 미니 고정점 셀
전기로의 특징

핵심 특징현장에서 달라지는 점
미니 셀 네 종인듐 · 주석 · 아연 · 알루미늄 미니 셀을 한 전기로에서 구현합니다.
석영 · 금속 셀 선택석영 셀과 금속 케이스 셀 두 옵션 가운데 용도에 맞게 고를 수 있습니다.
절반 수준 비용전체 크기 고정점 설비보다 비용이 절반 수준이라 도입 부담이 낮습니다.
비교 블록 겸용인서트를 바꾸면 고온 비교 블록으로도 사용할 수 있어 장비 하나로 두 작업을 처리합니다.
자동 루틴융해 곡선과 냉각 곡선 내장 루틴 가운데 하나를 골라 실행하므로 반복 작업이 줄어듭니다.
RS-232와 이중 전원RS-232 통신과 115 VAC · 230 VAC 전원을 지원해 여러 설치 환경에 대응합니다.

사양 구분

전기로 사양과
셀 사양의 구분

표시 정확도의 뜻

표시 정확도는 제어기 표시값과 실제 블록 온도의 차이입니다. 고정점 실현에서는 금속이 응고하는 동안 셀 온도가 ITS-90 값에 고정되므로, 실현되는 온도의 불확도는 셀 사양(k=2)이 정합니다. 전기로 사양과 셀 사양을 섞어 해석하지 마세요.

응고 플래토 실현 절차

응고점 몇 도 위에서 금속을 완전히 녹인 뒤 설정을 응고점 아래로 내려 과냉각시키면, 핵생성이 시작되며 온도가 응고점으로 되올라옵니다. 도가니 벽에 바깥 고체층이 생기면 저온 봉으로 우물 벽에 두 번째 고액 계면을 만드세요. 예열한 SPRT를 넣어 플래토를 측정하고, 침지가 충분한지는 우물 바닥 3 cm 구간에서 정수압 효과를 따라가는지로 확인하세요.

  • 셀을 넣고 하루 그대로 둡니다.
  • 다음 날 내장 루틴을 시작합니다.
  • 한 시간 뒤 셀 안정도를 검증합니다.
  • 내장 루틴에서 융해 곡선과 냉각 곡선을 고릅니다.

사양

9260 전기로 사양과
미니 셀 불확도

항목사양
온도 범위50 ~ 680 °C
안정도±0.03 °C (300 °C까지) · ±0.05 °C (300 °C 초과)
수직 구배상 · 하 존 오프셋으로 조정
표시 정확도 (제어기)±0.2 °C (300 °C까지) · ±0.3 °C (450 °C까지) · ±0.5 °C (680 °C까지)
플래토 지속6 ~ 10시간 (일반)
웰 간 구배 (비교 블록)±0.02 °C
침지 깊이 · 예열 웰229 mm · 2개
가열 · 냉각25 → 680 °C 1.25 h · 680 → 100 °C 10.5 h
호환 셀미니 In · Sn · Zn · Al, 석영 5914A/5915A/5916A/5917A · 금속 케이스 5944/5945/5946/5947
통신 · 전원RS-232 · 115 VAC 60 Hz 11 A 또는 230 VAC 50 Hz 6 A, 1200 W
크기 · 무게489 × 222 × 260 mm (H × W × D) · 20.5 kg (블록 포함)
주위 온도5 ~ 45 °C
분해능 · 표시 단위0.01 °C · °C / °F 전환
안정화 시간공칭 15분
파손 보호센서 번아웃 · 단락 보호, 과온도 차단
비교 블록 (선택)다중 홀 블록 2종 · 블랭크 · 맞춤 블록

셀 불확도 (셀 사양, k=2)

항목사양
석영 미니 셀간이 실현 2.0 ~ 10.0 mK
금속 케이스 미니 셀간이 실현 1.4 ~ 4.0 mK
출처미니 고정점 셀 자료 값 (9260 전기로 사양이 아님)

활용 분야

9260 미니 셀 전기로가
쓰이는 교정 작업

  • SPRT 고정점 교정 — 인듐부터 알루미늄까지 미니 셀로 플래토를 만듭니다.
  • 비교 교정 — 3160 인서트를 넣어 비교 블록으로 사용합니다.
  • 교정 실험실 점검 — 셀 기준점으로 SPRT의 저항비를 확인합니다.
  • 온도계 비교 — 여러 구경의 온도계를 비교 블록에서 비교 교정합니다.
  • 소형 설비 설치 — 크기가 작아 좁은 공간에도 설치할 수 있습니다.

선택 가이드

실현할 고정점에 맞는 전기로 선택

이럴 때권장 구성선택 근거
In · Sn · Zn · Al 응고점을 작은 셀로 실현할 때9260 + 미니 셀석영 5914A ~ 5917A 또는 금속 5944 ~ 5947 미니 셀을 넣어 네 고정점을 한 대로 실현합니다.
풀사이즈 셀이 필요할 때9114 · 9115A · 9116A풀사이즈 5904 ~ 5909 셀은 풀사이즈 고정점 전기로에서 실현합니다.
은 · 구리 고정점이 필요할 때9115A · 9116A풀사이즈 셀 전용

구성·옵션

9260 인서트와 부속

품번설명
2940-9260미니 셀 지지 용기
2942-9260스테인리스 미니 셀 지지 용기
3160-1비교 인서트, 블랭크
3160-2비교 인서트, 6.35 mm 구멍 7개
3160-3비교 인서트, 3.2 · 4.76 · 6.35 · 9 · 9.5 mm 구멍 각 2개
1904-In인증 셀 상호 비교, 인듐
1904-Sn인증 셀 상호 비교, 주석

교정

인증 셀 상호 비교와
KOLAS 교정 범위

1904-In · 1904-Sn 인증 셀 상호 비교 옵션으로 보유 셀의 상태를 점검할 수 있습니다. SPRT의 고정점 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 필요한 고정점을 확인해 안내해 드립니다.
