얼음 배스 없이 물의 삼중점을⁣ 실현하는 미니 셀 유지장치

Fluke Calibration 9210 미니 삼중점 셀 유지장치⁣ 실현 고정점 : 물의 삼중점 0.01 °C⁣ 시스템 불확도 : ±0.0005 °C (미니 TPW 시스템)⁣ 유지 모드 불확도 : ±0.005 °C

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration 9210은 5901B-G 미니 셀을 자동으로 과냉각해 물의 삼중점 0.01 °C를 실현·유지하는 미니 삼중점 유지장치(Mini TPW Maintenance Apparatus)입니다. 시스템 불확도 ±0.0005 °C에 -10~125 °C 비교 블록 기능까지 갖춰 SPRT·PRT의 R(TPW) 점검에 사용합니다.

freeze 모드로 셀을 과냉각한 뒤 흔들 시점을 알림으로 알려 주므로, 얼음 배스와 풀사이즈 셀 없이도 플래토를 6~10시간 확보할 수 있습니다. 이어서 유지 모드가 하루 동안 삼중점을 ±0.005 °C로 유지합니다. 이 유지장치는 (주)테솔이 국내에 공식 공급합니다.

0.01 °C

물의 삼중점, 5901B-G 셀 사용

±0.0005 °C

미니 TPW 시스템 불확도

6 ~ 10 h

플래토 지속 시간 (일반)

-10 ~ 125 °C

비교 블록 모드 온도 범위

특징

9210 미니 삼중점⁣ 유지장치의 특징

핵심 특징현장에서 달라지는 점
freeze 모드 자동 과냉각셀을 과냉각 상태까지 내리는 과정이 자동으로 진행되어 실현 절차마다 달라지던 작업자 편차를 줄입니다.
알림 후 흔들기 한 번알림이 울리면 셀을 꺼내 흔드는 동작 하나로 핵생성이 시작되므로, 작업자 숙련도에 덜 의존해 삼중점을 실현할 수 있습니다.
플래토 6~10시간하루 작업 안에 R(TPW)를 확인할 수 있어 드리프트 점검을 일과에 넣을 수 있습니다.
유지 모드셀을 다시 넣으면 남은 하루 동안 삼중점을 유지하므로 오전과 오후 측정값을 같은 기준에서 비교할 수 있습니다.
비교 블록 겸용3110 인서트를 장착하면 소형 비교 교정에도 활용할 수 있어 장비 한 대로 두 용도를 처리합니다.
이중 파손 보호제어 프로브 기반 소프트웨어 차단기와 독립 열전대 회로 차단기가 과열로 인한 셀 파손을 막습니다.

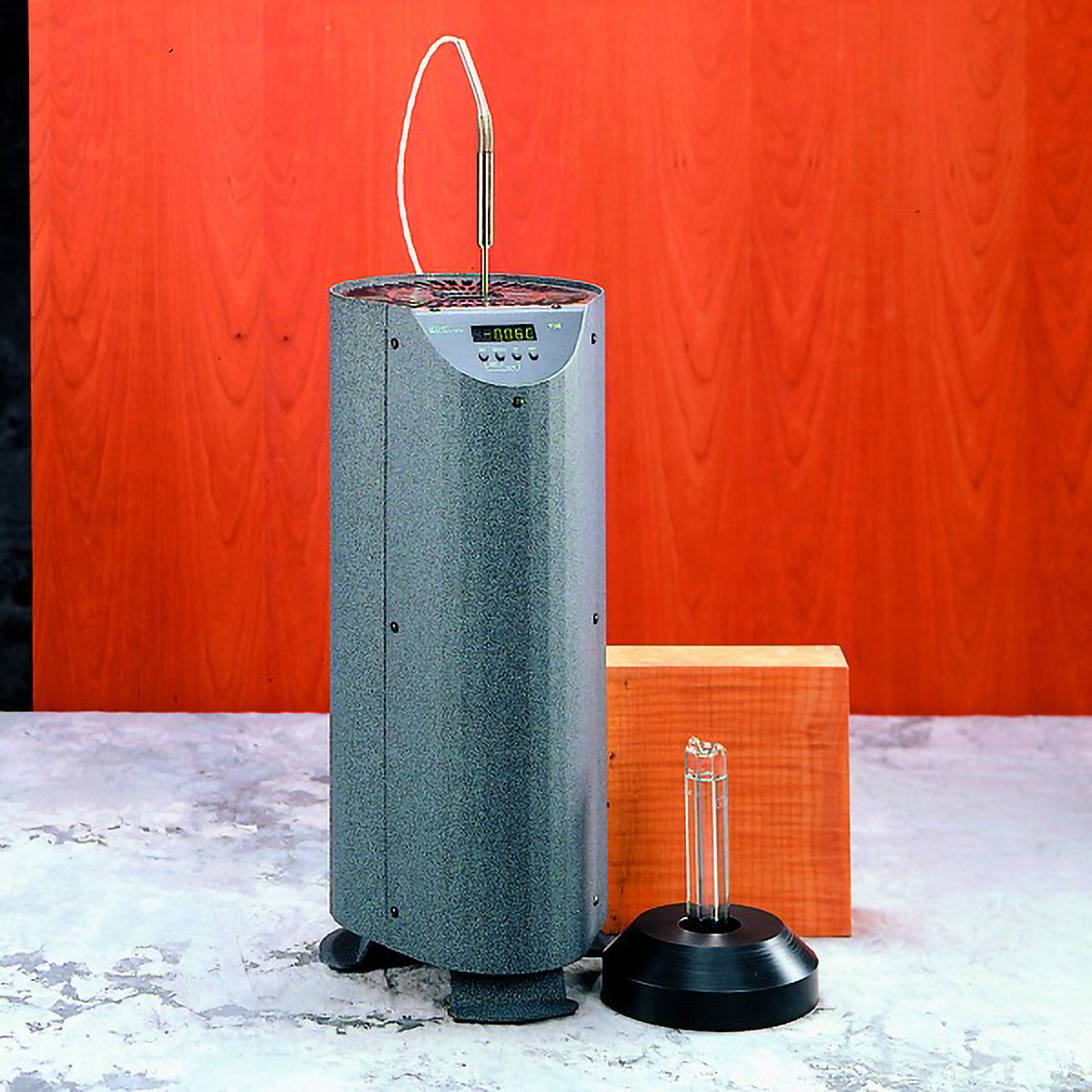

FLUKE CALIBRATION 9210 - 유지관리장치 본체와 셀 받침대
유지관리장치 본체와 셀 받침대

실현 절차

삼중점 셀 실현과⁣ 유지 순서

물의 삼중점 셀은 웰 벽에 얼음 맨틀을 만들어 형성합니다. 9210의 freeze 모드가 5901B-G를 과냉각하고 소리로 알리면, 셀을 꺼내 흔들어 핵생성을 시작합니다. 측정 직전에는 상온 유리봉을 잠깐 넣어 두 번째 얼음·물 계면을 만들며, 이 절차는 풀사이즈 셀과 같습니다.

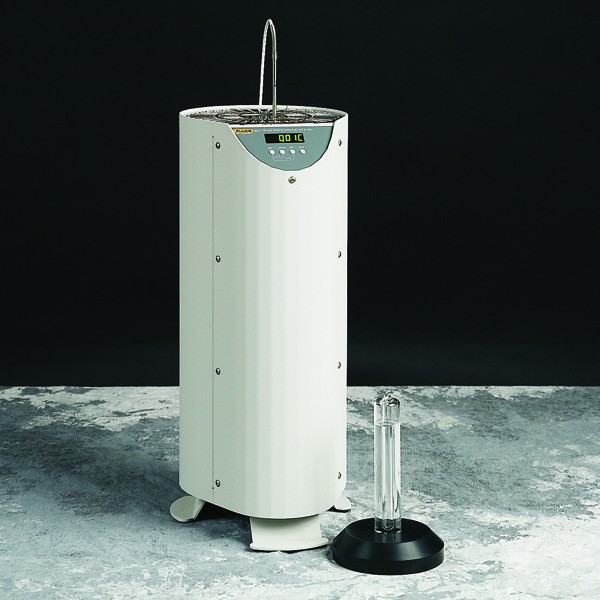

Fluke Calibration 9210 미니 삼중점(물) Maintenance Apparatus 제품 사진

플래토 형성 후 측정과 유지

플래토가 형성된 뒤에는 SPRT를 셀 웰에 삽입해 R(TPW)를 읽습니다. 플래토가 끝나면 셀을 다시 넣어 유지 모드로 돌리고, 실현을 처음부터 반복하는 일 없이 남은 하루 동안 삼중점을 유지합니다.

비교 블록 모드

3110 인서트와⁣ 비교 블록 운용

3110 인서트를 장착하면 비교 블록이 됩니다. 3110-2(1.6 mm 구멍 포함 A형), 3110-3(4.76 mm 구멍 2개)처럼 프로브 지름에 맞는 인서트를 고르고, 웰 간 구배 ±0.02 °C와 안정도 ±0.02 °C는 이 비교 블록 모드의 값으로 읽으세요. 삼중점 실현 불확도는 셀 사양이 따로 정하므로 두 값을 혼용하지 마세요.

불확도 해석

시스템·셀·블록⁣ 사양 구분

±0.0005 °C는 미니 TPW 시스템 값이고 5901B-G 셀 단독은 0.0002 °C 미만(k=2)입니다. 풀사이즈 5901의 0.0001 °C 미만(k=2)은 이 시스템에 적용되지 않습니다. 물의 삼중점 0.01 °C는 빙점 0 °C와 다른 점이므로 R(TPW)와 얼음점 측정값을 구분해 기록하세요.

사양

9210 삼중점 유지와⁣ 비교 블록 상세 사양

항목사양
실현 고정점물의 삼중점 0.01 °C (5901B-G 미니 셀, 별매 필수)
시스템 불확도±0.0005 °C (미니 TPW 시스템)
5901B-G 셀 불확도 (k=2)0.0002 °C 미만 (셀 단독)
유지 모드 불확도±0.005 °C (0.01 °C, 하루)
플래토 지속6 ~ 10시간 (일반)
블록 온도 범위-10 °C ~ 125 °C
안정도±0.02 °C
수직 구배±0.05 °C (0 °C, 100 mm 구간)
웰 간 구배±0.02 °C (비교 블록)
표시 정확도±0.25 °C
분해능 · 표시 단위0.01 °C (프로그램 모드 0.001 °C) · °C / °F 전환
안정화 시간공칭 15분
침지 깊이 (비교 블록)171 mm
프리히트 웰3개 (3.18 mm · 6.35 mm · 7.01 mm 프로브용)
가열 · 냉각상온 → 100 °C 45분 · 상온 → -5 °C 25분
파손 보호제어 프로브 기반 소프트웨어 차단기(조정 가능) · 독립 열전대 회로 차단기
통신RS-232
전원115 VAC ±10%, 60 Hz, 1.5 A 또는 230 VAC ±10%, 50 Hz, 0.75 A, 170 W
주위 온도5 °C ~ 45 °C
외형 치수 (H × W × D)489 × 222 × 260 mm
중량7 kg (블록 포함)
비교 블록 (선택)다중 홀 블록 3종 · 블랭크 · 맞춤 블록, 깊이 178 mm

활용 분야

9210으로 삼중점을⁣ 점검하는 실험실

  • SPRT 일상 점검 — 물의 삼중점에서 R(TPW)를 매일 확인해 드리프트를 조기에 발견합니다.
  • 기준 온도계 관리 — 기준 PRT의 삼중점 값을 주기적으로 기록해 교정 주기 사이의 변동 이력을 쌓습니다.
  • 소형 비교 교정 — 3110 인서트로 소형 PRT 비교 교정을 병행합니다.
  • 소형 실험실 삼중점 운용 — 풀사이즈 셀과 대형 듀어를 둘 수 없는 공간에서 삼중점을 운용합니다.

선택 가이드

요구 불확도와 용도에 맞는⁣ 삼중점 장비 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
삼중점 값을 매일 빠르게 확인할 때9210과 5901B-G 미니 셀자동 과냉각과 6~10시간 플래토로 하루 작업에 맞춥니다.
풀사이즈 수준의 낮은 불확도가 필요할 때Fluke Calibration 5901 물의 삼중점 셀5901A/C/D의 불확도가 더 낮습니다.
비교 교정까지 한 장비로 하고 싶을 때9210 비교 블록 모드3110 인서트를 장착하면 비교 교정까지 한 장비로 겸할 수 있습니다.
0 °C 빙점 실현이 목적일 때별도 빙점 장치9210은 삼중점 유지장치이며 빙점 장치가 아니므로 별도 빙점 장치가 필요합니다.

구성·옵션

9210 필수 셀과⁣ 인서트 구성

코드내용
9210미니 TPW 유지장치 본체 (TPW 5901B-G 유지장치)
5901B-G미니 물의 삼중점 셀, 별매 필수, 셀 단독 0.0002 °C 미만(k=2)
3110-1비교 인서트, 블랭크
3110-2비교 인서트 A, 1.6 mm 구멍 포함 (1.6 · 3.2 · 4.76 · 6.35 · 9.5 · 12.7 mm)
3110-3비교 인서트 B, 4.76 · 6.35 · 9.5 mm 구멍 각 2개
3110-4비교 인서트 C, 6.35 mm 구멍 6개
1904-TPW인증 셀 상호 비교

교정 연계

삼중점 유지장치로 점검한 기준 온도계도 주기적인 소급 교정이 필요합니다. 기준 온도계의 소급 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
