작은 전기로에서 응고점을
구현하는 미니 고정점 셀

Fluke Calibration 미니 고정점 셀 5914A ~ 5919A · 5944 ~ 5947

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 미니 고정점 셀은 풀사이즈 셀과 같은 재료와 공정으로 만든 소형 ITS-90 금속 고정점 셀(Mini Fixed-Point Cell)입니다. 인듐 156.5985 °C부터 구리 1084.62 °C까지 작은 전기로에서 응고점을 구현합니다.

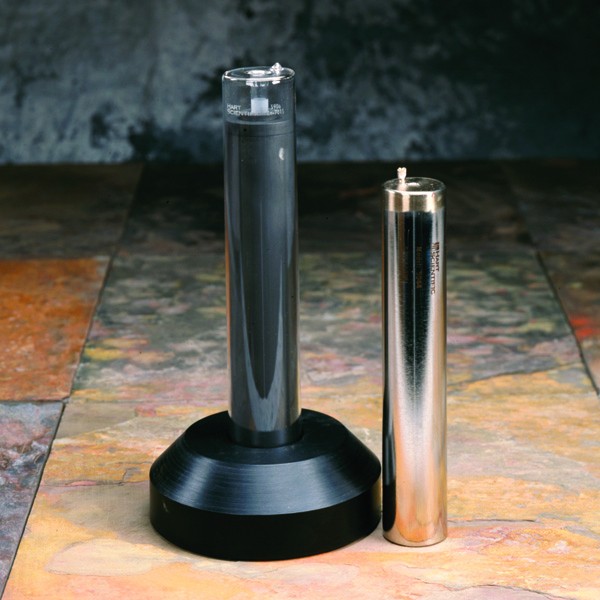

석영 셀 5914A~5919A는 인듐부터 구리까지 여섯 점을, 금속 케이스 셀 5944~5947은 인듐부터 알루미늄까지 네 점을 맡습니다. 금속 케이스 셀은 침지가 156 mm로 깊어 셀 단독 불확도가 0.7~2.0 mK까지 낮아집니다. 이 셀은 (주)테솔이 국내에 공식 공급합니다.

5분

셀 한 점 실현 시간

6 ~ 10시간

9260 플래토 측정

0.7 mK

금속 케이스 인듐 셀 단독

7.8 mm

금속 케이스 셀 내경

특징

작아도 풀사이즈와
같은 재료와 공정

핵심 특징현장에서 달라지는 점
같은 재료, 같은 공정풀사이즈 셀과 같은 재질과 절차로 만들어 소형이어도 고정점 값의 근거가 같습니다.

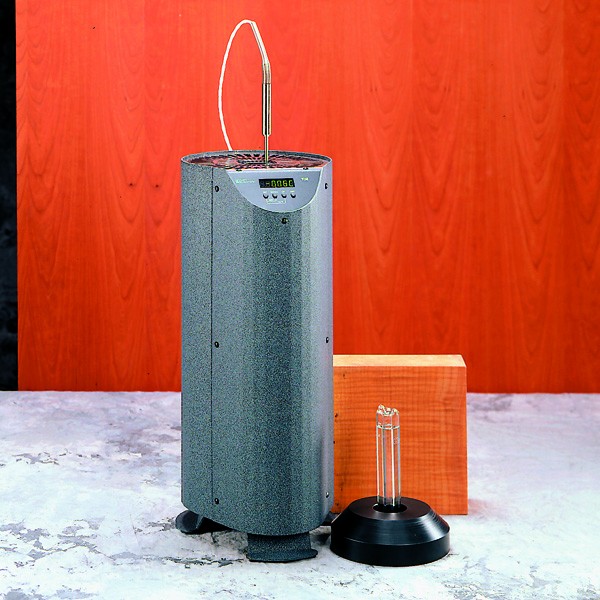

자동 실현과 유지9210과 9260이 실현과 유지를 자동으로 처리해 작업자 편차와 대기 시간을 줄입니다.
9인치 이상 프로브석영 셀에는 9인치 이상의 프로브가 들어가므로 SPRT와 PRT를 그대로 삽입할 수 있습니다.

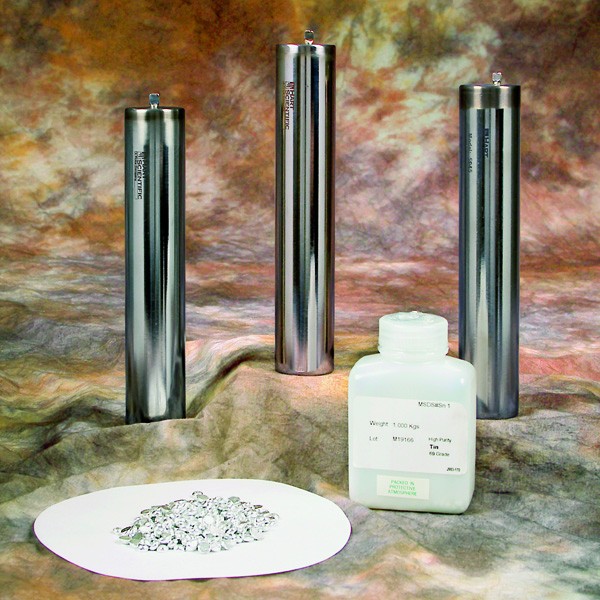

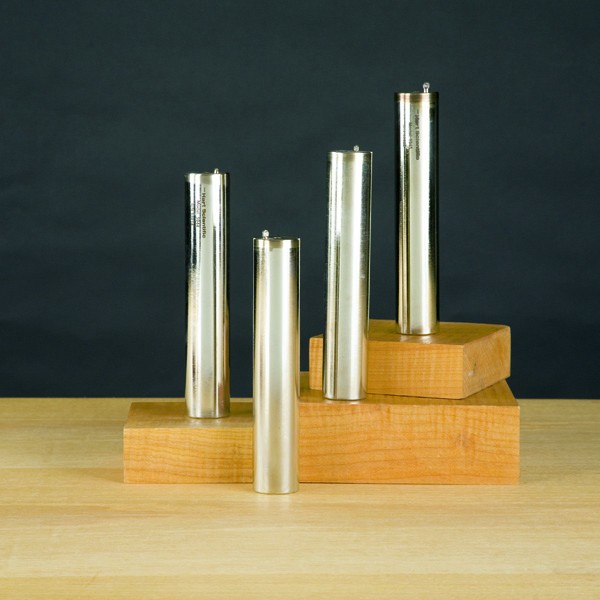

스테인리스 케이스금속 케이스 셀은 파손 걱정이 적어 이동과 보관 부담이 작습니다.
깊은 침지금속 케이스 셀은 침지가 깊어 석영 셀보다 낮은 불확도가 제시됩니다.
비교 장착 블록3160 비교 블록을 더하면 같은 셀 구성으로 SPRT 비교 교정 설비를 꾸릴 수 있습니다.
RTD · PRT 교정RTD와 PRT의 고정밀 교정, SPRT 정확도 확인에 적합합니다.
침지 깊이 기준침지 깊이를 중앙 웰 바닥에서 순금속 윗면까지로 정의해 모델 간 비교 기준이 같습니다.

실현 방법

9260 전기로로
네 점 구현

9260 한 대로 네 점을 구현

인듐·주석·아연·알루미늄 미니 셀은 9260 전기로에서 구현합니다. 셀 지지 용기 2940-9260(스테인리스 셀은 2942-9260)에 셀을 넣으면 플래토 측정에 6~10시간이 걸립니다. 전기로 표시 정확도 ±0.2~0.5 °C는 제어기 값이며, 구현한 온도의 불확도는 셀 사양으로 정해집니다.

불확도 해석

셀 단독과 간이 실현,
두 가지 불확도

불확도 두 값을 구분해 읽기

셀 단독은 응고 플래토와 얼음 맨틀 같은 전통적인 방법으로 구현·유지했을 때의 확장불확도(k=2)이고, 간이 실현은 융해점이나 슬러시 얼음 같은 실무 방법으로 구현해 9210·9260으로 유지했을 때의 확장불확도(k=2)입니다. 두 값은 조건이 달라 한 숫자로 합치지 않으며, 은·구리 셀은 셀 단독 값만 있습니다.

사양

미니 셀 모델별
사양 비교

코드고정점ITS-90 값셀 단독 / 간이 실현 (k=2)외경 / 내경높이 / 침지
5901B-G물의 삼중점0.01 °C0.2 / 0.5 mK30 / 8 mm170 / 117 mm
5914A인듐 (석영)156.5985 °C1.0 / 2.0 mK43 / 8 mm214 / 140 mm
5915A주석 (석영)231.928 °C1.4 / 3.0 mK43 / 8 mm214 / 140 mm
5916A아연 (석영)419.527 °C1.6 / 4.0 mK43 / 8 mm214 / 140 mm
5917A알루미늄 (석영)660.323 °C4.0 / 10.0 mK43 / 8 mm214 / 140 mm
5918A은 (석영)961.78 °C7.0 mK / 해당 없음43 / 8 mm214 / 140 mm
5919A구리 (석영)1084.62 °C15.0 mK / 해당 없음43 / 8 mm214 / 140 mm
5944인듐 (금속 케이스)156.5985 °C0.7 / 1.4 mK41.3 / 7.8 mm222 / 156 mm
5945주석 (금속 케이스)231.928 °C0.8 / 1.6 mK41.3 / 7.8 mm222 / 156 mm
5946아연 (금속 케이스)419.527 °C1.0 / 2.0 mK41.3 / 7.8 mm222 / 156 mm
5947알루미늄 (금속 케이스)660.323 °C2.0 / 4.0 mK41.3 / 7.8 mm222 / 156 mm

시리즈 공통 사양

항목사양
사용 범위물의 삼중점 0.01 °C ~ 구리 응고점 1084.62 °C
석영 셀5914A ~ 5919A · 소형 석영 · 인듐 · 주석 · 아연 · 알루미늄 · 은 · 구리
금속 케이스 셀5944 ~ 5947 · 스테인리스 케이스 · 인듐 · 주석 · 아연 · 알루미늄
침지 깊이 정의중앙 웰 바닥에서 순금속 윗면까지의 거리
셀 단독 불확도 조건전통적 방법(응고 플래토, 얼음 맨틀)으로 실현·유지한 확장불확도 (k=2)
간이 실현 불확도 조건융해점이나 슬러시 얼음 같은 실무 방법으로 실현하고 9210·9260 유지장치로 유지한 확장불확도 (k=2)
9260 전기로 사용 범위50 ~ 680 °C (인듐 · 주석 · 아연 · 알루미늄 셀)
9260 표시 정확도 (제어기 값)±0.2 ~ 0.5 °C
플래토 측정 시간 (9260)6 ~ 10시간
석영 셀 프로브9인치 이상
3160-1비교 장착 블록, 블랭크
3160-2비교 장착 블록, 6.35 mm 구멍 7개
3160-3비교 장착 블록, 3.2 · 4.76 · 6.35 · 9 · 9.5 mm 구멍 각 2개

활용 분야

소형 고정점이
필요한 현장

  • 소형 고정점 실현 — 작은 전기로로 ITS-90 고정점을 구현하는 실험실의 기준으로 활용합니다.
  • RTD·PRT 교정 — 고정밀 교정의 기준 온도로 사용합니다.
  • SPRT 정확도 점검 — 삼중점과 응고점 값으로 SPRT 상태를 확인합니다.
  • 9260 연계 — 인듐·주석·아연·알루미늄 셀을 9260 전기로에서 구현합니다.
  • 비교 교정 — 3160 비교 블록으로 SPRT 비교 교정 설비를 구성합니다.

선택 가이드

고정점과 케이스에 맞는
미니 셀 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유

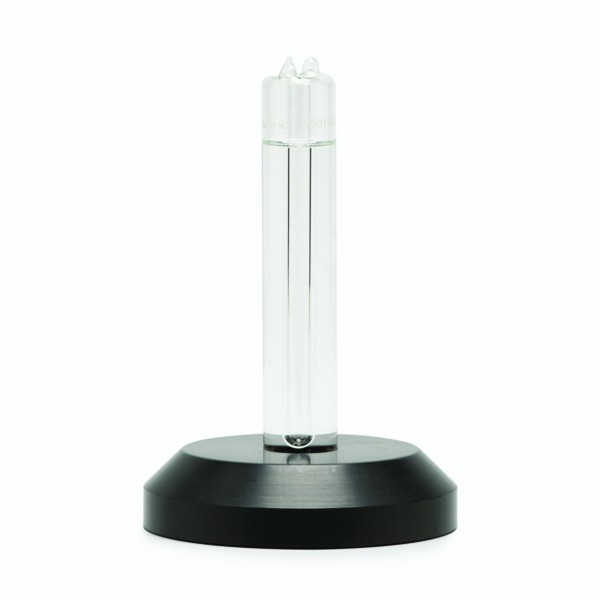

물의 삼중점이 필요할 때5901B-G9210 유지장치와 함께 사용하는 미니 삼중점 셀입니다.
은·구리 점까지 필요할 때5918A · 5919A은·구리 점은 석영 셀에만 있으므로 이 두 모델을 선택합니다.
깨지지 않는 케이스가 필요할 때5944 ~ 5947스테인리스 금속 케이스라 운반이 쉽고, 침지가 깊어 불확도도 낮게 제시됩니다.
9260으로 네 점을 구현할 때5914A ~ 5917A · 5944 ~ 5947인듐·주석·아연·알루미늄 셀이 9260 전기로와 짝을 이뤄 네 점을 한 대로 구현합니다.

구성·옵션

셀과 용기,
비교 블록 품번

코드내용파트 번호
5901B-G물의 삼중점 셀, 소형 유리 셸2507482
5914A소형 석영 인듐 셀1656584
5915A소형 석영 주석 셀1656600
5916A소형 석영 아연 셀1656621
5917A소형 석영 알루미늄 셀1656642
5918A소형 석영 은 셀1656663
5919A소형 석영 구리 셀1656688
5944소형 금속 케이스 인듐 셀2086009
5945소형 금속 케이스 주석 셀2086011
5946소형 금속 케이스 아연 셀2086027
5947소형 금속 케이스 알루미늄 셀2800051
2940-92609260용 미니 셀 수납 용기1650972
2942-92609260용 스테인리스 미니 셀 용기2100260
1904-In인증 셀 상호 비교, 인듐3795820
1904-Sn인증 셀 상호 비교, 주석3795835
1904-Zn인증 셀 상호 비교, 아연3795858
1904-Al인증 셀 상호 비교, 알루미늄3795781
1904-Ag인증 셀 상호 비교, 은3795770

셀은 단품이며 전기로와 유지장치는 따로 주문합니다. 실현 장치로는 9260 미니 셀 전기로와 9210 유지장치가 있고, 비교 블록은 3160-1 ~ 3160-3 가운데 고르면 됩니다.

교정 연계

미니 셀로 구현한 고정점을 기준으로 교정한 SPRT와 RTD는 정해진 주기로 소급 상태를 점검해야 합니다. SPRT·RTD 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 온도 범위를 확인해 안내해 드립니다.
