모든 SPRT 교정이 시작되는
0.01 °C 물의 삼중점 셀

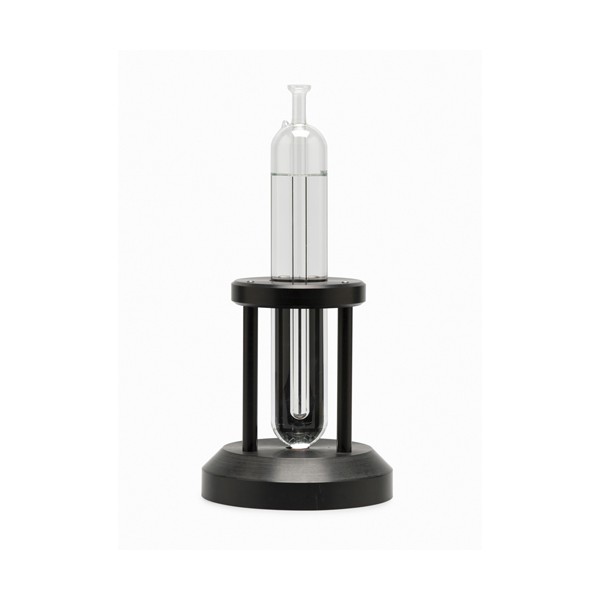

Fluke Calibration 5901 물의 삼중점 셀

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5901은 ITS-90 정의 고정점인 물의 삼중점(0.01 °C, 273.16 K)을 실현하는 TPW 셀입니다. 유리(-G)·석영(-Q) 재질과 4가지 크기로 구성되며, SPRT 저항비 W(T90)의 분모인 R(TPW)를 확장불확도 0.0001 °C 미만(k=2)으로 측정합니다.

5901A·C·D의 재현성은 0.00002 °C입니다. 셀의 물은 반복 증류한 해수를 VSMOW 동위원소 조성에 맞춰 준비하므로 조성 편차의 영향이 ±7 µK 이내로 제한됩니다. 모든 SPRT 교정은 TPW 측정에서 시작하므로 SPRT를 보유한 실험실의 기본 장비이며, 이 셀은 (주)테솔이 국내에 공식 공급합니다.

273.16 K

물의 삼중점 온도

0.0001 °C 미만

확장불확도 (k=2, 5901A·C·D)

0.00002 °C

재현성 (5901A·C·D)

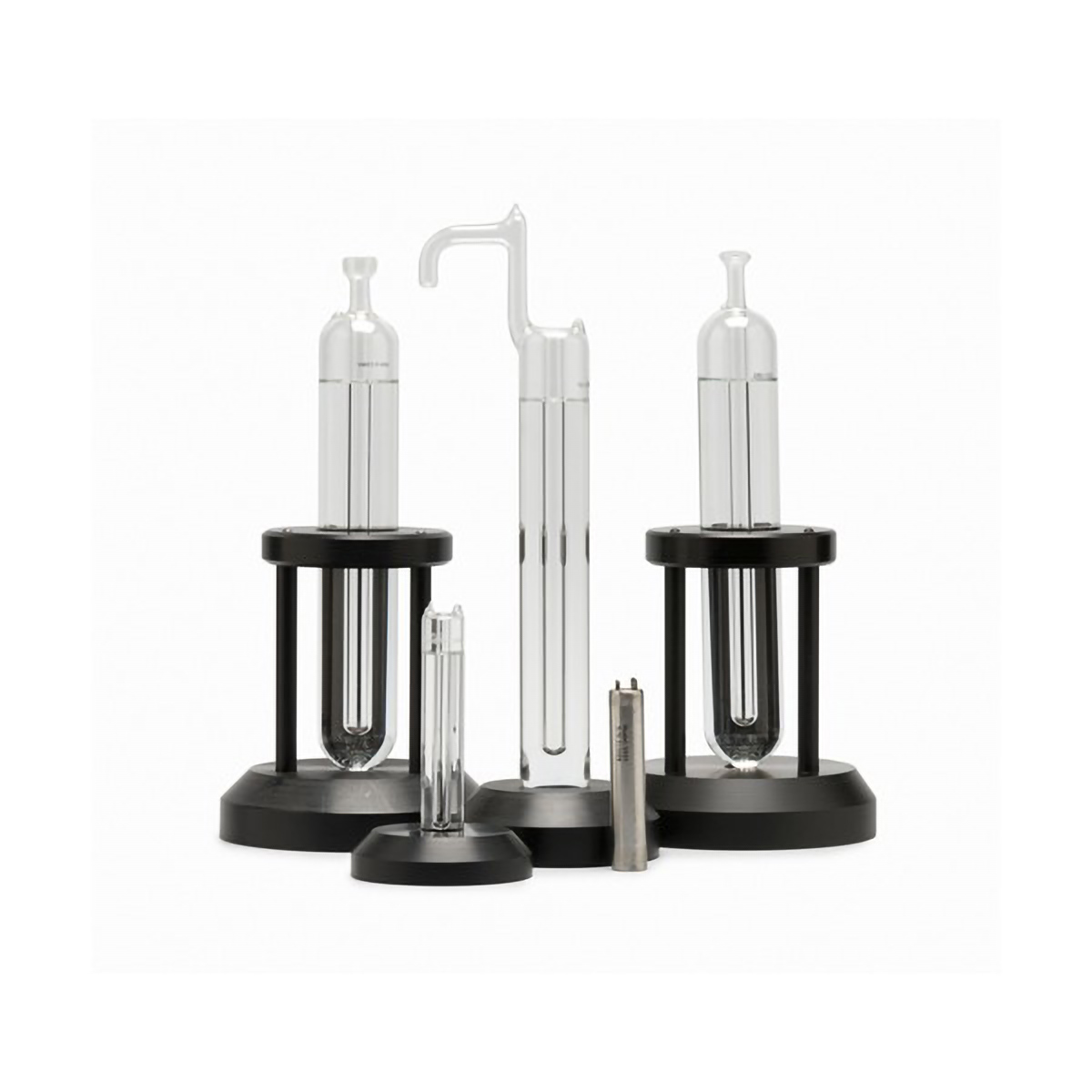

4가지 크기

A · B · C · D, 유리 · 석영

특징

SPRT 교정의 기준이 되는
5901 TPW 셀

핵심 특징현장에서 달라지는 점
ITS-90 정의 고정점셀 하나로 ITS-90 정의 고정점 273.16 K를 실현하므로 SPRT 교정 체인의 시작점이 명확합니다.
확장불확도 0.0001 °C 미만(k=2)R(TPW) 측정의 불확도 기여가 작아 저항비 W(T90) 전체의 불확도 예산에 여유가 생깁니다.
유리와 석영 선택구입 비용을 줄이려면 유리를, 장기 드리프트를 가장 낮추려면 석영을 고를 수 있습니다.
VSMOW 조성의 물해수를 반복 증류해 동위원소 조성을 맞추므로 물 조성에 따른 온도 편차가 작습니다.
5901A 손잡이·훅과 McLeod 게이지 암셀을 옮기고 걸기 쉬우며, 셀 안의 잔류 공기도 직접 점검할 수 있습니다.
크기 4가지SPRT 규격과 실험실 공간에 맞춰 우물 내경과 침지 깊이가 맞는 모델을 고를 수 있습니다.

R(TPW)

저항비의 분모,
물의 삼중점

SPRT의 저항비 W(T90)는 해당 온도의 저항을 물의 삼중점 저항으로 나눈 값입니다. 모든 SPRT 교정은 TPW 측정에서 시작하며, 요구 불확도가 1 mK 수준이면 고정밀 측정을 마칠 때마다 R(TPW)를 다시 측정해야 합니다.

얼음 맨틀 형성과 10일 숙성

드라이아이스나 액체질소 봉으로 우물 벽에 얼음 맨틀을 만듭니다. 갓 만든 맨틀은 0.2 ~ 1 mK 낮으므로 10 µK 수준의 재현성이 필요하면 10일 이상 숙성하세요. 측정 직전에 상온 유리봉을 잠깐 넣어 두 번째 얼음·물 계면을 만들고 정수압 보정을 적용합니다. 셀은 삼중점 근처로 제어한 유지 배스나 분쇄 얼음 듀어에 보관하며, 큰 셀은 2031A 퀵스틱 침지 프리저로 얼음 맨틀을 빠르게 만듭니다.

유리와 석영의 드리프트 차이

유리 셀은 구입 비용이 낮지만 기공이 있어 연간 약 0.00006 °C의 드리프트가 보고됩니다. 가장 낮은 장기 드리프트가 필요하면 석영(-Q)을 선택하세요. 1년 안에 재비교하는 실험실이라면 유리 셀로도 충분한 경우가 많습니다.

사양

5901 크기별 비교와
공통 사양

항목5901A (-G · -Q)5901C (-G · -Q)5901D (-G · -Q)5901B-G (미니)
재질유리 · 석영유리 · 석영유리 · 석영유리
외경50 mm60 mm60 mm30 mm
우물 내경12 mm13.6 mm (G) / 14.4 mm (Q)12 mm8 mm
길이450 mm (손잡이 있음)420 mm420 mm180 mm
침지 깊이265 mm265 mm265 mm118 mm
확장불확도 (k=2)0.0001 °C 미만0.0001 °C 미만0.0001 °C 미만0.0002 °C 미만
재현성0.00002 °C0.00002 °C0.00002 °C0.00005 °C
δD (VSMOW 대비)±10 ‰ (±1 %)±10 ‰ (±1 %)±10 ‰ (±1 %)±20 ‰
δ¹⁸O (VSMOW 대비)±1.5 ‰ (±0.15 %)±1.5 ‰ (±0.15 %)±1.5 ‰ (±0.15 %)±3 ‰
VSMOW 편차의 영향±7 µK±7 µK±7 µK±14 µK

시리즈 공통 사양

항목사양
고정점물의 삼중점 0.01 °C (273.16 K)
재질붕규산염 유리 (-G) · 용융 실리카 석영 (-Q)
수원해수
침지 깊이 기준수면에서 우물 바닥까지
잔류 공기 점검5901A의 McLeod 게이지 암
취급5901A 손잡이와 훅
얼음 맨틀 숙성10일 이상

활용 분야

5901 삼중점 셀을
활용하는 분야

  • SPRT 교정 — 저항비 W(T90)의 분모 R(TPW)를 측정합니다.
  • 1차 표준 실험실 — 물의 삼중점을 기준점으로 실현합니다.
  • 센서 드리프트 점검 — R(TPW)를 주기적으로 다시 측정해 SPRT의 변화를 확인합니다.
  • 9210 조합 — 5901B-G 미니 셀을 9210 유지장치에 넣어 온도계 교정과 센서 드리프트 점검에 사용합니다.
  • 대형 셀 구현 — 2031A 퀵스틱 프리저로 얼음 맨틀을 빠르게 만듭니다.

선택 가이드

5901 셀 선택 기준

이럴 때권장 모델선택 근거
손잡이와 훅으로 셀을 다루고 싶을 때5901A-G · 5901A-Q손잡이·훅으로 셀을 옮기기 쉽고 McLeod 게이지 암으로 잔류 공기를 점검합니다.
우물 내경이 더 큰 SPRT를 꽂을 때5901C-G · 5901C-Q우물 내경 13.6 mm 또는 14.4 mm
공간이 좁은 실험실일 때5901B-G 미니 셀길이 180 mm, 우물 내경 8 mm
장기 드리프트를 가장 낮추고 싶을 때석영(-Q) 셀석영 재질로 장기 드리프트를 가장 낮게 유지합니다.
구입 부담을 줄이고 싶을 때유리(-G) 셀유리 재질이라 구입 비용이 낮고, 1년 안에 재비교하는 실험실이라면 충분한 경우가 많습니다.

구성·옵션

5901 품번과 부속

품번설명
5901A-GTPW 셀, 우물 내경 12 mm, 손잡이 포함, 유리 셸
5901A-QTPW 셀, 우물 내경 12 mm, 손잡이 포함, 석영 셸
5901C-GTPW 셀, 우물 내경 13.6 mm, 유리 셸
5901C-QTPW 셀, 우물 내경 14.4 mm, 석영 셸
5901D-GTPW 셀, 우물 내경 12 mm, 유리 셸
5901D-QTPW 셀, 우물 내경 12 mm, 석영 셸
5901B-GTPW 셀, 소형, 유리 셸
3901-11TPW 부싱, 5901/5901A 대 7.5 mm
3901-12TPW 부싱, 5901/5901A 대 5.56 mm (7/32 in)
3901-13TPW 부싱, 5901/5901A 대 6.35 mm (1/4 in)
3901-21TPW 부싱, 5901C 대 7.5 mm
3901-22TPW 부싱, 5901/5901A 대 5.56 mm (7/32 in)
3901-23TPW 부싱, 5901/5901A 대 6.35 mm (1/4 in)
1904-TPW인정 셀 상호비교
5901-ITSTTPW 셀 물의 동위원소 성분 분석
5901-SMPLTPW 셀 물 시료 (밀봉 유리 앰풀로 공급)

셀 비교

5901 셀 상호비교와
KOLAS 교정 안내

1904-TPW 인정 셀 상호비교 옵션을 이용하면 보유 셀의 상태를 정기적으로 점검할 수 있습니다. 국내 교정 경로는 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.
