기준 SPRT 없이 저온 고정점을
실현하는 아르곤 삼중점 시스템

Fluke Calibration 5960A 아르곤 삼중점 시스템

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5960A는 순도 99.9999%(6N) 아르곤 13.4 mol을 밀봉한 셀로 ITS-90 정의 고정점 -189.3442 °C를 직접 실현하는 아르곤 삼중점 시스템(Triple Point of Argon System)입니다. 확장불확도 0.25 mK(k=2)로 장척형 SPRT 4자루를 동시에 교정할 수 있습니다.

셀·듀어·제어기가 일체형이므로 기준 SPRT 없이 고정점 값을 얻을 수 있습니다. 플래토는 0.1 mK 이내에서 30시간 이상 유지되며, 듀어에 액체질소를 보충하면 최대 약 4일까지 늘어납니다. 이 시스템은 (주)테솔이 국내에 공식 공급합니다.

0.25 mK

확장불확도 (k=2)

30시간 이상

플래토 지속 (0.1 mK 이내)

4웰

내경 8.0 mm, SPRT 4자루 동시 교정

44.2 L

액체질소 듀어 용량

특징

아르곤 고정점을 실현하는
5960A 일체형 구성

핵심 특징현장에서 달라지는 점
확장불확도 0.25 mK(k=2)불순물 영향이 0.015 mK로 작아 기준 SPRT 비교 방식보다 낮은 불확도로 저온 고정점을 교정에 반영합니다.
6N 아르곤 밀봉 셀순도 99.9999%의 아르곤 13.4 mol을 밀봉해 복잡한 압력 제어 없이 0.1 mK 범위를 유지합니다.
긴 플래토디지털 제어기와 히터로 플래토를 30시간 이상 유지하므로 여러 SPRT를 하루 안에 교정할 수 있습니다.
웰 4개 동시 교정웰 반경 균일도 0.05 mK로 SPRT 4자루를 같은 조건에서 교정하므로 교정 대기 시간이 줄어듭니다.
SPRT 교체 시 셀 유지셀을 녹이지 않고 SPRT를 넣고 빼므로 플래토를 유지한 채 교정 순서를 바꿀 수 있습니다.
양압 가스 웰 보호헬륨이나 건조 질소를 웰에 양압으로 공급해 수분 동결로 인한 SPRT 삽입 불량을 막습니다.

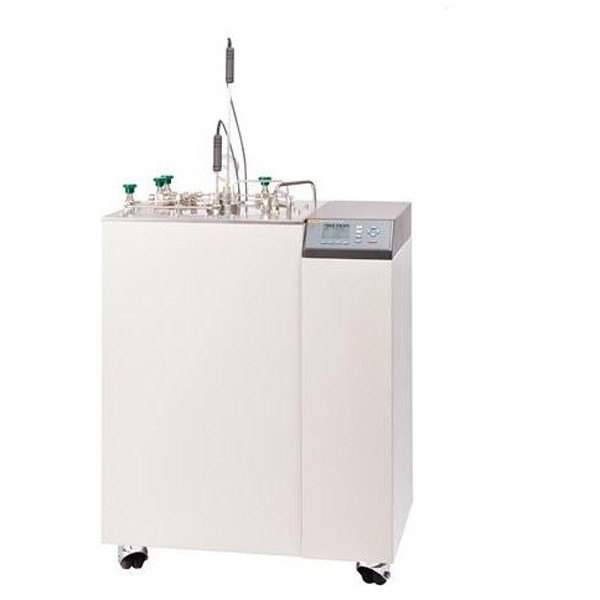

FLUKE CALIBRATION 5960A - 캐비닛형 본체와 상부 배관이 보이는 장비 외형
캐비닛형 본체와 상부 배관이 보이는 장비 외형

비교 교정

LN₂ 비교 교정과
고정점의 차이

7196B 같은 액체질소 비교 교정기는 질소 끓는점(공칭 -196 °C) 근처에서 사용자의 교정된 SPRT와 비교하는 장치입니다. 끓는점은 대기압에 따라 변하며, 결과는 기준 SPRT에 의존합니다. 5960A는 아르곤 삼중점을 직접 실현하는 고정점이어서 기준 SPRT 없이 0.25 mK(k=2)를 얻을 수 있습니다.

장척형 SPRT의 저온 하한 고정점

장척형 SPRT 교정에 사용하는 저온 삼중점은 아르곤 삼중점이며, 대부분 밀봉 셀로 표준불확도 0.1 mK 이하를 실현합니다. 5960A는 셀·듀어·제어기를 일체로 구성했으며, 진공 펌프와 액체질소 공급은 별도로 준비해야 합니다.

준비물·운용

액체질소와
진공 펌프 준비

운전에는 진공 펌프가 필요하며 별도로 구성합니다. 5960ACC-PUMP는 회전 베인 진공 펌프, 5960ACC-DEWAR는 자가 가압 액체질소 듀어 50 L와 호스·피팅이며, 5960ACC-PUMP/DEWAR는 두 가지를 합친 구성입니다. 본체 듀어 용량은 44.2 L이므로 플래토를 계속 유지하려면 액체질소 보충 일정을 세우세요.

웰·침지

웰 구성과
침지 깊이

웰 4개는 내경 8.0 mm이며 아르곤 셀 깊이는 160 mm, 총 침지 깊이는 480 mm입니다. 아르곤 셀 깊이는 웰 바닥에서 아르곤 시료 표면까지의 거리입니다. 줄기 전도 영향은 0.01 mK 미만이므로 장척형 SPRT를 총 침지 깊이까지 삽입해 사용하세요.

사양

셀 하나에
SPRT 네 자루

항목사양
실현 온도-189.3442 °C (ITS-90 아르곤 삼중점)
아르곤99.9999% (6N), 13.4 mol (535 g)
확장불확도 (k=2)0.25 mK
불순물 영향0.015 mK
플래토30시간 초과 (0.1 mK 이내), 액체질소 보충 시 최대 약 4일
웰 수 · 내경4개 · 8.0 mm
웰 반경 균일도0.05 mK
줄기 전도 영향0.01 mK 미만
침지아르곤 셀 깊이 160 mm · 총 침지 깊이 480 mm
LN₂ 듀어 용량44.2 L
표시 분해능 · 설정점 (제어기)0.001 °C · 설정점 정확도 0.1 °C (조정 가능)
디스플레이8개 언어, 설정 온도 · 제어 센서 온도 · 히터 출력(%) 동시 표시
전원100 ~ 115 V ±10% 또는 230 V ±10%, 50/60 Hz, 230 W
시스템 퓨즈115 V: 2 A T 250 V · 230 V: 1 A T 250 V
외형 치수 (H × W × D)952 × 673 × 483 mm
중량94 kg
파트 번호3591332

활용 분야

5960A가 필요한
저온 고정점 교정 현장

  • 아르곤 삼중점 직접 실현 — 기준 SPRT 없이 ITS-90 정의 고정점을 교정 기준으로 사용합니다.
  • 장척형 SPRT 저온 교정 — 장척형 SPRT 교정에 사용하는 가장 낮은 고정점을 실현합니다.
  • SPRT 4자루 동시 교정 — 웰 4개에서 같은 플래토를 공유해 교정 일정을 줄입니다.
  • 아르곤점 교정이 필요한 교정기관 — 액체질소를 보충해 플래토를 길게 유지하며 장시간 교정에 대응합니다.

선택 가이드

아르곤점·LN₂·TPW
목적별 장비 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
아르곤 삼중점 값을 직접 실현할 때5960A기준 SPRT 없이 아르곤 삼중점을 직접 실현해 확장불확도 0.25 mK(k=2)를 얻습니다.
기준 SPRT와 비교하는 액체질소 교정이 필요할 때Fluke Calibration 7196B LN₂ 비교 교정기기준 SPRT와 비교하는 방식이라 결과는 기준 SPRT의 교정값을 따릅니다.
물의 삼중점이 필요할 때Fluke Calibration 5901 물의 삼중점 셀물의 삼중점을 실현하는 풀사이즈 TPW 셀이며, 미니 셀은 5901B-G입니다.

구성·옵션

5960A 본체와
별매 액세서리

코드내용
5960A아르곤 삼중점 시스템 본체 (셀 · 듀어 · 제어기 일체형, 파트 3591332)
5960ACC-PUMP/DEWAR회전 베인 진공 펌프, 자가 가압 액체질소 듀어 50 L, 호스, 피팅
5960ACC-PUMP회전 베인 진공 펌프, 호스
5960ACC-DEWAR자가 가압 액체질소 듀어 50 L, 호스, 피팅

교정 연계

고정점으로 교정한 SPRT라도 정해진 주기로 소급 상태를 점검하세요. 점검과 교정 경로는 (주)테솔이 KOLAS 인정 범위 안에서 정리해 안내해 드립니다.
