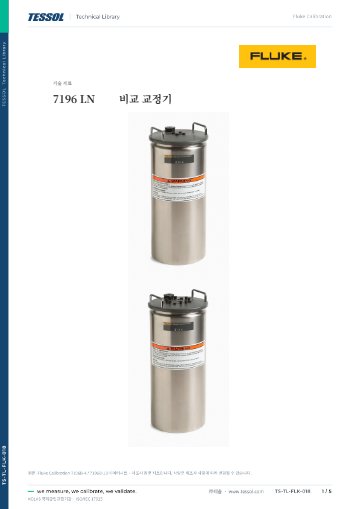

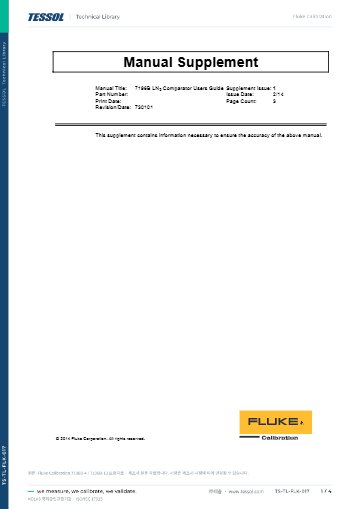

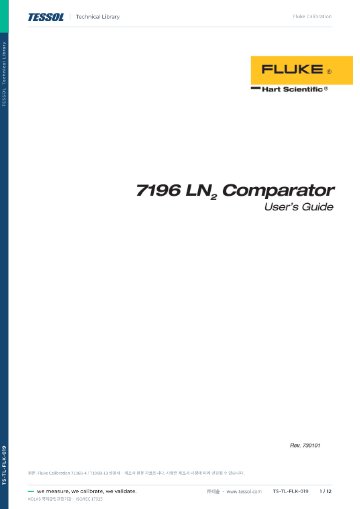

제품 자료
제품문의 구매하기

액체질소 온도에서 PRT를
기준 SPRT와 비교하는 교정기

Fluke Calibration 7196B-4 · 7196B-13 LN₂ 비교 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

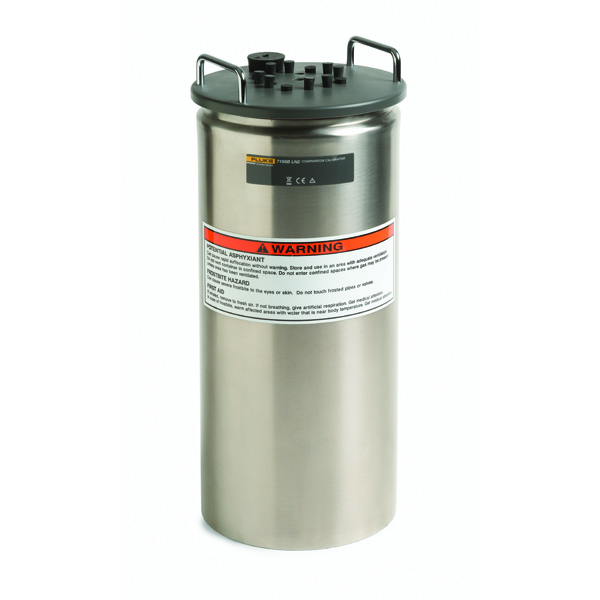

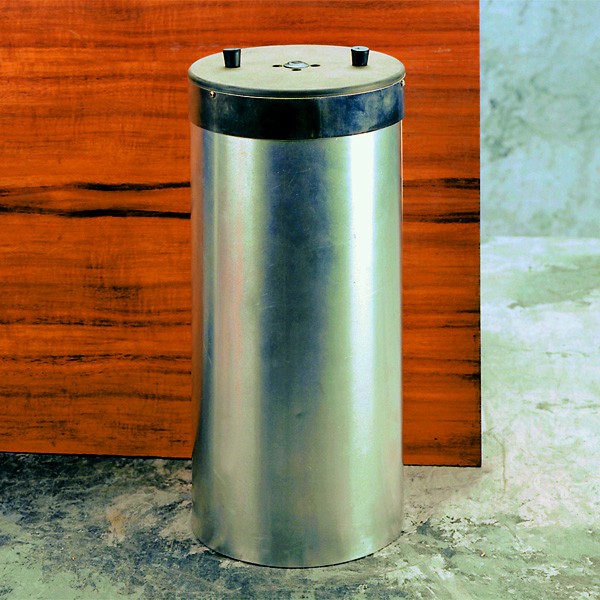

Fluke Calibration 7196B는 진공 단열 듀어 안의 고순도 구리 블록을 액체질소(LN₂)에 담가, 교정된 기준 SPRT와 피교정 SPRT·PRT를 같은 블록에서 비교하는 저온 비교 교정기입니다. 4웰(7196B-4)과 13웰(7196B-13) 구성이 있습니다.

블록 안 균일도는 0.0004 °C 미만이고 안정도는 일반적으로 20분에 2 mK 이하여서, 공칭 -196 °C에서 반복 비교하기에 적합합니다. 온도의 기준은 사용자가 보유한 교정된 SPRT입니다. 이 비교 교정기는 (주)테솔이 국내에 공식 공급합니다.

-196 °C 부근

공칭, 질소 끓는점

2 mK

안정도 (20분 기준)

0.0004 °C 미만

구리 블록 균일도

4웰 · 13웰

비교 온도계 수에 맞춘 두 구성

특징

구리 블록 하나에서
기준 SPRT와 비교 교정

핵심 특징현장에서 달라지는 점
고순도 구리 블록액체질소에 담가 블록 온도를 고르게 하므로 기준기와 피교정기의 온도차가 작습니다.
슈퍼 절연 듀어액체질소를 채운 듀어에 블록을 담가 보충 간격을 늘립니다.
안정도 2 mK20분 기준 2 mK 이하로 안정되므로 비교 측정을 연속으로 진행할 수 있습니다.
균일도 0.0004 °C블록 안 온도차가 작아 웰 위치에 따른 오차가 줄어듭니다.
4웰 · 13웰 선택비교할 온도계 수와 굵기에 맞춰 웰 구성을 고를 수 있습니다.
간단한 운용교정 장치 중 비용이 낮고 사용이 간단합니다.

구분

7196B는 고정점이 아닌
비교 교정 장치

질소 끓는점은 대기압에 따라 변하므로(dT/dp ≈ 0.085 mK/Pa) 7196B는 고정점이 아닙니다. 아르곤 삼중점을 직접 실현하려면 5960A 아르곤 삼중점 시스템을 검토하세요.

아르곤 삼중점과 다른 점

아르곤 삼중점은 ITS-90 정의값 -189.3442 °C를 갖는 고정점이며, 5960A로 실현합니다. 7196B는 그보다 낮은 액체질소 온도에서 교정된 기준 SPRT와 비교하는 장치입니다. 두 온도의 차이를 계산으로 보정하면 실제 아르곤 삼중점 대비 2 mK 미만의 불확도를 얻을 수 있습니다. 다만 이 값은 기준기를 전제로 한 달성 가능 값이고, 장치 자체의 사양은 안정도와 균일도입니다.

기준 SPRT의 교정 상태

7196B의 결과는 기준 SPRT의 교정 상태를 그대로 따릅니다. 저온까지 교정된 5699 · 5698-25 · 5681 같은 장척형 SPRT를 기준으로 두고, 같은 블록의 다른 웰에 피교정 온도계를 꽂으세요. 액체질소를 다룰 때는 저온 보호장비와 환기가 필요하며, 보충 주기는 사용 환경에 따라 달라집니다.

사양

7196B 4웰·13웰
구리 블록 사양

항목7196B-47196B-13
웰 구성8 mm 4개8 mm 5개 + 6.35 mm 8개
구성 품목구리 블록 · 듀어 포함구리 블록 · 듀어 포함

시리즈 공통 사양

항목사양
온도공칭 -196 °C (질소 끓는점, 대기압에 따라 변동)
안정도일반 2 mK / 20분 이하
균일도0.0004 °C 미만
침지 깊이뚜껑 상단에서 웰 바닥까지 275 mm · 구리 블록 안 150 mm
용량5.47 L
크기외경 168 mm × 높이 406 mm
LN₂ 유지 시간해당 없음 (공개 자료 미게재)

활용 분야

저온 비교 교정
적용 분야

  • SPRT 정기 교정 — 기준 SPRT와 피교정 SPRT를 같은 블록에서 비교합니다.
  • 저온 PRT 교정 — 액체질소 온도 근처의 PRT를 비교 교정합니다.
  • 온도계 비교 — 13웰에 여러 온도계를 동시에 꽂아 비교합니다.
  • 저온 센서 점검 — 액체질소 온도 부근의 센서를 점검합니다.

선택 가이드

7196B 웰 구성 선택

이럴 때권장 구성선택 근거
한 번에 온도계 네 개 이하를 비교할 때7196B-48 mm 웰 4개로 온도계 네 개까지 함께 비교합니다.
가는 온도계와 굵은 온도계를 함께 비교할 때7196B-138 mm 웰 5개와 6.35 mm 웰 8개를 갖춰 굵기가 다른 온도계를 함께 꽂을 수 있습니다.
고정점이 필요할 때5960A질소 끓는점은 대기압에 따라 변하므로, 고정점이 필요하면 아르곤 삼중점 시스템이 맞습니다.

구성·옵션

7196B 구성과 준비물

품번구성 · 옵션

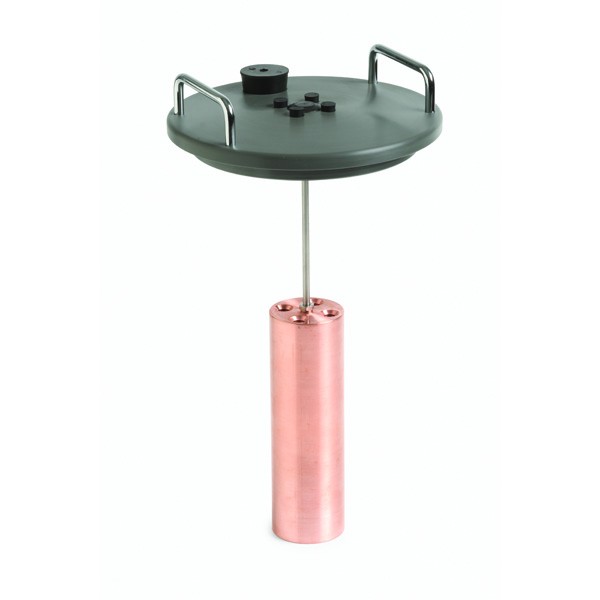

7196B-48 mm 웰 4개, 구리 블록 · 듀어 포함

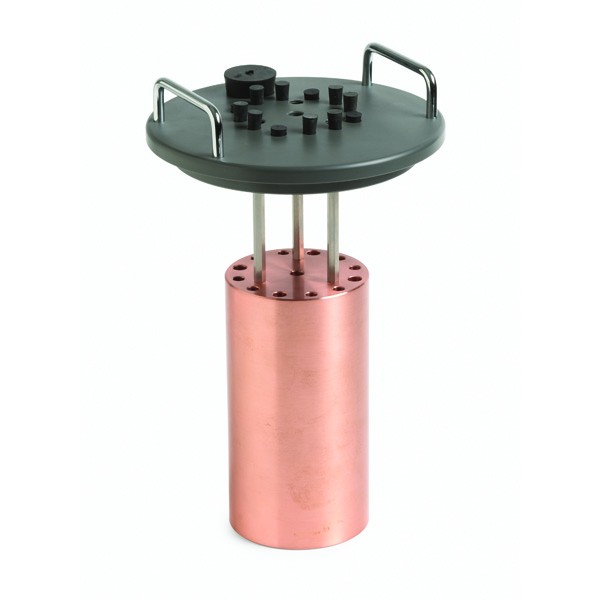

7196B-138 mm 웰 5개 · 6.35 mm 웰 8개, 구리 블록 · 듀어 포함
준비물교정된 기준 SPRT, 액체질소

교정

기준기 교정과
KOLAS 안내

비교 결과는 기준 SPRT의 교정 상태에 따라 정해지므로, 기준기가 저온 구간 교정을 받았는지 먼저 확인하세요. 기준 SPRT 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의하시면 확인해 안내해 드립니다.
