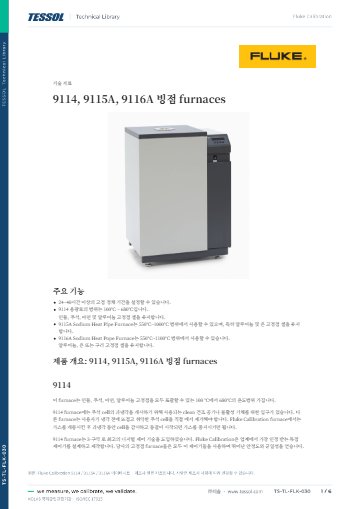

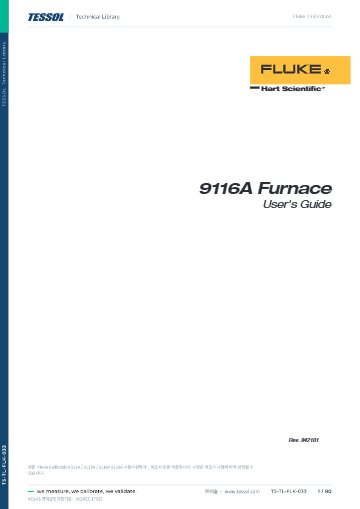

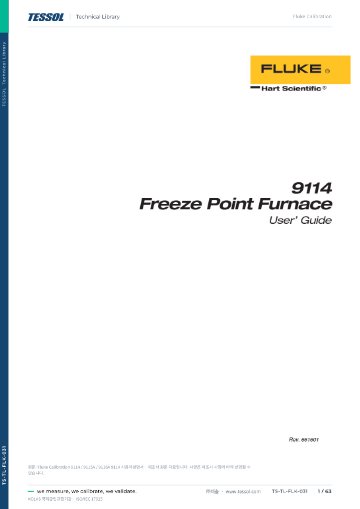

제품 자료
제품문의 구매하기

세 모델로 인듐부터 구리까지
응고점을 실현하는 고정점 전기로

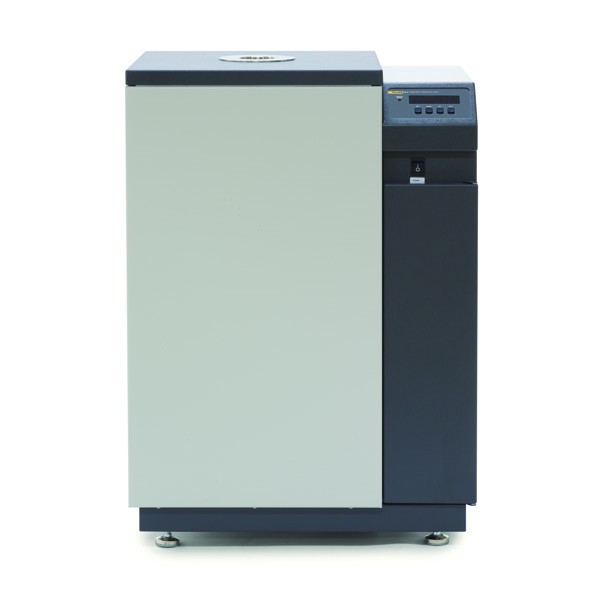

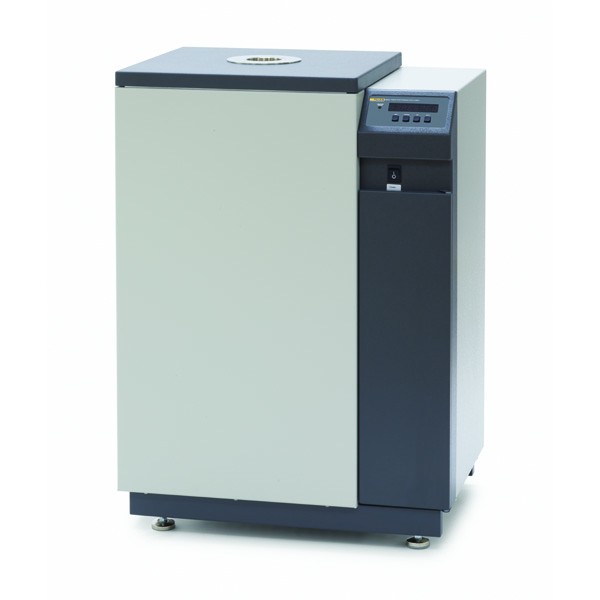

Fluke Calibration 9114 · 9115A · 9116A 고정점 전기로

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 9114·9115A·9116A는 인듐부터 구리까지 ITS-90 금속 응고점 셀을 실현하는 풀사이즈 고정점 전기로(Freeze-Point Furnace)입니다. 3개 모델이 전체 범위를 나눠 맡으며, 3존 제어와 나트륨 히트파이프로 길고 평평한 응고 플래토를 얻을 수 있습니다.

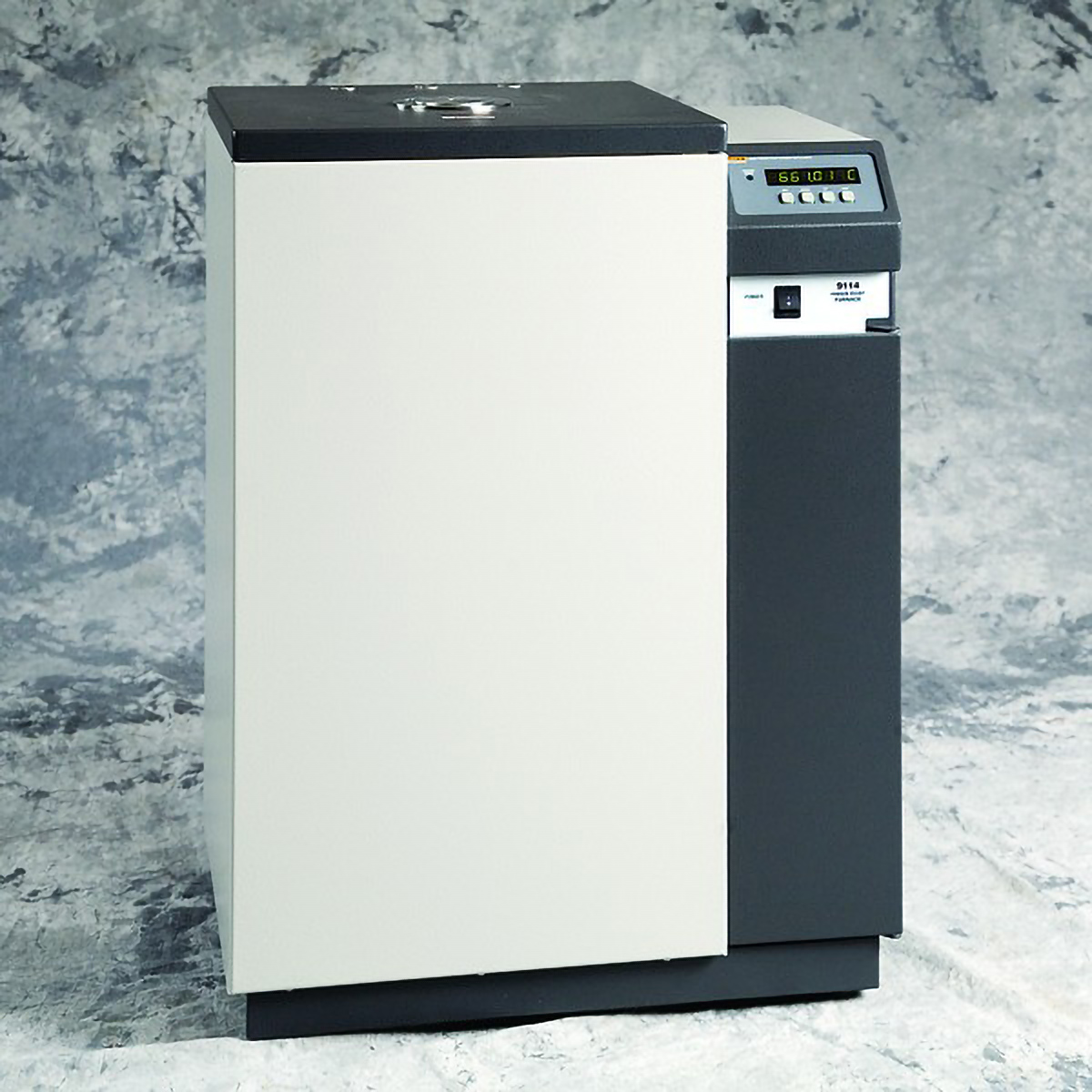

9114는 위·아래 엔드 존과 메인 존을 따로 제어해 ±0.03 °C 안정도와 ±0.05 °C 균일도를 확보합니다. 9115A와 9116A는 나트륨 히트파이프로 은·구리점 온도에서도 블록 전체를 고르게 데웁니다. 이 전기로는 (주)테솔이 국내에 공식 공급합니다.

100 ~ 680 °C

9114 사용 범위

±0.03 °C

9114 안정도

8 ~ 10시간

9115A 응고 플래토 (최대 24시간)

20시간 이상

9116A 응고 플래토

특징

9114·9115A·9116A의
평평한 응고 플래토 구조

핵심 특징현장에서 달라지는 점
3존 독립 제어(9114)엔드 존과 메인 존을 따로 제어해 셀 길이 방향 온도 구배를 줄이므로 응고 플래토가 길어집니다.
나트륨 히트파이프(9115A·9116A)은·구리 응고점처럼 높은 온도에서도 블록 전체를 고르게 데워 셀 내부 구배를 억제합니다.
융해·응고 프리셋 8개융해와 응고 절차를 프리셋으로 저장해 실현 작업의 반복 입력과 작업자 편차를 줄입니다.
냉각 코일(9115A)수돗물을 순환시켜 섀시 열 부하를 줄이므로 실험실 냉방 부담과 주변 장비의 온도 상승이 낮아집니다.
온도 차단기SPRT와 전기로를 과열에서 보호해 소크 중 장비 손상을 막습니다.
9114용 2126 비교 블록블록만 바꾸면 고정점 실현과 SPRT 비교 교정을 전환할 수 있어 전기로 한 대를 두 용도로 운용합니다.

구조 선택

3존 제어와
나트륨 히트파이프

응고 플래토를 길고 평평하게 유지하려면 셀 길이 방향의 온도 구배가 작아야 합니다. 9114는 위·아래 엔드 존과 메인 존을 독립 제어하고 고온 PRT를 메인 제어 센서로 쓰며, 상·하 존은 차동 열전대로 메인 존을 따라갑니다. 9115A와 9116A는 나트륨 히트파이프로 블록 전체를 고르게 데워 은·구리점을 실현합니다. 9116A의 히트파이프는 1100 °C에서 1000시간 이상, 982 °C에서 최대 5000시간 운전하도록 설계되었습니다.

모델별 가열 구조 차이

9114는 가장 낮은 범위에서 인듐·주석·아연·알루미늄 네 점을 실현합니다. 주석 셀의 과냉각은 깨끗하고 건조한 가스를 불어 넣어 뜨거운 셀을 꺼내지 않고도 시작할 수 있습니다. 9115A는 알루미늄·은, 9116A는 알루미늄·은·구리까지 맡으므로, 실현할 가장 높은 고정점으로 모델을 고르세요.

불확도 구분

전기로 사양과
셀 불확도 구분

전기로의 안정도와 균일도는 전기로의 사양이고, 고정점 불확도는 셀의 사양입니다. 고정점 전기로는 12시간 이상 ±10 mK 수준의 안정도와 셀 길이 방향 ±10 mK 이내의 구배를 갖춰야 합니다. 설정점 정확도나 표시 정확도 같은 제어기 값을 셀 불확도로 읽거나, 전기로가 셀 불확도를 보장한다고 판단하지 마세요.

용기·블록 구성

셀 지지 용기와
알루미나 블록

모델마다 본체에 셀 지지 용기가 포함됩니다. 9114는 셀 지지 용기 2940-9114와 알루미나 블록 2127-9114를, 9115A·9116A는 알루미나 블록 2127-CB를 사용하며, 석영 셀에는 석영 응고점 셀 용기 2940-QC를 구성합니다. 셀은 밀봉 셀 5904~5909와 개방 셀 5924~5929 가운데 따로 주문하세요.

사양

9114·9115A·9116A
사양 비교

항목91149115A9116A
온도 범위100 ~ 680 °C550 ~ 1000 °C550 ~ 1100 °C
실현 고정점In · Sn · Zn · AlAl · AgAl · Ag · Cu
설계3존 독립 제어나트륨 히트파이프나트륨 히트파이프
안정도±0.03 °C±0.25 °C±0.5 °C
균일도±0.05 °C (예열 웰 ±0.1 °C)±0.1 °C±0.05 °C
설정점 정확도 · 분해능 (제어기)±0.5 °C · 0.01 °C±3.0 °C · 0.1 °C±3.0 °C · 0.1 °C
히터엔드 존 1000 W · 메인 1500 W2500 W2500 W
열 안전 컷아웃 정확도±5 °C±10 °C±10 °C
플래토 지속24 ~ 40시간 이상 설정 가능8 ~ 10시간 (최대 24시간)20시간 이상
중량92 kg82 kg82 kg

시리즈 공통 사양

항목사양
전원230 VAC ±10%, 50/60 Hz, 1상, 22 A 최대
외형 치수 (H × W × D)838 × 610 × 406 mm
인터페이스RS-232 기본, IEEE-488 선택
기본 구성모델별 전기로 본체에 셀 지지 용기 포함, 셀은 별매
제어 센서 (9114)고온 PRT 메인 제어, 상·하 존 차동 열전대 추종
프리셋융해 · 응고 자동화 최대 8개
냉각 (9115A)수돗물 순환 냉각 코일
히트파이프 수명 (9116A)1100 °C에서 1000시간 이상, 982 °C에서 최대 5000시간
안전독립 온도 차단기로 SPRT와 전기로 보호
비교 교정 (9114)2126 비교 블록으로 100 ~ 680 °C 비교 교정

활용 분야

ITS-90 고정점 실현이
필요한 표준실

  • 인듐·주석·아연·알루미늄 셀 — 9114로 낮은 구간 고정점을 실현해 SPRT를 교정합니다.
  • 알루미늄·은 셀 — 9115A로 중간 고온 고정점을 실현합니다.
  • 구리 셀 — 9116A로 가장 높은 고정점까지 확장해 HTSPRT 교정 범위를 구성합니다.
  • SPRT 비교 교정 — 9114에 2126 블록을 장착해 비교 교정 설비로 병용합니다.
  • 1차 표준실 — ITS-90 고정점 실현 설비의 핵심 가열원으로 구성합니다.

선택 가이드

실현할 고정점으로 고르는
Fluke 고정점 전기로

이럴 때 (현장 조건·용량)권장 모델선택 이유
인듐·주석·아연·알루미늄까지 실현할 때91143존 제어로 100 ~ 680 °C 범위의 네 고정점을 실현합니다.
알루미늄·은 점까지 실현할 때9115A나트륨 히트파이프로 550~1000 °C를 고르게 데웁니다.
구리 점까지 실현할 때9116A550~1100 °C를 다뤄 구리 응고점까지 실현할 수 있습니다.
미니 셀을 실현하려면Fluke Calibration 9260 미니 고정점 셀 전기로미니 셀 전용으로 설계된 소형 전기로입니다.

구성·옵션

전기로 인터페이스·블록·
용기 구성

코드내용파트 번호
2125IEEE-488 인터페이스 (선택)1650048
2126비교 블록, 9114용1650053
2127-9114알루미나 블록, 9114용1650066
2127-CB알루미나 블록, 9115A · 9116A용3560665
2940-9114셀 지지 용기, 9114용1650949
2940-QC응고점 셀 용기, 석영3948970
2941미니 응고점 셀 바스켓 어댑터해당 없음

교정 연계

고정점 전기로에서 실현한 온도로 교정한 SPRT는 정해진 주기로 소급 상태를 점검해야 합니다. 관련 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 교정 대상과 온도점을 알려 주시면 확인해 안내해 드립니다.
