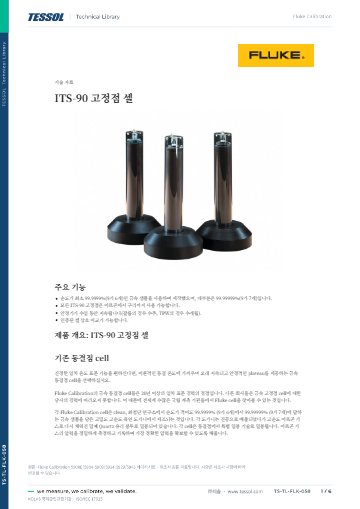

제품 자료: 데이터시트

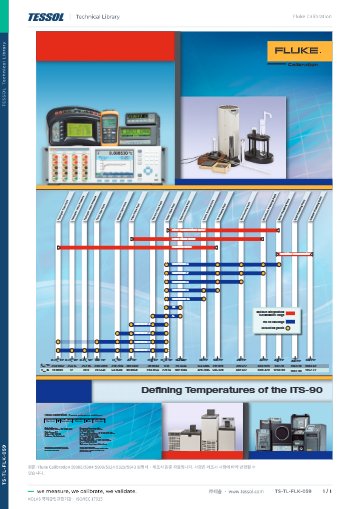

설명서

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

SPRT 교정의 온도 기준을
실현하는 ITS-90 고정점 셀

Fluke Calibration ITS-90 고정점 셀 5900E · 5904 ~ 5909 · 5924 ~ 5929 · 5943

견적 받기

Fluke Calibration 국내 공식 대리점

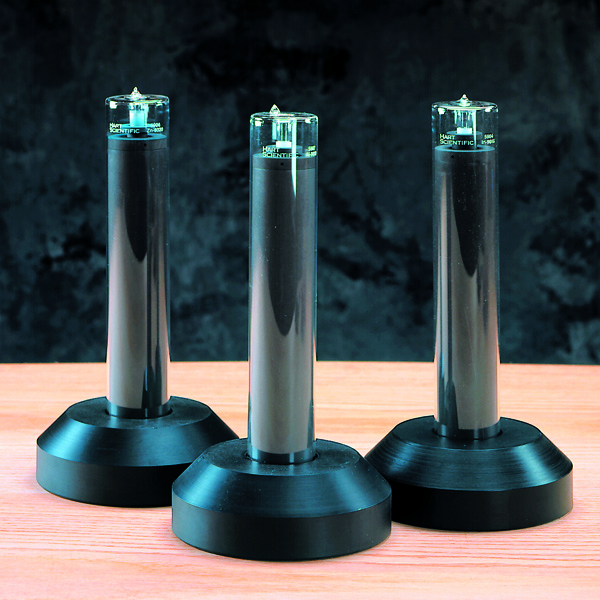

Fluke Calibration ITS-90 고정점 셀은 수은 삼중점부터 구리 응고점까지 정의 고정점을 실현하는 풀사이즈 고정점 셀(Fixed-Point Cell)입니다. 99.9999 % 이상 순도의 금속을 밀봉 또는 개방 석영 셀에 담아 SPRT 교정의 온도 기준을 만듭니다.

수은 삼중점 5900E, 갈륨 융해점 5943, 밀봉 석영 셀 5904~5909, 압력 제어용 개방 석영 셀 5924~5929로 구성됩니다. 금속 순도가 높아 셀 불확도는 0.1 mK에서 10.1 mK(k=2) 수준이며, 이 고정점 셀은 (주)테솔이 국내에 공식 공급합니다.

99.9999 %

금속 최소 순도 (대부분 99.99999 %)

-38.8344 °C

수은 삼중점 5900E의 ITS-90 값

1084.62 °C

구리 응고점 5909 · 5929의 ITS-90 값

0.1 mK

갈륨 셀 5943의 불확도 (k=2)

특징

6N 고순도 금속과
밀봉 셀 구조

핵심 특징	현장에서 달라지는 점
6N 이상의 고순도 금속	불순물에 의한 융점 강하가 작아, 이상적인 순수 금속에 가까운 온도를 재현합니다.
밀봉 석영 도가니	내부를 진공으로 배기한 뒤 고순도 아르곤을 채워 밀봉하므로 산화와 오염 없이 장기간 같은 플래토를 유지합니다.
융해·응고 곡선 분석	풀사이즈 셀은 모두 곡선과 기울기를 분석한 뒤 출고되므로 인증서의 불확도를 교정 불확도 예산에 바로 반영할 수 있습니다.
며칠에서 몇 주 이어지는 플래토	금속 셀은 수일, 갈륨 셀은 수주 동안 안정한 플래토가 이어져 한 번 실현으로 여러 센서를 비교 교정할 수 있습니다.
개방 셀의 압력 측정	밸브로 압력 시스템에 연결해 셀 안 압력을 직접 측정하고, 응고점 값을 압력에 맞춰 보정할 수 있습니다.
인정 셀 상호 비교	1904 시리즈로 보유 셀을 Fluke의 기준 셀과 비교해 셀 값이 이어지는지 점검합니다.

응고 실현

응고로 실현하는
금속 고정점

금속 고정점은 액체에서 고체로 바뀌는 응고 방향으로 실현할 때 가장 정확합니다. 과냉각이 풀리면 도가니 벽의 고체층과 우물 벽의 고체 맨틀 사이, 두 고액 계면에서 플래토를 측정합니다. 금속 순도가 99.9999 %를 넘으면 420 °C 아래의 인듐·주석·아연 응고점은 이상적인 순수 금속과 십분의 몇 mK 안에서 일치하지만, 알루미늄과 은은 99.999 % 수준이면 수 mK의 오차가 생깁니다.

갈륨은 과냉각이 커서 융해점으로 구현합니다. 인듐·주석·아연·알루미늄은 9114, 알루미늄·은은 9115A, 알루미늄·은·구리는 9116A 전기로에서 실현하고, 갈륨 5943은 9230 유지장치에 넣어 사용합니다.

압력을 측정하는 개방 셀 5924 ~ 5929

개방 셀은 밸브로 압력 시스템에 연결해 셀 안 압력을 측정하며, 가스 밸브에 손이 쉽게 닿도록 높이를 키웠습니다. 밀봉 셀 5904~5909는 같은 고정점을 압력 관리 없이 안정적으로 재현하는 표준 구성입니다.

불확도 구분

셀 불확도와
인증 불확도

셀 불확도(k=2)는 셀 자체의 사양이고, 인증 불확도(k=2)는 Fluke 1차 표준실에서 곡선을 실현하고 기울기를 분석해 셀을 인증할 때의 값입니다. 교정 불확도 예산에는 인증서에 적힌 인증 불확도를 사용하세요. 국내 소급은 KOLAS 인정 교정기관 성적서를 거쳐 KRISS까지 이어집니다.

사양

15개 셀 모델 비교와
공통 사양

항목 (모델)	고정점	형식	ITS-90 값	셀 불확도 (k=2)	인증 불확도 (k=2)	외경 / 내경	높이 / 깊이
5900E	수은 삼중점	스테인리스	-38.8344 °C	0.2 mK	0.25 mK	31 / 8.2 mm	470 / 200 mm
5943	갈륨 융해점	스테인리스	29.7646 °C	0.1 mK	0.1 mK	38.1 / 8.2 mm	250 / 168 mm
5904	인듐 응고점	밀봉 석영	156.5985 °C	0.7 mK	0.7 mK	48 / 8 mm	285 / 195 mm
5905	주석 응고점	밀봉 석영	231.928 °C	0.5 mK	0.8 mK	48 / 8 mm	285 / 195 mm
5906	아연 응고점	밀봉 석영	419.527 °C	0.9 mK	1.0 mK	48 / 8 mm	285 / 195 mm
5907	알루미늄 응고점	밀봉 석영	660.323 °C	1.3 mK	1.8 mK	48 / 8 mm	285 / 195 mm
5908	은 응고점	밀봉 석영	961.78 °C	2.4 mK	4.5 mK	48 / 8 mm	285 / 195 mm
5909	구리 응고점	밀봉 석영	1084.62 °C	10.1 mK	12.0 mK	48 / 8 mm	285 / 195 mm
5924	인듐 응고점	개방 석영	156.5985 °C	0.7 mK	0.7 mK	50 / 8 mm	596 / 195 mm
5925	주석 응고점	개방 석영	231.928 °C	0.5 mK	0.8 mK	50 / 8 mm	596 / 195 mm
5926	아연 응고점	개방 석영	419.527 °C	0.9 mK	1.0 mK	50 / 8 mm	596 / 195 mm
5927A-L	알루미늄 응고점	개방 석영 (장형)	660.323 °C	1.3 mK	1.8 mK	50 / 8 mm	696 / 195 mm
5927A-S	알루미늄 응고점	개방 석영 (단형)	660.323 °C	1.3 mK	1.8 mK	50 / 8 mm	596 / 195 mm
5928	은 응고점	개방 석영	961.78 °C	2.4 mK	4.5 mK	50 / 8 mm	696 / 195 mm
5929	구리 응고점	개방 석영	1084.62 °C	10.1 mK	12.0 mK	50 / 8 mm	696 / 195 mm

시리즈 공통 사양

항목	사양
사용 범위	수은 삼중점부터 구리 응고점까지 ITS-90 정의 고정점
금속 순도	최소 99.9999 % (9가 6개), 대부분 99.99999 % (9가 7개)
밀봉 셀 구조	고순도 흑연 도가니를 진공 석영 용기에 넣고 아르곤으로 채워 밀봉
개방 셀 구조	고순도 흑연 디스크 4장과 석영울 단열, 가스 밸브 부착
갈륨 셀 5943	99.99999 % 갈륨을 스테인리스 용기에 넣고 1기압 아르곤으로 충전, 5년 이상 불확도 0.1 mK 미만 유지
플래토 지속	금속 셀 수일 · 갈륨 셀 수주 (갈륨은 9230 유지장치로 최대 8일 플래토)
깊이 기준	온도계 웰 바닥에서 순금속 윗면까지
스탠드	2068-D 고정점 셀 스탠드 (흑색 델린)
인증 셀 상호 비교 (별매)	1904-In · 1904-Sn · 1904-Zn · 1904-Al · 1904-Ag

활용 분야

정의 고정점이
필요한 현장

1차 표준실 — ITS-90 정의 고정점을 실현해 SPRT의 온도 눈금을 설정합니다.
SPRT 정밀 교정 — 갈륨·인듐·주석·아연 같은 고정점 세트로 온도계 계수를 산출합니다.
상온 근처 센서 기준 — 갈륨 융해점 셀을 29.7646 °C 기준으로 사용합니다.
바이오·환경 센서 교정 — 상온 부근의 높은 안정도가 필요한 센서의 기준을 만듭니다.
압력 연동 온도 실험 — 개방 셀로 압력을 바꾸며 응고점 변화를 측정합니다.

선택 가이드

교정 구간과 셀 형식에 맞는
고정점 셀 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
밀봉 셀로 안정한 응고점을 실현할 때	5904 ~ 5909	진공 밀봉 구조로 압력 관리가 필요 없습니다.
셀 압력을 직접 제어하고 측정할 때	5924 ~ 5929	가스 밸브로 압력 시스템에 연결해 셀 압력을 직접 다룰 수 있습니다.
영하 범위의 고정점이 필요할 때	5900E	수은 삼중점을 실현하는 셀로, 유지 배스를 함께 갖춰야 합니다.
상온 근처 기준이 필요할 때	5943	갈륨 융해점 셀로 이 구성 가운데 불확도가 가장 작습니다.
작은 셀로 충분할 때	미니 고정점 셀 (5914A ~ 5919A · 5944 ~ 5947)	2차 표준실용 소형 셀이라 작은 전기로에 들어갑니다.

구성·옵션

셀 종류와
별매 부속

구분	내용
셀 종류	5900E 수은, 5943 갈륨, 5904 ~ 5909 밀봉, 5924 ~ 5929 개방 (5927A-L · 5927A-S 포함)
스탠드	2068-D 고정점 셀 스탠드 (흑색 델린)
별매	1904-In · 1904-Sn · 1904-Zn · 1904-Al · 1904-Ag 인증 셀 상호 비교
유지 장치	9230 (갈륨 셀 플래토 유지)

교정 연계

고정점 셀의 인증서 값은 상위 기관 소급 체계 안에서 의미를 가집니다. 관련 교정이 (주)테솔의 KOLAS 인정 범위에 포함되는지는 보유 셀 구성을 확인한 뒤 안내해 드립니다.

함께 운용하는
전기로와 삼중점 셀

ITS-90 고정점 셀은 셀 불확도와 인증 불확도 중 어느 값을 사용합니까?
교정 불확도 예산에는 인증 불확도(k=2)를 사용합니다. 셀 불확도는 셀 자체의 사양이고, 인증 불확도는 Fluke 1차 표준실에서 곡선과 기울기를 분석해 인증할 때의 값입니다.
Fluke 고정점 셀 구성에 금 응고점 셀도 있습니까?
아닙니다. 금 응고점은 ITS-90 고정점이지만 이 구성에는 없으며, 가장 높은 온도의 셀은 구리 5909와 5929입니다.
수은 삼중점 셀 5900E는 어떻게 유지합니까?
유지 배스가 필요합니다. 5900E는 스테인리스 용기이며, 배스 구성은 견적 단계에서 함께 검토해 드립니다.
어떤 고정점 셀 세트부터 갖추는 것이 좋습니까?
교정할 범위에 맞는 고정점부터 구성하세요. 갈륨·인듐·주석·아연을 먼저 갖추고 알루미늄·은·구리로 넓히며, 영하 범위에는 수은 5900E가 필요합니다.
1904 인증 셀 상호 비교 옵션은 무엇입니까?
1904-In, -Sn, -Zn, -Al, -Ag 인정 셀 상호 비교로 보유 셀을 Fluke의 기준 셀과 비교하는 옵션입니다. 국내 소급은 KOLAS 인정 교정기관 성적서를 거쳐 KRISS까지 이어집니다.
