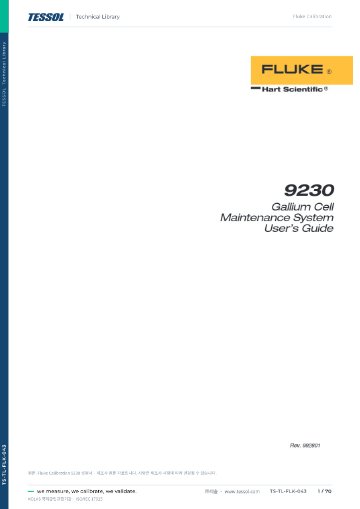

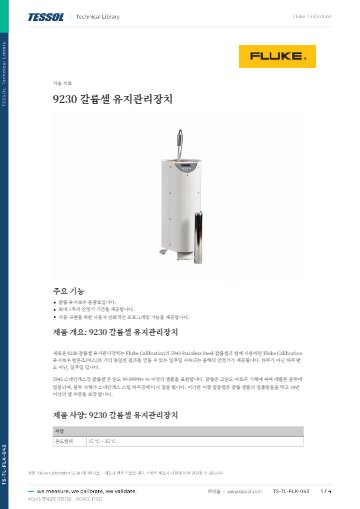

제품 자료
제품문의 구매하기

갈륨 융해점을 약 5일간
그대로 지키는 셀 유지장치

Fluke Calibration 9230 갈륨 셀 유지장치

견적 받기

Fluke Calibration 국내 공식 대리점

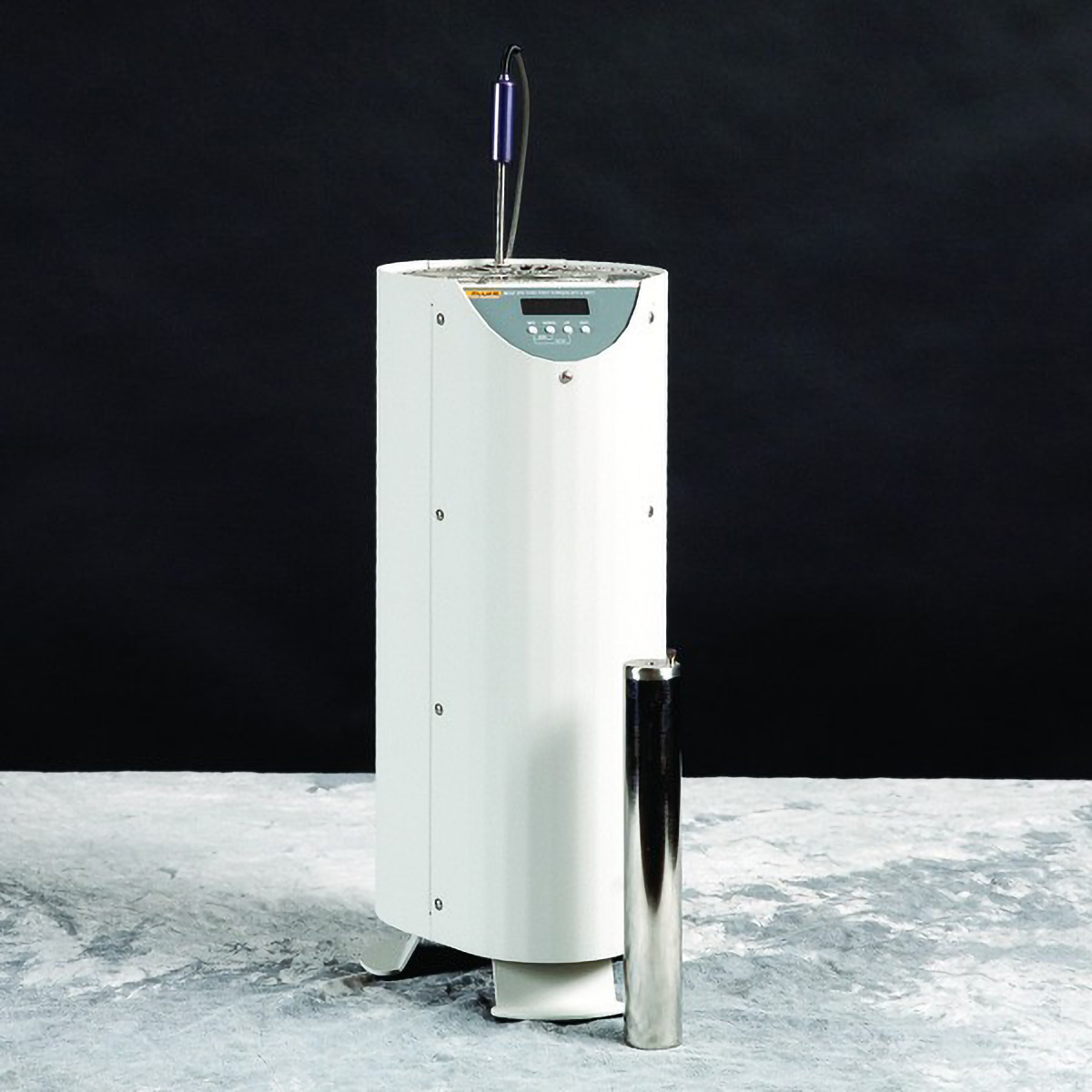

Fluke Calibration 9230은 미리 프로그램된 사이클로 5943 스테인리스 갈륨 셀을 녹여 ITS-90 정의 고정점인 갈륨 융해점 29.7646 °C를 약 5일 동안 유지하는 셀 유지장치입니다. 15 ~ 35 °C에서 안정도 ±0.02 °C를 갖춥니다.

5943 셀과 함께 사용하면 융해 안정기가 최대 1주 이어지며, 셀 사양 불확도는 0.1 mK(k=2)입니다. 셀은 별도로 주문해야 합니다. 이 유지장치는 (주)테솔이 국내에 공식 공급합니다.

융해점

ITS-90 정의 고정점

15 ~ 35 °C

온도 범위

±0.02 °C

제어 안정도

5일

융해 플래토 (일반)

특징

9230 갈륨셀
유지장치의 특징

핵심 특징현장에서 달라지는 점
갈륨 융해점 실현ITS-90 정의 고정점을 실현하므로 상온 구간 SPRT 점검의 기준점이 분명합니다.
5일 플래토융해 플래토가 일반적으로 5일 이어지므로 여러 온도계를 이어서 측정할 수 있습니다.
±0.02 °C 안정도제어 안정도가 높아 플래토 유지 중 셀 온도 요동이 작습니다.
이중 밀봉 셀PTFE 봉투와 스테인리스 하우징으로 두 번 밀봉해 갈륨 순도를 유지합니다.
10년 이상 수명셀 설계 수명이 10년을 넘어 장기간 같은 기준점을 유지할 수 있습니다.
자동 사이클내장 프로그램이 융해 사이클을 실행해 수동 조작을 줄입니다.

원리

갈륨을 융해점으로
실현하는 이유

과냉각이 큰 갈륨의 융해 방향 실현

금속 고정점은 액체에서 고체로 변하는 응고 방향이 가장 정확합니다. 갈륨은 과냉각이 약 30 °C에 이르러 응고로 실현하기 어려워서 ITS-90에서 갈륨만 융해점입니다. 융해 플래토는 길어서 여러 온도계를 이어서 측정할 수 있고, 9230은 이 융해 사이클을 자동으로 실행합니다.

TPW 다음의 정의 고정점

SPRT가 ITS-90 적격인지 판정하는 기준 하나가 갈륨점 저항비 W ≥ 1.11807입니다. 물의 삼중점 바로 다음 정의 고정점이므로 상온 구간의 SPRT와 정밀 온도계를 점검하는 두 번째 점으로 사용하세요. 표시 정확도는 제어기 값이고 실현되는 온도의 불확도는 셀 사양입니다.

사양

9230 갈륨셀 유지장치
상세 사양

항목사양
실현 고정점갈륨 융해점 29.7646 °C (5943 셀)
온도 범위15 ~ 35 °C
안정도±0.02 °C
수직 구배0.03 °C 미만 (6인치 구간, 셀 유지 중)
플래토 지속5일 (일반)
표시 정확도 (제어기)±0.05 °C (29.76 °C)
5943 셀 불확도 (k=2)0.1 mK (셀 페이지 값)
침지 깊이 · 예열 웰220 mm (갈륨 셀 안) · 2개
주위 온도18 ~ 28 °C
5943 셀99.99999+ % 갈륨, 아르곤과 함께 PTFE 봉투에 밀봉 후 스테인리스 하우징에 이중 밀봉, 설계 수명 10년 초과
통신 · 전원RS-232 · 115 VAC 60 Hz 1.0 A 또는 230 VAC 50 Hz 0.65 A, 175 W
크기 · 무게489 × 222 × 260 mm · 8.2 kg (셀 제외)
분해능 · 표시 단위0.01 °C (프로그램 모드 0.001 °C) · °C / °F 전환
안정화 · 가열 · 냉각 시간프로그램으로 설정
파손 보호가열 · 냉각 속도 컷아웃

활용 분야

9230 갈륨 융해점이
쓰이는 교정 작업

  • 상온 SPRT 점검 — 갈륨 융해점으로 SPRT의 저항비를 확인합니다.
  • 정밀 온도계 교정 — 상온 구간 기준점으로 온도계를 교정합니다.
  • 교정 실험실 점검 — 상온 기준점을 정기적으로 확인합니다.
  • TPW 다음 점 검증 — 물의 삼중점 다음 점으로 두 번째 기준을 확인합니다.

선택 가이드

점검 온도에 맞는 고정점 장비 선택

이럴 때권장 장비선택 근거
물의 삼중점이 기준일 때5901 TPW 셀0.01 °C 정의 고정점
상온 융해점이 필요할 때9230 + 5943 갈륨 셀29.7646 °C 갈륨 융해점을 약 5일 동안 유지해 상온 구간 점검에 맞습니다.
미니 셀 응고점이 필요할 때9260 미니 셀 전기로인듐 · 주석 · 아연 · 알루미늄 미니 셀의 응고점을 실현합니다.

구성·옵션

9230 유지장치와 5943 셀 구성

품번구성 · 옵션
9230갈륨 셀 유지장치, RS-232 통신 포함
5943스테인리스 갈륨 셀, 99.99999+ % 갈륨 (별매)
전원 옵션115 VAC 60 Hz 또는 230 VAC 50 Hz 중 지정

교정

SPRT 판독 체계와
KOLAS 교정 확인

플래토 측정 결과는 보유 SPRT와 판독기의 교정 상태에 따라 달라지므로, 필요한 온도점을 먼저 정리하세요. 해당 온도점의 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
