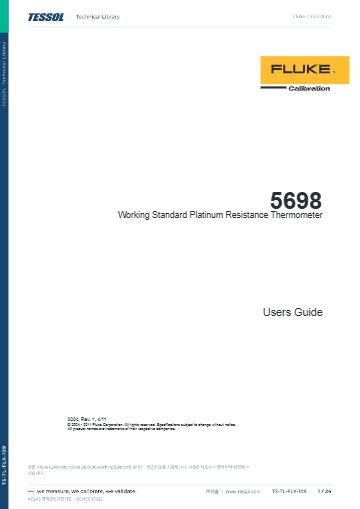

제품 자료
제품문의 구매하기

상위 교정 값을 일상 기준으로
옮기는 실무 표준 SPRT

Fluke Calibration 5698-25 실무 표준 SPRT

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5698-25는 석영 시스에 25.5 Ω 백금 센서를 넣은 실무 표준 SPRT(Working Standard SPRT)입니다. -200 ~ 670 °C에서 ITS-90 저항비 기준을 만족하며, 상위 교정 값을 실험실의 일상 기준기로 전달하는 데 사용합니다.

재현성이 ±0.0015 °C 이하이고 TPW에서 1 mA일 때 자기가열이 0.002 °C 미만이라 반복 측정 결과가 안정적입니다. 1595A 슈퍼 써모미터 같은 정밀 판독기와 조합하기에도 알맞습니다. 1차 표준 SPRT의 사용 빈도를 줄여 드리프트와 손상 위험을 낮춰 주는 이 SPRT는 (주)테솔이 국내에 공식 공급합니다.

-200 °C부터

알루미늄 응고점 부근까지

25.5 Ω

공칭 R(TPW) ±0.5 Ω

0.006 °C 미만

100 h 드리프트 상한

±0.0015 °C

재현성 상한

특징

전달 표준 역할에 맞춘
5698-25 SPRT 사양

핵심 특징현장에서 달라지는 점
ITS-90 SPRT 저항비 기준 충족저항비 W 값이 규정을 만족하므로 ITS-90 보간 계산에 그대로 사용할 수 있습니다.
전 범위 한 센서저온부터 알루미늄 응고점 부근까지 센서를 바꾸지 않고 비교 교정할 수 있습니다.
100 h 드리프트 0.006 °C 미만상한 온도에서 100시간 사용한 뒤에도 기준 값이 안정적으로 유지됩니다.
재현성 ±0.0015 °C 이하반복 측정 사이의 산포가 작아 비교 교정에서 불확도 기여가 줄어듭니다.
TPW 1 mA 자기가열 0.002 °C 미만측정 전류로 인한 발열 오차가 작습니다.
Fluke 판독기 조합1595A 슈퍼 써모미터 등과 함께 쓰기에 알맞습니다.

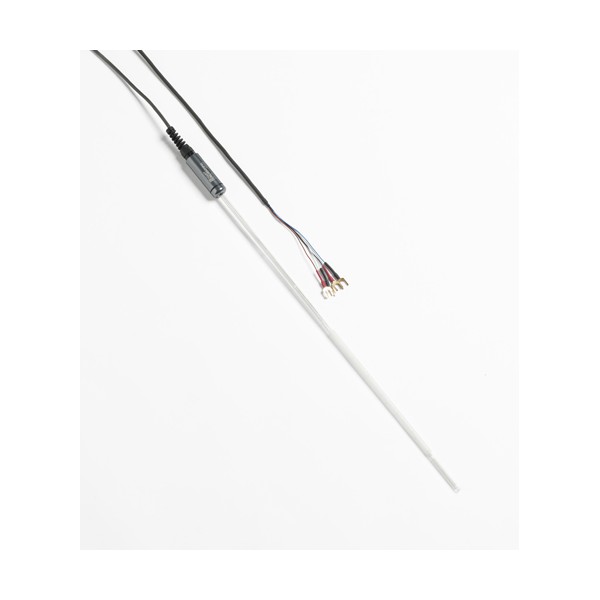

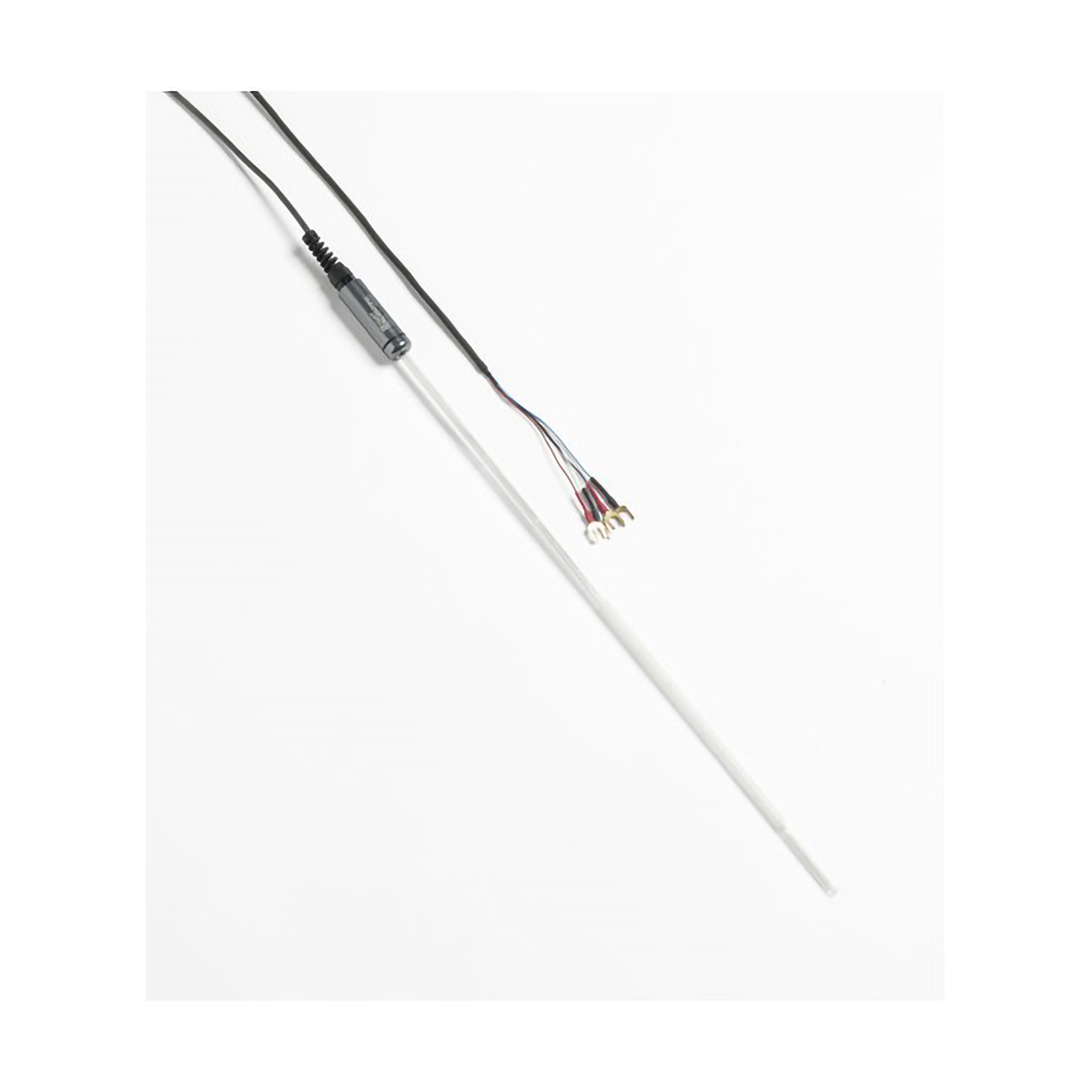

FLUKE CALIBRATION 5698-25 - 긴 보호관과 리드선이 있는 워킹 표준 온도계
긴 보호관과 리드선이 있는 워킹 표준 온도계

전달 표준

1차 표준과 일상 기준기를
잇는 실무 표준 SPRT

고정점이나 상위 기관에서 교정한 1차 표준 SPRT는 사용을 줄이고, 그 교정 값을 5698-25 같은 실무 표준 SPRT로 옮겨 비교 교정에 쓰는 구성입니다. 1차 표준급이 필요하면 5681을, 금속 시스가 필요하면 5699를 선택하세요.

드리프트는 100시간 기준

5698-25의 100 h 드리프트 값은 상한 온도에서 100시간 사용했을 때의 최대값입니다. 5699의 연간 사양과는 조건이 다르므로 숫자만 놓고 비교하지 말고, 실제 변화는 R(TPW)를 주기적으로 측정해 추적하세요.

석영 SPRT는 충격과 진동에 민감해, 가볍게 한 번 두드려도 R(TPW)가 1 mK 상당 바뀔 수 있습니다. 운반할 때는 손으로 들고, 부득이하면 단단한 케이스에 넣으세요. 고온에서 쓴 뒤에는 서냉하고, 운반한 뒤에는 어닐링과 TPW 확인을 거칩니다.

사양

5698-25 실무 표준 SPRT
상세 사양

항목사양
온도 범위-200 ~ 670 °C
공칭 R(TPW) · 측정 전류25.5 Ω (±0.5 Ω) · 1.0 mA
저항비W(234.315 K) ≤ 0.844235 · W(302.9146 K) ≥ 1.11807
감도0.1 Ω/°C
드리프트0.006 °C/100 h 최대 (일반 0.003 °C 미만)
자기가열 (TPW, 1 mA)0.002 °C 미만
재현성±0.0015 °C 이하
열 사이클 뒤 R(TPW) 변화0.001 °C 미만
센서 선 · 리드Pt 0.07 mm · 4선
시스석영 유리, 지름 7 mm, 길이 485 mm
구성25 Ω 실무 표준 SPRT, Maple 휴대용 케이스 포함

활용 분야

5698-25 실무 표준
적용 분야

  • 교정 실험실의 일상 기준기 — 피교정 PRT와 비교 교정을 수행합니다.
  • 1차 표준 교정의 전달 — 상위 교정 값을 실무 표준으로 옮깁니다.
  • 드라이웰 비교 — 침지 깊이가 충분한 드라이웰에서 비교 교정 기준으로 사용합니다.
  • 정밀 저항 측정 — 슈퍼 써모미터와 함께 SPRT 저항을 읽습니다.
  • 고온 설비 점검 — 알루미늄 응고점 부근까지 사용하는 설비를 점검합니다.

선택 가이드

등급과 시스로 고르는 SPRT

이럴 때권장 모델선택 근거
1차 표준실용 석영 SPRT가 필요하다면5681더 낮은 드리프트 사양
금속 시스로 현장 취급이 잦다면5699금속 시스
일상 기준기로 석영 SPRT를 쓴다면5698-25석영 시스 실무 표준이라 1차 표준의 사용을 줄이면서 일상 비교 교정을 맡깁니다.
캡슐형으로 극저온을 측정한다면5686-B유리 캡슐형

구성·옵션

5698-25 구성과 교정 옵션

품번구성 · 옵션
5698-2525 Ω 실무 표준 SPRT, Maple 휴대용 케이스 포함
1912-4-7PRT 교정 옵션, -200 ~ 660 °C (별매)

교정

1912-4-7 교정 옵션과
KOLAS 인정 범위

기본 모델에는 교정이 포함되지 않으므로, 인도 시점의 기준 값을 확보하려면 PRT 교정 옵션 1912-4-7을 함께 주문하세요. 그 뒤의 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
