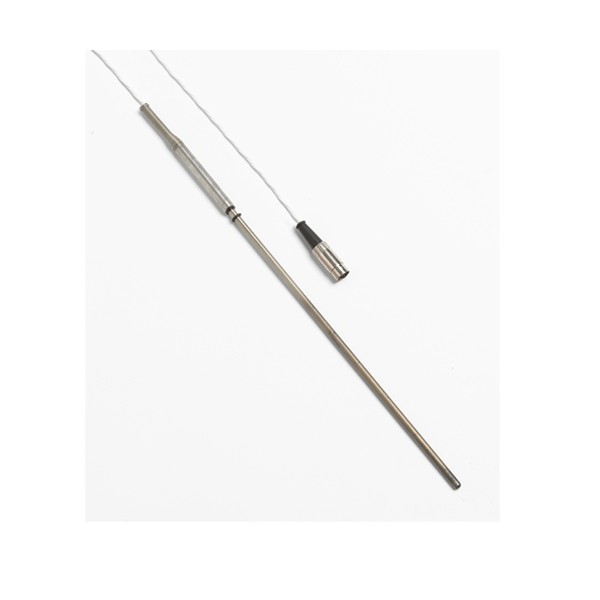

Fluke Calibration 5616 PRT센서 (2차급)

Fluke Calibration 5616 PRT센서 (2차급)

MODEL
5616
브랜드
FLUKE CALIBRATION

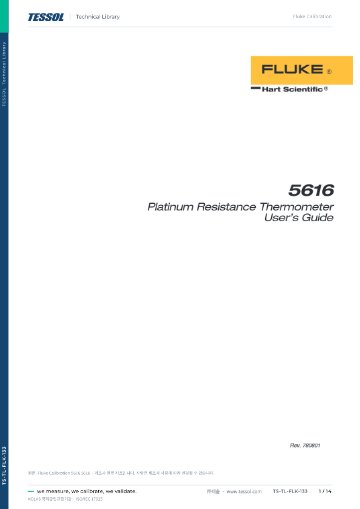

제품 자료
제품문의 구매하기

고온 노출 뒤에도 드리프트가
작은 2차 기준 PRT

Fluke Calibration 5616 2차 기준 PRT

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 5616은 -200~420 °C를 측정하는 100 Ω 2차 기준 PRT(Secondary Reference PRT)입니다. Inconel 600 시스 안에 긴 감지 소자를 넣었으며, 0 °C 교정 시 ±0.011 °C(k=2) 정확도로 공장·현장·연구소의 기준 측정에 알맞습니다.

상한 온도에 100시간 노출한 뒤에도 삼중점 드리프트와 히스테리시스가 작아, 교정 성적서에 실린 일곱 온도점 불확도를 오랫동안 기준 이력으로 활용할 수 있습니다. 고순도 백금 소자를 밀봉한 이 PRT는 (주)테솔이 국내에 공식 공급합니다.

-200 ~ 420 °C

측정 범위

±0.011 °C

0 °C 교정 시 정확도 (k=2)

50.8 mm

감지 소자 길이

±0.007 °C

삼중점 드리프트 (100시간 뒤)

특징

50.8 mm 감지 소자의
2차 기준 PRT

핵심 특징현장에서 달라지는 점
-200~420 °C 교정 성적서센서마다 일곱 온도점의 확장 불확도가 딸려 오므로 사용 구간의 불확도를 성적서에서 그대로 인용하면 됩니다.
교정 시 정확도저온부터 고온까지 교정점마다 정확도(k=2)가 나뉘어 있어, 실제 사용하는 구간의 값을 골라 불확도에 반영할 수 있습니다.
고순도 백금 소자기준급 백금을 밀봉한 Inconel 600 시스에 넣어 수분과 오염으로부터 소자를 보호합니다.
4선식 PTFE 도선리드 저항의 영향을 줄여 도선이 긴 구성에서도 측정값이 안정적입니다.
낮은 드리프트와 히스테리시스삼중점 드리프트와 열 사이클 3회 히스테리시스가 모두 작아, 교정과 교정 사이에 값의 변화가 적습니다.
INFO-CON 종단I 또는 P 종단을 고르면 리드아웃 커넥터에 계수가 저장되어 따로 입력하지 않아도 됩니다.

침지 계산

5616 긴 감지 소자의
침지 깊이

5616의 감지 소자는 5615보다 깁니다. 담글 때는 최소 침지 102 mm와 최대 침지 254 mm 사이의 깊이를 지키세요. 두 모델을 함께 사용한다면 모델별 침지 값을 따로 기록해 두는 것이 안전합니다.

기준 PRT의 장기 관리

운송이나 충격을 겪은 뒤에는 어닐링한 다음 빙점이나 삼중점에서 R(tp)를 확인합니다. 기준기 교정은 상위 기관 성적서로 소급하며, 리드아웃은 1524, 1529, 1502A와 조합합니다.

교정 관리

5616 일곱 점 성적서와
정기 교정

교정 성적서는 센서마다 함께 오며, 일곱 온도점의 확장불확도(k=2)와 ITS-90 교정 계수, 1 °C 단위 온도-저항표를 담고 있습니다. 최초 성적서를 기준 이력으로 두고 사용 빈도에 맞춰 재교정하세요. 재교정을 국내에서 받으려면 (주)테솔이 KOLAS 인정 범위 해당 여부부터 확인해 안내해 드립니다.

사양

Fluke 5616 상세 사양과
5615 비교

항목사양
측정 범위-200 ~ 420 °C
공칭 R0 (0.01 °C)100 Ω ±0.5 Ω
온도계수 (α)0.003925 Ω/Ω/°C (공칭)
교정 시 정확도 (k=2)±0.012 °C (-200 °C) · ±0.011 °C (0 °C) · ±0.028 °C (420 °C)
단기 반복성±0.007 °C (0.010 °C)
드리프트 (상한 온도 100시간 뒤)±0.007 °C (0.010 °C)
히스테리시스최대 ±0.010 °C
감지 소자길이 50.8 mm, 팁에서 9.5 mm ±3.2 mm
시스Inconel 600, 6.35 mm × 298 mm, 치수 오차 ±0.08 mm
최소 절연저항500 MΩ (23 °C)
전이접합부 온도-50 ~ 150 °C
침지최소 102 mm (<5 mK 오차) · 최대 254 mm
응답 시간평균 8초 (ASTM E 644)
도선PTFE 케이블, 은도금 구리 24 AWG, 182.9 cm ±2.5 cm, -50 ~ 150 °C
교정 (포함)NIST 소급 교정
교정 불확도 (확장, k=2)0.012 °C (-197 · -80 °C) · 0.011 °C (-38 · 156 °C) · 0.009 °C (0 °C) · 0.013 °C (230 °C) · 0.021 °C (420 °C)
주문 번호5616-12-X (종단 코드 X: A · B · D · G · I · J · L · M · P · S)

5615와의 사양 비교

항목56165615
측정 범위-200 ~ 420 °C-200 ~ 420 °C (5615-6은 300 °C)
공칭 R0 (0.01 °C)100 Ω ±0.5 Ω100 Ω ±0.10 Ω
온도계수 (α)0.003925 (공칭)0.0039250
교정 시 정확도 (k=2, 0 °C)±0.011 °C±0.012 °C
교정 시 정확도 (k=2, 420 °C)±0.028 °C±0.035 °C
시스Inconel 600, 6.35 mm × 298 mmInconel 600, 4.76 mm × 152 / 229 mm · 6.35 mm × 305 mm
감지 소자50.8 mm, 팁에서 9.5 mm ±3.2 mm28 mm, 팁에서 6.9 mm ±3.3 mm
침지최소 102 mm (<5 mK 오차) · 최대 254 mm최대 102 / 178 / 254 mm
도선PTFE 24 AWG, 182.9 cm, -50 ~ 150 °CPTFE 22 AWG, 183 cm, -50 ~ 200 °C

활용 분야

2차 기준 온도 측정이
필요한 현장

  • 공장·현장 기준 센서 — 기준 리드아웃과 짝지어 현장의 온도 기준으로 사용합니다.
  • 연구소 2차 기준 — 교정 성적서로 소급 경로를 남기며 연구소의 기준 센서로 사용합니다.
  • 정밀 교정 랩 — 교정 랩의 상위 기준으로 삼고 성적서로 소급 경로를 남깁니다.
  • 기준 리드아웃 조합 — 1524 · 1529 · 1502A · 1560과 짝지어 측정 체계를 구성합니다.

선택 가이드

5616과 5615
모델 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
긴 감지 소자와 가장 좁은 불확도가 필요할 때Fluke 5616감지 소자가 50.8 mm로 더 길고 교정 불확도도 더 좁아, 가장 엄격한 기준 측정에 맞습니다.
얕은 보어를 포함해 길이를 고를 때Fluke 5615세 가지 길이 가운데 침지 깊이에 맞춰 고를 수 있어 얕은 보어에도 대응합니다.
ITS-90 순도 기준이 필요할 때Fluke 5626 · 5628ITS-90 순도 기준의 2차 표준 PRT 계열이라 한 단계 위의 기준이 필요할 때 적합합니다.

구성·옵션

5616 기본 구성과
종단 선택

  • 구성품 — 프로브 1개와 교정 성적서(일곱 온도점 불확도, ITS-90 계수, 1 °C 단위 저항표).
  • 옵션 — 종단 10종(A · B · D · G · I · J · L · M · P · S).
  • 별매 — 1524 · 1529 · 1502A · 1560 등 리드아웃은 따로 준비합니다.
  • 품번 — 5616-12-X (X는 종단 코드).
